竞赛级飞蛾小帆船艇体桅杆箔片结构

　　这套飞蛾小艇的三维结构，核心围绕高速航行竞赛场景做的全参数化结构还原，做这套模型的时候最先卡的点其实是桅杆台阶与翼板相对船首的位置公差，毕竟这类单人滑行艇在航速超过12节之后完全靠水翼抬升船体脱离水面，翼板的纵向安装位置差10毫米，高速航行时的纵倾力矩就会出现明显偏移，要么容易出现栽首风险，要么抬升力矩不足没法进入全滑行状态。

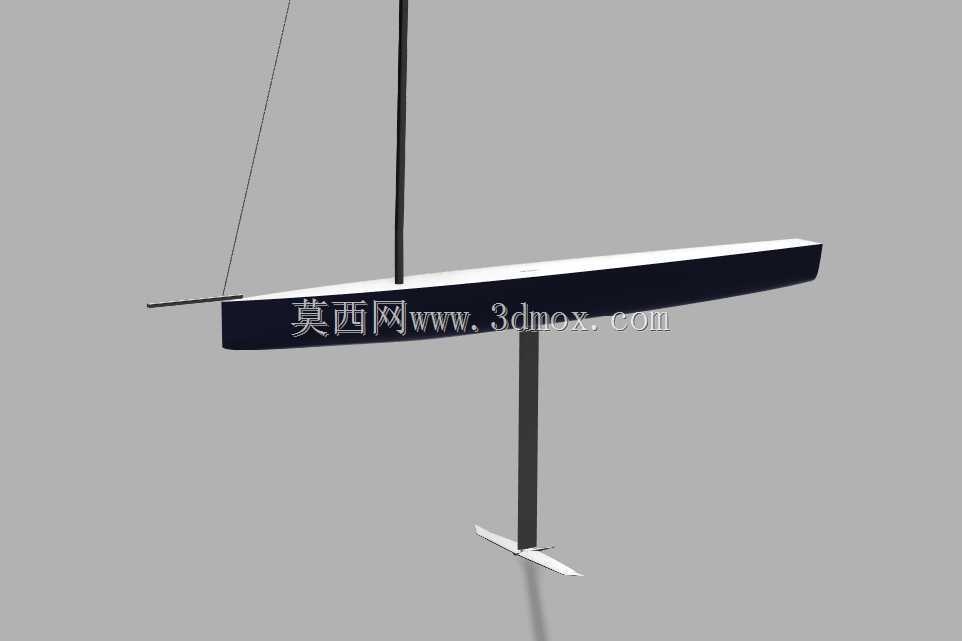

　　先从艇体部分说，这个艇型是典型的窄体竞速设计，艇身主体采用狭长的流线型剖面，甲板做了内凹的单人站位空间，艇体舷侧高度控制得很低，主要是为了降低高速航行时的迎风阻力，艇底的线型从船首到船尾做了渐进式的斜升角变化，船首区域斜升角稍大，用来破开低速航行时的水面兴波，到中后段斜升角逐渐收平，刚好对接水翼立柱的安装基座，这个基座的位置是反复核对过竞赛规则里的安装边界做的，立柱安装面距离船尾的长度、距离艇体中心线的对称度都留足了实际加工时的工装定位余量，不会出现建模和实际加工装配错位的问题。

　　然后是桅杆部分，这套模型里的桅杆采用单柱式直立设计，桅杆根部的台阶结构是整个受力的核心节点——航行时帆面传递的侧向力、纵向推力全部要通过这个台阶结构传递到艇体主承力结构上，所以建模的时候特意把台阶处的过渡圆角、安装法兰的螺栓孔位都做了还原，桅杆的高度是按照标准竞赛级飞蛾艇的尺寸做的，从艇体甲板面到桅杆顶部的高度刚好适配常规竞赛帆的悬挂尺寸，桅杆上还预留了帆索的导向滑轮安装位，位置和实际航行时的操帆受力角度完全匹配，不会出现索具干涉的问题。

　　再说到箔片也就是水翼部分，这套水翼是T型主水翼加尾舵水翼的配置，主水翼的立柱垂直安装在艇体中后段的基座上，立柱的翼型采用低阻对称剖面，在不同航速下的水流攻角适应性更好，主翼片的展长、弦长都按照实际竞赛用的水翼尺寸做了还原，翼片两端做了小的端板结构，用来减少翼尖涡流带来的诱导阻力，尾舵部分的水翼和舵杆做了一体化设计，舵杆从艇尾垂直向下延伸，既承担航向控制的作用，尾部的小翼片也能辅助调整航行时的纵倾姿态。

　　实际做这套结构建模的时候，特意把所有部件的安装接口都做了对齐约束，艇体、桅杆、水翼三个大部件的相对位置完全按照实船的装配关系设置，桅杆台阶到翼板的纵向距离、翼板相对船首的位置都经过多轮线型核对，确保和实船的水动力设计点匹配。从应用场景来说，这套结构既可以作为航海装备设计人员做水动力仿真的基础几何模型，也可以作为船模爱好者制作竞速遥控帆船的结构参考，所有部件的外形边界都考虑了实际加工时的脱模、装配余量，比如艇体的壁厚、桅杆的管径、水翼的厚度都按照常规碳纤维复合材料制作的工艺要求留了尺寸空间，不会出现建模时看着合理实际做出来强度不足或者装不上的问题。

　　另外在细节处理上，艇体表面的线型做了连续曲率检查，没有出现曲面褶皱或者曲率突变的位置，桅杆和艇体的连接台阶处做了应力分散的过渡设计，水翼和立柱的连接位置也做了圆滑过渡，减少实际航行时的水流阻力，整个模型的各个部件都可以单独拆分导出，方便后续做结构有限元分析、水动力仿真计算，或者直接导入CAM软件做加工路径生成，不管是做结构设计验证还是加工制作都能直接用，不需要再做大量的几何修复工作。
