复合刻度袖珍游标卡尺精密结构设计

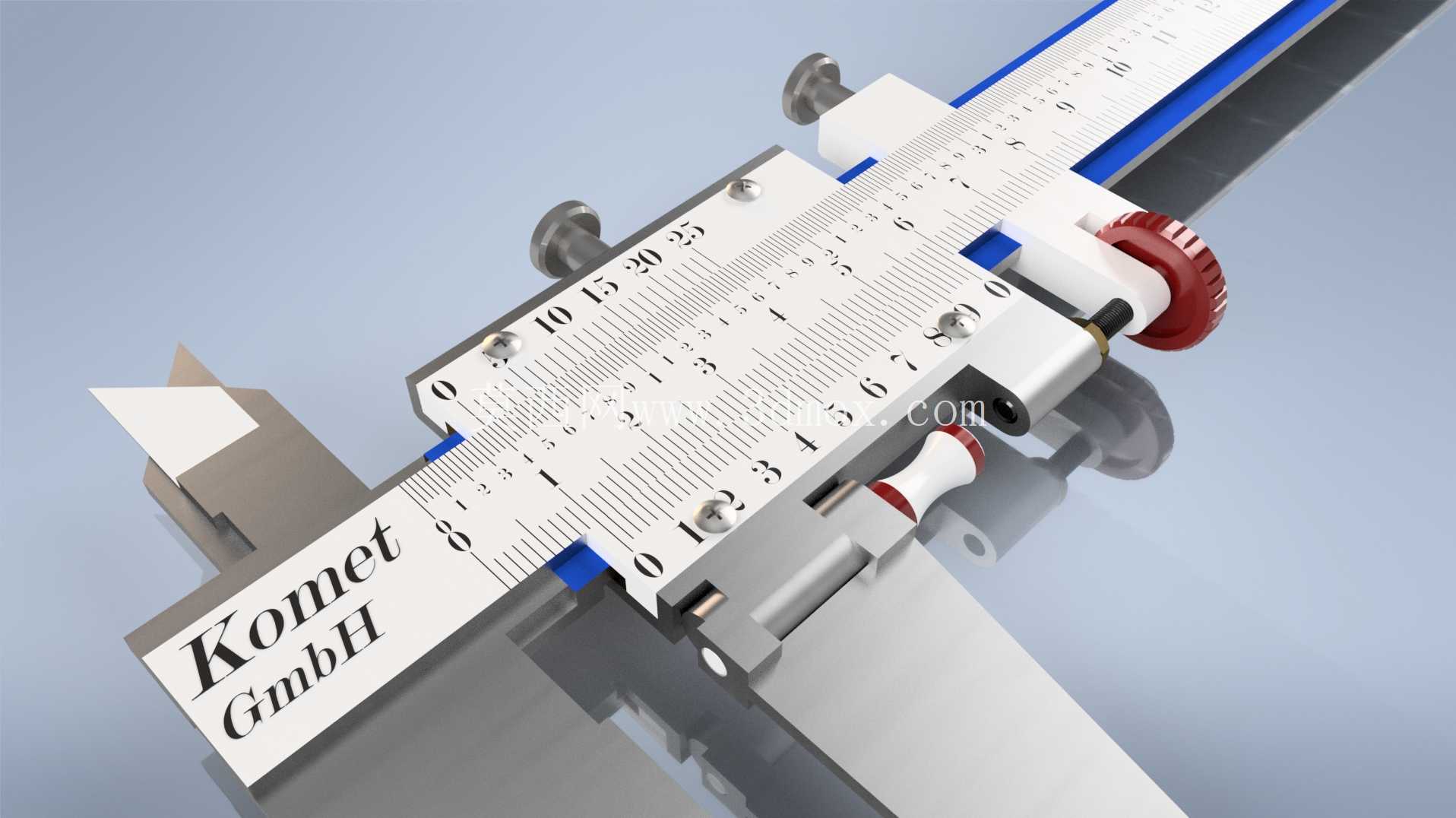

　　在机加工现场的工序间抽检环节，一线质检人员常需要快速完成工件内外径、台阶深度、孔距的多参数测量，大型游标卡尺携带不便且难以适配狭小装配空间的测量需求，这款袖珍型游标卡尺的设计正是瞄准这类高频次、小空间的测量场景，覆盖普通五金加工、电子装配、模型制作、教学实训等多领域的日常测量需求。从功能特性来看，这款卡尺采用复合测量刻度设计，公制刻度测量精度可达0.02毫米，英制刻度测量精度可达0.001英寸，能够同时满足公制、英制双标准的测量需求，无需在不同制式量具间切换，减少测量准备时间。结构上采用悬臂式卡爪设计，卡爪测量面经过高精度研磨，平面度与平行度控制在微米级，保证内外径测量时的贴合度，避免因测量面倾斜带来的读数误差；同时配置了微调功能模块，在卡爪快接近被测工件表面时，可通过微调滚轮缓慢推进卡爪，控制测量力大小，既避免测量力过大导致卡爪变形、工件压损，也防止测量力不足造成测量面贴合不紧密带来的读数偏差，配合无视差游标结构，读数时视线偏移不会造成刻度对齐误差，进一步提升测量可靠性。

　　设计过程中，首先围绕便携性做结构优化，整体尺身采用轻量化高强度合金材质，在保证尺身直线度、长期使用不易变形的前提下，控制整体重量，可轻松放入工装口袋随身携带；尺身刻度采用激光蚀刻工艺，刻度线条清晰锐利，长期摩擦使用也不会出现刻度磨损脱落的问题，适配车间多油污、多摩擦的使用环境。尺身尾部的深度测量杆与尺身保持严格同轴，深度测量时可直接抵靠在被测孔的基准端面，避免测量杆倾斜导致的深度测量误差，覆盖盲孔深度、台阶高度的测量需求。

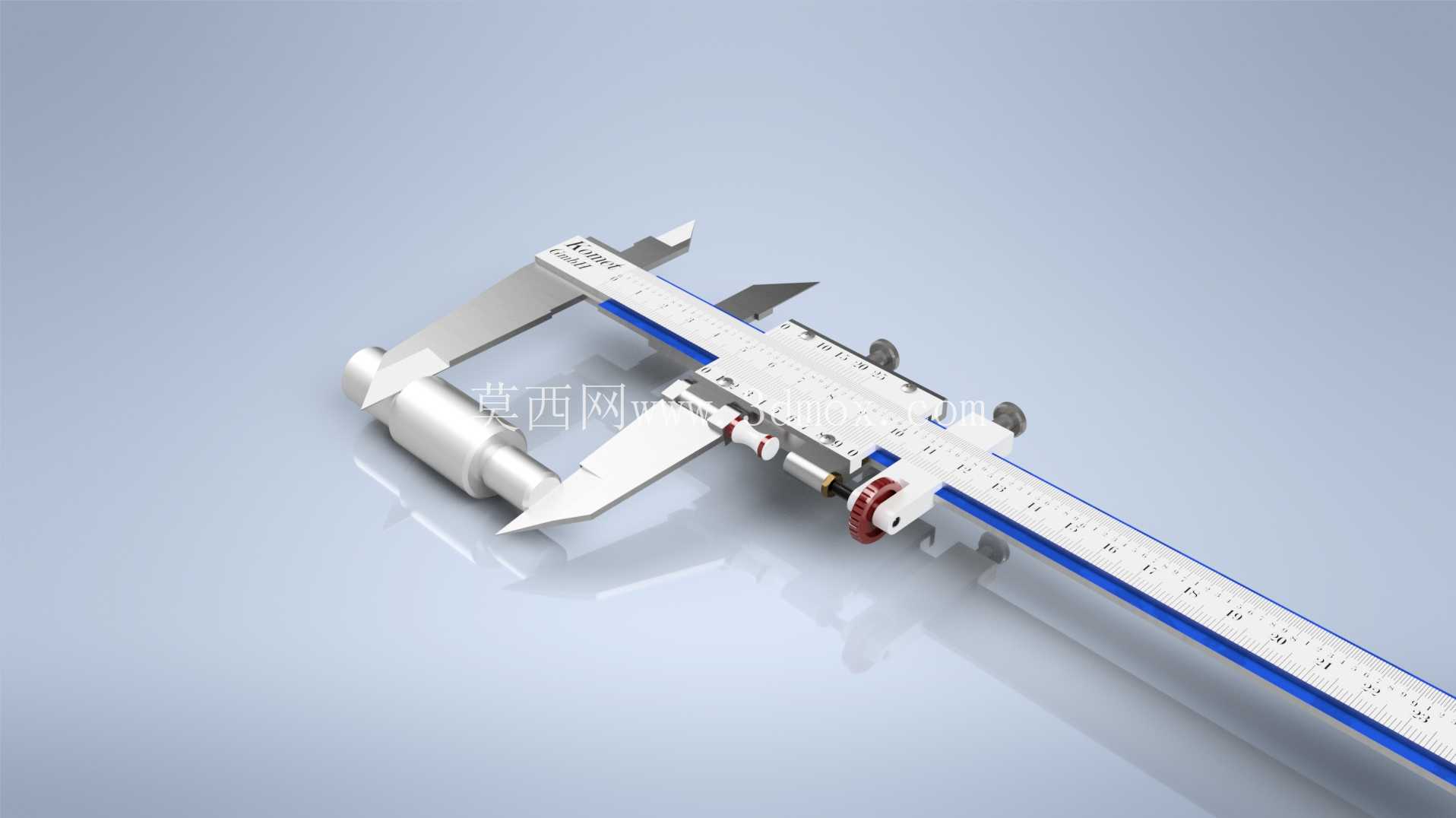

　　从安装与尺寸边界来看，这款卡尺闭合状态下整体长度控制在15厘米以内，最大测量量程覆盖150毫米常规测量区间，能够满足绝大多数小型零件的测量需求；卡爪开合行程与量程匹配，外测量爪最大张开尺寸对应最大测量量程，内测量爪的刀口结构可伸入直径3毫米以上的小孔完成内径测量，无需更换专用测头。锁紧装置设置在尺身滑块上方，测量完成后可快速锁紧滑块，保持测量数值不变，方便将卡尺从狭小测量空间取出后再读数，避免在空间受限位置读数不便的问题。在结构细节处理上，滑块与尺身的配合间隙经过精密配磨，滑动过程顺滑无卡顿，同时不会出现横向晃动，保证测量过程中卡爪位置稳定；微调滚轮的阻尼设置适中，单指即可操作微调，推进过程无空行程，保证微调进给量的精准控制。

　　尺身前端的内外测量爪做了倒角处理，伸入小孔或狭窄缝隙时不会刮伤工件表面，也能更顺畅地抵达测量位置。这款卡尺的结构设计没有冗余功能，所有结构都围绕实际测量中的痛点做优化，既保证了测量精度满足常规工业检测要求，又兼顾了便携性与操作便捷性，适合作为一线操作人员的随身常备量具，在设备装配调试、零件来料检验、学生金工实训、手工模型制作等场景下都能稳定发挥作用，相比大型千分尺、高度规等固定位置测量设备，它的灵活性更强，能够完成很多设备无法覆盖位置的测量工作，是机械加工、装配环节不可或缺的基础测量工具。
