5V直插式有源蜂鸣器发声组件结构设计

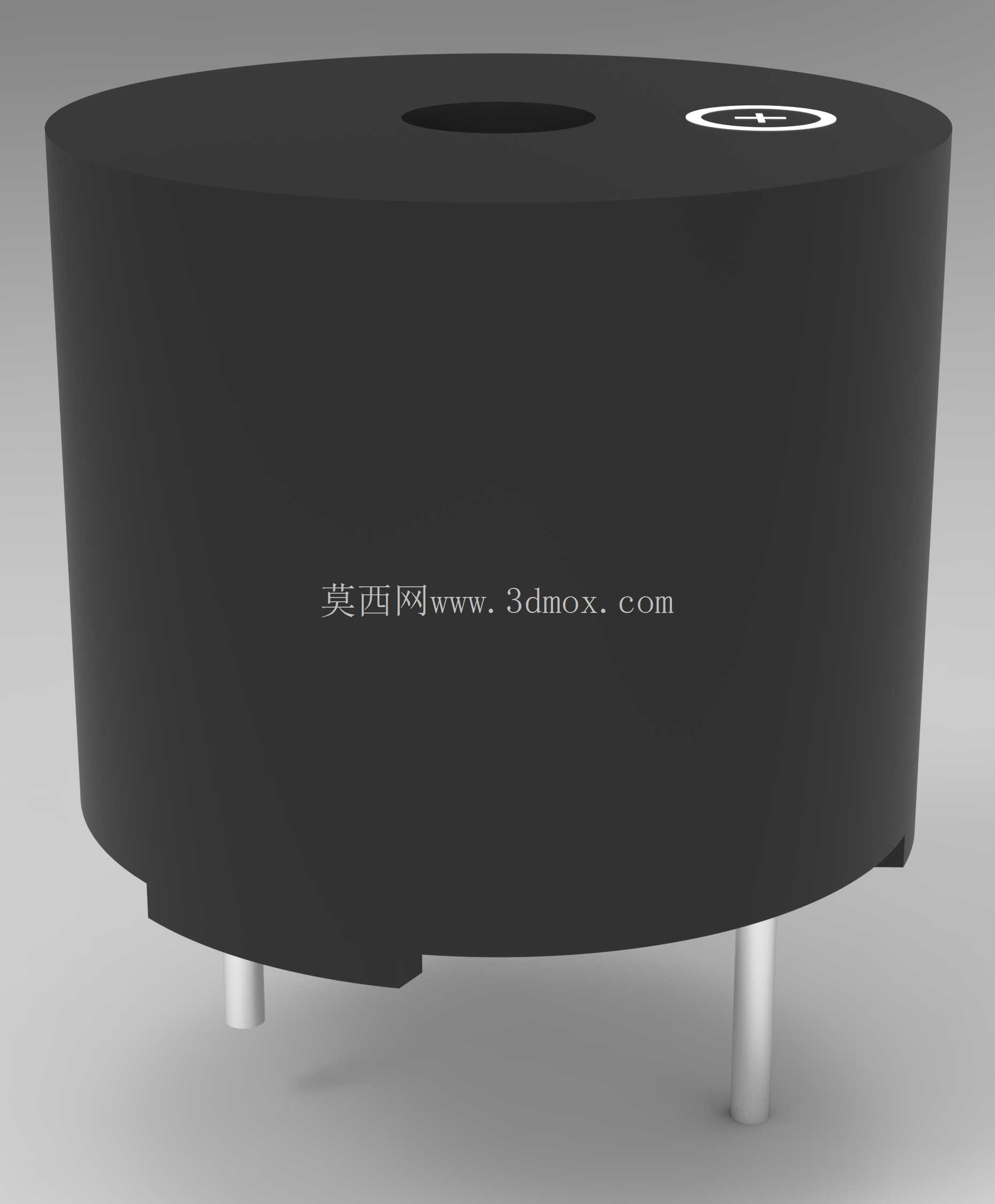

　　在工业控制板卡、消费类电子终端、通讯设备告警模块的选型与结构适配过程中，5V规格的直插式蜂鸣器是应用频次极高的电声告警元件，这类元件不需要额外搭建复杂的驱动振荡电路，只要给引脚通入额定工作电压就能输出稳定的提示音，相比无源蜂鸣器省去了方波信号发生环节，对主控芯片IO口资源占用更少，非常适合用于故障提示、按键反馈、状态告警这类不需要复杂音频输出的场景。从结构设计角度看，这款蜂鸣器采用圆柱式封装，主体外壳采用黑色阻燃工程塑料注塑成型，外壳顶部预留了圆形出声孔，出声孔的开孔面积经过匹配计算，既可以保证内部振膜振动产生的声波顺利向外辐射，又能阻挡日常使用环境中的浮尘、细小杂物进入腔体内部，避免振膜卡滞导致的发声失效。

　　顶部的极性标识做了凸起式模印处理，在PCB焊接环节可以快速识别正负极，减少反向接电导致的元件损坏概率，哪怕是批量波峰焊作业时，操作人员也能快速核对极性，降低生产环节的错件风险。元件底部伸出两根直插式金属引脚，引脚采用镀锡铜材质，可焊性良好，引脚间距符合通用直插元件的排布规范，能够直接适配市面上多数通用PCB封装库的焊盘尺寸，不需要额外修改封装就能直接导入Layout环节使用，引脚的伸出长度预留了足够的波峰焊吃锡余量，同时也支持手工焊接操作，焊接后引脚与PCB的结合强度足够，能够承受常规运输、装配过程中的振动冲击，不会出现引脚脱焊、元件松动的问题。

　　从安装边界来看，这款蜂鸣器的圆柱外径控制在常规直插蜂鸣器的通用尺寸区间，整体高度适配多数板载安装的空间要求，不会和周边的电解电容、接插件、排针等元件产生结构干涉，在进行PCB布局时，只需要按照元件本体的最大外径预留足够的安装空间，同时注意出声孔方向不要被周边结构件遮挡，就能保证发声强度满足设计要求。在实际应用场景中，这类蜂鸣器常被布置在通讯设备的主板边缘位置，靠近设备外壳的出声开孔处，当设备出现通讯异常、供电故障、参数越限等情况时，主控单元直接给蜂鸣器引脚输出5V直流电压，蜂鸣器内部的振荡电路驱动压电振膜产生固定频率的提示音，声音传播距离能够满足常规机柜内、桌面设备的告警提示需求，不需要额外加装音频放大电路。

　　设计这款元件的三维模型时，重点还原了外壳的拔模斜度、顶部出声孔的位置与尺寸、引脚的直径与伸出长度、极性标识的位置细节，所有结构尺寸都按照实物的实际装配公差进行建模，导入装配体后可以直接进行干涉检查，模拟实际焊接装配后的空间状态，避免结构设计阶段出现元件与外壳、周边器件的空间冲突。不同于贴片式蜂鸣器，直插式封装的这款元件在维修更换时也更加方便，不需要专用的热风枪设备，只用普通电烙铁就可以完成拆换，对于小批量试制、设备售后维修场景的适配性更好。在进行结构校核时，需要注意元件本体与PCB表面的贴合度，引脚插入焊盘后本体底部与PCB表面保留微小间隙，既可以避免焊接时助焊剂残留渗入元件腔体，也能给焊接过程中的热膨胀预留一定的缓冲空间，减少热应力对元件内部结构的损伤。此外，外壳的圆柱面做了细微的磨砂质感处理，既可以提升元件外观的一致性，也能在批量转运过程中减少外壳表面的划痕，保证成品装配后的外观品质。
