Hirschmann M8无针脚公母对接连接器

　　在工业现场传感检测、小型执行机构信号互联的场景里，M8规格圆形连接器是紧凑型布线方案里的核心连接部件，这款无针脚结构的Hirschmann M8公母对接连接器，适配现场端预制线缆的快速对接需求，无需现场焊线压针，能大幅缩减产线布线、设备维护的接线工时。从实际工况适配来看，这类连接器常应用在自动化产线的光电传感器、接近开关接线端，小型气动电磁阀的信号引出端，以及工业机器人末端执行器的线缆延长段，因为M8规格本身的小尺寸优势，在安装空间局促的设备内部、机械臂走线拖链内都能灵活布置，不会因为连接器体积过大造成走线干涉。

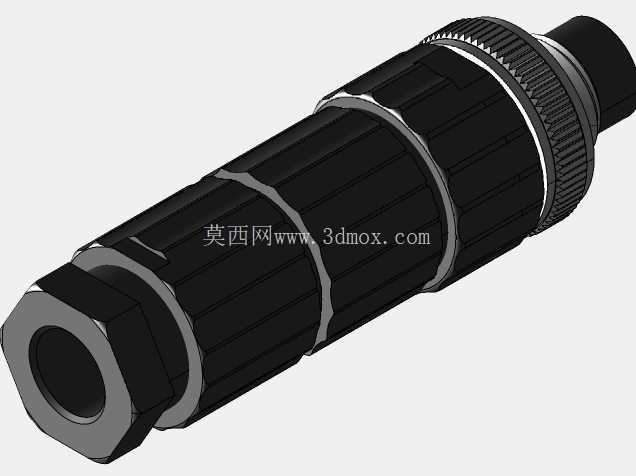

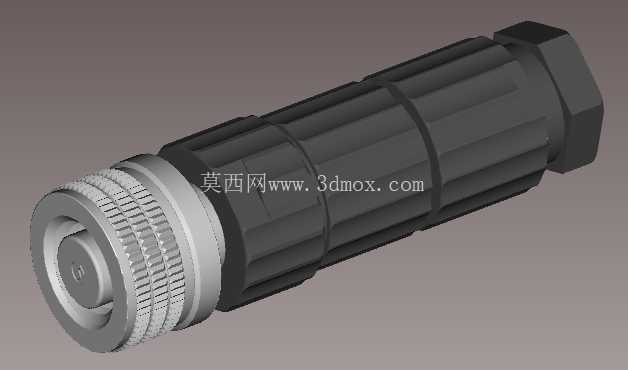

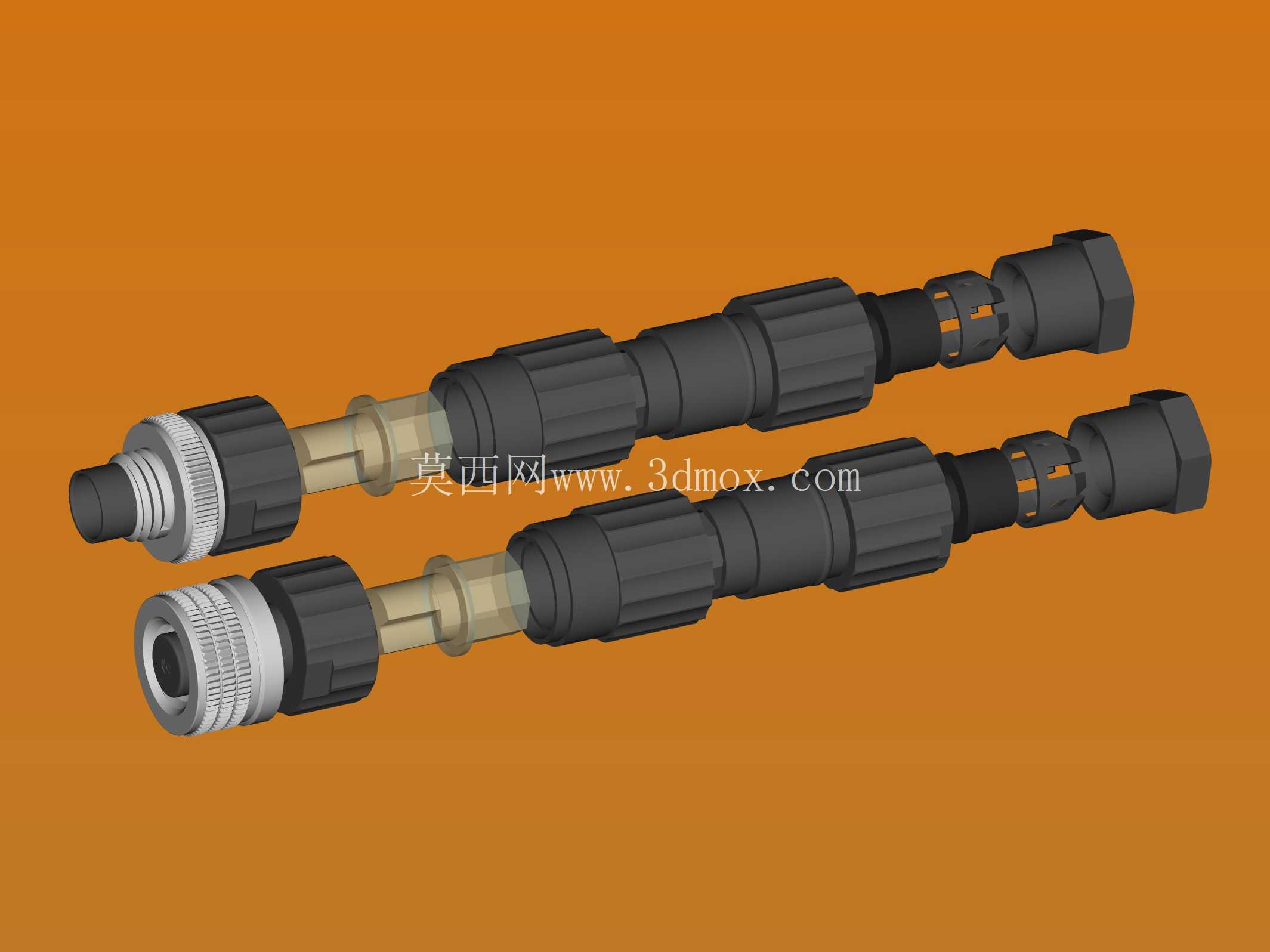

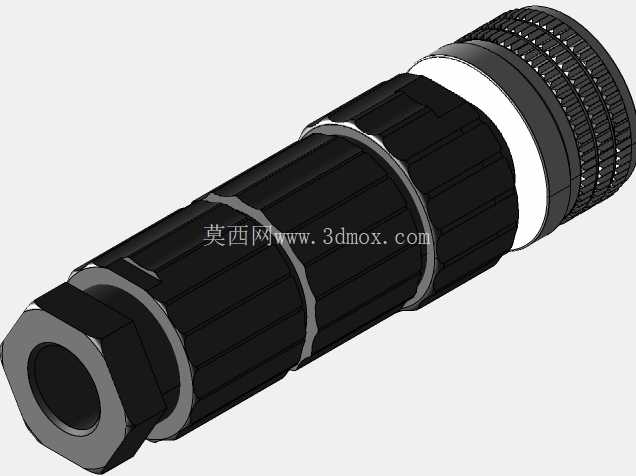

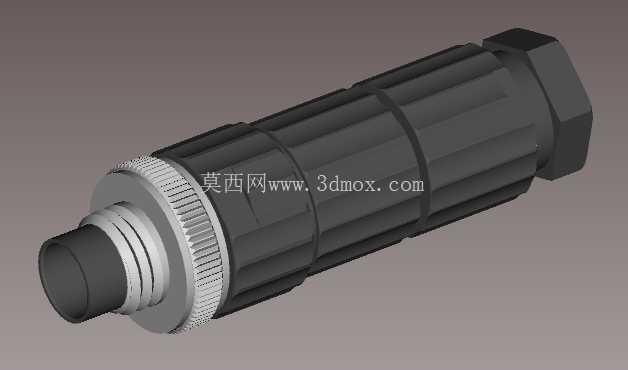

　　这款模型还原了公头母头对插后的完整装配形态，同时保留了两端独立的结构细节：母头端对应Hirschmann 933 367-100型号的接口尺寸，公头端匹配933 406-100型号的插接公差，建模过程中严格控制各部件长度方向的尺寸偏差在±1mm范围内，完全满足结构设计阶段的装配干涉校验需求。从结构设计逻辑来看，连接器外壳采用多段式滚花防滑结构，对应现场手动插拔时的施力位置，即使操作人员带防滑手套作业，也能顺利完成对接锁紧，不会出现手滑无法施力的问题；中间的对接锁紧段采用卡扣式旋紧结构，插合后旋转半圈即可完成机械锁止，能承受常规工业场景下的线缆拉扯力，避免设备运行过程中因为振动、线缆拖拽出现接插件松脱断连的问题。

　　两端的线缆引入段做了阶梯式变径设计，适配不同线径的预制电缆压接，尾部的橡胶密封段在装配后能贴合线缆外被，达到基础的防尘防泼溅能力，满足普通工业车间的环境使用要求。在做设备结构布局设计时，这款模型可以直接导入装配体中校验安装边界：公头母头对插完成后的整体外径、各段长度尺寸都和实物一致，设计人员可以提前预留连接器的插拔操作空间，避免出现设备外壳装配后连接器被遮挡、无法完成接线维护的问题；同时也能校验相邻连接器之间的排布间距，避免多个M8连接器并排布置时出现外壳干涉、无法顺利拧动锁紧环的问题。对于做三维布线的工程师来说，模型上的线缆引出端位置、外径尺寸都做了精准还原，可以直接在模型上生成布线路径，统计线缆长度，提前预估现场布线的线缆用量，减少施工阶段的线缆浪费。和带针脚的M8连接器不同，这款无针脚结构专门适配预制线缆的对接场景，不需要现场焊接插针，也不需要配备专用的压接工具，现场施工时只需要将预制好接头的线缆插入连接器两端，旋紧锁紧帽即可完成连接，对现场施工人员的技能要求更低，也能避免因为现场压接针脚不良造成的信号接触不良问题。

　　在设备维护场景下，这类对接式连接器可以快速断开线缆，不需要拆卸传感器端或者执行器端的固定接线，大幅缩短故障排查、部件更换的时间，比如产线上的传感器损坏需要更换时，只需要断开中间的M8对接接头，即可拆下故障传感器更换，不需要重新梳理整段线缆的走线，维护效率提升十分明显。建模过程中对连接器的外观细节做了完整还原，包括外壳的防滑纹理、金属接口段的滚花结构、锁紧环的卡扣位置，既可以用于结构设计阶段的装配校验，也可以用于设备三维展示、操作手册制作的可视化素材，不需要额外做外观面的优化处理。
