四路固态继电器PCB载板电子组件结构

　　做工业控制板卡设计的工程师都清楚，固态继电器这类功率切换元件的板载布局，直接决定了整机控制回路的抗干扰能力、散热效率与长期运行可靠性，这次拆解复现的四路固态继电器载板结构，完全贴合工控板卡量产的实际设计逻辑，没有多余的装饰性结构，每一处开孔、每一个引脚定位都对应实际生产装配的需求。

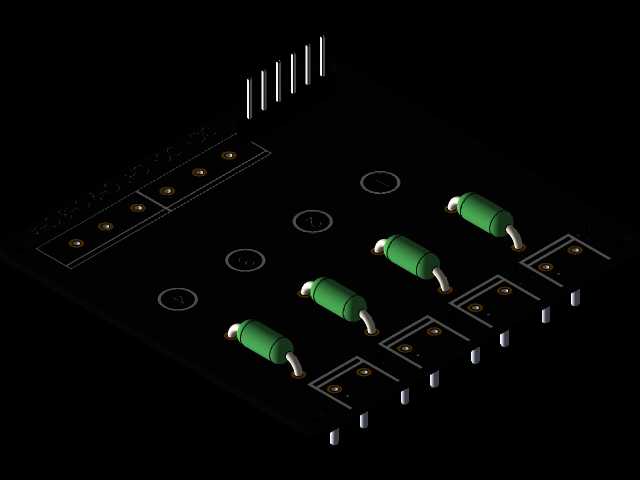

　　先从实际应用场景说起，这类四路SSR载板常见于小型PLC扩展模块、自动化产线的信号切换端子台、小型温控设备的功率输出单元，负责把主控板输出的弱电平控制信号，转换成可以直接驱动交流接触器、小型加热模块、电磁阀的功率输出信号，相比传统电磁继电器，它没有机械触点的弹跳磨损，开关速度快，工作时无机械噪音，在需要频繁通断的工位上使用寿命是电磁继电器的数十倍。很多新手工程师在画这类板卡的时候，容易忽略功率回路与信号回路的间距问题，这个结构里特意把四个绿色的固态继电器本体沿板边纵向排布，每个元件的功率引脚侧都预留了足够的爬电距离，相邻元件之间的圆形定位标记是生产时的丝印对位基准，同时也能作为隔离区域的视觉标识，避免焊接时焊锡桥接导致的回路短路。

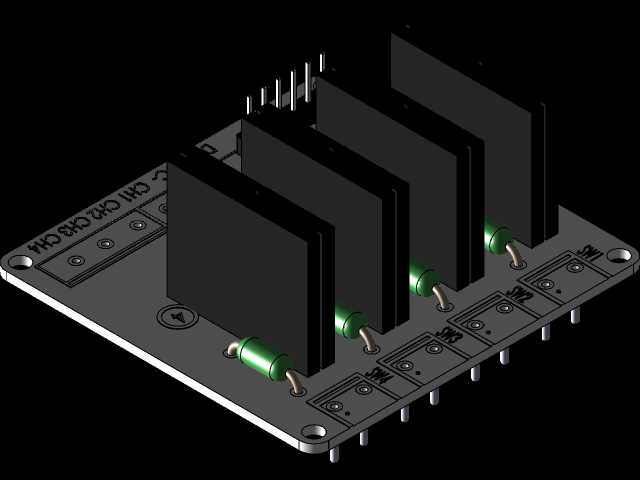

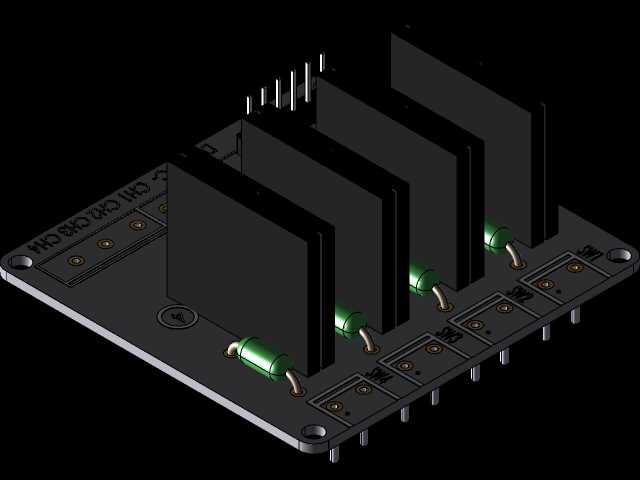

　　从安装边界来看，载板左侧预留的长条形焊盘区域是大电流功率输入的接线位，每个焊盘之间都做了开槽隔离，大电流走线宽度完全满足单路5A持续载流的散热要求，不会出现长期满负载运行时走线发烫掉皮的问题；板卡上方的一排直插排针是控制信号输入接口，排针间距采用标准2.54mm间距，可以直接和通用杜邦线、IDC排线匹配，不需要额外定制接插件，降低批量生产的物料成本；板卡下方的四个输出引脚对应每一路SSR的负载输出端，引脚伸出长度刚好匹配标准接线端子的焊接深度，过波峰焊的时候不会出现引脚浮高、虚焊的问题。

　　设计思路上完全遵循DFM可制造性原则，四个固态继电器的摆放方向保持一致，生产时贴装或者手工焊接都不需要调整元件方向，减少人工操作的失误率；板上预留的四个圆形无铜区域，是装配时的定位柱孔位，安装到设备外壳或者DIN导轨安装座的时候，可以直接卡在定位柱上，不需要额外打胶固定，后期维护拆卸也方便；每个继电器的输出端都预留了RC吸收回路的焊盘位置，用户可以根据实际负载的感性程度选焊吸收元件，抑制断开瞬间的反向电动势干扰，避免反向电压击穿继电器内部的可控硅芯片。

　　很多人做这类电子组件建模的时候，容易把元件的引脚折弯角度做的不符合实际，这个结构里每个继电器的引脚折弯半径都严格按照实际元件的成型尺寸来做，引脚伸出PCB板面的高度刚好控制在1.5mm，焊接后焊锡的爬升高度符合IPC-A-610的二级焊接标准，既不会因为引脚太短导致焊接强度不足，也不会因为引脚太长碰到外壳或者相邻走线造成短路。板卡的整体厚度采用常规1.6mmFR4板材的厚度参数，边缘做了0.5mm的倒角处理，装配的时候不会划伤操作人员的手，也不会划破导线的绝缘层。

　　从功能特性上来说，四路独立通道的设计可以同时控制四路独立的负载，每一路之间的光电隔离结构在模型里也做了对应的结构体现，控制端和负载端的隔离耐压可以达到2500V以上，即使某一路负载出现过压击穿，也不会串入控制回路损坏主控芯片。板上的功率走线全部做了露锡处理，大电流通过的时候可以借助焊锡层增加载流面积，降低走线的压降和发热，长时间满负载运行的时候，板卡表面的温升可以控制在20K以内，不需要额外加装散热片就能满足工业现场0-55摄氏度的工作环境要求。

　　实际选型的时候，这类载板结构可以直接适配市面上主流的直插式单列直插固态继电器，不需要修改PCB开孔尺寸就能替换不同品牌的同规格元件，物料替代的兼容性很强，不会因为单一品牌物料缺货导致生产停滞。安装孔位的尺寸完全兼容标准的DIN导轨卡扣安装位，也可以直接用M3螺丝固定在设备内部的安装柱上，两种安装方式不需要额外修改结构，适配不同设备的内部安装空间要求。
