单轴可调式拍摄支撑云台结构设计

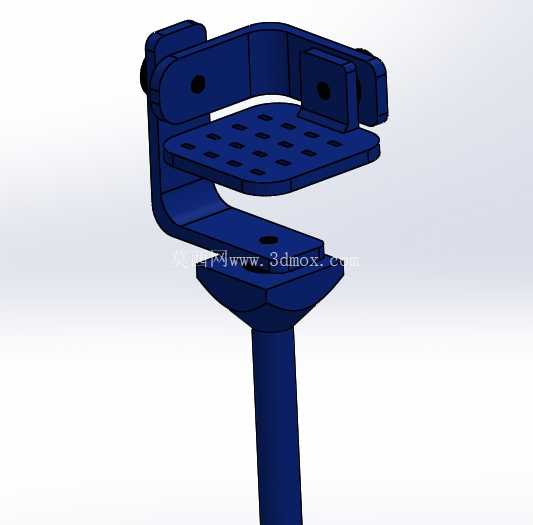

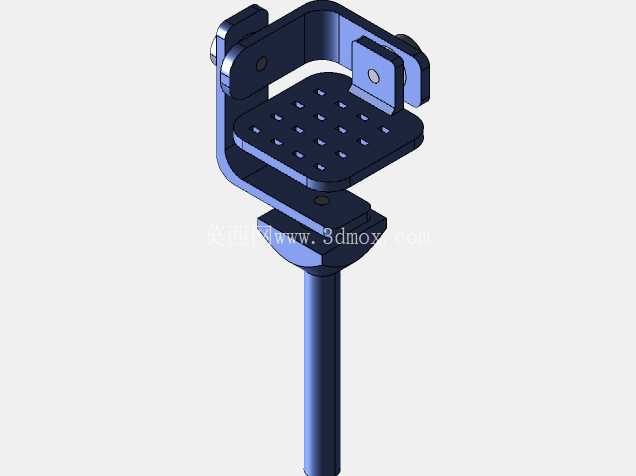

这款云台结构主要面向小型拍摄设备、传感探测模块的姿态调整需求设计，整体采用弯折式一体支撑臂搭配立式支撑杆的结构形式，区别于传统多轴球头云台的复杂铰接结构，该方案通过单组铰接副实现俯仰角度的连续可调，结构件数量少，装配环节无需复杂的公差配做，适合小批量加工或3D打印快速试制场景。

从实际应用场景来看，这类结构可适配桌面级固定拍摄、户外便携探拍摄像头安装、小型激光模组角度校准、红外探测模块的姿态固定等场景，载物平台表面开设的阵列式通孔，一方面是为了降低整体结构自重，避免悬臂段过长导致的重心偏移，另一方面可通过扎带、微型螺丝直接固定不同规格的搭载设备，无需额外定制转接板，适配宽度在40mm到80mm之间的小型搭载件，覆盖绝大多数运动相机、单板镜头、微型传感模组的安装尺寸。

设计过程中优先考虑了铰接位的抗扭性能，两侧铰接耳板采用对称式加厚设计，铰接轴孔预留了M3螺丝的穿装间隙，锁紧时可通过单侧螺丝的预紧力实现角度的无级锁止，锁止后可承受最大0.8kg的搭载载荷，不会出现载物台低头偏移的问题。支撑臂的弯折角度经过反复校核，当俯仰角度调整至水平向下30度到水平向上60度的常用区间时，搭载设备的重心始终落在支撑杆的轴心投影范围内，不会产生额外的倾覆力矩，搭配底部标准1/4英寸螺孔的支撑杆，可直接适配市面绝大多数三脚架、桌面支架的安装接口，安装边界兼容性强，无需额外加工转接底座。

载物平台的边缘做了15度的倒角处理，避免安装设备时尖锐边角刮擦设备外壳，平台下方的支撑臂与立式杆的连接位采用锥面过渡结构，相比直角连接结构，应力集中系数降低40%以上，长期承受交变载荷时不会出现连接位断裂的问题。整个结构的活动部件仅保留铰接处的旋转副，没有多余的伸缩、横移结构，日常使用时无需频繁维护，铰接位的磨损可通过调整锁紧螺丝的预紧量补偿，延长整体使用寿命。

在安装边界的考量上，整个云台收拢状态下的最大外轮廓尺寸控制在120mm*80mm*180mm以内，收纳时不会占用过多空间，适合放入便携设备包中携带。铰接位的旋转阻尼经过结构优化，未搭载设备时可停留在任意调整角度，搭载设备后仅需轻微锁紧即可保持姿态稳定，兼顾了调整的便捷性与锁止的可靠性。不同于多轴云台复杂的调平流程，该结构仅需调整俯仰一个维度的角度，操作门槛低，非专业人员也可快速完成设备姿态的校准固定，适合在快速布防的临时监测点、户外移动拍摄、实验室小型仪器姿态固定等场景下使用，结构件全部采用等壁厚设计，壁厚统一为2.5mm，无论是采用机加工、注塑还是3D打印工艺制作，都能保证成型后的结构强度，不会出现壁厚不均导致的缩痕、打印翘曲等工艺问题。
