M42×3开槽锁紧带开口销螺栓螺母组件

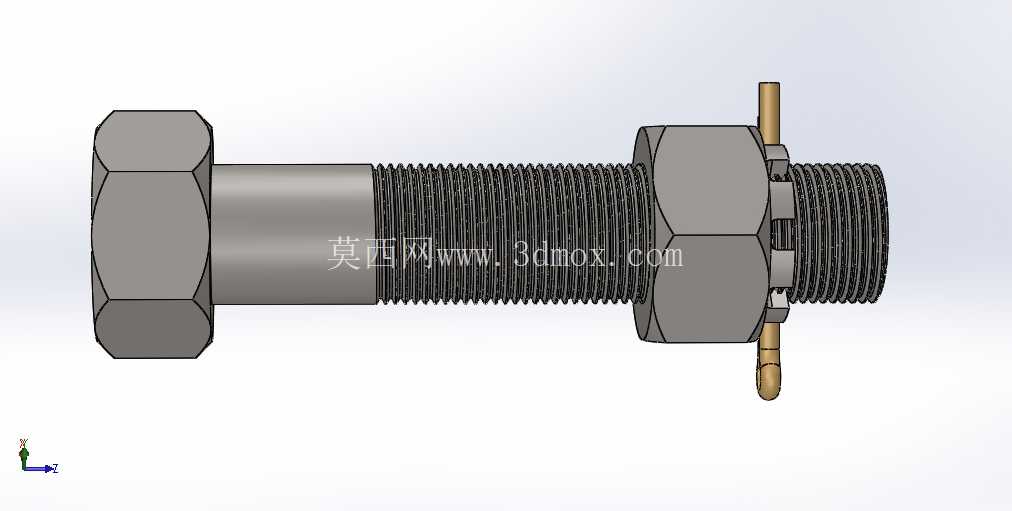

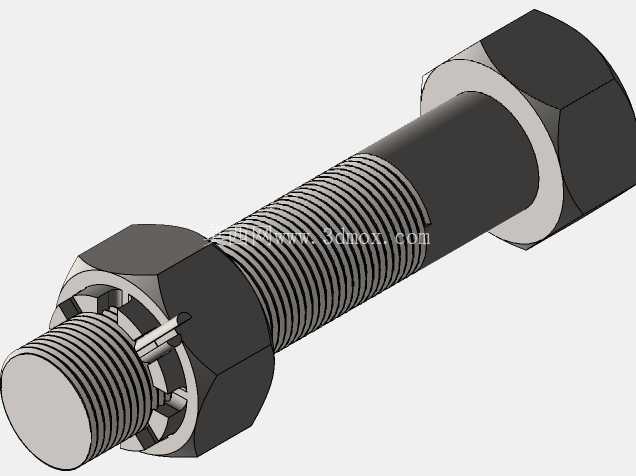

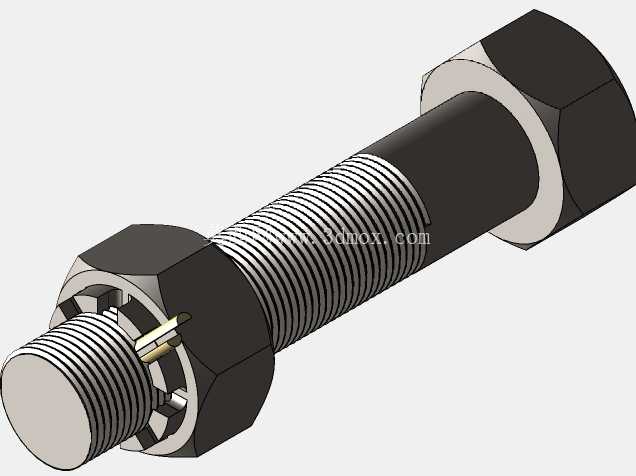

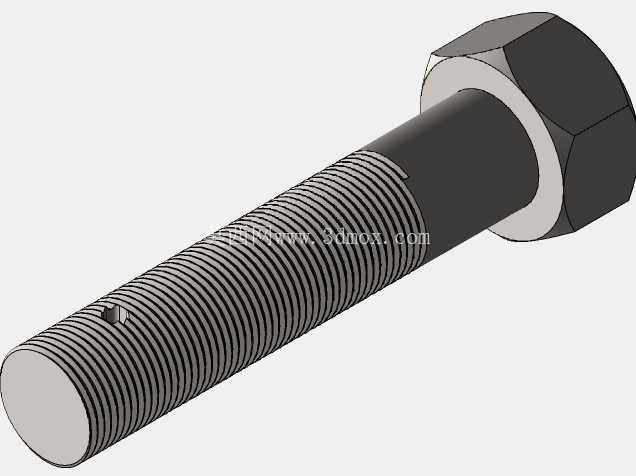

　　在重型机械传动、大型钢结构连接、矿山设备机架固定、重型车辆底盘装配这类存在持续振动、交变载荷的工况场景里，普通螺纹连接很容易因为螺纹副间的摩擦力矩在反复冲击下衰减，出现螺母回转松脱的问题，轻则造成连接部位异响、定位精度偏移，重则会引发结构失效、部件脱落的安全事故，带开口销锁紧的六角头螺栓螺母组件，就是针对这类高可靠性要求的连接场景设计的防松紧固方案。这款规格为M42×3的螺栓螺母组件，采用六角头螺栓配合六角开槽螺母的组合形式，螺栓杆部的螺纹段末端加工有径向的销孔，当螺母按照规定的预紧力矩拧紧到位后，螺母端部的开槽会与螺栓杆端的销孔对齐，此时将开口销穿入销孔并掰开销尾，就能从机械结构上完全锁死螺母与螺栓的相对转动位置，完全避免了依靠摩擦力防松的方案在强振动工况下的失效风险，哪怕预紧力出现一定程度的衰减，螺母也无法发生周向回转，连接可靠性远高于普通的平弹垫组合、尼龙圈锁紧螺母等防松形式。

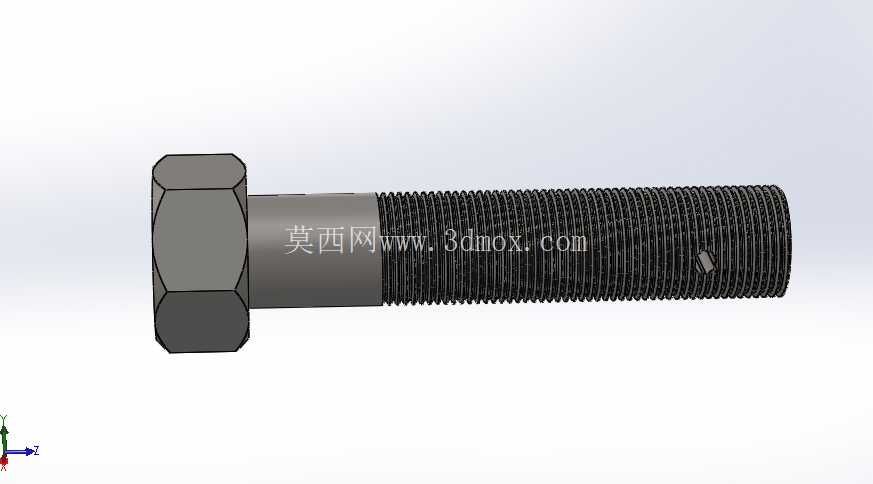

　　从设计细节来看，螺栓的六角头采用标准对边尺寸设计，能够适配常规的重型套筒、开口扳手作业，不管是产线装配时的定扭矩紧固，还是后期现场运维的拆装作业，都不需要使用特殊工装，适配通用的重型装配工具。螺纹部分采用M42规格、3mm螺距的细牙设计，相比同公称直径的粗牙螺纹，细牙螺纹的螺距更小、螺纹升角更低，螺纹副的自锁性能本身就更优异，同时牙型的受力接触面积更大，在承受轴向拉力、横向剪切力的时候，单圈螺纹的应力分布更均匀，不容易出现螺纹滑牙、局部应力集中导致的螺杆断裂问题，适合大载荷的紧固场景。

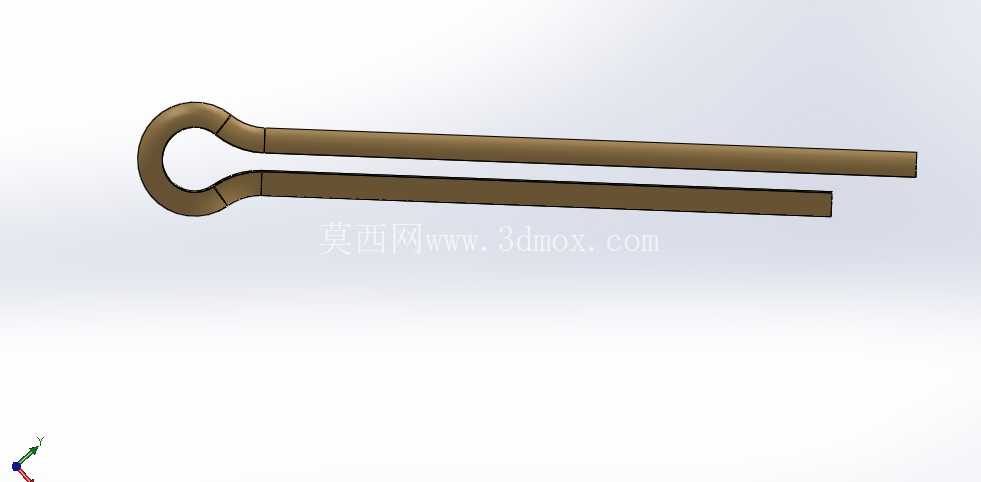

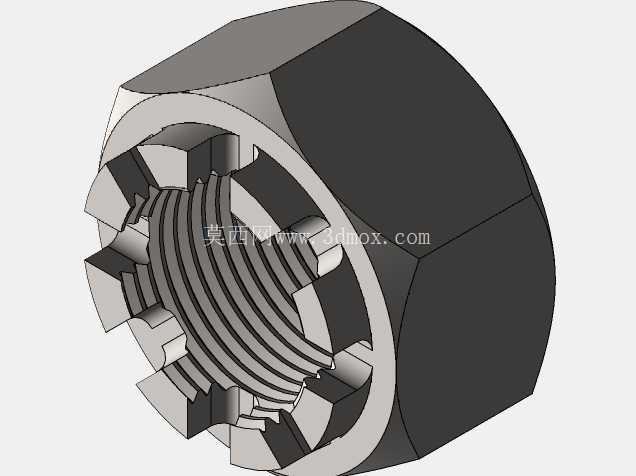

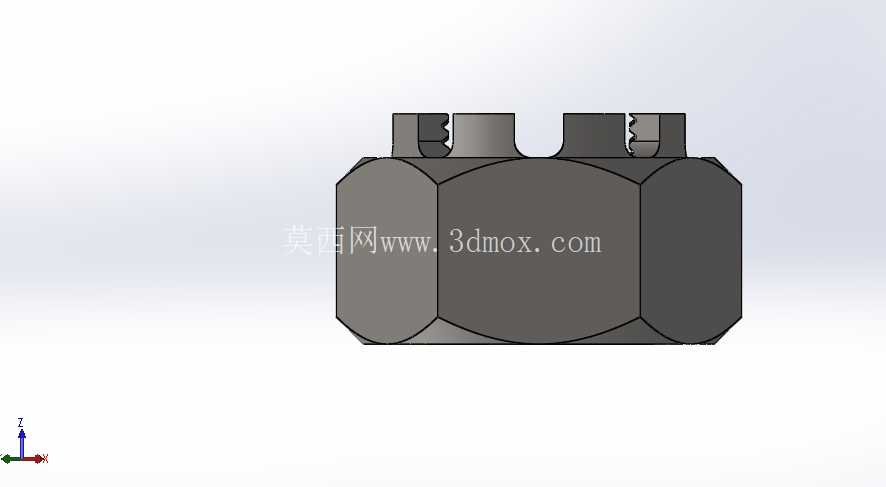

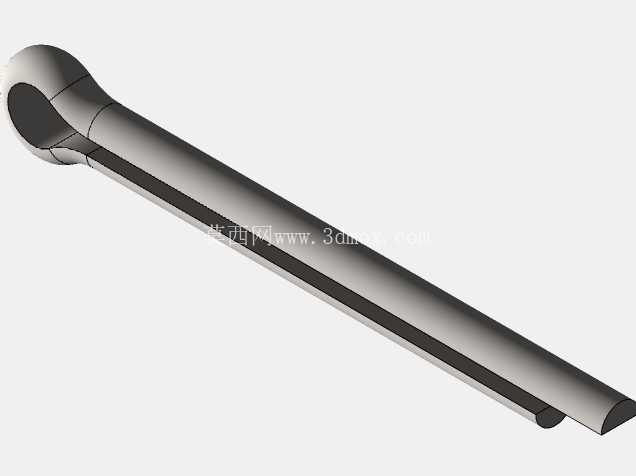

　　螺栓的光杆段直径与螺纹大径保持合理的过渡比例，杆部与头部的衔接位置加工有标准的卸载圆角，能够避免热处理以及受力时的应力集中，降低螺栓在交变载荷下的疲劳断裂风险。与之配套的六角开槽螺母，槽口的宽度、深度都与对应规格的开口销完全适配，槽口的位置精度经过设计校核，能够保证在螺母拧紧到标准预紧力区间时，槽口可以顺利对准螺栓杆端的销孔，不需要额外调整螺母角度来适配销孔位置，减少现场装配的调整工作量。开口销采用标准的弹性金属材质，穿入销孔后将两个尾部分别向螺母的两个六角侧面掰开贴合，既不会因为突出过多干涉周边部件的安装空间，也能保证自身不会从销孔中脱出，长期使用过程中不需要额外的防松检查维护。从安装边界来看，这款组件的六角头对边尺寸、螺母的对边厚度都符合重型紧固件的通用安装尺寸要求，设计时需要预留足够的扳手操作空间，螺栓穿过被连接件的通孔直径需要略大于螺杆直径，保证螺杆能够顺利穿入，同时被连接件的贴合面需要保证足够的平面度，避免螺栓拧紧时承受附加的弯曲应力。螺栓的有效夹紧长度需要根据被连接件的总厚度进行匹配，保证拧紧后螺纹的啮合长度满足额定载荷的受力要求，同时销孔的位置需要露出螺母外侧足够的长度，保证开口销能够完全穿入。

　　这类锁紧组件常被用在矿山破碎机的衬板固定、重型工程机械的动臂连接、大型风机的底座紧固、港口起重设备的结构件连接等场景，这些场景的共性是设备运行时持续存在振动、冲击载荷，连接部位一旦松脱会造成严重的设备故障甚至安全事故，采用这种机械锁止的紧固方案，能够在全生命周期内保持连接的可靠性，大幅降低运维过程中的紧固件检查、复紧工作量。建模过程中，螺纹部分采用精确的牙型轮廓建模，还原细牙螺纹的实际啮合状态，开槽螺母的槽口位置、螺栓杆端的销孔位置都按照实际装配对齐关系进行配合设计，开口销的弯折形态也还原了实际安装后的状态，能够直接用于装配模拟、干涉检查，也可以作为紧固件选型时的结构参考，帮助设计人员核对安装空间、确认连接方案的可行性，避免在实际装配时出现尺寸不匹配、工装操作空间不足的问题。
