双接口U盘结构设计方案

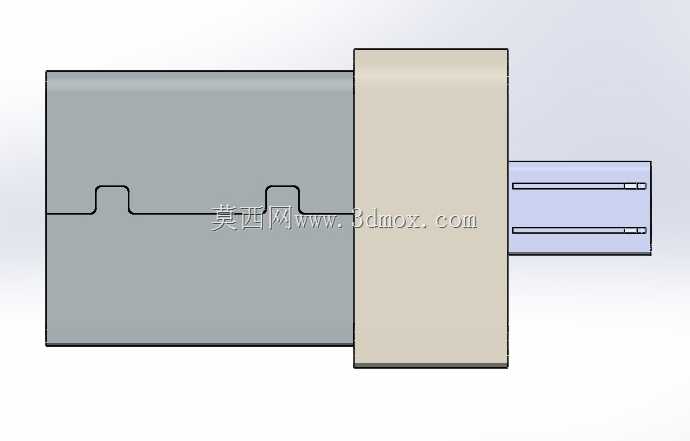

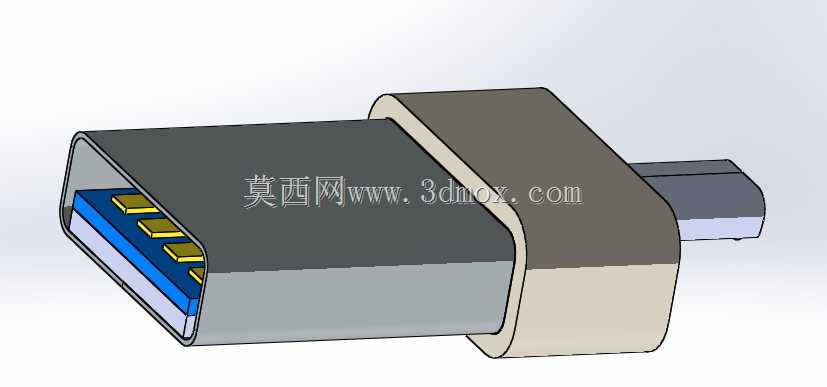

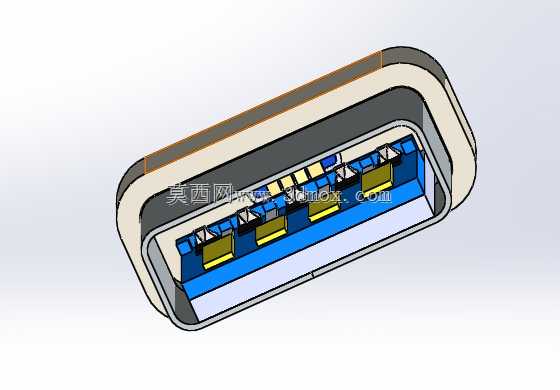

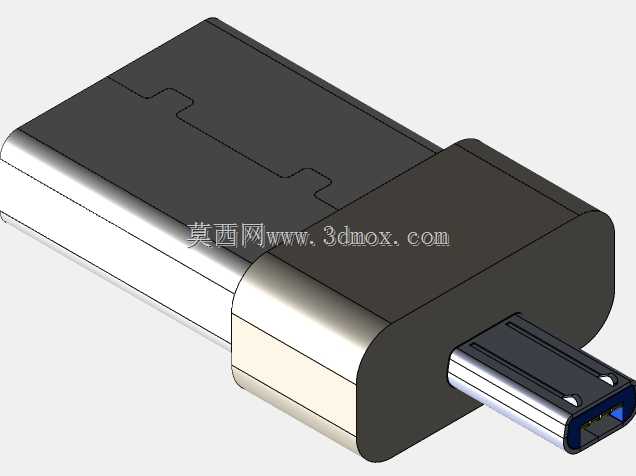

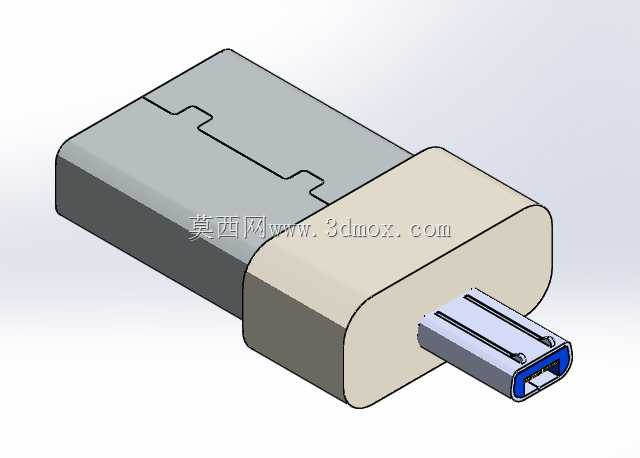

这款双接口存储介质的结构设计，首先围绕跨设备数据传输的实际场景展开，日常办公场景中，使用者常需要在搭载标准USB接口的台式机、笔记本，与搭载Type-C接口的移动设备、轻薄本之间传输文件，传统单接口U盘需要额外搭配转接头，不仅容易遗失配件，还会增加连接环节的接触不良风险，双接口一体化的结构设计，直接省去了外接转接头的步骤，插拔使用时的稳定性更强。从功能特性来看，金属接触弹片采用分层排布设计，标准USB端的金手指与Type-C端的触点分别布置在壳体两端的绝缘基座上，内部通过PCB板实现电路连通，壳体中部做了阶梯式的限位结构，插拔时可以精准控制插入深度，避免接口过度插入损坏设备母座，同时也能防止插入不到位导致的接触断开问题。设计过程中，外壳采用两段式扣合结构，公模外壳的壁厚控制在1.2mm，既可以保证日常揣放时的抗挤压能力，也不会过度增加整体体积，两端接口的外露长度严格遵循通用接口规范，USB端外露长度控制在14mm，Type-C端外露长度控制在9mm，能够适配市面上绝大多数带保护壳的设备接口，不会出现因为设备接口凹陷、保护壳过厚导致的插合不到位问题。安装边界方面，整体外形的最大截面尺寸控制在18mm×8mm，整体长度不超过40mm，属于便携存储设备的常规尺寸区间，挂绳孔设置在壳体尾部，孔径3mm，可以搭配常规挂绳、钥匙扣使用，不会和周边插接的其他设备产生空间干涉。壳体表面做了细微的磨砂纹理处理，插拔时的摩擦力适中，不会因为手滑导致插拔费力，同时也能减少日常使用中的划痕残留。内部PCB板的固定采用壳体内部的筋位卡合，不需要额外打胶或者螺丝固定，装配工序更简单，后期如果需要维修拆解也更方便，绝缘基座采用耐高温的工程塑料材质，多次插拔后的磨损量极小，能够满足千次以上的插拔使用寿命要求。两端接口的过渡区域做了圆弧倒角处理，没有尖锐棱角，日常携带时不会刮伤包内的其他物品，也不会在插拔时划伤手部。
