Hi-Link隔离型DC-DC电源转换模块

在工业控制板卡、通讯终端设备、嵌入式智能硬件的开发过程中，板载电源的隔离与稳压设计一直是硬件结构工程师需要重点考量的环节，这类DC-DC转换模块的应用场景覆盖了绝大多数需要高低压侧电气隔离、不同直流电压等级转换的电路设计场景，比如工业传感器的前端供电回路、通讯接口的隔离防护电路、车载电子设备的电压适配单元、智能家居控制板的电源分区供电设计，都需要这类小体积封装的隔离电源模块来完成电压转换与电气隔离的功能，避免不同回路之间的地电位差引发的信号干扰、器件损坏问题。

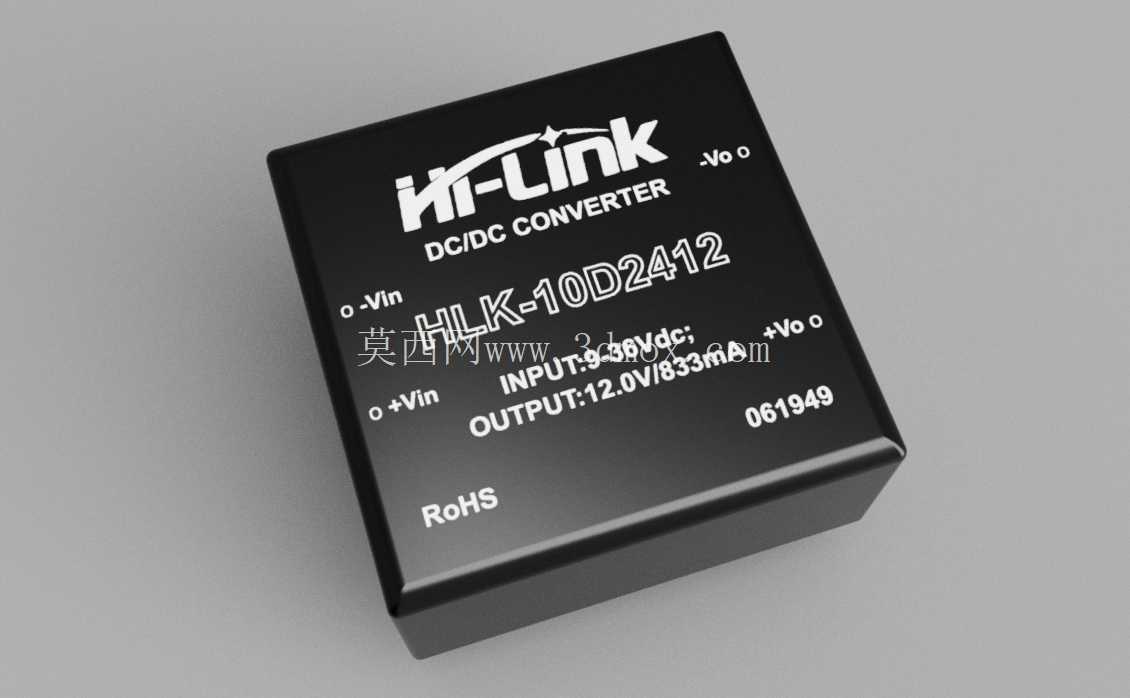

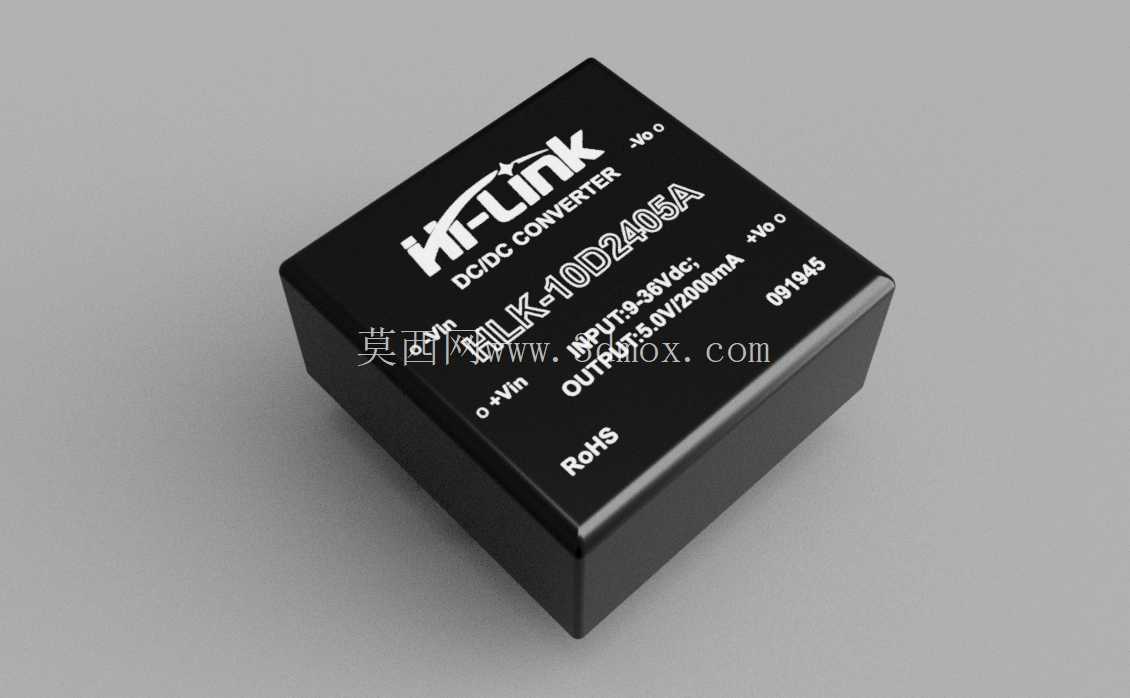

这款Hi-Link系列的DC-DC转换模块采用灌封密封式的方块封装设计，整体外壳为阻燃工程塑料材质，表面采用丝印清晰标注了引脚定义与输入输出参数，四个引脚分别对应输入侧的正负极与输出侧的正负极，引脚采用直插式设计，适配常规PCB板的通孔焊接工艺，在进行PCB布局时，只需要预留对应引脚间距的焊盘位置，就可以直接完成模块的焊接固定，不需要额外设计复杂的固定结构，大幅简化了板载电源部分的结构设计工作量。模块整体外形为规整的长方体，边角做了小圆弧过渡处理，没有突出的结构件，在板卡堆叠安装时不会与周边元器件产生结构干涉，安装边界只需要在模块本体尺寸基础上，预留1mm左右的周边间隙，就可以满足焊接操作与散热的基本需求，对于空间紧凑的嵌入式设备内部布局十分友好。

从功能特性来看，这类模块内置了完整的DC-DC变换电路、输入输出滤波电路与隔离电路，不需要外部额外搭配大量的分立元器件就可以直接实现稳定的直流电压转换，输入侧支持宽范围的直流电压输入，输出侧可以提供稳定的额定直流电压输出，同时输入与输出之间具备电气隔离能力，可以有效切断输入侧与输出侧之间的共模干扰路径，在工业现场存在强电磁干扰的应用场景下，能够为后端的敏感电路提供干净稳定的供电，避免电网波动、感性负载启停产生的电压尖峰损坏后端的主控芯片、通讯芯片等敏感器件。模块表面标注的RoHS标识也说明其材质符合环保要求，适配出口类电子设备的物料选型标准。

在进行三维建模时，需要重点还原模块的整体外形尺寸、引脚的位置与直径、表面丝印的位置与内容，因为在进行整机结构设计时，板卡上的电源模块高度往往是板卡整体厚度的控制点之一，准确的模型尺寸可以帮助结构工程师在设计设备外壳时预留足够的内部空间，避免出现外壳与板载元器件干涉的问题，同时引脚位置的准确建模也可以在PCB协同设计时核对封装尺寸的正确性，减少打样后出现元器件无法焊接的问题。这类模块的建模不需要还原内部的电路结构，只需要保证外部装配尺寸的准确性，就可以满足结构设计阶段的干涉检查、空间布局校验的需求，对于硬件开发阶段的结构评审、样机装配模拟都有实际的参考价值。

在实际选型应用中，这类模块的功率覆盖了从小功率信号回路供电到中等功率负载供电的不同需求，不同型号对应不同的输入输出电压等级与额定输出功率，工程师可以根据后端负载的实际功耗、需要的隔离电压等级来选择对应型号的模块，而规整的封装尺寸也让同系列不同参数的模块具备了一定的PCB封装兼容性，在后期需要调整电源参数时，不需要大幅修改PCB布局就可以完成物料替换，降低了硬件改版的工作量。模块采用的灌封结构也让其具备了不错的抗震性能，在存在一定振动的车载、工业设备应用场景下，不会因为振动出现内部元器件松动、引脚脱焊的问题，提升了设备整体的可靠性。
