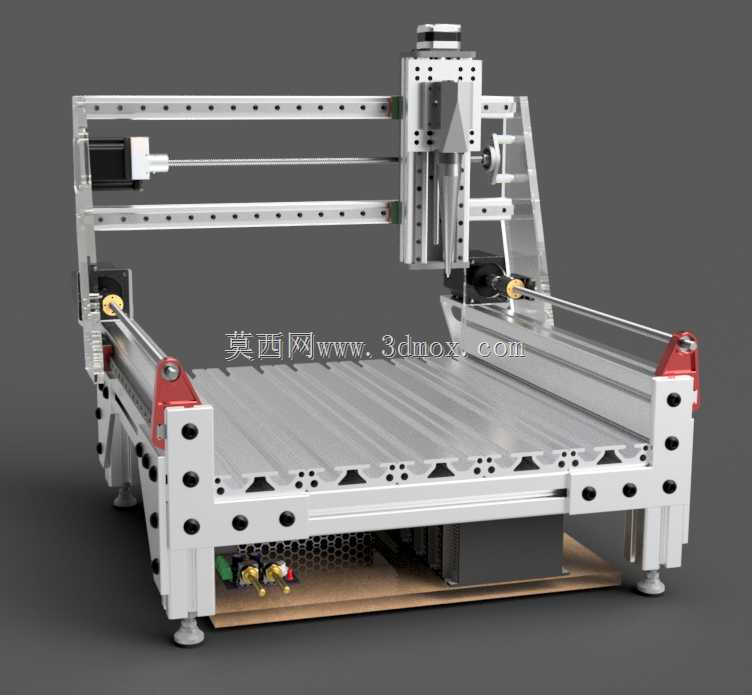

该设备面向小型加工车间、教学实验、样机试制及个人精密加工作业场景,主要承担非金属板材、软金属薄板、木工坯料及轻型复合材料的铣削、开槽、轮廓切割与冲击雕刻任务。整机采用龙门式运动布局,床身以铝型材和板材拼接形成稳定框架,底部设置可调支撑脚,便于在桌面或独立支架上完成水平校准。工作台面占据设备中部较大区域,表面预留装夹槽位,可配合压板、夹具或真空吸附方案固定工件,适应不同尺寸平板类坯料的加工边界。
结构设计上,X向横梁横跨工作台两侧,直线导向件沿横梁布置,滑座通过导向块与传动件连接,保证主轴组件横向移动时的直线度。Y向运动由床身前後两侧的导向轴和传动机构承担,龙门框架整体沿工件长度方向进给;Z向滑台集中布置在横梁中部,主轴安装座沿竖直导轨升降,用于控制刀具切入深度和抬刀安全高度。三轴驱动端均预留电机安装位置,联轴器、丝杆或同步传动元件的空间关系清晰,便于后续根据负载、速度和精度要求选择驱动方案。
冲击雕刻头的布置是该设备的功能重点。主轴组件位于Z向滑台前端,刀具装夹区域朝向工作台,加工时通过数控系统协调三轴轨迹,使刀具在平面轮廓、浮雕纹理或浅槽加工中保持稳定进给。机架两侧设置限位与张紧结构,传动杆、轴承座和连接件均按拆装维护便利性安排,线缆和控制部件可沿型材槽道收拢,下部空间容纳电气元件与散热区域,使整机走线紧凑。
从安装边界看,设备长宽高比例适合桌面部署,前方需要预留工件上下料和夹具操作空间,后侧及侧面应保留电机维护、皮带张紧和导轨润滑的可达距离。工作台承载面低于横梁运动包络,工件厚度需结合Z轴有效行程与刀具伸出长度校核。龙门立柱与横梁连接处采用加强角件和多点紧固,减少高速往复运动中的框架变形;端部红色限位件兼具机械防护和行程约束作用,可降低误操作时滑块脱出的风险。

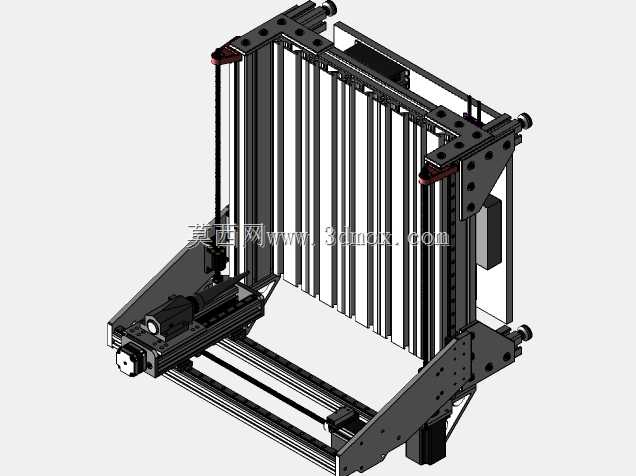

在建模表达上,各型材截面、安装孔位、导轨轴线、电机法兰和主轴夹持位置均得到明确呈现,适合用于机构干涉检查、运动行程验证、外购件选型以及非标机架改制。设备整体兼顾雕刻与轻切削需求,结构开放、装夹灵活,能够作为小型数控加工装备设计与工艺验证的参考对象。
