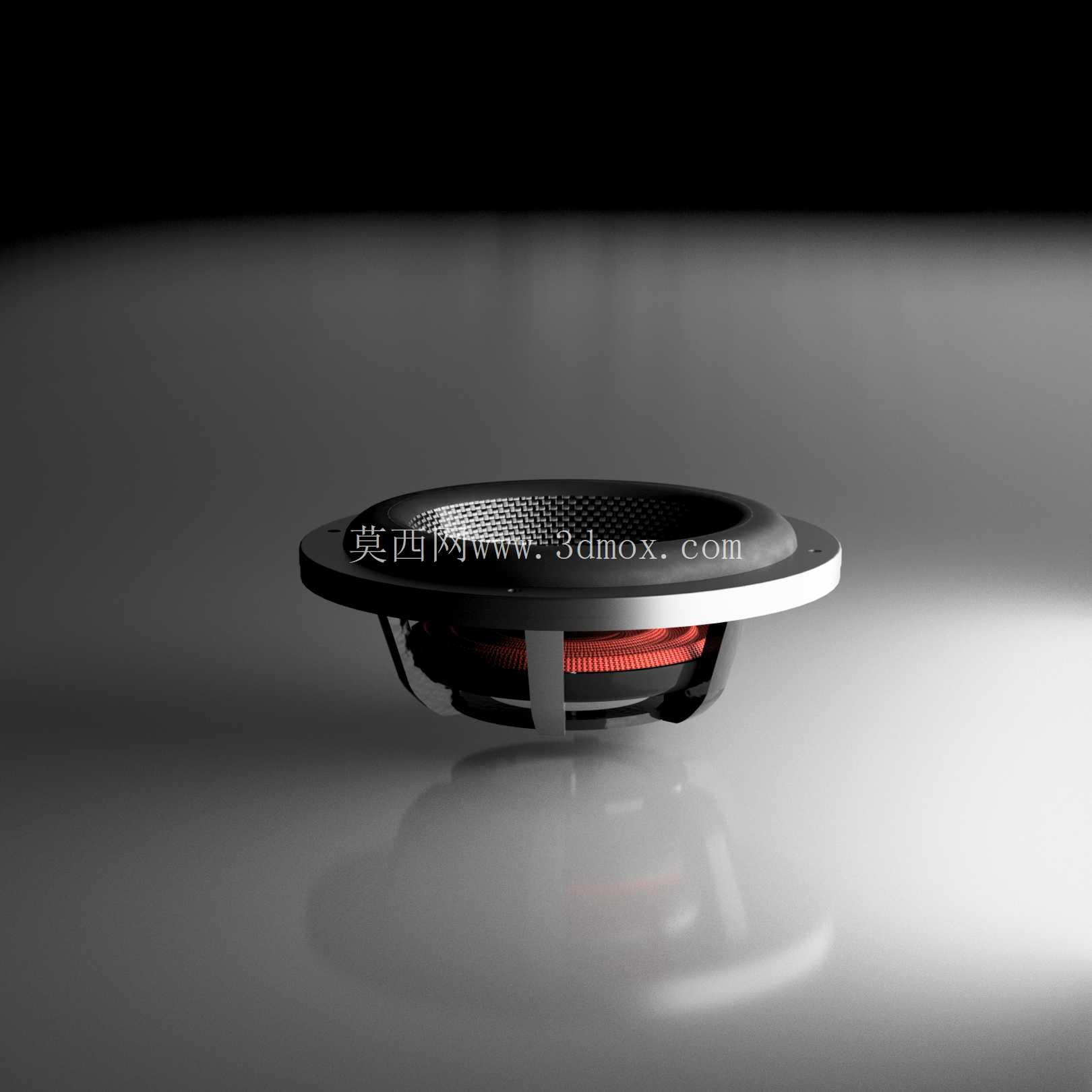

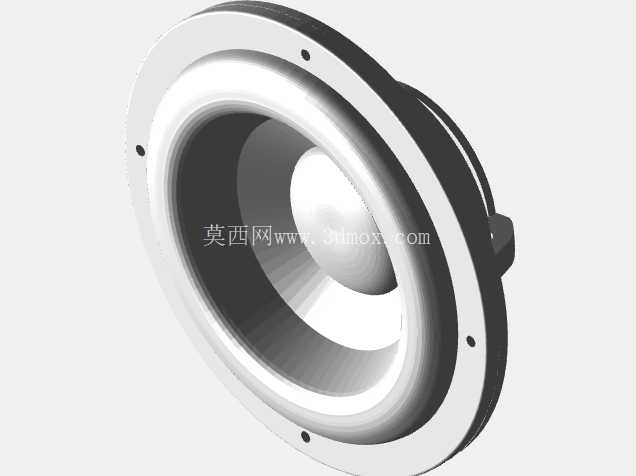

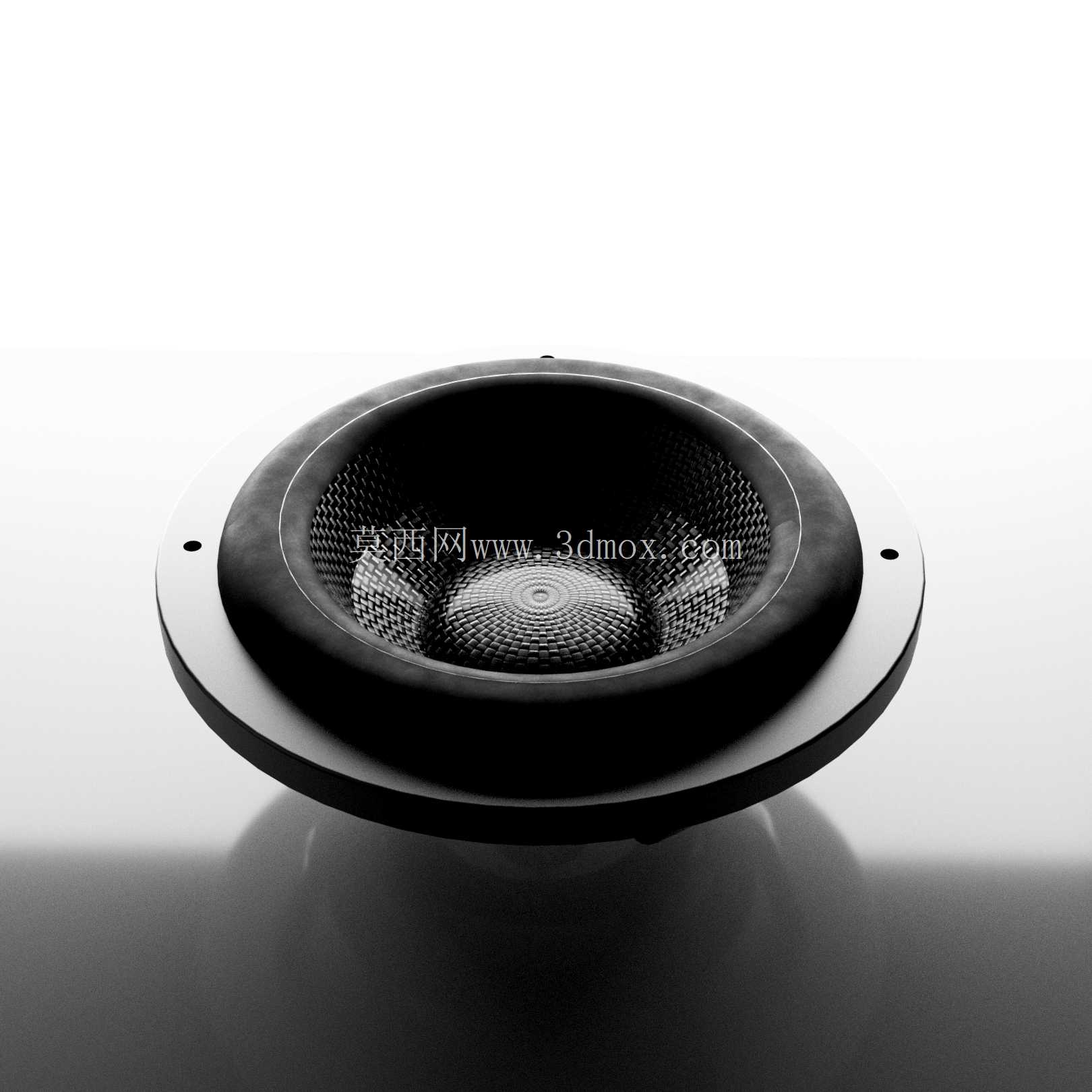

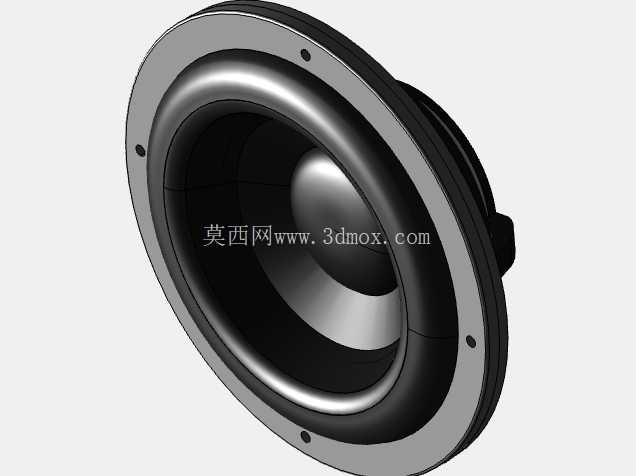

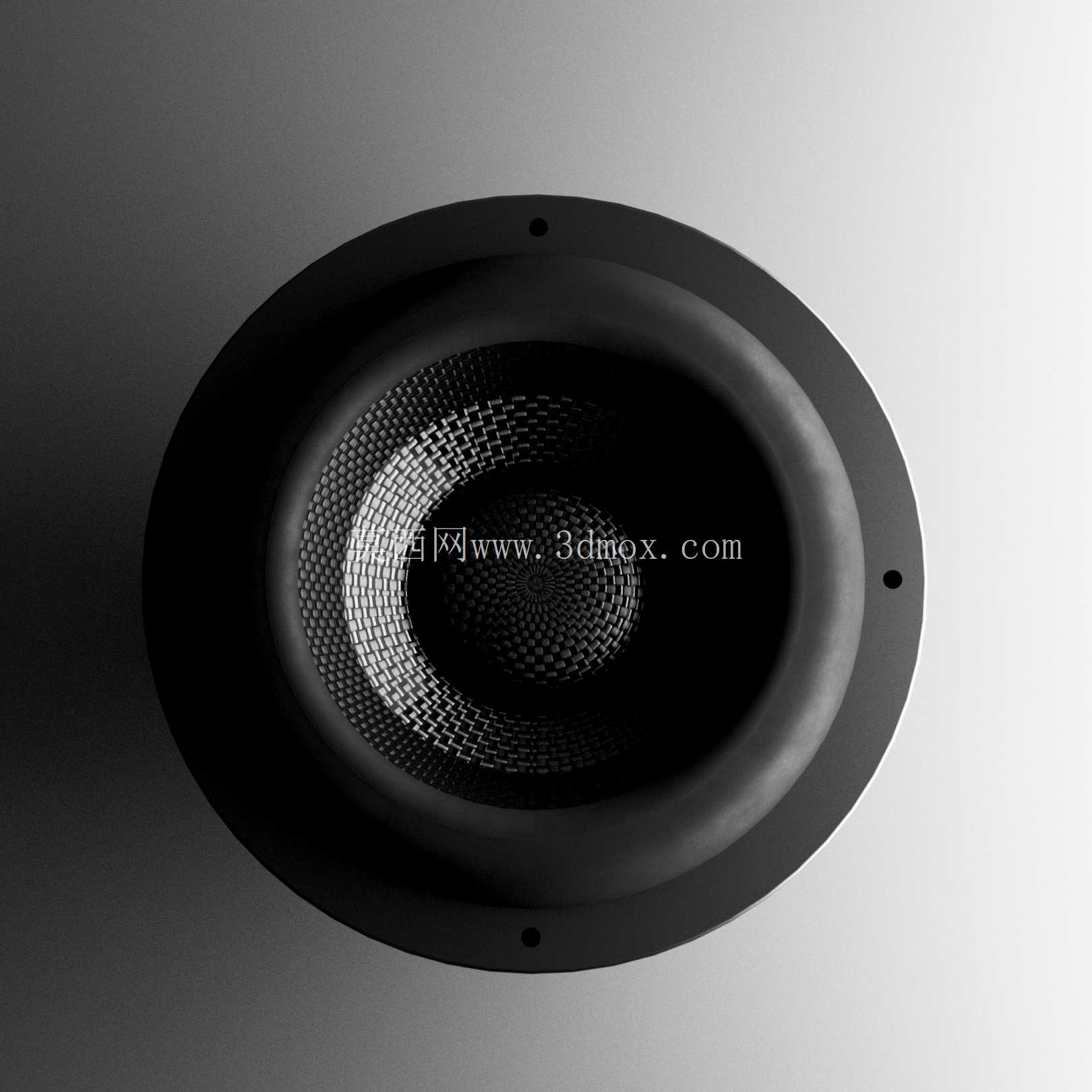

7英寸被动辐射器扬声器结构设计

　　从实际使用的角度看，这款辐射器的核心作用是搭配同系列同尺寸的主动低音单元使用，在箱体容积受限的安装条件下，拓展系统的低频重放下限，抵消小箱体带来的低频阻尼过强、下潜不足的问题，相比倒相管结构，被动辐射器的安装容错率更高，不需要精确计算倒相管的长度与开口面积，也不会因为箱体内部的吸音棉填充量偏差导致低频响应出现明显偏移，更适合定制化音响系统的快速搭建。在功能特性的设计上，这款辐射器采用了复合材质的锥盆振膜，折环采用耐老化的丁基橡胶材质，能够保证长时间大冲程工作下的顺性一致性，避免长期使用后折环硬化导致的参数偏移；辐射器的定心支片采用了和同规格主动单元一致的设计，保证大位移工作时的横向稳定性，不会出现振膜蹭边的问题；悬边的阻尼系数经过匹配调校，能够让辐射器的谐振点刚好落在主动单元低频滚降的起始区间，实现两者频响的平滑衔接，不会出现频段凸起或者凹陷的问题。在民用HiFi音箱、定制嵌入式家庭影院、车载音响改装这类对低频下潜深度有明确要求的电声系统搭建场景里，被动辐射器的应用占比正在逐年提升，这类结构不需要额外的音圈与磁路驱动，依靠密闭箱体内主动单元工作产生的空气压差带动振膜做活塞运动，能够在相同箱体容积下获得比传统倒相管更顺滑的低频响应，同时避免倒相管高速气流产生的风噪问题，这款7英寸规格的被动辐射器，就是针对这类应用场景做的结构适配设计。

　　做结构设计的时候，首先要考虑的是安装边界的匹配性，这款辐射器的安装开孔尺寸、沉台深度都和同系列7英寸主动单元完全一致，在箱体面板设计时可以直接复用主动单元的开孔参数，不需要单独做尺寸适配，降低箱体加工的复杂度；辐射器的整体安装厚度控制在合理区间，不会占用过多的箱体内部容积，对于内部需要布置分频器、接线柱的紧凑型箱体来说，这个厚度参数能够给内部器件留出足够的布置空间；振膜表面做了防尘处理，金属压圈采用了一体化冲压成型工艺，既能够保证安装时的结构强度，也能避免长期使用后压圈变形导致的气密性问题。

　　从安装适配的细节来看，辐射器的固定孔位采用了均匀圆周分布的设计，和同尺寸主动单元的孔位节圆直径完全一致，安装时可以使用相同规格的自攻螺丝或者压铆螺母固定，不需要单独准备不同规格的紧固件；压圈和箱体面板接触的位置预留了密封胶条的安装槽，安装时配合环形密封泡棉，能够保证箱体的气密性，避免因为漏气导致低频效率下降；辐射器的背部没有突出的磁路结构，安装时不需要考虑背部避让问题，即使紧贴箱体内部的加强筋或者吸音棉布置，也不会影响振膜的正常运动。

　　在实际选型搭配的时候，需要注意这款辐射器的等效振动质量和主动单元的参数匹配，通常来说被动辐射器的等效振动质量要比主动单元的振动质量高30%到50%，才能获得合适的谐振频率偏移，这款辐射器的配重设计已经针对同系列主动单元做了预调校，直接搭配使用就能获得预期的低频响应，不需要额外在振膜上增加配重块，减少了后期调试的工作量。另外，这款辐射器的外观做了哑光黑的表面处理，金属压圈采用了磨砂银边装饰，既可以外露安装在开放式音箱的面板上，也可以隐藏安装在箱体的底部或者背部，不会破坏音箱的整体外观一致性；折环的弧度设计经过优化，在最大线性冲程下不会出现折环拉伸过度的问题，能够承受长时间大动态低频信号的冲击，不会因为过载导致结构损坏。对于做音箱结构设计的工程师来说，这类参数匹配成熟的被动辐射器，能够大幅缩短产品的研发周期，不需要从零开始做辐射器的结构开模，直接基于现有安装尺寸做箱体结构设计即可，同时成熟的参数调校也能减少后期电声调试的工作量，避免因为辐射器参数不匹配导致的反复打样修改问题。
