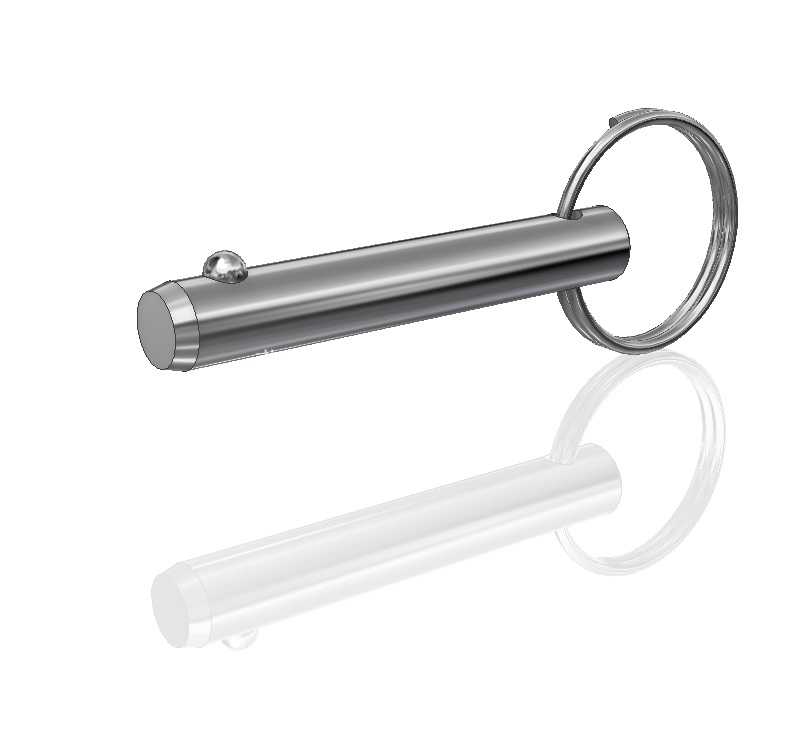

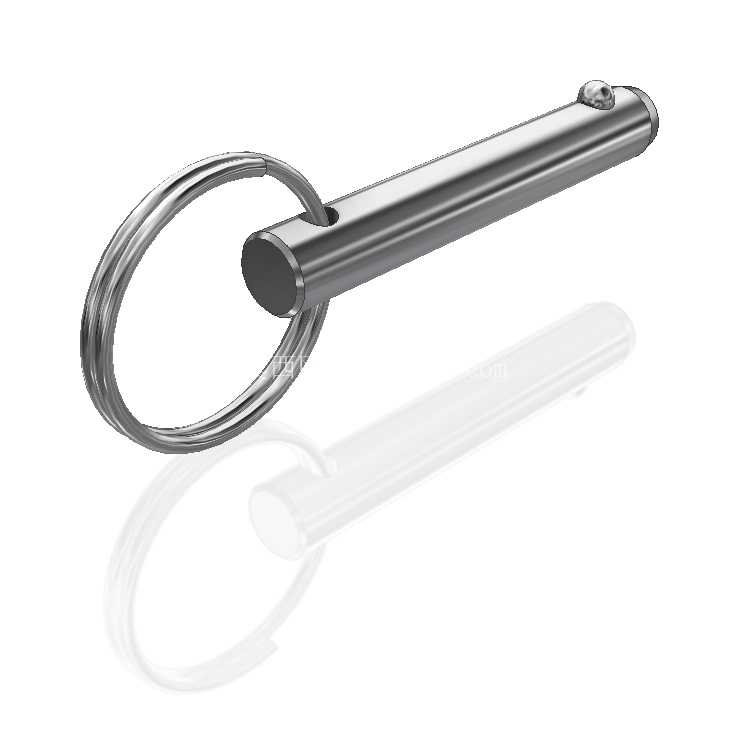

直径8毫米带拉环球锁式快卸索具指销

在各类需要频繁拆装、快速锁定的机械连接场景中，快卸式定位销的应用覆盖了从工装夹具、物流索具到小型设备快装结构的诸多环节，这款直径8毫米的球锁式索具指销，正是针对轻载快拆连接需求设计的标准连接件。日常设备维护、工装换型、索具挂接的作业现场，操作人员往往需要在无辅助工具的前提下快速完成连接与脱开操作，传统螺纹销、开口销需要借助扳手、卡钳等工具，不仅拆装效率低，反复拆装还容易出现螺纹滑牙、开口销断裂丢失的问题，而带弹簧钢球锁定结构的指销，仅需拉动端部拉环即可解除锁止，插入到位后钢球自动弹出卡接，全程单手即可完成操作，大幅提升现场作业的效率。

从功能特性来看，这款指销的核心锁定结构依靠销体内部的弹簧顶推端部钢球实现，销体插入对应安装孔后，钢球在弹簧作用下从销体侧壁的限位孔弹出，卡接在安装孔的沉台端面，实现轴向定位，避免销体受轴向力脱出；当需要拆卸时，拉动端部的环形拉环，拉环联动内部顶杆将钢球压回销体内部，即可顺畅将销体从孔中抽出，整个动作行程不超过10毫米，操作反馈清晰，不会出现卡滞误操作的情况。销体端部的环形拉环采用一体化弯折成型，表面做圆滑过渡处理，既方便操作人员手指勾拉拉环，也可作为挂接点连接防丢绳，避免高空作业、户外作业场景下销体脱落丢失。

设计过程中，首先明确了8毫米公称直径对应的安装边界：适配的安装通孔直径公差推荐为H8，也就是8.000-8.022毫米，安装孔的有效配合深度不小于30毫米，锁止钢球弹出后对应的卡接沉台直径不小于10毫米，沉台深度不小于1.5毫米，才能保证钢球完全卡入实现可靠锁止。销体的总长度根据常用索具挂接、薄板叠装的连接厚度确定，有效锁止长度覆盖3-25毫米的叠层厚度，能够满足两层至四层总厚度不超过25毫米的板材、索具吊耳的连接需求。销体表面采用光亮镀铬处理，既提升了表面硬度增强耐磨性能，也具备一定的防锈能力，适配户外、车间多粉尘、轻度潮湿的作业环境，销体端部的球面导向设计，能够让操作人员在视线不佳的作业场景下，快速将销体对准安装孔插入，减少对位调整的时间。

从实际应用场景出发，这类指销常被用于索具的快速挂接、工装夹具的快速定位、小型设备检修门的快装固定、户外临时搭建结构的连接件锁定等场景，相比传统的螺栓螺母连接，它不需要反复拧动螺纹，拆装单颗销的时间从数十秒缩短到1-2秒，且不存在螺纹锈蚀后无法拆卸的问题，在需要频繁拆装的工位上，能够大幅降低操作人员的劳动强度，减少工具携带的需求。设计时也充分考虑了误触解锁的风险，拉环与销体端部留有足够的间隙，正常作业过程中不会因为剐蹭、碰撞带动拉环移动，只有主动施加拉力勾拉拉环时才会解除锁止，钢球的弹出力度经过匹配，既不会因为弹簧力过大导致拉环拉动费力，也不会因为弹簧力过小导致受振动时钢球回缩脱出，在常规的设备振动、索具晃动场景下，能够保持稳定的锁止状态。

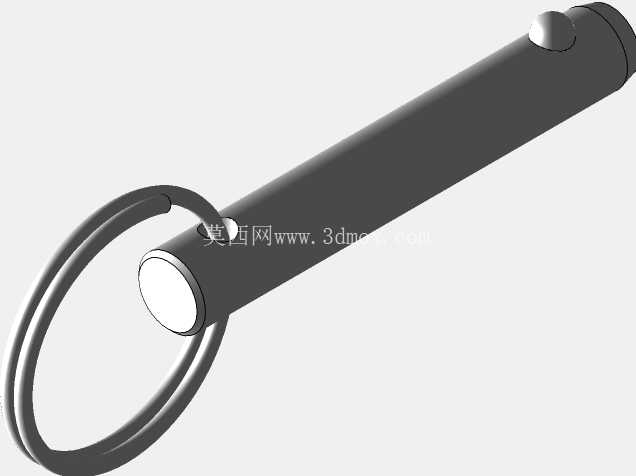

建模过程中对销体的各个配合面做了简化处理，还原了核心的外形特征与锁定结构的外观形态，省略了内部弹簧、顶杆的细小内部结构，既能够直观展示产品的外形尺寸与安装接口，也能满足装配干涉检查、布局演示的建模需求，方便设计人员在做整体结构布局时，直接调用该模型验证安装空间是否充足，连接位置是否匹配，不需要重新测绘建模，提升整体设计效率。
