德森DG500系列螺钉式接线端子结构设计

做电气柜内部布线、工控板卡外接线路设计的时候，螺钉式接线端子是绕不开的基础连接部件，这次拆解的DG500-5.08规格端子，是市面上工控领域应用极广的一款间距产品，很多PLC扩展模块、小型电源模组、信号采集板上都能看到同结构的端子身影。先从实际安装场景说，这类端子主要用在板端导线连接，替代传统的焊线工艺，现场施工的时候不需要把导线直接焊在PCB焊盘上，只需要剥掉合适长度的线芯，拧开端子顶部的压紧螺钉，把线芯塞进进线孔，再拧紧螺钉就能完成可靠连接，后期设备维护改线的时候，也不用反复拆焊PCB，避免焊盘脱落导致的板卡报废，不管是小批量设备试制还是量产线装配，都能大幅提升接线效率。

从结构设计逻辑来看，这款端子采用5.08mm的标准间距，这个尺寸不是随便定的，刚好匹配常规强电信号的安全爬电距离要求，相邻两个接线位之间的绝缘筋高度做了加高处理，能避免相邻导线的铜丝外露造成拉弧短路，外壳用的是深绿色绝缘工程塑料，耐温等级能满足波峰焊的过炉要求，和PCB焊接的时候，不会因为回流焊的高温出现壳体变形、螺钉孔位偏移的问题。端子的金属导电部分采用铜质基材，表面做了镀锡处理，既能降低接触电阻，避免长期通电出现氧化锈蚀导致的接触不良，压线部位的金属片做了防滑齿结构，螺钉压紧的时候，齿牙会轻微咬入线芯，哪怕设备运行过程中有振动，导线也不会轻易松脱，比光滑压片的端子抗振性能好很多。

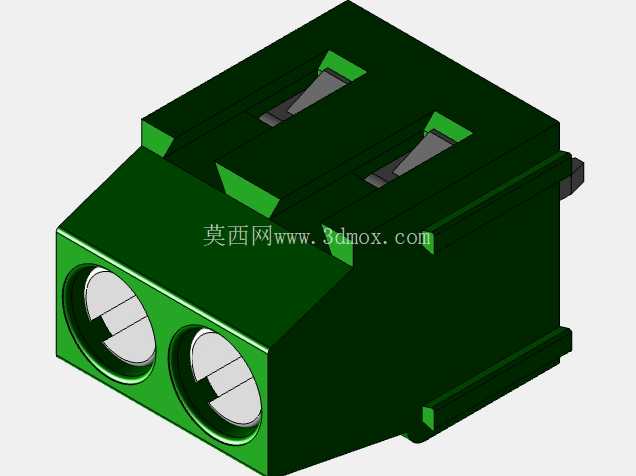

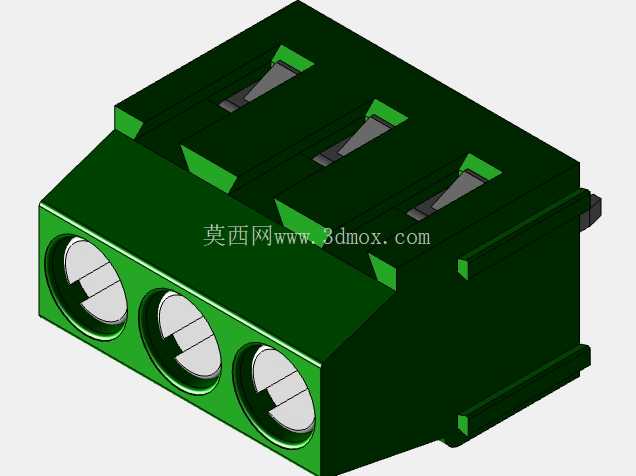

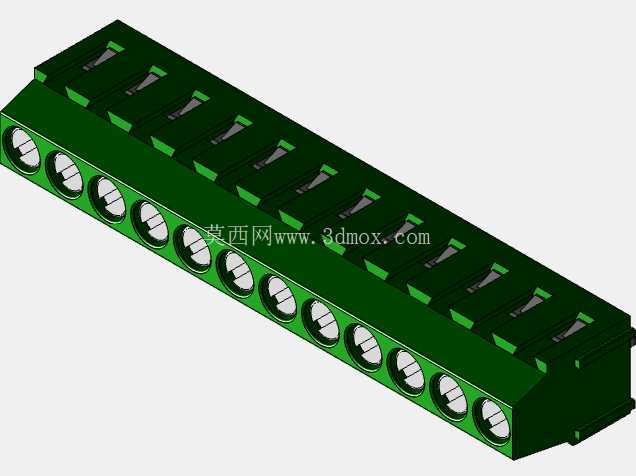

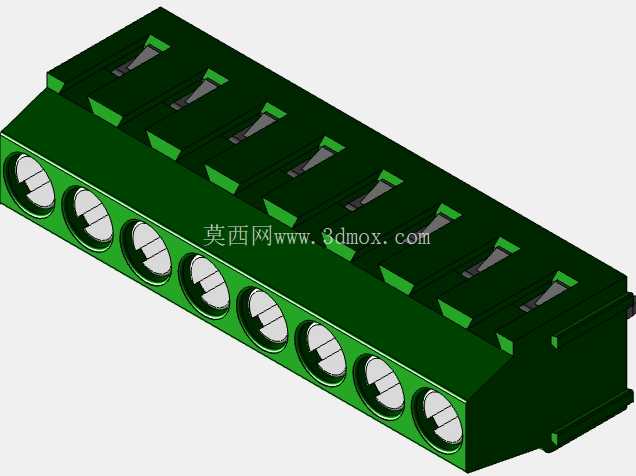

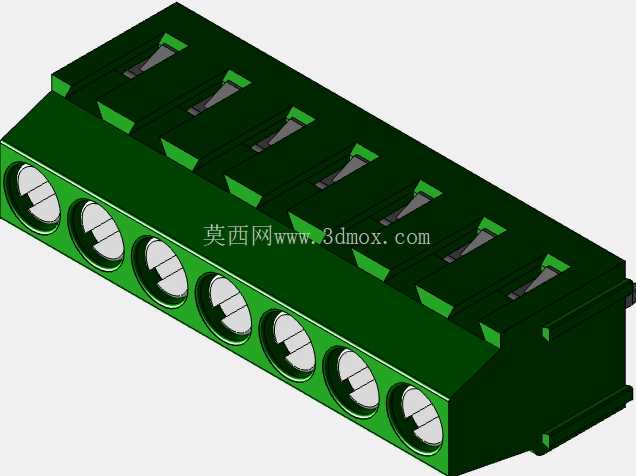

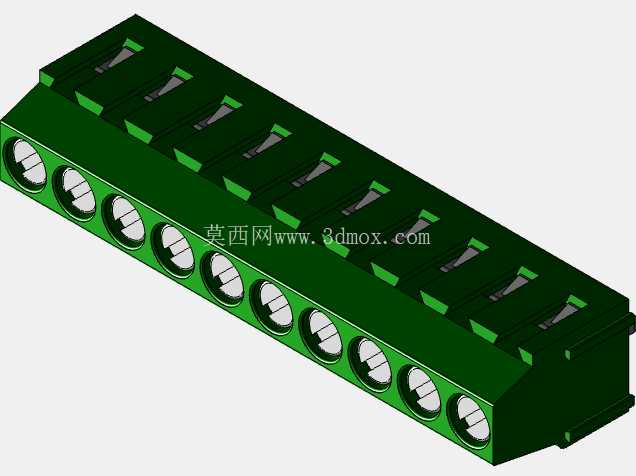

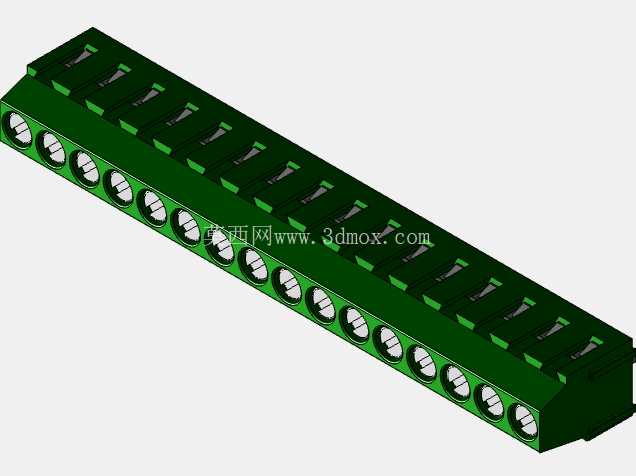

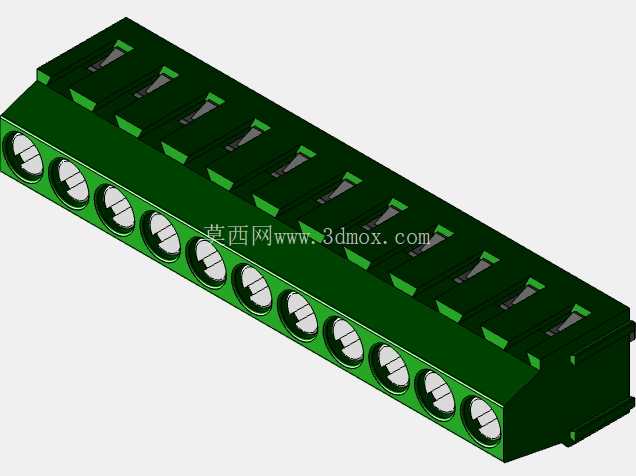

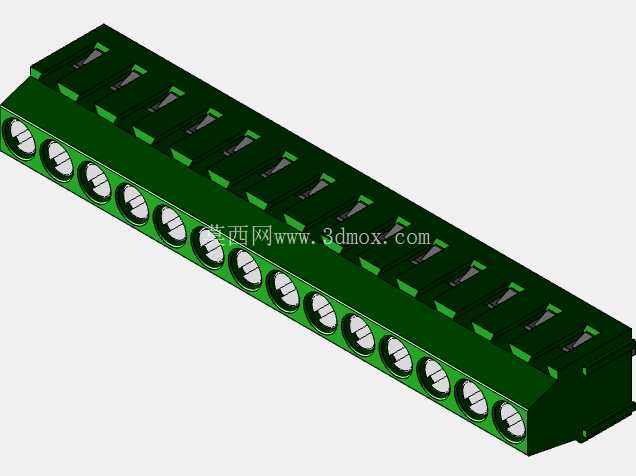

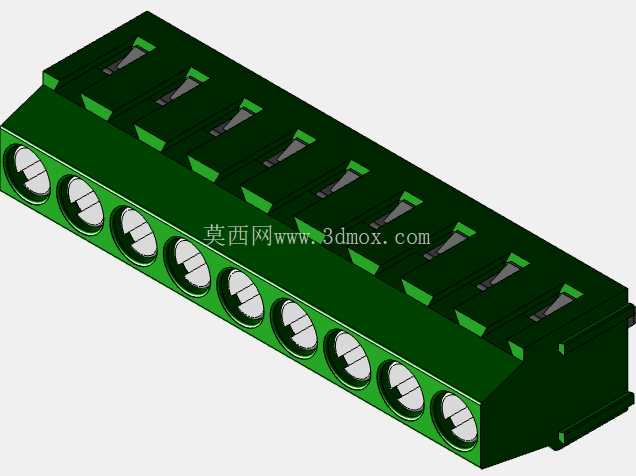

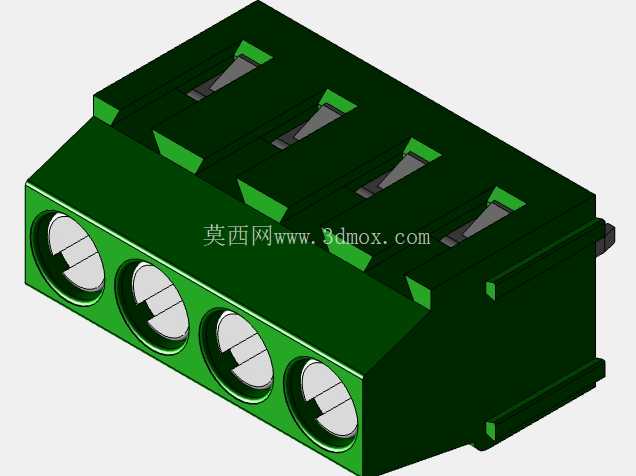

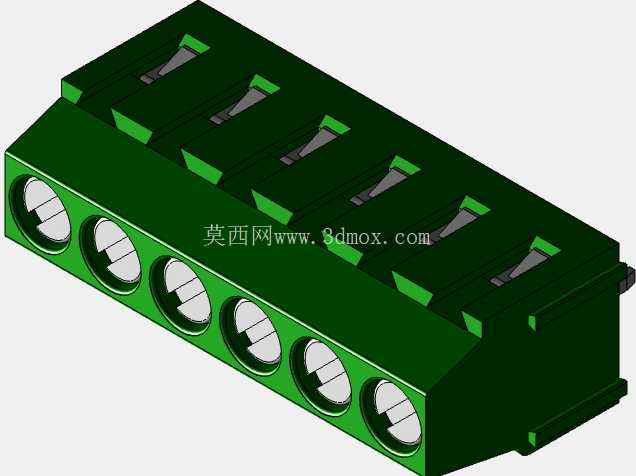

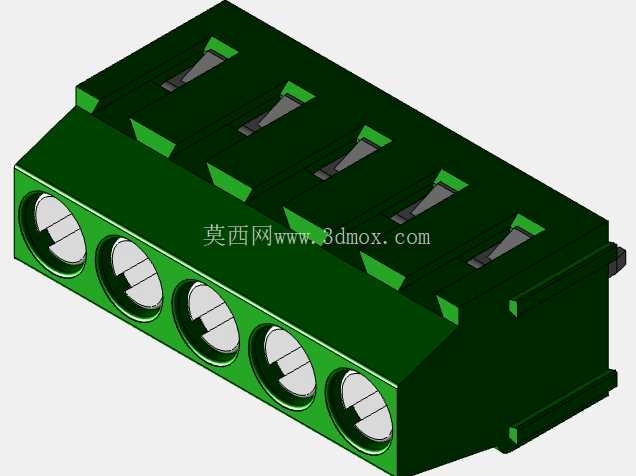

再看安装边界的细节，这款端子是直插式焊接结构，底部的焊针长度刚好适配1.6mm厚度的常规PCB，焊针直径和标准过孔匹配，过炉的时候焊锡能均匀包裹焊针，不会出现虚焊、透锡不良的问题。进线孔的直径适配2.5平方及以下的多股铜芯线，也能兼容单股硬线，覆盖了大部分工控场景下的信号传输、小功率供电的线径需求。端子侧面做了拼接卡扣结构，多位数的端子排不需要单独开模，只需要把单个2位、3位的基础单元通过侧边卡扣拼接，就能组合成2位到16位不等的任意位数，满足不同点位数量的接线需求，生产备货的时候只需要备基础单元就能覆盖全系列需求，大幅降低了物料库存压力。

实际选型的时候需要注意，这类端子的额定电流是和线径匹配的，压接2.5平方线的时候能通过的额定电流更大，压接细线的时候要按照线径的载流量降额使用，顶部的螺钉拧紧力矩要控制在合理范围，力矩太大容易压断线芯，甚至把塑料壳体撑裂，力矩太小又会导致压接不紧，接触电阻变大发热。另外端子的进线方向是水平朝向板外，接线的时候导线是平行于PCB板面引出，适合安装在设备内部空间比较紧凑的位置，不会因为导线垂直引出占用过多的垂直空间，在小型化的工控设备、传感器接线盒里应用的时候，空间适配性比垂直进线的端子更好。

从建模细节来看，这款端子的模型还原了实际生产的所有装配间隙，外壳的脱模斜度、螺钉头部的槽型、压线金属片的倒角都做了准确还原，在做整机结构干涉检查的时候，能准确模拟端子安装后的实际占用空间，避免设计出来的外壳和端子、导线出现干涉，也能提前确认接线操作的空间是否足够，不会出现结构做出来之后螺丝刀伸不进去没法拧螺钉的问题。很多新手工程师做结构设计的时候，随便找个端子的简化模型用，往往忽略了端子的实际外形尺寸、拼接后的累计公差，导致开模之后装配不上，用准确的全细节模型做设计，能在研发阶段就规避掉这类低级错误，减少后期改模的成本。
