多层重载滚筒存放仓储置物架结构

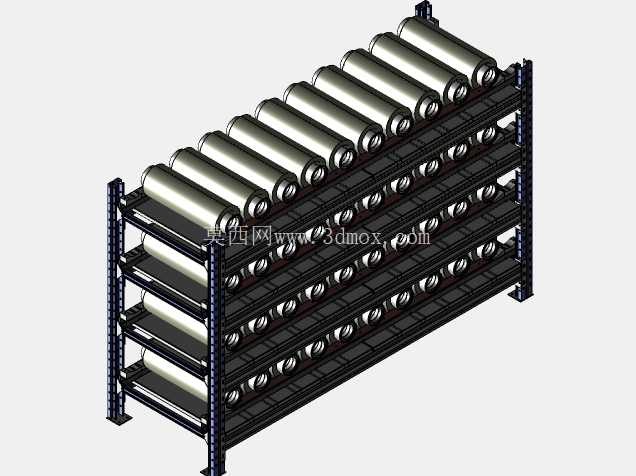

　　在印刷、薄膜加工、纺织印染这类需要频繁更换大规格辊筒的生产场景里，零散堆放的辊筒不仅占用大量地面空间，还容易因磕碰损伤辊面镀层、滚动移位引发安全隐患，这款多层重载滚筒存放架就是针对这类大重量圆柱类工件的定点存储需求设计的专用工位器具。从结构设计逻辑来看，整体采用四柱式立式框架布局，四根竖向立柱作为主要承力构件，搭配横向连接梁形成稳定的空间受力体系，每层承托部位设置橙色的限位挡条，挡条按照单根滚筒的外径做了适配的弧形卡位设计，能让每根滚筒放置后都被限制在固定卡位内，不会出现横向滚动、层间滑落的问题，即使在车间地面有轻微振动、人员过往误碰的情况下，存放的滚筒也能保持稳定姿态。

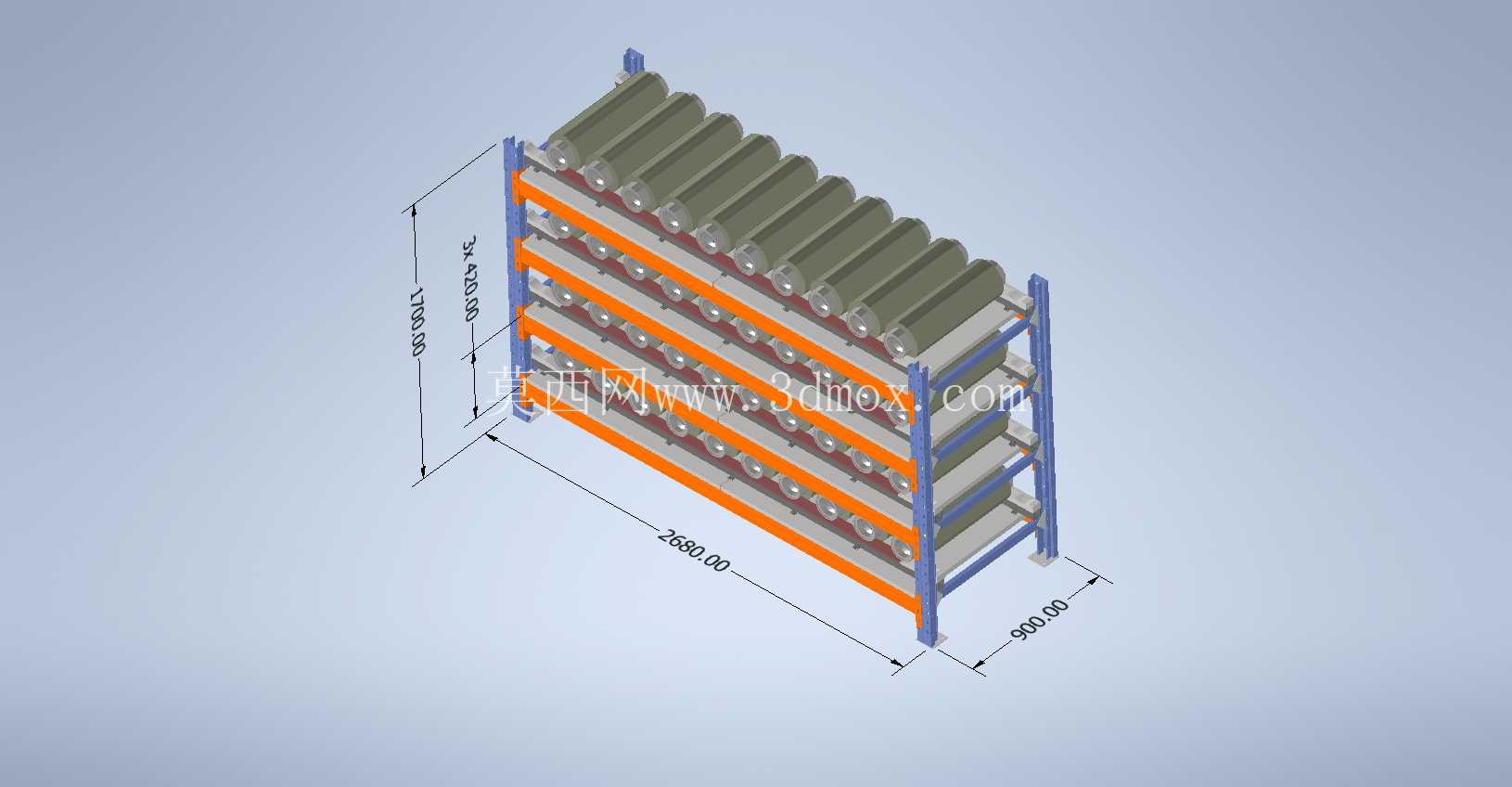

　　不同于普通轻型仓储货架，这款置物架的每层承载都做了针对性强化，适配单根80公斤级的重型滚筒存放需求，竖向立柱的截面选型、层间横梁的连接方式都经过承重校核，避免长期满载存放出现结构变形。从安装边界尺寸来看，整体架体长度方向尺寸为2680mm，宽度方向占地尺寸为900mm，整体高度为1700mm，这个尺寸设计充分考虑了车间通道的通行要求，900mm的宽度不会占用过多通道空间，1700mm的总高度匹配成年操作人员的站立取放高度，不需要借助登高梯就能完成最上层滚筒的存取作业，2680mm的长度可以在每层排布十余根同规格滚筒，最大化利用垂直空间减少地面占地。在实际使用场景中，这类置物架通常布置在辊筒更换工位旁、备件仓储区或者设备维护区域，用来存放备用的印刷辊、导布辊、输送滚筒等圆柱形重型工件，相比传统的地面平铺堆放，垂直分层的设计能让同面积下的存储量提升4倍以上，同时每个卡位独立存放的形式，能避免滚筒之间相互挤压刮擦，保护辊筒的工作面精度，取放时也能直接通过卡位快速定位需要的辊筒，不需要翻找挪动其他工件，大幅提升换辊作业的效率。

　　设计过程中也充分考虑了架体的落地稳定性，底部立柱端设置了可调式支撑脚，可以适配车间不平整的地面，通过调整支撑脚高度让整个架体保持水平，避免长期偏载导致的架体倾斜，层与层之间的间距设置也匹配常规滚筒的直径尺寸，预留了足够的手部操作空间，操作人员在取放滚筒时不会被上层结构磕碰，兼顾了存储密度和操作便利性。架体的分层挡条采用醒目的橙色涂装，一方面和蓝色的主框架形成视觉区分，让操作人员能快速识别每层的存放卡位，另一方面工业橙色的安全警示色也能提醒过往人员注意避让，避免碰撞架体。

　　不同于通用型货架的平板层板设计，这款架体没有采用整面的层板结构，而是用间隔的限位挡条实现承托和限位，在保证存放稳定性的同时减少了架体自身的重量，也能让存放的滚筒表面保持通风，避免长期密闭存放出现锈蚀、积潮的问题，对于需要做防锈保护的精密辊筒来说，这种开放式的结构也方便日常的检查和维护。在安装部署时，只需要按照尺寸要求预留对应的占地空间，将架体组装完成后调整底部支撑脚至水平状态即可投入使用，不需要额外的地面固定，在需要调整存放位置时也可以通过叉车整体转运，适配车间布局调整的需求。
