带脚轮可移动卷材承托尼龙滚轮架

在卷材加工、薄膜分切、纺织印染、包装印刷这类涉及卷状物料周转的生产场景里，车间内不同工序间的卷材转运、临时存放一直是影响工位流转效率的细节点，传统的固定式卷材堆放架不仅无法灵活匹配工位调整需求，卷材取放时还容易因硬摩擦刮伤料面，甚至出现卷材滚落的安全隐患，这款带脚轮的尼龙滚轮承托架就是针对这类现场痛点做的结构设计。

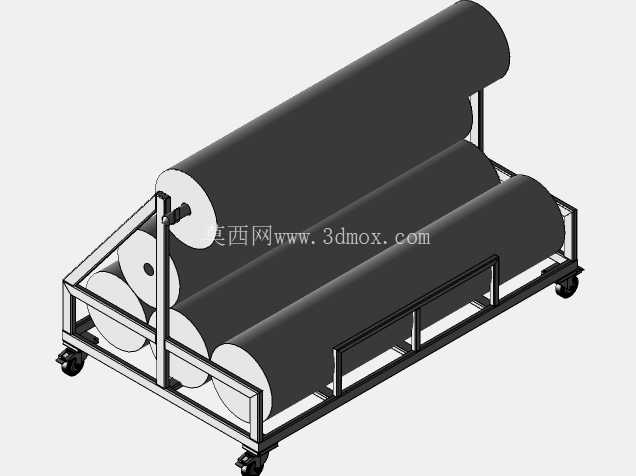

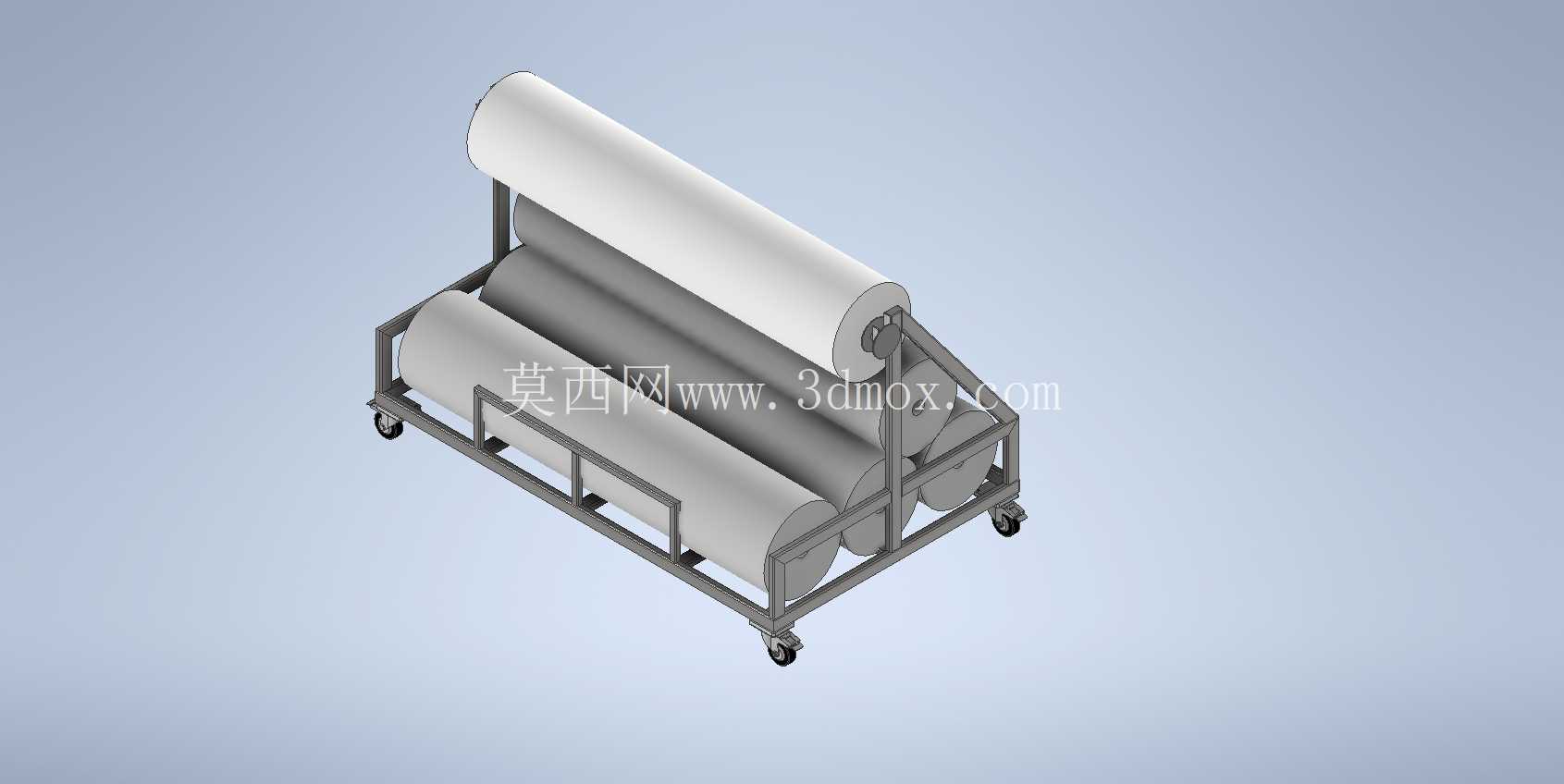

从实际使用逻辑来看，这款架体的核心用途是承托圆柱状卷料，架体上分层排布的多组尼龙滚轮，每根滚轮都采用独立的轴销固定在架体侧梁上，滚轮可绕自身轴线自由转动，当需要抽取卷材表层物料或者调整卷材周向位置时，不需要将整卷料抬离架体，只需要推动卷材即可借助滚轮的转动实现轻松移位，大幅降低操作人员的搬运动作强度。选用尼龙作为滚轮材质，一方面是尼龙本身具备自润滑特性，转动过程中不需要额外加注润滑脂就能保持顺畅的转动状态，不会像金属滚轮那样长期使用后出现锈涩卡滞的问题；另一方面尼龙材质的表面硬度适中，不会像钢制滚轮那样刮伤卷材的表层，对于薄膜、涂布面料、高精度铝箔这类对表面防护要求高的卷料来说，能有效避免转运存放过程中产生的表面压痕、划伤缺陷。

架体的整体框架采用矩形钢管焊接成型，侧梁位置根据卷材的常规直径做了分层高度设计，每层可同时放置三卷标准幅宽的卷料，层间预留的间隙足够操作人员伸手调整卷材位置，也能避免上下层卷材之间发生挤压摩擦。架体底部的四个角位置都安装了万向脚轮，其中两个脚轮带刹车锁定结构，当需要将架体移动到对应工位时，解锁刹车即可推动架体在车间环氧地坪上灵活移动，到位后踩下刹车就能将架体固定在指定位置，不会因为操作人员拉扯卷材时出现架体滑移的问题。框架的端部设置了倾斜的挡料结构，当卷材放置到滚轮组上时，端部的挡杆可以限制卷材的轴向窜动，避免架体移动过程中卷材从架体端部滑落，挡杆的高度根据最大承托卷材的半径做了匹配，不会因为挡杆过高影响卷材的取放操作。

从设计思路上看，这款架体没有做多余的复杂结构，所有结构件都围绕卷材承托、灵活移动、操作便捷三个核心需求展开：框架的钢管壁厚选择兼顾了结构强度和架体自重，不会因为管壁过薄导致承托大重量卷材时出现框架变形，也不会因为管壁过厚导致架体整体过重，增加推移时的阻力；滚轮的间距经过反复核算，确保不同直径的卷材放置到滚轮组上时，至少有两根滚轮同时接触卷材外圆，形成稳定的V型承托面，不会出现卷材单点受力卡滞或者滚落的情况；脚轮的安装位置突出架体底部框架边缘一点距离，既可以提升架体移动时的稳定性，避免推架时脚轮磕碰框架底部，也能在多个架体并排摆放时减少架体之间的碰撞干涉。

从安装边界和尺寸适配角度来说，这款架体的整体宽度匹配标准卷材的幅宽尺寸，长度方向根据三层共九卷的存放容量做了设定，整体高度控制在成年人腰部以上、胸部以下的区间，操作人员取放中层、上层卷材时不需要过度抬臂或者弯腰，符合车间作业的人机工程学要求；架体底部的脚轮安装高度统一，放置在水平地面上时不会出现晃动倾斜的问题，滚轮的安装轴孔采用同轴度加工，确保每根滚轮转动时没有偏心卡滞的情况，架体焊接完成后所有焊缝都做了打磨处理，没有尖锐的焊渣毛刺，避免操作人员推移架体或者取放卷材时被划伤。

在实际车间应用中，这款架体既可以作为工序间的卷材周转车使用，将上道工序生产完成的卷料转运到下道加工工位，也可以作为工位旁的临时存放架，将待加工的卷材提前放置在架体上，随用随取，不需要每次都从仓库用叉车转运整托卷材，能有效减少工位旁的叉车作业频次，提升车间作业的安全性。尼龙滚轮的耐磨特性也决定了这款架体的长期使用成本较低，即使长期承托较重的卷材，滚轮表面也不会出现明显的磨损凹陷，只需要定期检查滚轮轴销的固定情况、脚轮的转动顺畅度即可完成日常维护，不需要复杂的保养流程。
