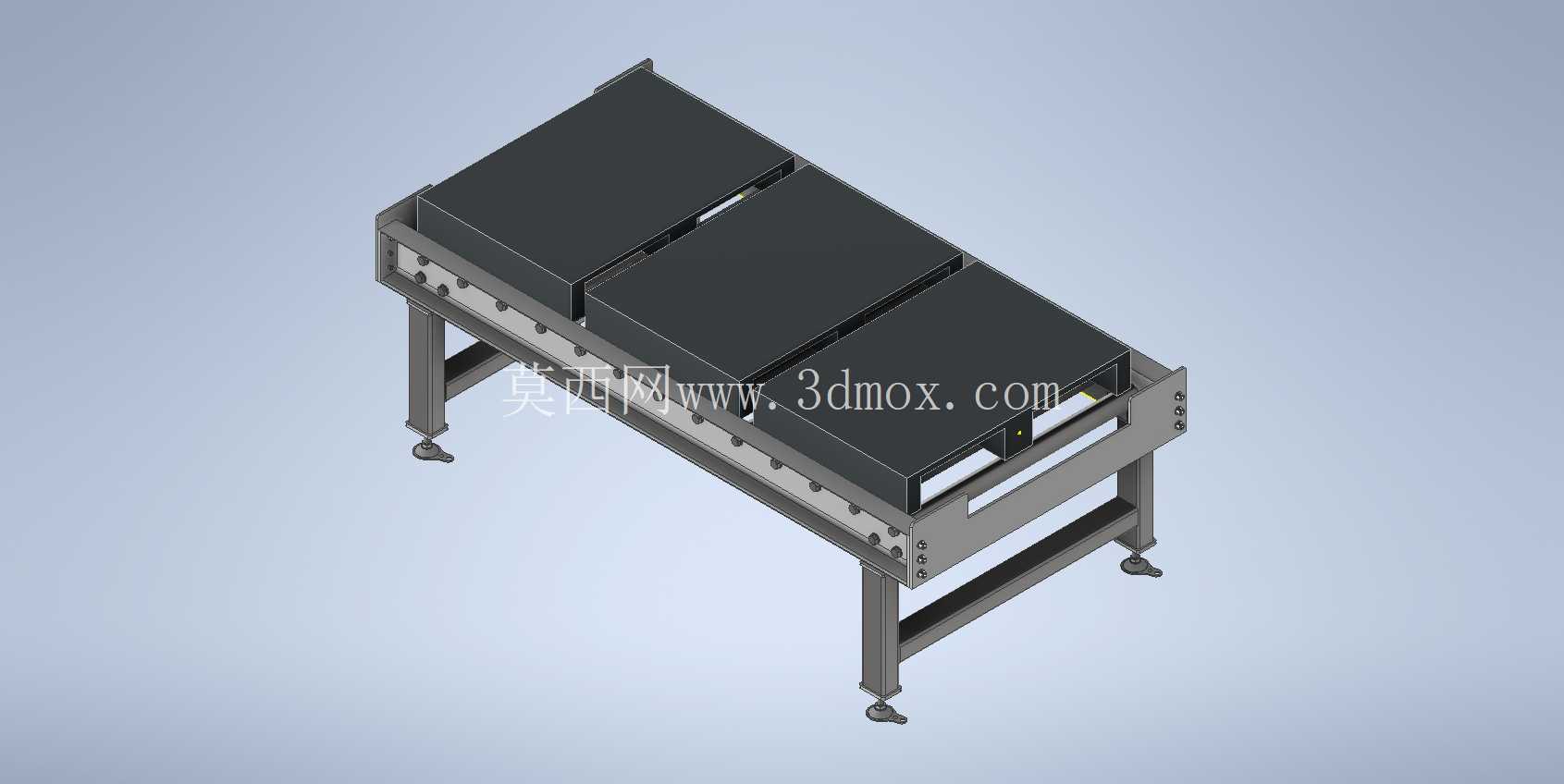

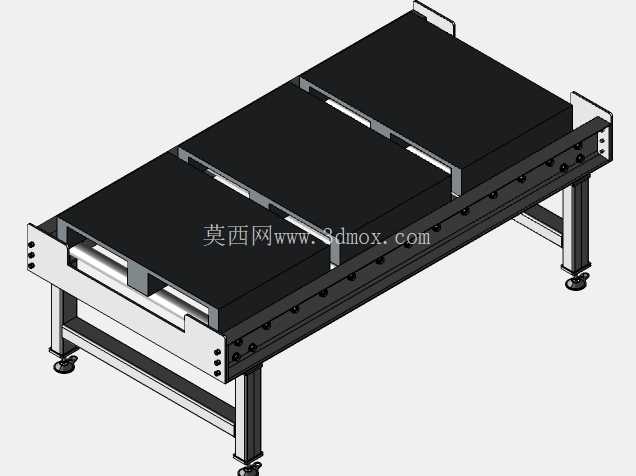

三托盘承载滚筒输送设备结构设计

　　在生产制造车间的物料转运环节、仓储物流的托盘周转场景中，这类适配三个标准托盘位的滚筒输送设备，是衔接不同工位、打通物料流转链路的核心单元，区别于轻型皮带输送线，它的承载能力针对托盘类重载货物做了定向强化，单托盘额定承载可达500公斤，完全覆盖常规工业成品、原料栈板的转运重量需求。从结构设计逻辑来看，整个线体采用分段式机架布局，三个托盘位对应独立的滚筒排布区间，机架主体采用型钢焊接后做时效处理，避免长期重载下出现结构形变，支腿底部配置可调脚杯，可根据现场地面平整度调整线体水平度，调整行程覆盖±25mm的地面高差，安装时不需要额外做地面预埋处理，适配大部分车间现有硬化地面的安装条件。

　　滚筒排布的间距经过严格计算，针对常用的1200*1000mm标准工业托盘，滚筒中心距控制在100mm以内，确保托盘底部在输送过程中始终有不少于5根滚筒同时接触承载，避免托盘出现局部受力变形、输送过程中卡滞的问题，滚筒本身采用厚壁无缝钢管加工，两端配置精密轴承，转动阻力小，长期重载运行下不会出现轴芯弯曲的情况。线体的侧边设置了导向挡边，高度高出滚筒上表面30mm，可防止托盘在输送过程中出现偏移掉道的问题，挡边采用螺栓固定在机架侧梁上，磨损后可快速拆卸更换，不需要整体拆解线体结构。

　　从安装边界来看，整个线体的宽度方向尺寸控制在1400mm以内，长度方向适配三个标准托盘的停靠需求，整体高度可根据上下游对接设备的高度做定制调整，常规作业高度设置在750mm，匹配人工辅助理货、机械臂自动抓取的作业高度需求，线体两端预留了动力安装位，可根据现场布局需求选择端部驱动或者中间驱动的安装方式，不需要额外改动主体机架结构。在实际应用场景中，这类输送设备既可以单独作为托盘暂存段使用，也可以多段拼接组成长距离输送线，还可以和顶升移栽机、托盘升降机、AGV对接站等设备联动，组成完整的托盘自动化输送系统，在汽配零部件生产车间、电商仓储中心、家电组装线、食品原料周转区都有广泛的适配性。

　　设计过程中特意规避了复杂的特殊定制结构，大部分零部件都采用行业通用标准件，后期维护更换时不需要单独开模定制，降低了设备的全生命周期维护成本，滚筒表面做了镀锌防锈处理，可适配多尘、轻微潮湿的车间作业环境，不会因为短时间的水汽接触出现表面锈蚀影响输送顺畅度的问题。机架的侧梁上预留了传感器安装槽，可根据自动化控制需求，在每个托盘位的对应位置安装到位检测传感器，实现托盘的自动停靠、自动输送的逻辑控制，不需要后期在机架上额外焊接安装支架，减少现场改造的工作量。支腿之间设置了横向加强撑，进一步提升整个机架的结构刚性，即使三个托盘位同时满载的情况下，机架的中部扰度也控制在1/1000以内，不会因为长期满载出现中部下沉导致滚筒转动卡滞的问题。
