9.5mm间距2针PCB安装接线端子结构

　　在低压电气控制、小型通讯终端、消费类电子控制板的布线环节里，板载接线端子是实现板内电路与外部线束快速对接的核心连接件，这类2针规格的PCB安装式端子，主要面向小电流信号回路、低压供电回路的接线需求，相比直插焊线的连接方式，端子结构能大幅降低现场接线的返工率，也方便后期设备维护时的线束拆装，不需要反复对PCB焊盘进行拆焊操作，避免焊盘脱落损伤控制板。这款端子采用9.5mm的极间距设计，这个间距规格刚好适配AC220V及以下电压等级的电气间隙要求，在民用级、工业级控制板的应用场景里，既不会因为间距过小带来爬电距离不足的安全隐患，也不会因为间距过大占用过多PCB板面空间，平衡了电气安全与布局紧凑性的需求。

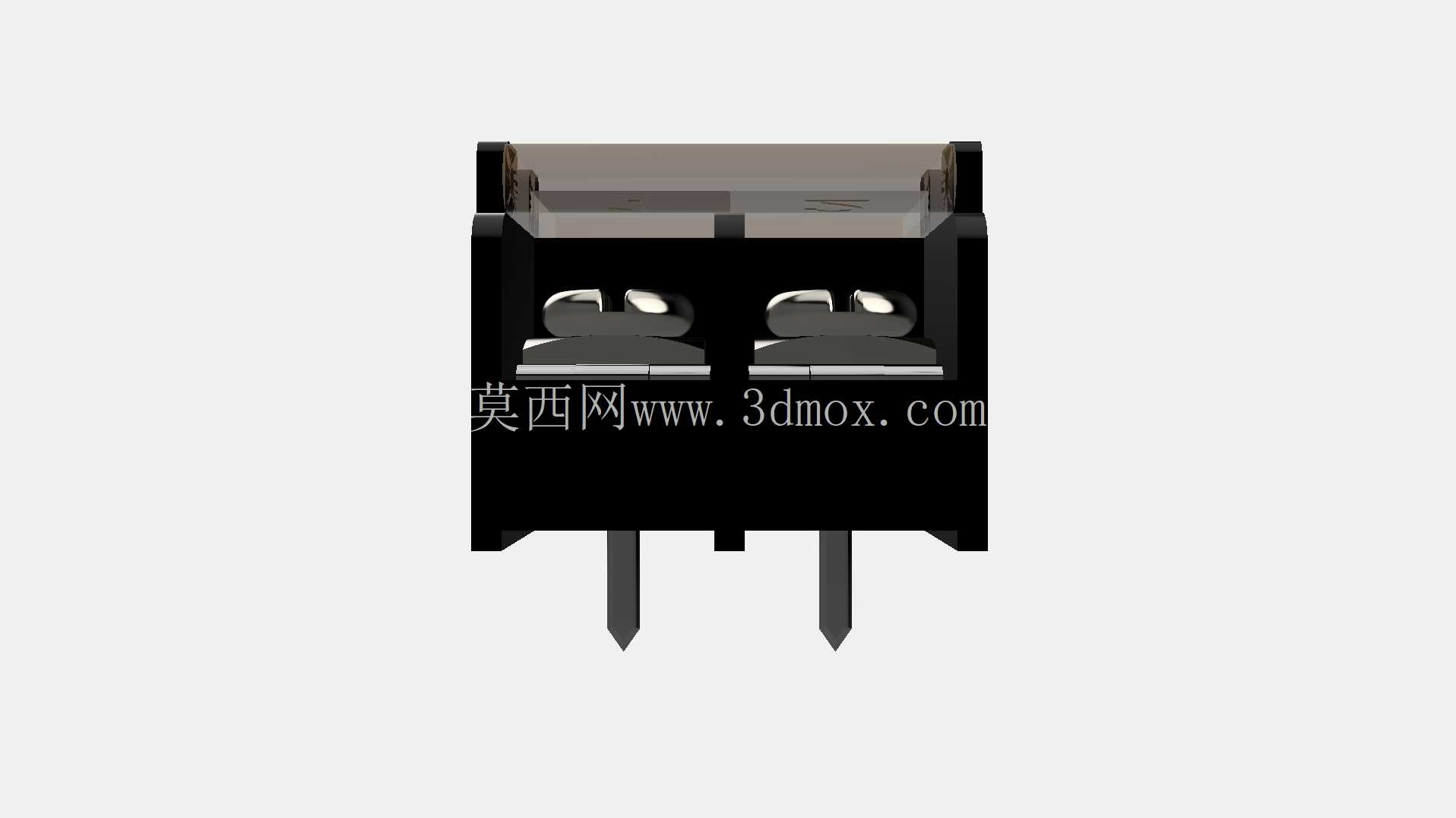

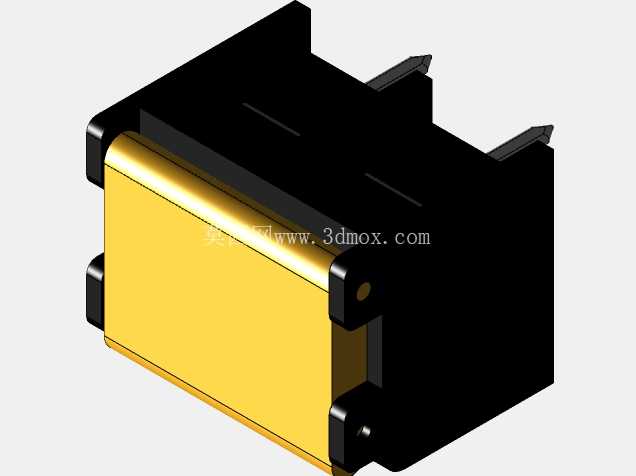

　　从结构设计来看，端子整体采用基座加透明防护盖的组合结构，黑色基座采用阻燃工程塑料注塑成型，具备足够的绝缘性能与结构强度，基座两侧设置了带安装孔的固定耳，除了依靠引脚焊盘与PCB固定之外，还可以通过固定耳穿装螺丝进一步加固，在存在振动的使用场景下，能避免端子受线束拉扯出现焊盘开裂、引脚脱焊的问题。基座内部的导电件采用铜质镀锡工艺，既保证导电性能，也能提升抗氧化能力，降低长期使用后的接触电阻，每个接线位配套螺丝锁紧结构，外部线束剥线后插入接线孔，拧紧顶部的锁紧螺丝即可完成导线固定，能适配不同线径的单股、多股铜导线，锁紧后导线拉脱力满足常规电气连接的可靠性要求。

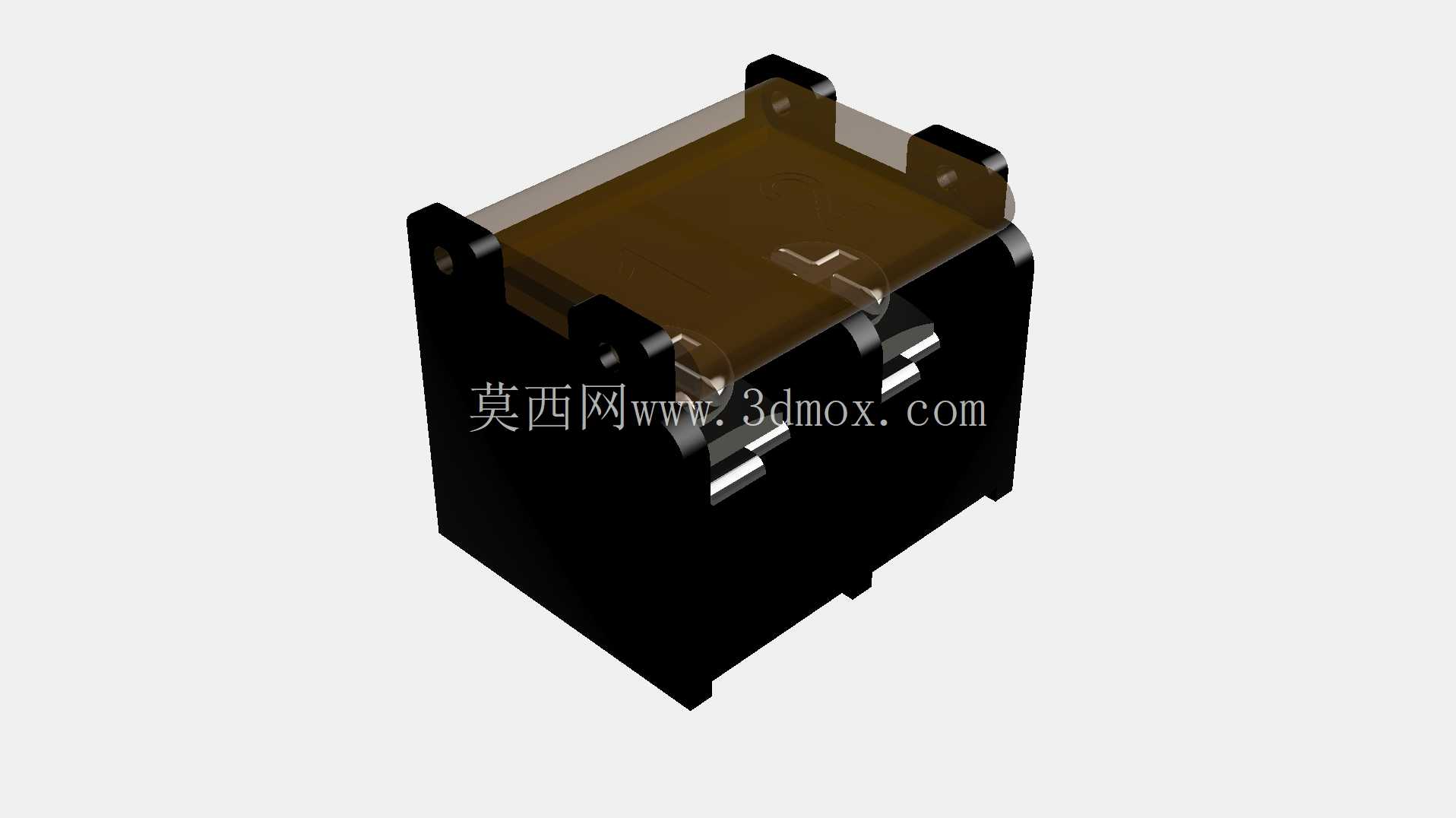

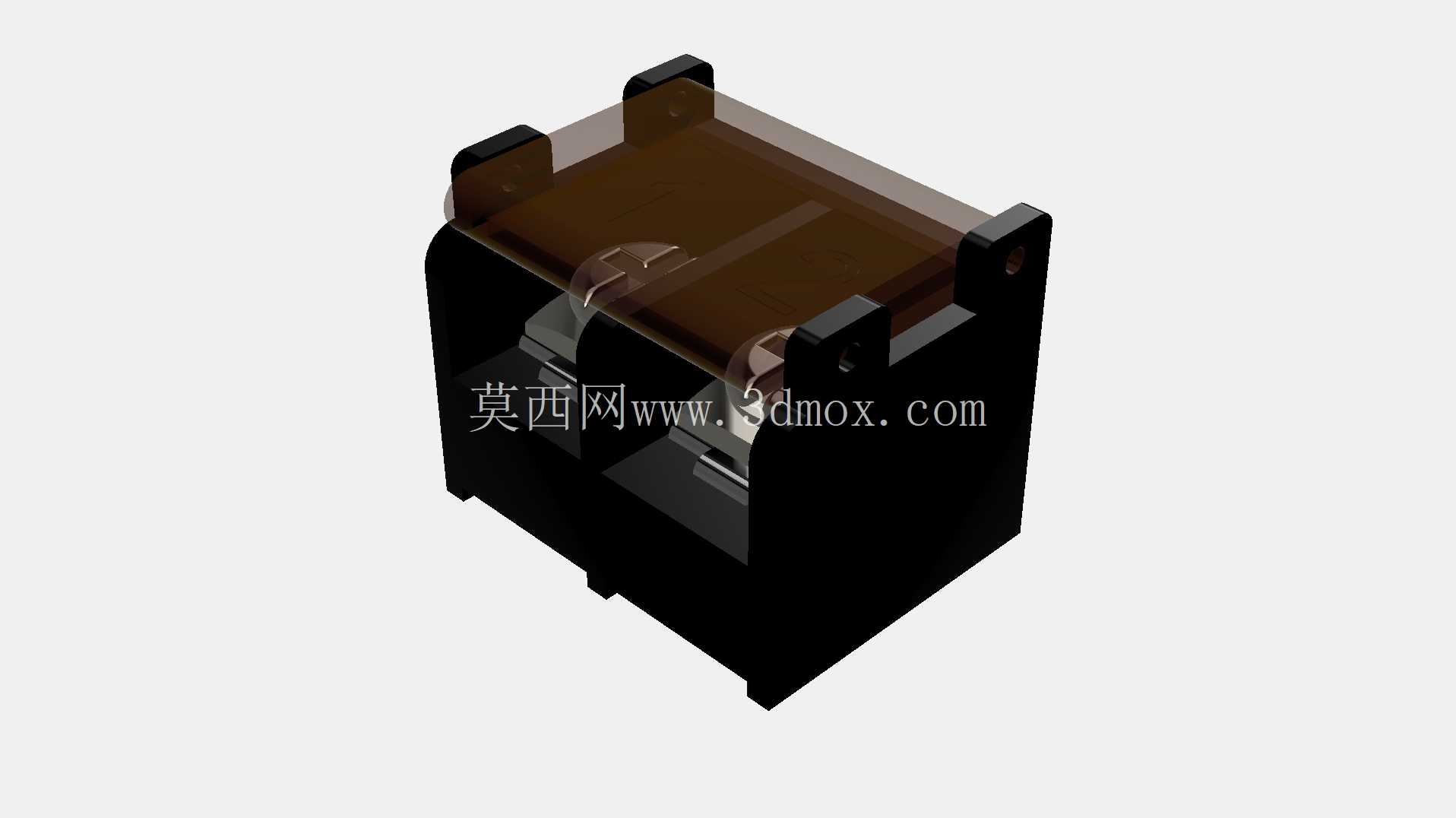

　　顶部的半透明茶色防护盖采用卡扣式安装，不需要额外工具即可扣合在基座上，一方面可以防护接线部位的螺丝与导电部分，避免现场布线时金属碎屑、灰尘落入接线位造成短路风险，另一方面半透明的材质也能让运维人员不用拆开防护盖就可以直观观察内部导线的锁紧状态，快速排查接线松动的故障。在PCB布局设计时，需要注意端子的安装边界：端子引脚的焊盘位置需要严格匹配9.5mm的极间距，引脚伸出PCB背面的长度控制在1.5-2mm范围内，避免焊锡溢出造成相邻引脚短路；基座在PCB上的投影区域要预留足够的安装空间，尤其是端子前后侧要留出接线操作的空间，方便施工人员用螺丝刀拧紧锁紧螺丝，两侧固定耳的安装孔位置要对应预留焊盘或者螺丝过孔，根据设备的抗振要求选择是否加装固定螺丝。

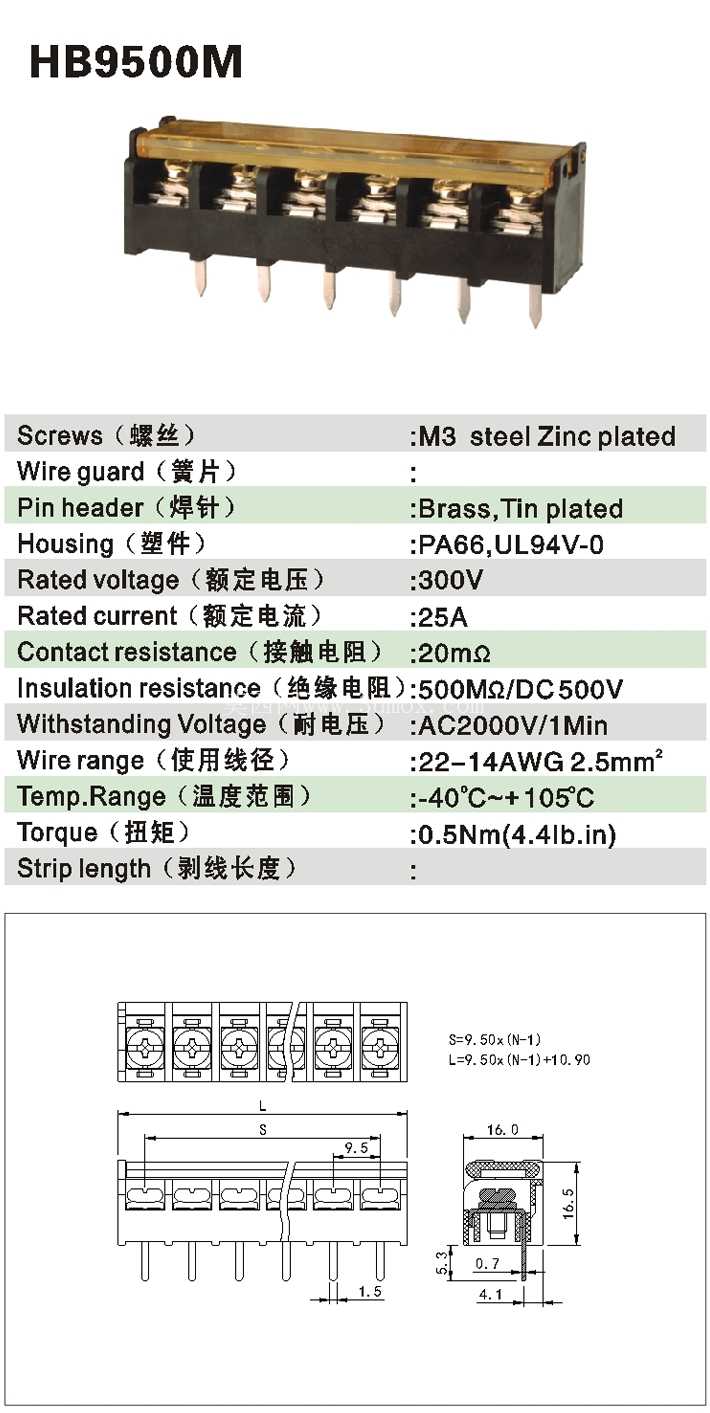

　　这类端子广泛应用在小型通讯模块、工控信号采集板、小家电控制板、电源模块的板端接线场景，相比插拔式的接插件，螺丝锁紧式的接线端子对导线的适配性更强，不需要提前压接冷压端子，现场施工时只需要剥去合适长度的导线绝缘层即可完成接线，对施工工具的要求更低，适合小批量设备生产、现场改装类的应用场景。设计建模过程中，需要重点关注几个配合尺寸的公差：基座内部导电件的卡槽尺寸要和导电件的外形尺寸匹配，保证导电件装入后不会出现松动偏移，避免接线时螺丝顶偏造成导线接触不良；防护盖和基座的卡扣配合尺寸要控制合理的过盈量，既要保证扣合后不会轻易脱落，也要避免卡扣过紧造成装配时基座或者防护盖开裂；引脚的位置度公差需要严格控制，保证端子可以顺利插装到PCB的对应孔位，不会出现个别引脚无法插入的问题。另外端子的外形高度也要适配设备内部的空间要求，这款带防护盖的端子整体高度较低，适合安装在设备内部空间紧凑的控制板上，不会和周边的 tall 元件或者设备外壳产生干涉。在实际选型应用时，需要根据回路的额定电流、额定电压参数确认端子的载流能力是否满足要求，9.5mm间距的2针端子通常可以承载10A以内的电流，足够覆盖大部分信号传输、小功率供电的回路需求，如果是更大电流的回路则需要选用更大间距、更多导电接触面积的端子规格。
