微型三刀双掷面板安装拨动开关结构

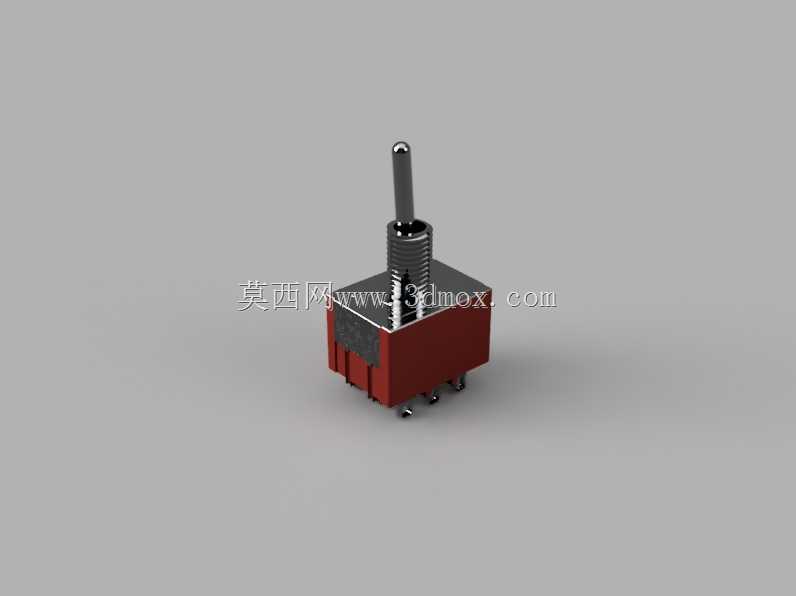

　　做小型电控设备面板布局的时候，这类微型拨动开关的选型和建模往往是容易被忽略的细节，很多新手工程师在做面板开孔、内部走线排布的时候，只看厂家给的平面尺寸标注，忽略了开关本体的立体占位、拨杆操作的活动空间，最后装完要么拨杆碰面板上的标识牌，要么开关底部引脚和内部PCB板上的其他元件干涉，返工调整的成本很高。这个模型还原的是常用的MTS系列3PDT规格拨动开关，也就是三刀双掷结构，单颗开关可以同时完成三路独立电路的通断切换，在小型音频效果器、便携测试仪器、低压工控信号切换回路里用得非常多，相比单刀、双刀的同尺寸开关，它能在同样的面板开孔面积下实现更多回路的同步控制，能有效压缩小型设备的面板占用空间。

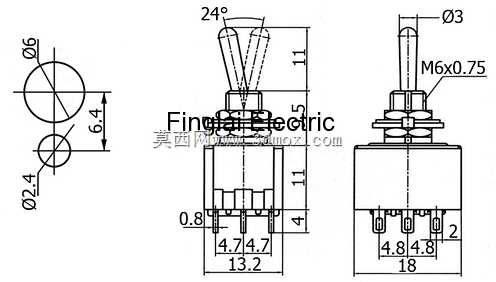

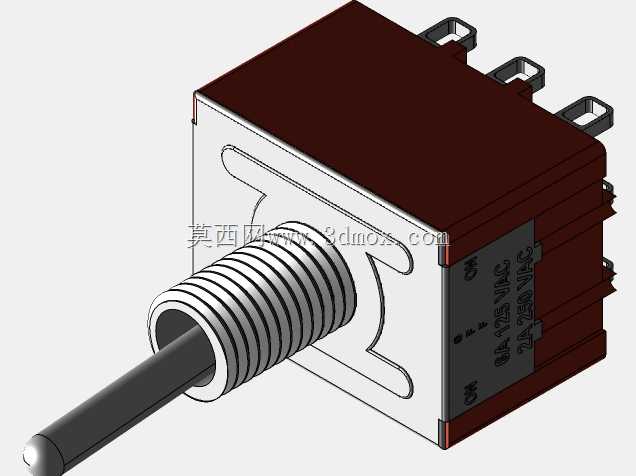

　　从结构设计上看，这类开关的安装逻辑是面板嵌入式固定，本体上方带六角螺纹锁紧结构，装配的时候从面板正面把开关本体插入开好的安装孔，从面板背面拧上配套的六角锁紧螺母就能完成固定，不需要额外的固定支架，安装效率很高，适合小批量设备的装配作业。建模的时候首先要卡准几个核心安装边界：首先是面板开孔的直径，这个尺寸直接决定了面板加工的参数，开小了开关插不进去，开大了锁紧螺母压不住面板，会出现开关松动、拨杆操作的时候本体跟着转的问题；其次是开关本体在面板背面的伸出长度，这个尺寸要和内部PCB板到面板的安装距离匹配，引脚的长度、折弯角度也要和PCB上的焊盘位置一一对应，不然焊接的时候会出现引脚对不准焊盘、硬掰引脚导致开关内部结构损坏的问题。拨杆部分的尺寸也不能随便做，首先是拨杆的直径和伸出面板的高度，要考虑操作的时候的手指触感，还要预留拨杆扳动的全行程活动空间，很多人建模的时候只做了拨杆垂直居中的状态，没算扳到左右两个档位时拨杆的倾斜角度对应的空间范围，最后装完拨杆扳到极限位置会碰到旁边的其他按钮或者电位器旋钮，导致操作卡滞。开关底部的引脚排布是标准的3PDT间距，一共9个引脚，分成两排排布，每一排对应一个刀的两个掷位和公共端，建模的时候引脚的位置公差要控制在合理范围内，因为这类开关都是波峰焊或者手工焊接到PCB上的，引脚位置偏了0.5mm以上就很难顺利插装。

　　外壳部分采用的是绝缘耐温的工程塑料基座，金属部分除了拨杆、锁紧螺纹件和内部的导电触点，其余外露部分都做了绝缘处理，避免在金属面板上安装的时候出现短路问题。实际选型应用的时候，这类开关的额定电流电压参数要和回路的负载匹配，不能用在大电流的动力回路里，一般都是用在信号回路、低压控制回路里，拨杆的操作力度也有不同的规格，做便携设备的时候可以选操作力度稍轻的，做工业类小型设备的时候可以选操作力度稍重的，避免运输过程中震动导致开关误触发。建模过程中还要注意开关本体的棱角处理，实际产品的塑料基座边缘都是有小倒角的，不会是尖锐的直角，不然装配的时候容易刮伤导线的绝缘层，锁紧螺母和面板接触的位置一般会配一个薄的防滑垫片，建模的时候如果要做完整的装配效果，这个垫片也不能漏掉，它能增加锁紧的摩擦力，避免设备使用过程中螺母松动。另外拨杆的顶部一般会做一个防滑的滚花结构，或者套一个绝缘的塑料帽，提升操作的时候的摩擦力，戴手套操作的时候也能顺利扳动，不会打滑。

　　很多人做这类小元件的模型的时候，觉得尺寸小就随便拉个方块凑数，实际上在做整机装配干涉检查的时候，小元件的尺寸精度反而更重要，因为小型设备内部的空间本来就很紧凑，差个一两毫米就可能装不上，这个模型把各个部分的装配间隙、活动行程都做了还原，不管是用来做面板布局的干涉检查，还是做产品宣传的渲染图，都能直接用，不需要再花时间调整尺寸。在做内部走线规划的时候，还要考虑开关引脚周围的走线空间，因为焊接的时候焊锡会有一定的厚度，引脚之间要留够安全绝缘距离，避免相邻引脚之间出现焊锡短路的问题，开关本体和旁边的电解电容、接插件等较高元件之间也要留够至少2mm的间隙，方便焊接作业的时候有操作空间，不会因为元件太近导致烙铁头碰坏其他元件。
