Winstar1602字符液晶显示模块结构设计

在工业控制终端、小型嵌入式检测设备、手持数据采集装置这类对显示空间有严格限制的场景里，1602规格的字符型液晶始终是选型清单里的高频选项，这类显示模块不需要复杂的图形驱动逻辑，仅通过并行或串行指令就能完成固定字符、自定义符号的输出，能在极低的主控资源占用下完成设备运行状态、参数数值、故障提示这类核心信息的传递，适配绝大多数不需要复杂图形交互的低成本设备需求。

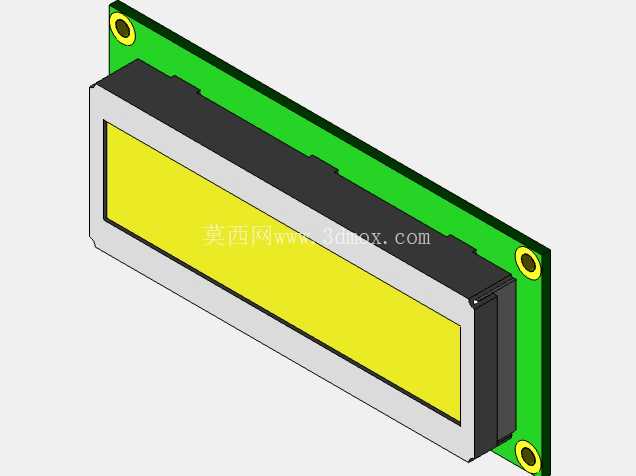

本次还原的WH1602J显示模块结构，完全依照原厂公开的机械尺寸规范搭建，建模过程中优先保证安装配合面的尺寸精度，没有额外添加冗余的底部辅助组件与备用LED焊盘细节，把建模重心放在结构工程师选型、安装阶段需要核对的核心边界上。模块整体采用矩形板载结构，PCB基材作为整个组件的承载基底，四个角位预留了标准的圆形安装固定孔，孔位周边做了环形焊盘加固处理，避免安装时螺丝锁紧造成PCB基材开裂，固定孔的中心距、孔径尺寸完全匹配通用1602模块的安装规范，能直接适配市面上绝大多数现成的1602模块安装座、面板开孔位，不需要重新调整安装结构。

显示区域位于PCB板的中心位置，外围是一圈灰色的液晶封装边框，边框做了微凸的台阶设计，装配时能和面板的视窗开口形成定位配合，避免模块装偏后出现视窗漏边的问题；中间的黄绿色显示基片是字符输出的核心区域，表面做了哑光处理，能在常规室内光照下减少反光，保证字符显示的清晰度。PCB板的下边缘排布了整排的直插式焊盘引脚，引脚间距采用标准2.54mm排针间距，既可以直接焊接排针插接到主板的对应插座上，也可以通过飞线连接，适配不同的主板布线空间，焊盘的长度、宽度都依照焊接工艺要求做了优化，既能保证手工焊接时的焊锡附着量，也不会因为焊盘过大造成相邻引脚连锡短路。

从设计逻辑上看，这类字符液晶模块的结构设计始终围绕“通用适配”这个核心目标，所有外部安装尺寸、引脚定义都遵循行业通用规范，结构工程师在做设备面板设计、主板布局的时候，不需要针对特定品牌的模块做定制化调整，只要预留出标准1602模块的安装空间，就能兼容不同厂商的同规格产品，大幅降低供应链的替代风险。建模过程中特意还原了PCB板上的定位缺口、边框的倒角细节，这些细节虽然不影响核心功能，但在做虚拟装配干涉检查的时候，能准确模拟模块和周边结构件的配合状态，比如面板视窗的压边尺寸、安装柱的高度是否会和模块背面的凸起元件产生干涉，都能通过三维模型提前完成验证，减少打样阶段的结构修改次数。

在实际设备装配场景里，这类模块通常有两种安装方式：一种是通过四个角的安装孔用铜柱固定在主板上，屏幕正面和设备面板之间贴一层薄的泡棉胶，既可以防尘，也能消除模块和面板之间的装配间隙；另一种是用塑料卡扣框架直接把模块卡在面板的开孔上，不需要额外打螺丝，能提升装配效率，这两种安装方式对应的结构空间需求，都能在这个三维模型里完成尺寸核对，包括模块整体的厚度、屏幕表面到PCB背面的总高度，都做了精准还原，方便结构工程师在布局时预留足够的装配空间，避免出现模块装上去之后顶到面板或者和主板背面元件干涉的问题。

不同于带触控的大尺寸彩屏，1602字符液晶的结构非常简洁，没有复杂的叠层结构，整个组件的可靠性更高，抗振动、抗干扰能力更强，适合用在工业现场的小型控制设备、充电桩的状态显示模块、小型检测仪器的参数显示面板这类对稳定性要求高、显示内容简单的场景里。建模时没有过度简化安装相关的结构细节，比如固定孔的沉台空间、引脚的伸出长度、边框的高度差这些容易在装配时出问题的位置，都按照实际尺寸做了还原，能直接用于整机的虚拟装配、BOM表的搭建参考，也能作为面板开孔、安装柱定位的尺寸依据，不需要再额外对照二维图纸反复核对尺寸。
