拖车用可调式升降支撑托轮结构

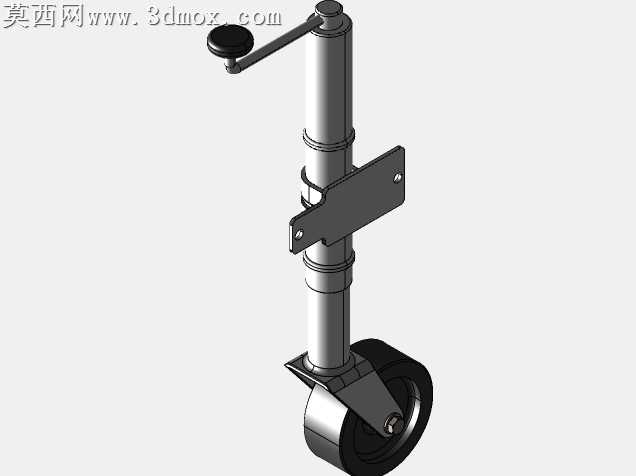

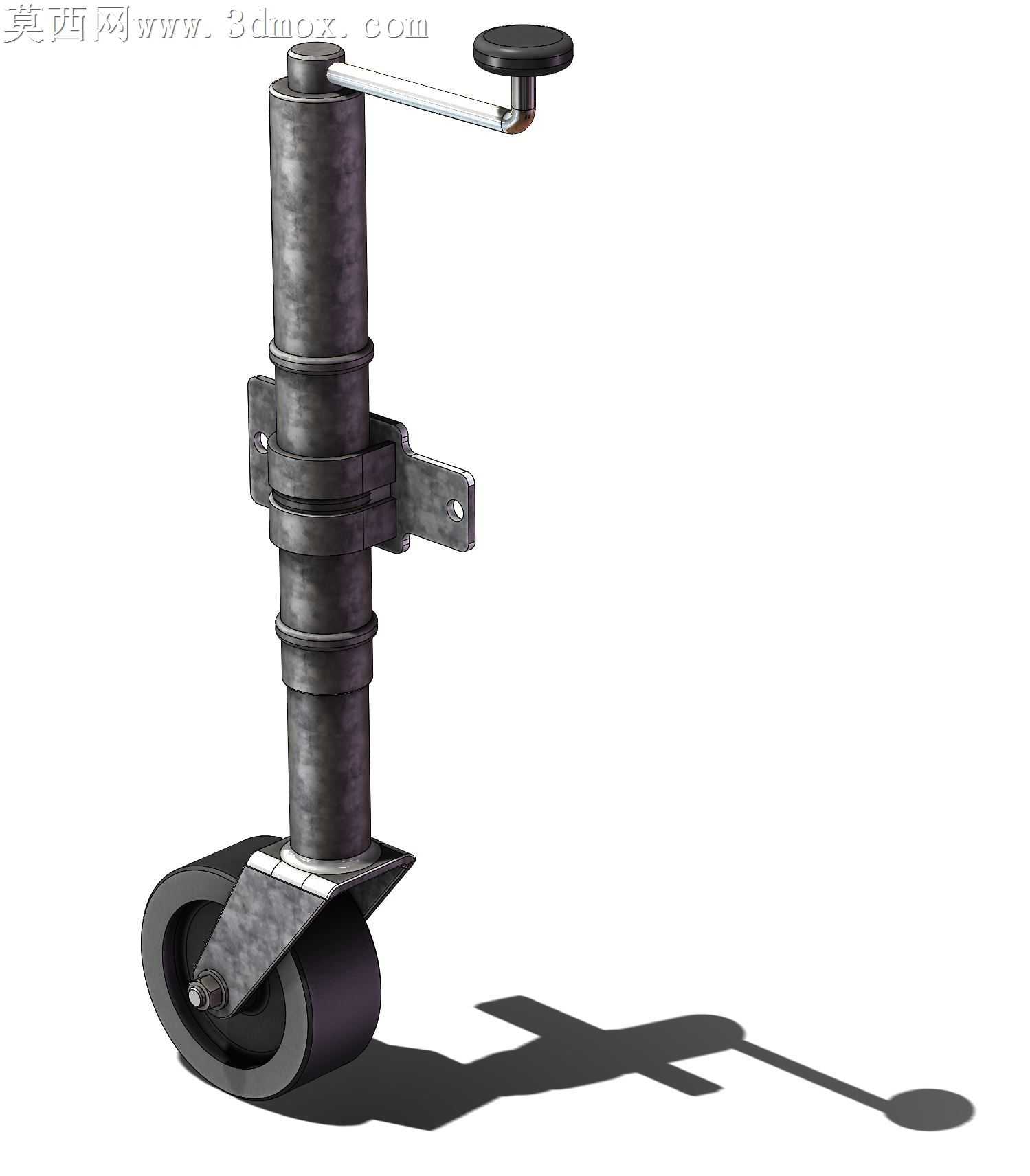

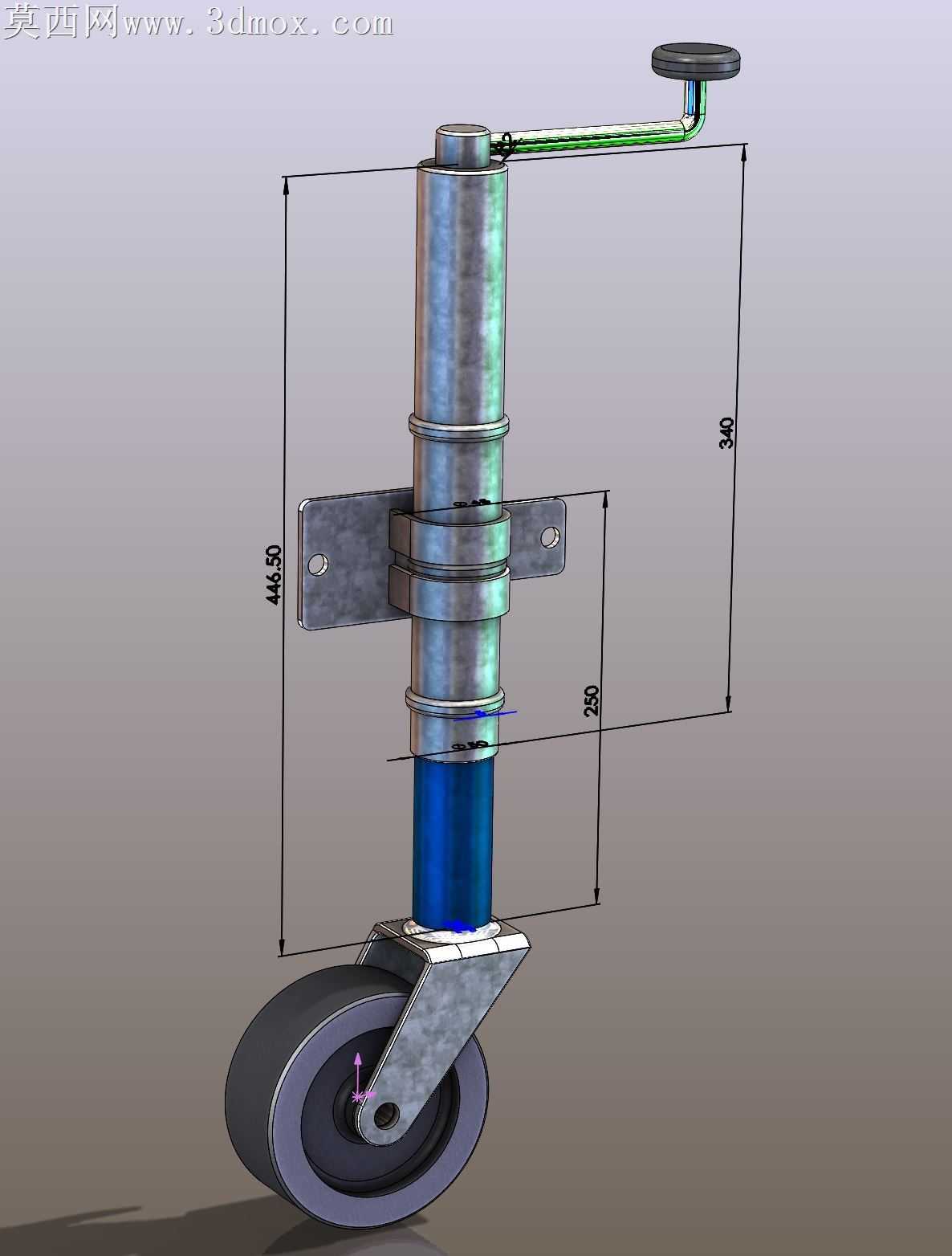

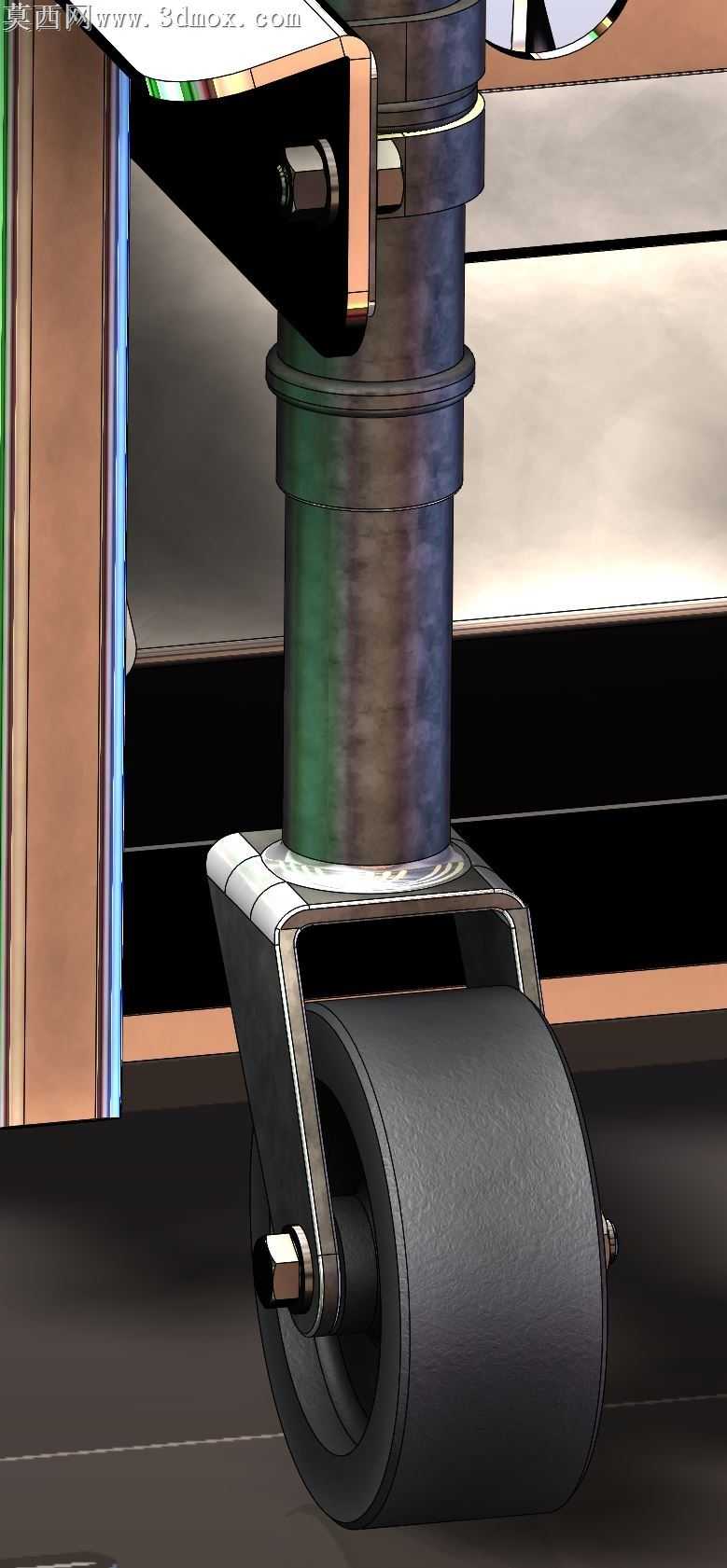

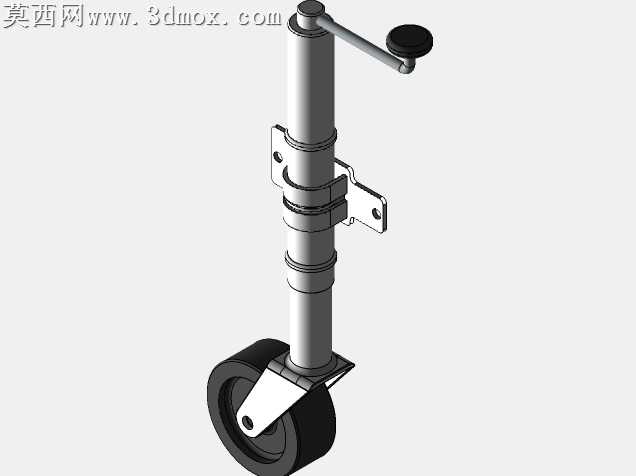

本作品为拖车配套的可调式支撑托轮三维建模成果，建模过程以实物逆向测量数据为基础，对前期上传的初版模型进行了结构优化与细节修正，完整还原了实物的装配关系与功能特征。建模阶段采用参数化设计思路，先通过草图绘制各零件的截面轮廓，再通过拉伸、旋转、扫描等基础特征命令构建主体结构，针对外管、内伸缩管的配合段，严格按照实测的间隙尺寸建模，保证伸缩滑动的结构合理性；侧边的安装固定支架通过凸台、孔特征完成安装孔位的精准定位，还原了支架与管身焊接连接的结构形态；顶部的手摇操作结构，分别构建了摇臂、握持手轮的细节，还原了摇臂与内部升降丝杆的传动连接关系；底部的托轮部分，完整构建了轮架、滚轮、轮轴的装配结构，轮架与内管底端的连接结构、滚轮的转动配合间隙都按照实物比例还原。材质与渲染阶段，针对不同零件赋予对应材质：金属管身、支架、轮架采用做旧发黑的钢材材质，调整金属粗糙度、反射参数还原使用磨损的金属质感；顶部手轮采用黑色硬质橡塑材质，模拟防滑握持的表面质感；滚轮采用黑色耐磨橡胶材质，调整漫反射与凹凸参数还原橡胶轮胎的表面纹理；渲染时采用工作室光照环境，添加柔和的地面阴影，清晰呈现各部件的结构层次与材质差异，直观展示产品的外观形态。结构设计上，该托轮通过手摇驱动内部丝杆传动，带动内管在外管内伸缩，实现支撑高度的调节，侧边支架用于将整个部件固定在拖车车架上，当拖车停放时降下托轮起到支撑稳定作用，行驶时升起托轮避免剐蹭地面，整体模型完整还原了产品的功能结构，各零件可拆分用于装配模拟、结构校核，也可用于拖车配套部件的设计参考。
