带多孔安装基板的板装式单工位虎钳结构

　　在非标自动化设备的工件装夹环节、小型精密加工工位的工件固定场景中，这类板上安装的单虎钳结构，往往承担着小尺寸工件的快速定位与夹紧功能，区别于传统台虎钳的落地或台边安装形式，该结构直接依托带阵列安装孔的基板完成固定，适配多工位拼接、模块化工装搭建的实际需求。从实际功能来看，该虎钳的核心作用是为待加工、待模拟装配的工件提供稳定的夹紧力，避免工件在加工受力、模拟运动过程中出现位移偏差，其夹紧行程适配常规小尺寸机械零件、电子结构件的装夹范围，钳口的平直度设计保证了装夹基准的一致性，减少重复装夹带来的定位误差。

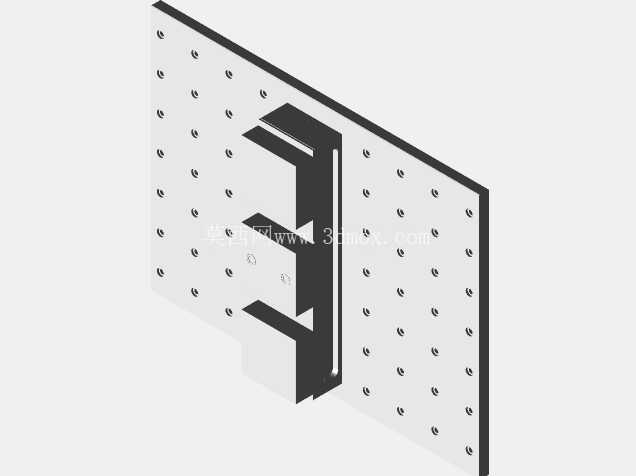

　　设计思路上，整体采用模块化拆分逻辑，将虎钳主体与安装基板做分离式设计，基板上的阵列通孔按照标准孔距排布，既可以单独安装该单虎钳完成单工位装夹，也可以在同一块基板上并排安装多个同规格虎钳，组成多工位并行装夹工装，适配批量零件的加工或检测需求；虎钳主体的滑动副采用低摩擦的导向结构，保证夹紧动作的顺畅性，钳身的加强筋结构在控制整体重量的前提下，提升了钳体的刚性，避免夹紧力过大时出现钳身形变影响装夹精度。从安装边界来看，基板的厚度选取兼顾了安装刚性与整体重量，阵列孔的孔位公差按照工装安装的通用公差要求设计，可直接与标准型材框架、设备工作台面的安装孔位匹配，不需要额外做转接板加工；虎钳主体安装到基板上时，通过基板的孔位可灵活调整安装位置，适配不同长度尺寸工件的装夹需求，钳体的高度尺寸经过优化，保证装夹工件后，工件的加工面高度与常见加工主轴、检测探头的作业行程匹配，不需要额外垫高或调整设备Z轴行程。

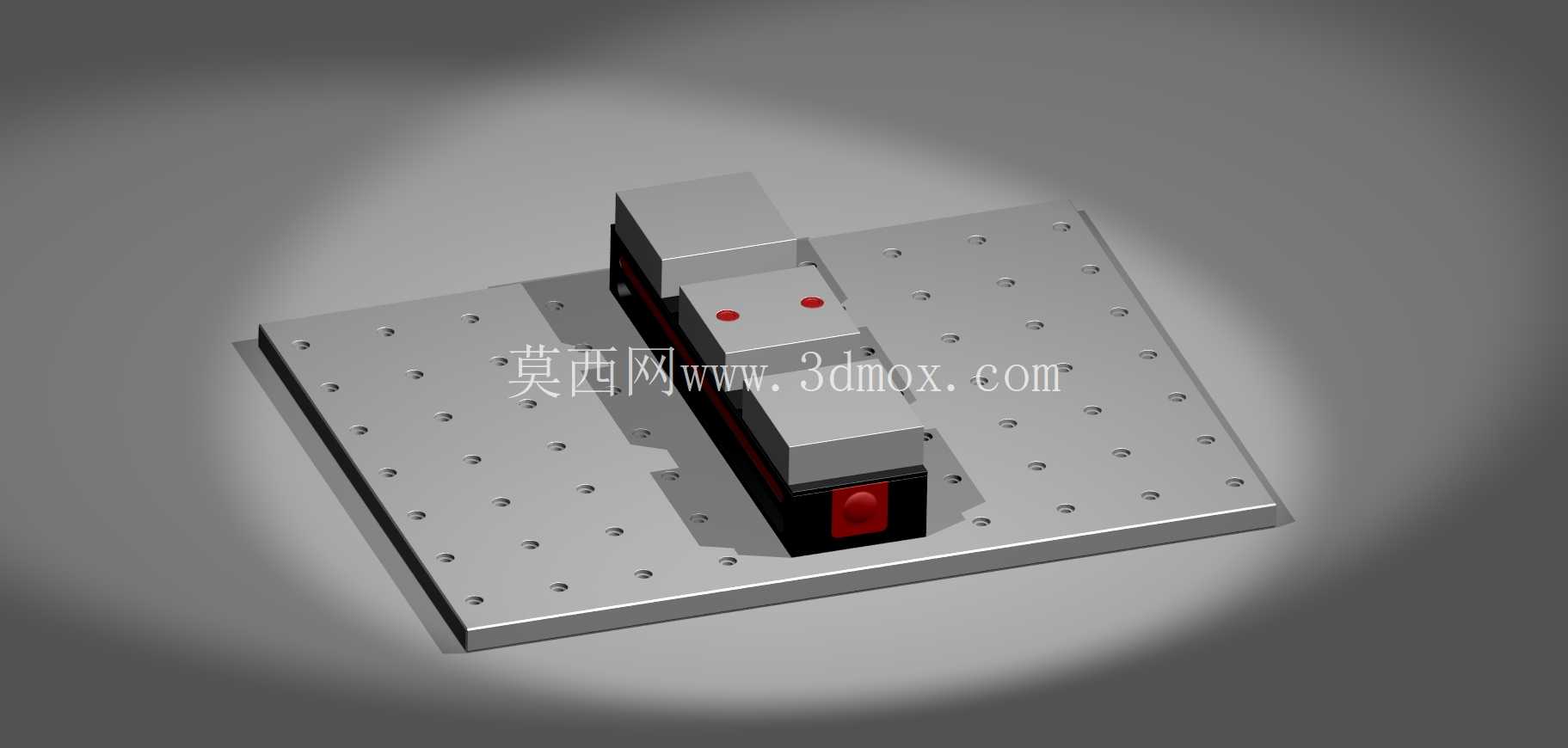

　　外形尺寸方面，虎钳闭合状态下的整体轮廓不超出基板的有效安装范围，钳口打开到最大行程时，活动钳身也不会超出基板边缘，避免与周边其他工位的工装、设备运动部件产生干涉；钳身侧面的红色标识点为安装定位标记，方便快速对齐基板上的安装孔位，减少工装调整的对位时间，钳体端部的红色操作部件为夹紧驱动端，可适配手动扳手、气动驱动头的连接，既可以作为手动工装使用，也可以简单改造为气动自动夹紧工装，适配不同自动化程度的工位需求。

　　在设备模拟搭建场景中，这类虎钳模型可以直接导入到设备的整体装配仿真环境中，验证工装与工件、设备执行端的运动干涉情况，提前排查工位布局的不合理之处，减少实物加工后的整改成本；在实际加工场景中，该结构的虎钳因为安装灵活、占用空间小，常被用于小型CNC加工工位、电子产品组装工位、零件尺寸检测工位的工件固定，其多孔基板的设计也方便集成定位销、辅助支撑等其他工装配件，拓展装夹的适配范围，针对异形工件的装夹，也可以在钳口位置加装定制化的钳口垫块，不需要改动虎钳主体结构即可完成适配，大幅降低工装改造成本。导向结构的间隙设计经过反复验证，既保证滑动顺畅无卡滞，又将钳口的上下晃动量控制在精密装夹允许的公差范围内，保证夹紧后工件的基准面与基板平面的平行度满足加工、检测的精度要求；基板的平面度按照工装基板的通用精度要求加工，保证虎钳安装后基准面的平面度一致性，多个虎钳并排安装时，所有钳口的基准面可以保持在同一平面内，方便多工位工件的统一加工或检测作业。
