四面组合式虎钳夹持基座结构设计

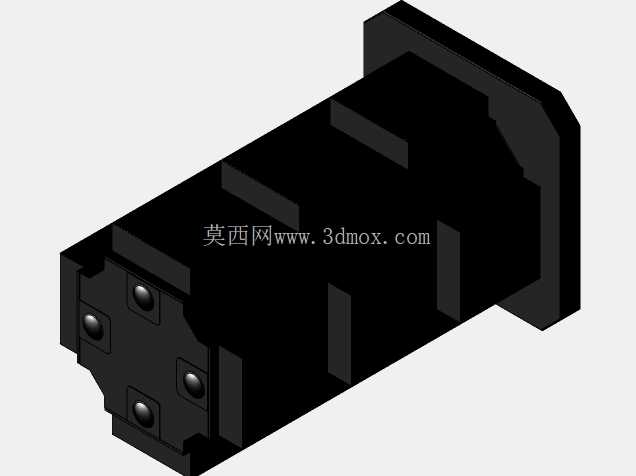

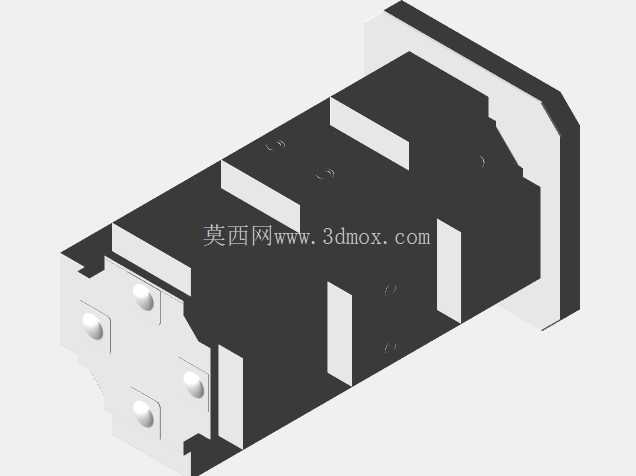

　　这款四面夹持基座的结构设计，核心面向多工位并行加工的工装场景，在小型精密零件的铣削、钻孔、轻度打磨工序中，能同时在四个立面提供独立的夹持工位，减少工序间的工件装夹换型时间，适配小型加工中心、桌面级数控设备的工作台装夹需求。从结构布局来看，整体采用立式方柱形态，底部设置一体化的安装法兰底座，底座边缘做了倒角处理，既避免安装时的锐边磕碰，也能在工作台T型槽固定时提供足够的压紧接触面，底座的安装孔位按照通用小型机床的工作台槽距做了适配，不需要额外制作过渡连接板就能直接完成固定。

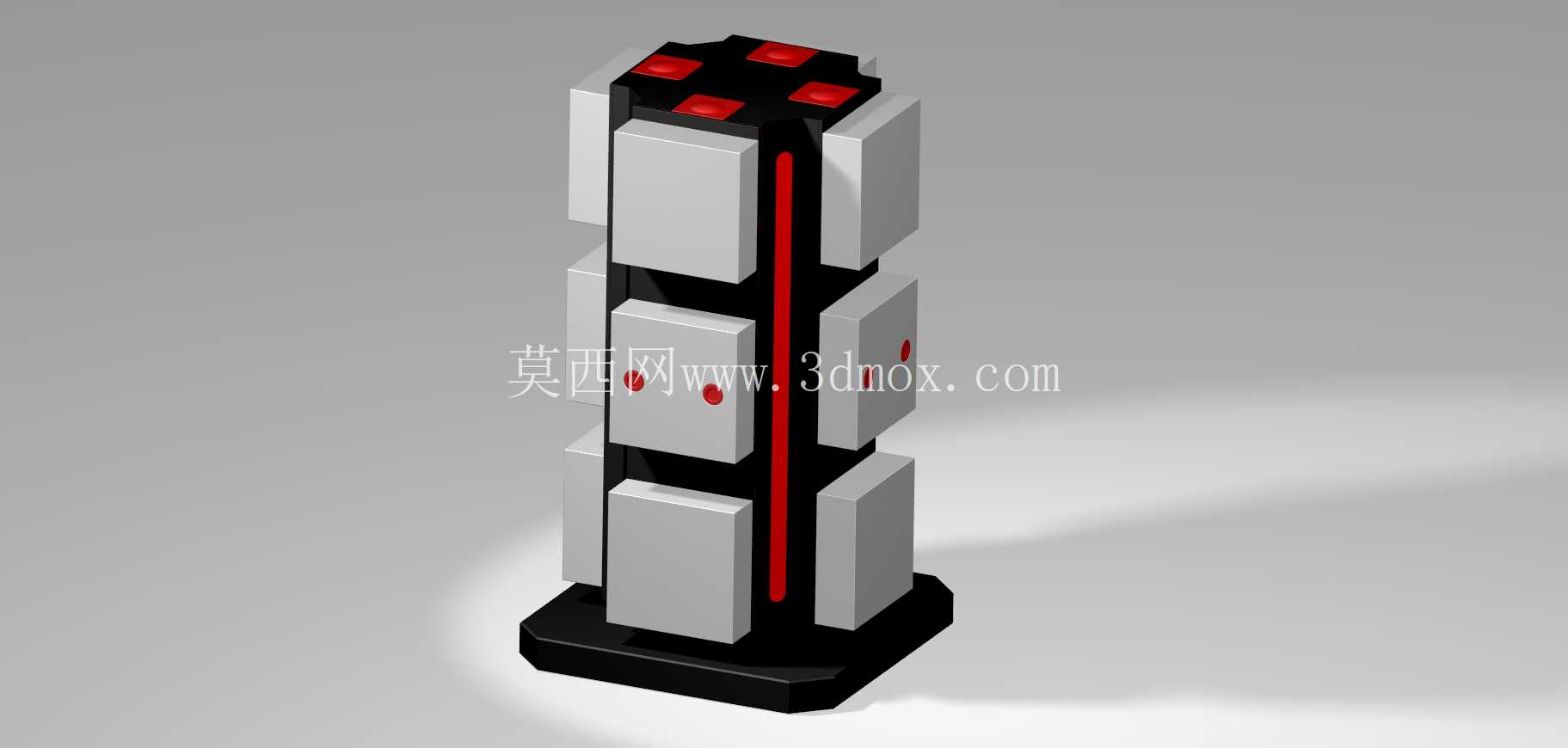

　　柱体部分采用分层堆叠的模块化设计，每一层的四个立面都独立配置了夹持滑块单元，相邻立面的夹持机构在内部做了空间避让，不会出现动作干涉，每个夹持单元的行程做了统一限定，针对常见的小型方形、矩形零件坯料，能实现快速对中夹紧，不需要反复调整夹持位置。柱体中心设置了纵向的传动杆通道，将四个立面的夹持滑块的驱动逻辑做了整合，顶部的四个红色操作端是独立的锁紧触发位，操作人员可以根据加工需求，单独锁紧某一个立面的工件，也可以同时锁紧四个立面的工件，实现多工件同步加工。在设计细节上，所有夹持滑块的接触面都做了平面度公差控制，保证夹持时工件的定位基准统一，滑块与柱体导轨的配合面采用了间隙适配设计，既保证滑动顺畅无卡滞，也避免间隙过大导致的夹持偏移。

　　柱体表面的红色标识条除了视觉对位作用外，也是内部传动机构的维护观察位，日常保养时可以通过标识条的位置判断内部传动件的磨损情况，不需要完全拆解柱体就能完成基础的维护检查。从安装边界来看，整体立式结构的占地面积远小于四个独立平口虎钳并排布置的占用空间，对于工作台面有限的小型加工设备来说，能有效释放工作台的可用空间，方便布置冷却管路、切屑吹扫装置。在实际应用场景中，这类多面夹持工装特别适合小型五金零件的批量初加工，比如小尺寸的连接块、定位片类零件，一次装夹就能完成四个工件的同工序加工，换料时只需要操作对应立面的锁紧机构，不需要停顿整个加工流程，能有效提升小批量零件的加工效率。结构设计时充分考虑了切屑排出的问题，每层夹持单元之间都预留了排屑间隙，加工产生的金属切屑不会堆积在夹持滑块的配合缝隙里，减少切屑卡滞导致的夹持精度下降问题。底座与柱体的连接采用了定位销加螺栓紧固的方式，保证柱体与底座的垂直度公差控制在工装要求范围内，长期使用不会出现柱体倾斜导致的加工基准偏移。每个夹持滑块的行程范围经过测算，能覆盖绝大多数小型零件的坯料尺寸，不需要更换钳口就能适配不同厚度的工件，针对特殊形状的工件，也可以在滑块夹持面加装定制钳口配件，拓展夹持适配范围。

　　整体结构没有采用复杂的异形曲面，所有零部件都采用常规的机加工工艺就能完成制作，加工成本可控，后期的易损件更换也不需要定制特殊规格的配件，适合小型加工车间、工装自制场景的应用。在受力结构上，柱体的壁厚做了针对性的加强，在夹持力达到常规平口虎钳的额定夹持力时，柱体不会出现形变，保证每个工位的夹持稳定性，即使在轻度铣削的切削力作用下，也不会出现工件移位的情况。顶部的操作端做了凸起的防滑设计，操作人员戴劳保手套也能完成锁紧操作，不需要额外的辅助工具，操作便捷性符合车间实际使用的需求。
