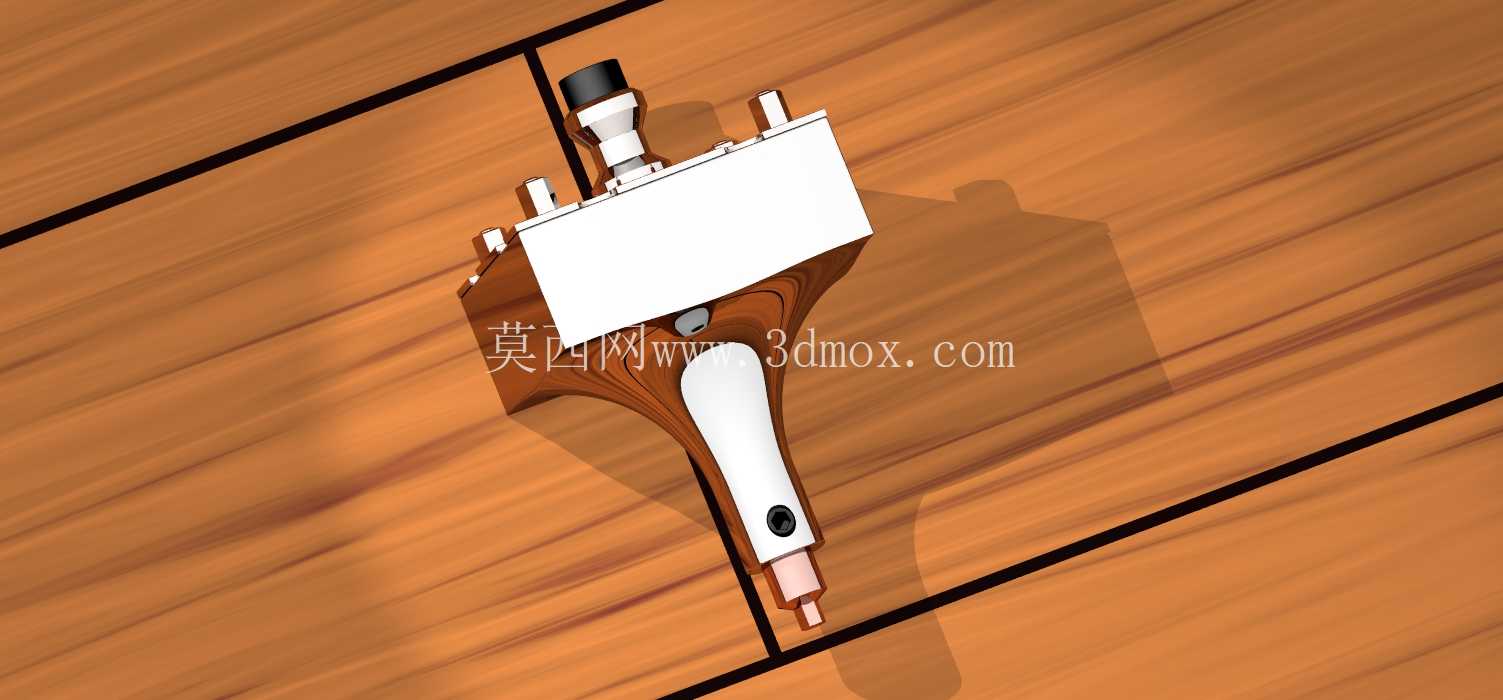

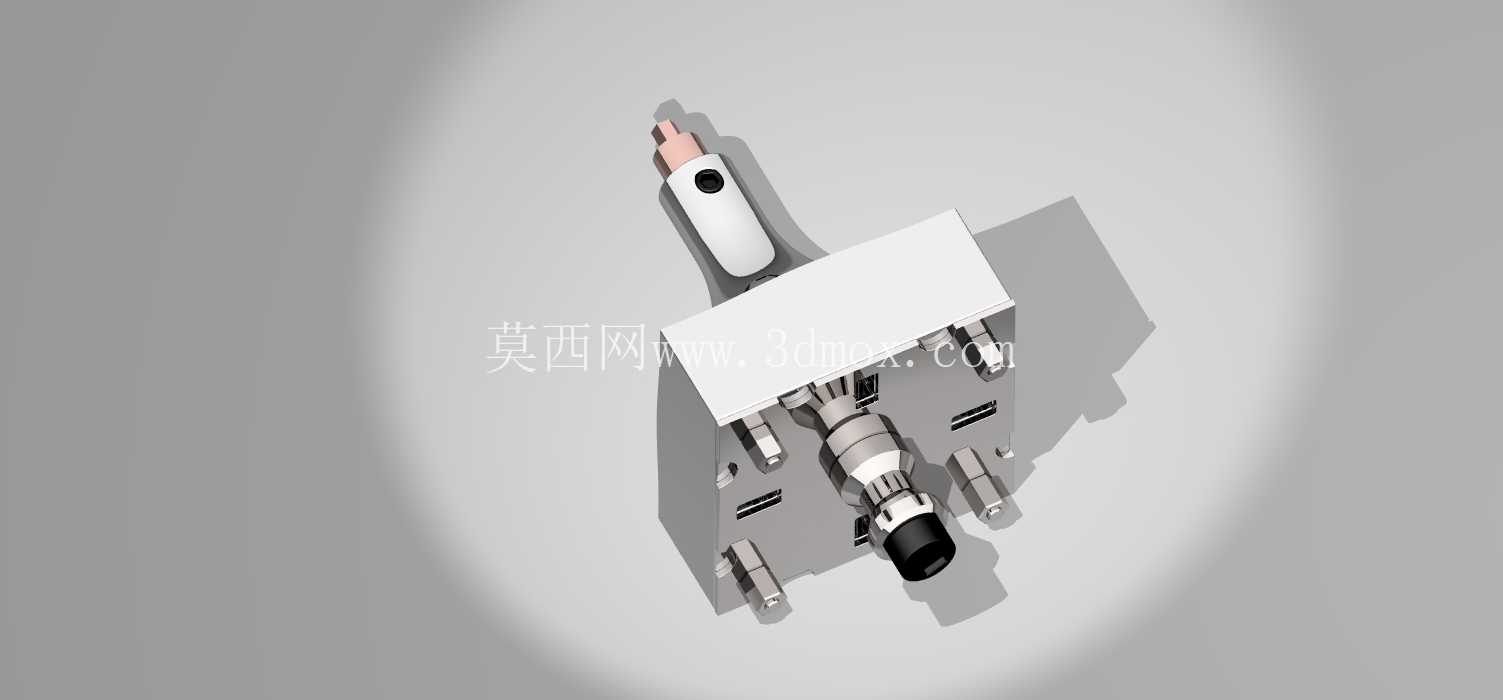

电火花加工用EDM电极及配套支架结构

　　这套EDM电极与配套支架，主要面向模具制造环节的电火花放电加工场景，尤其是压铸模具、铸造模具型腔的细微特征精加工工序，在模具车间的放电加工工位属于高频使用的工艺装备。日常生产中，当铣削加工无法触及模具型腔的深槽、窄缝、锐角棱边，或是热处理后硬化工件无法采用切削方式加工特征时，就需要借助这类电极完成放电蚀除作业，相比直接采购成品标准电极，配套定制化支架的结构能大幅减少电极装夹找正的辅助时间，适配车间内多数主流电火花机床的主轴装夹接口。

　　从功能特性来看，电极工作端的型面完全匹配待加工的型腔特征轮廓，放电间隙在设计阶段就预留了合理的蚀除余量，避免加工后出现尺寸超差问题；支架部分承担电极装夹定位、角度校正的作用，装夹基准面做了平面度处理，保证每次换装电极时的重复定位精度控制在放电加工允许的公差范围内，不需要每次上机都重新打表找正，能有效降低单工序的准备时长。设计过程中优先考虑了加工现场的实际使用痛点：常规EDM电极装夹时往往需要借助通用夹具调整角度，遇到异形电极时找正时间甚至超过实际放电加工时长，这套支架直接将电极的装夹角度、定位基准做了集成化处理，电极与支架的连接位置设置了防转定位结构，避免放电过程中电极受脉冲冲击力出现偏转，导致加工型腔错位。

　　外形尺寸方面，电极工作端的轮廓尺寸根据常见小型铸造模具的型腔特征范围设定，不会出现超出机床主轴行程的问题，支架的装夹柄部采用通用的标准夹头适配尺寸，能直接装夹在电火花机床的主轴夹头上，不需要额外加装转换套，安装边界上预留了足够的冲液空间，放电加工时工作液可以顺畅冲到放电间隙区域，及时带走蚀除的金属碎屑，避免积碳导致的电极烧伤、加工面粗糙度不合格问题。结构细节上，电极的非工作段做了减重处理，降低主轴的承重负载，长周期加工时不会因为电极自重出现下垂变形；支架上设置了锁紧结构，电极装入后可以通过侧面的锁紧件完成固定，拆卸时只需要松开锁紧件就能快速更换电极，不需要拆卸整个支架，适配批量模具加工时多电极轮换作业的需求。

　　实际使用时，操作人员只需要将支架预先装夹在机床主轴上完成一次基准找正，后续更换同系列电极时直接装入支架定位锁紧即可，能将单电极的换装找正时间压缩到原来的五分之一，尤其适合多型腔模具、多特征电极的连续加工作业。电极的型面加工精度直接决定最终模具型腔的成型质量，设计时将电极的损耗补偿量也纳入了尺寸考量，针对粗加工、精加工不同工序的电极损耗率，预留了对应的修整余量，不需要频繁重新制作电极就能完成整个型腔的粗精加工流程。支架的主体结构采用刚性较好的材质制作，放电过程中受脉冲冲击力不会产生微变形，保证电极的位置精度始终稳定，连接位置的绝缘处理也做了对应设计，避免放电过程中出现电流分流，损伤支架结构或是影响放电加工的稳定性。在模具制造车间的实际工况下，这类带集成支架的EDM电极，相比零散的电极装夹方式，能有效降低操作人员的劳动强度，减少人为找正带来的尺寸误差，尤其在铸造模具的浇口、排气槽、细微加强筋型腔的加工中，稳定的装夹结构能保证加工特征的一致性，避免出现同一模具不同型腔特征尺寸偏差过大的问题，后续模具量产时能保证铸件成型质量的稳定性。
