ESP32-CAM带OV5640镜头开发板结构设计

这款带OV5640镜头的ESP32-CAM开发板，是面向嵌入式视觉采集场景设计的硬件载体，在做结构适配前首先要理清它的实际使用边界——它常被用在小型物联网图像采集节点、桌面级视觉识别终端、低功耗远程监控点位这类场景里，不需要复杂的外接布线就能完成图像采集、WiFi传输的基础功能，很多做智能小设备开发的团队会直接用它做原型验证，省去核心图像处理模块的自研周期。

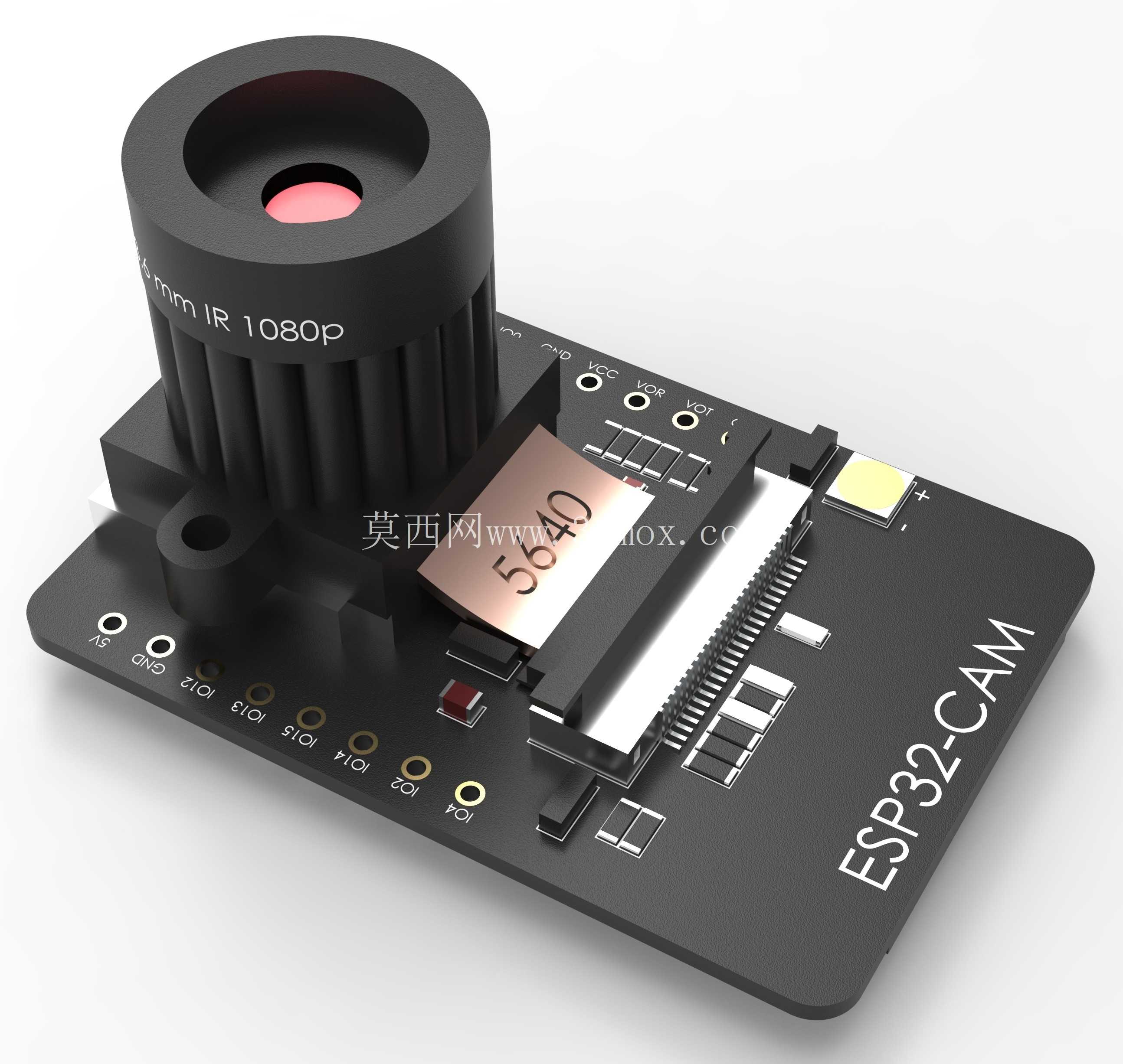

从结构设计逻辑来看，整个板卡采用矩形PCB作为承载基底，镜头模组布置在板卡一端的居中位置，镜头座做了加高的散热筋结构，一方面是给OV5640传感器留出足够的对焦行程，避免镜头底部元件和PCB上的贴片器件产生干涉，另一方面筋条结构可以增大镜头座的散热面积，长时间连续采集画面时，传感器工作产生的热量能通过镜头座的金属接触部分传导到筋条上散出，减少热噪点对成像质量的影响。镜头外圈标注了焦距和红外适配参数，实际装配时镜头可以通过螺纹微调焦距，适配不同物距的采集需求，结构上预留了0.5mm的螺纹调节余量，不会因为调焦过度导致镜头脱落。

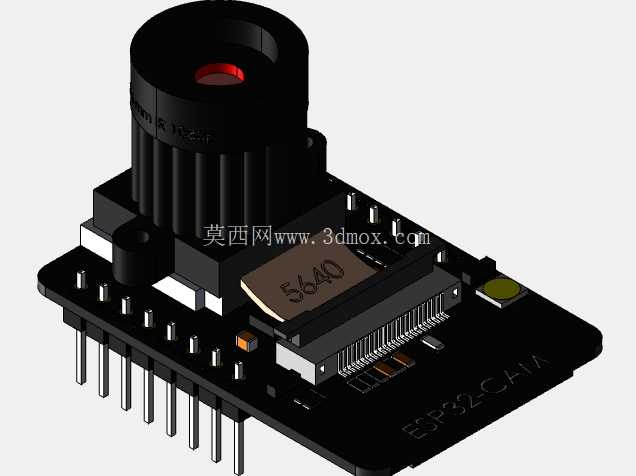

PCB板上的接口布局完全考虑了实际安装的便利性，板边一侧布置了FPC排线座，用来扩展外接显示屏或者其他外设，排线座采用卧式贴片设计，高度比镜头座低4.2mm，安装时不会和镜头的安装固定位产生空间冲突。板卡边缘均匀布置了2.54mm间距的排针焊盘，每个焊盘旁都丝印了对应的IO口定义，做外壳设计时可以直接在对应位置开出插接线的开口，不需要额外测量引脚位置。板载的存储卡槽布置在排线座旁，卡槽采用推入式结构，插卡方向和PCB平面平行，外壳设计时只需要在板边留出3mm宽度的插卡口即可，不需要在外壳顶面开孔，能提升整体外壳的密闭性。板上还预留了两个LED补焊位，一个是电源指示灯，一个是拍照补光灯，补光灯的照射角度和镜头光轴夹角控制在15度，近距离采集时不会产生明显的反光阴影。

安装边界方面，整个板卡的长宽尺寸控制在适配通用小型外壳的范围内，板厚1.6mm，四个角预留了M2的安装孔位，孔位距离板边的距离统一为3mm，做固定结构时可以直接用铜柱将板卡支撑在外壳内部，支撑高度推荐留5mm，给板底的贴片元件留出足够的安全间隙，避免底部元件和外壳底板接触造成短路。镜头部分突出PCB板面的高度为12.8mm，做外壳镜头开窗时，开窗直径要比镜头外径大1mm，给镜头的装配公差留出余量，同时可以在开窗位置加装亚克力保护片，保护片和镜头前端的距离控制在0.5mm，既不会蹭到镜头镜片，也能避免外部灰尘直接落在镜片上。

实际选型适配时要注意，这款板卡的供电引脚在板边的排针区域，输入电压范围适配常用的5V直流供电，结构设计时电源接口的位置要和安装场景的走线方向匹配，避免电源线弯折角度过大影响可靠性。板载的天线部分做在PCB板的边缘，安装时不要在天线区域覆盖金属件，否则会影响WiFi信号的传输强度，外壳对应天线的位置尽量用非金属材质，能有效降低信号衰减。镜头座的固定采用卡扣加胶粘的双重方式，常规振动场景下不会出现镜头偏移的问题，如果是用在高振动的移动设备上，可以在镜头座和PCB接触的位置额外点一圈固定胶，提升抗振性能。

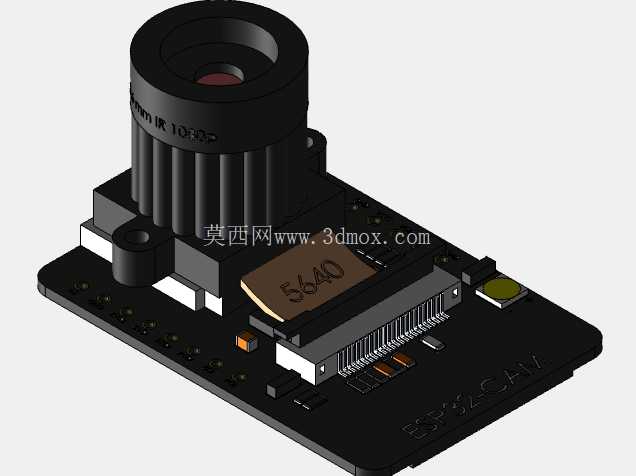

从建模还原的角度来说，所有贴片元件的高度都按照实际物料的标称尺寸做了还原，排针、按键、接口的位置公差控制在0.1mm以内，导入装配环境后可以直接用来做外壳的干涉检查，不需要反复测量实物尺寸。板卡上的丝印内容也做了对应还原，在做装配指导文档时可以直接引用模型视角，清晰标注各个接口的功能位置，减少生产装配时的错接概率。
