适配O4lite的2英寸V型尾翼穿越机机架结构

这款2英寸级别的FPV穿越机机架，核心定位是适配O4 lite图传系统的轻量化飞行平台，在小尺寸穿越机的应用场景里，主要覆盖室内近距穿梭、狭小空间航拍探查、新手入门练习以及轻量型创意航拍摄影的需求。不同于大尺寸穿越机偏向户外高速竞速、长距离远航的设计取向，2英寸机架的设计核心首先要平衡尺寸、重量与结构刚性三者的关系，毕竟小尺寸机型的动力冗余有限，每多一克的结构重量都会直接影响悬停油门、续航时长以及机动响应速度。

从结构设计思路来看，这款机架采用了V型尾翼的布局，而非传统穿越机常见的X型或者正十字型机臂布局，V型尾翼的结构设计核心优势在于优化偏航通道的控制效率，传统小尺寸穿越机因为机臂间距小、螺旋桨洗流干扰大，偏航打杆时往往会出现响应迟滞、转向掉高的问题，V型尾翼的两个尾撑结构在飞行过程中可以借助气流产生额外的偏航力矩，不需要完全依赖电机差速来完成转向动作，既降低了偏航动作下的动力损耗，也让转向过程的机身姿态更平稳，尤其是在室内慢速飞行、穿障过程中，精准的偏航控制能大幅降低撞机概率。

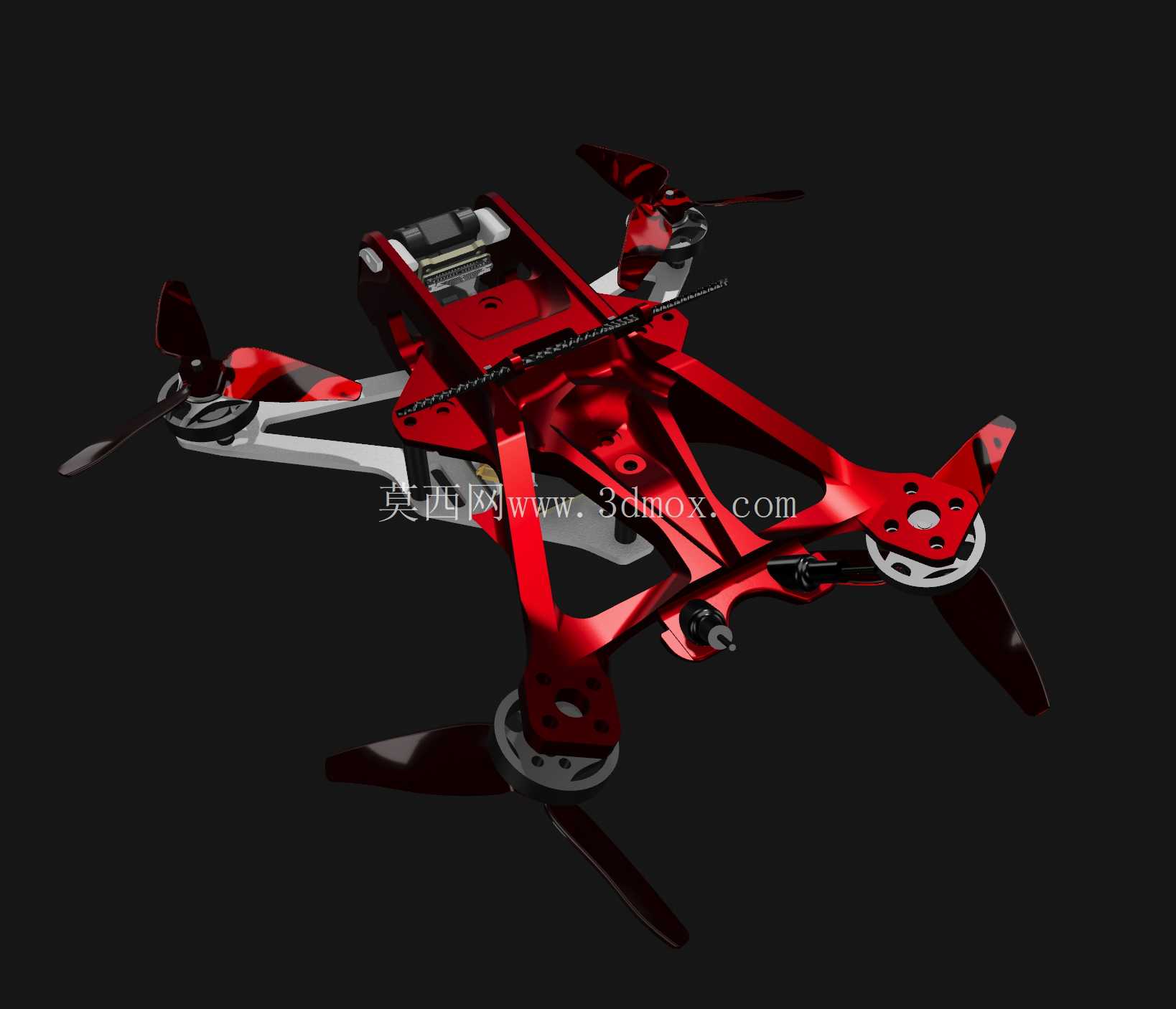

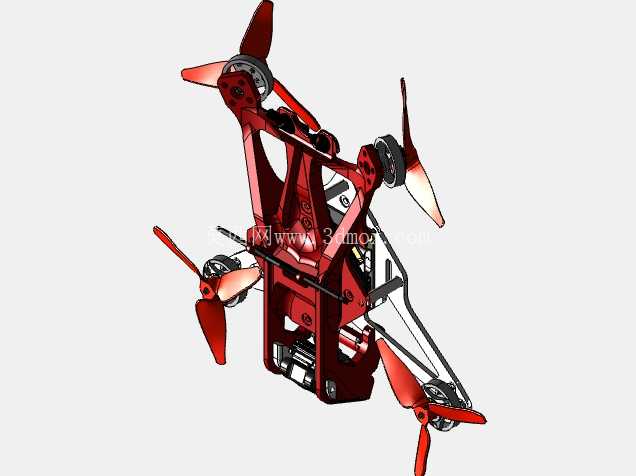

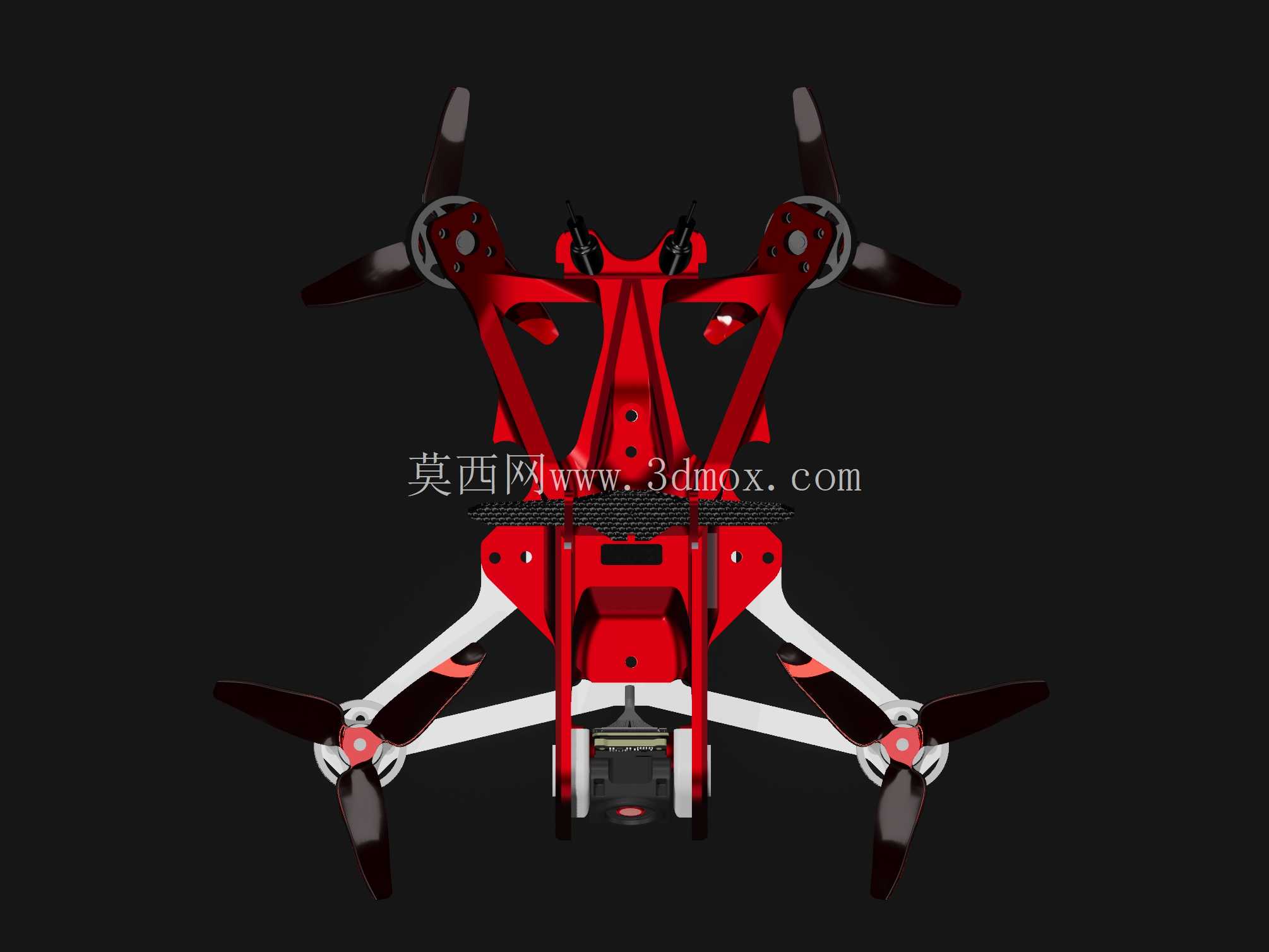

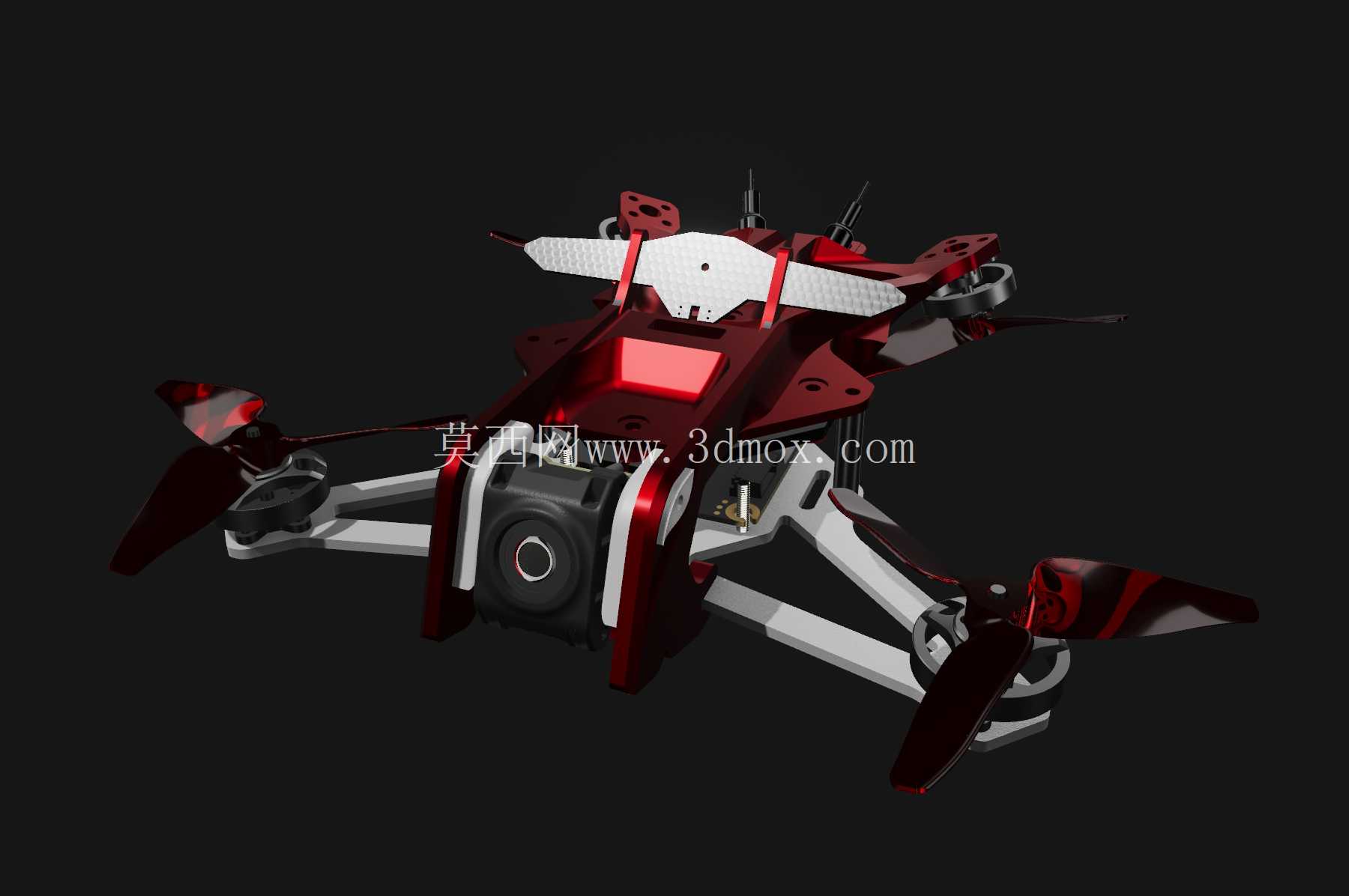

机架主体采用了分体式的板件拼接结构，核心的机身承载部分使用红色高强度板材加工，机臂部分则采用红白双色的复合结构，上层机臂与下层机臂通过柱式支撑件连接，既给飞控、电调、图传、摄像头等电子元件留出了足够的安装堆叠空间，也通过双层结构提升了机臂的抗扭刚性——小尺寸穿越机在炸机时最容易出现机臂断裂、电机座变形的问题，双层机臂的设计可以在不显著增加重量的前提下，提升机臂受冲击时的结构强度，降低炸机后的维修成本。

在安装边界与尺寸设计上，这款机架严格匹配2英寸螺旋桨的安装需求，机臂长度经过精准核算，确保螺旋桨旋转时不会与机身结构、尾翼部件产生干涉，电机安装孔位兼容主流的1103、1204级别小尺寸无刷电机，安装孔距符合行业通用标准，不需要额外打孔改装就能直接适配市售的主流微型动力套装。机身中部的设备舱预留了标准的20*20mm安装孔位，这是微型FPV设备的通用安装规格，可以直接叠放飞控、电调、图传三合一的集成飞塔，也支持分体安装独立的电调与飞控，设备舱的高度经过测算，刚好容纳O4 lite图传的摄像头与主板模块，摄像头安装座预留了一定的俯仰角度调节空间，飞手可以根据自己的飞行习惯调整摄像头的拍摄角度，适配从慢速花飞到快速竞速的不同飞行需求。

电池安装位设计在机身底部的重心位置，采用绑带固定的方式，兼容2S、3S规格的微型锂电池，电池安装位的位置经过重心配平计算，当安装标准重量的2S 300mAh电池时，整机重心刚好落在四个电机的几何中心位置，不会出现头重或者尾重的问题，能大幅提升飞行时的姿态稳定性，减少飞控的修正负担。起落架部分与机臂结构一体化设计，高度刚好让底部的电池、图传天线在降落时不会直接接触地面，避免降落冲击损坏电子元件，同时一体化的起落架不需要额外安装配件，减少了整机的零件数量与装配复杂度。

从实际使用的角度来看，这款机架的结构设计充分考虑了小尺寸FPV机型的使用痛点，V型尾翼除了提升偏航控制效率之外，还能在炸机时起到一定的缓冲作用，当机身尾部先撞击障碍物时，尾翼结构可以先吸收一部分冲击能量，避免直接撞击核心的设备舱损坏昂贵的图传与飞控元件。机臂末端的电机座采用了加厚设计，电机安装时的接触面平整度经过优化，能减少电机高速旋转时产生的共振，降低飞行时的画面果冻效应，提升航拍画面的清晰度。整个机架的装配只需要常用的微型内六角螺丝，没有特殊的非标紧固件，日常维护更换零件时不需要准备特殊工具，炸机后如果单个机臂损坏，可以单独更换对应的机臂板件，不需要更换整个机架，进一步降低了使用成本。

在走线设计上，机架的板件上预留了专门的走线槽位，电调与电机之间的连接线、图传的天线馈线、摄像头的信号线都可以顺着走线槽布置，避免线材外露被螺旋桨打到，也能让整机的外观更整洁，减少飞行时的风阻。天线安装位设计在尾翼的末端，远离机身内部的电子元件，能减少图传信号的干扰，提升飞行时的图传信号稳定性，避免在穿障飞行时出现信号断连的问题。
