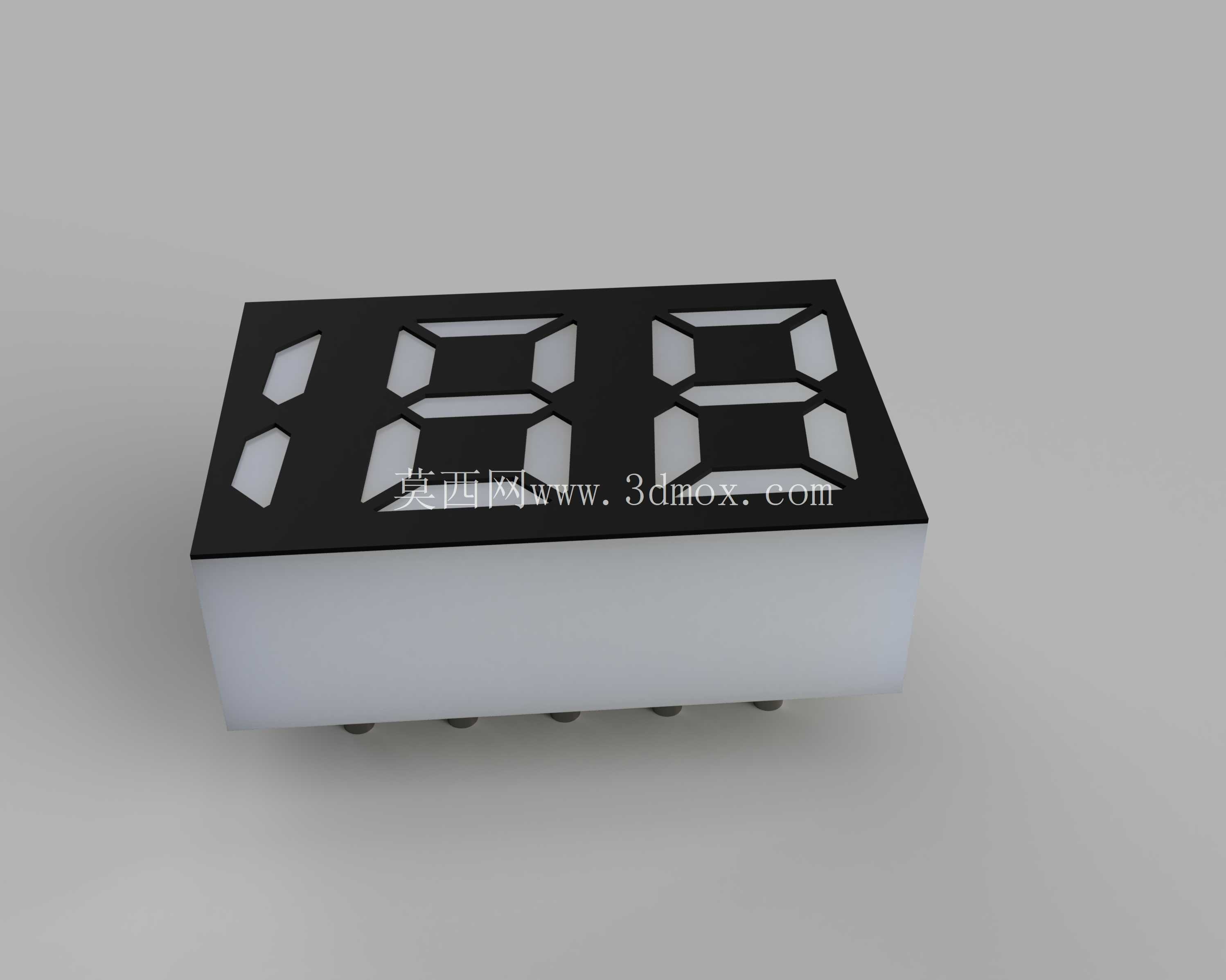

充电宝用0.25英寸两位半七段数码显示管

做移动电源结构设计快八年，这类两位半数码管是小功率储能类产品里最常用的电量显示器件，这次建模的0.25英寸规格，刚好适配市面上绝大多数薄款充电宝的壳体安装空间。先从实际应用场景说，这类数码管不是用来做复杂信息显示的，核心作用就是给用户反馈剩余电量百分比，两位半的结构里，最高位只能显示1，刚好对应100%满电的数值显示需求，比三位数码管省成本，比两位数码管显示精度高，不会出现满电时只能显示99的尴尬情况，是消费类小功率储能产品里性价比极高的显示方案。

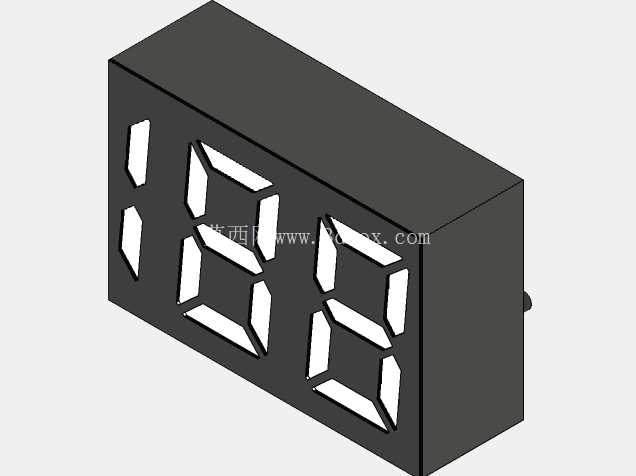

从设计思路上拆解，建模的时候首先要对齐行业通用的安装尺寸边界，0.25英寸的字高，对应的数码管本体厚度控制在7mm以内，长宽尺寸刚好卡在22mm*14mm的常规安装位，引脚采用行业通用的5脚直插布局，引脚间距2.54mm，刚好适配充电宝主板上的标准焊盘孔位，结构工程师在做壳体开孔的时候，只需要在面壳对应位置开19mm*11mm的显示窗口，窗口边缘做0.3mm的承托台阶，数码管从壳体内部装配，用双面胶或者热熔胶固定即可，不需要额外的固定卡扣，能大幅简化壳体的模具结构，减少开模成本。

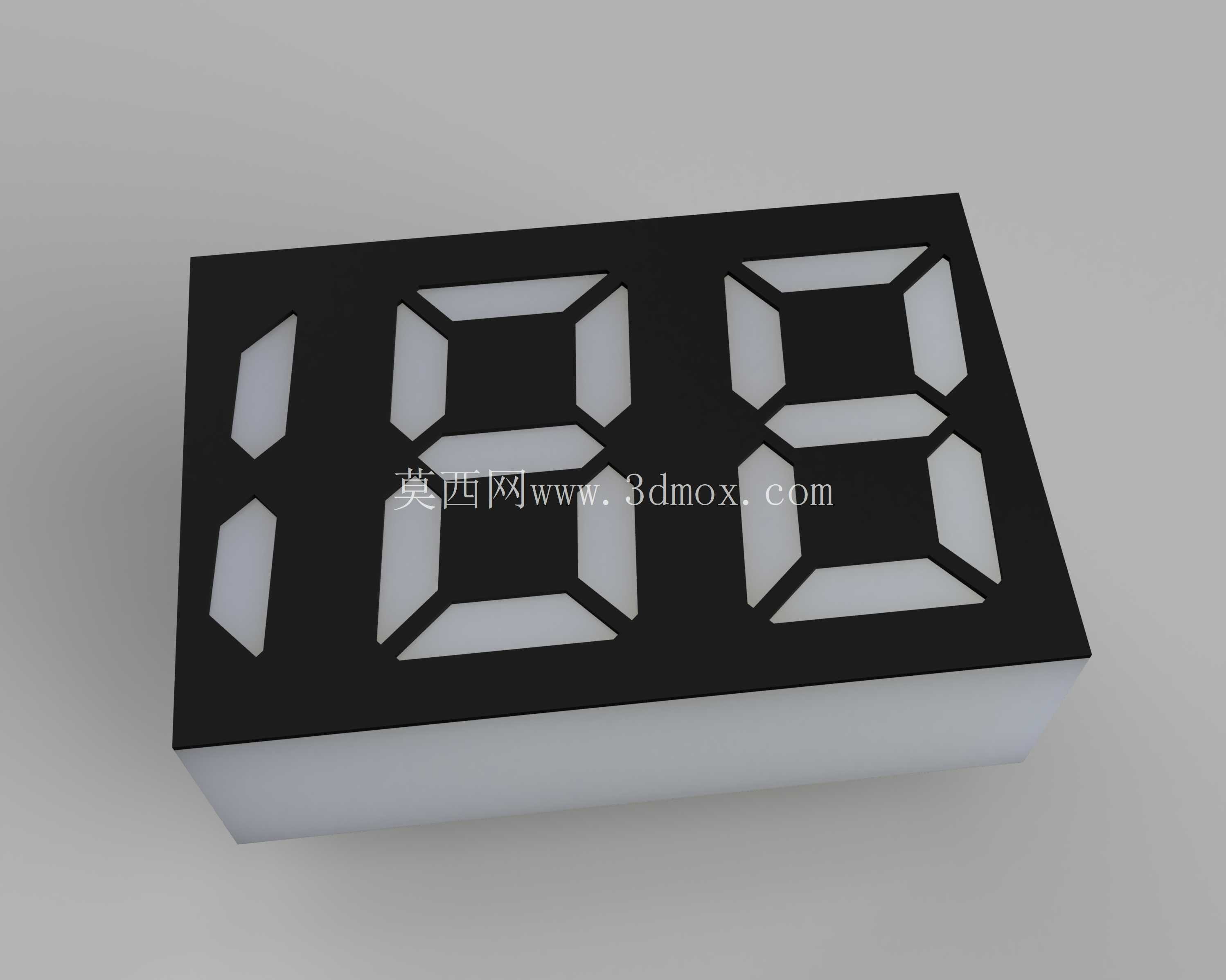

再讲功能特性，这类数码管的段面采用磨砂扩散面设计，发光均匀不会出现段边亮斑，工作电压适配充电宝内置锂电池的3.3V-4.2V供电范围，不需要额外加升压驱动电路，直接通过主控MCU的IO口就能驱动段码点亮，静态工作电流控制在1mA以内，不会额外消耗电池电量，符合移动电源的低功耗设计要求。黑底白段的配色方案，在非点亮状态下和充电宝的黑色面壳视觉统一性好，不会出现突兀的显示窗口违和感，点亮后白色段码的对比度足够，室内外环境下都能清晰看清显示数值。

实际选型的时候要注意安装边界的干涉问题，数码管本体底部到引脚顶端的总高度不能超过8mm，不然会和下方的锂电池包产生结构干涉，毕竟薄款充电宝的内部空间每毫米都要精打细算，数码管的显示面到壳体内壁的间隙要控制在0.1mm以内，间隙太大容易出现漏光问题，间隙太小又会因为壳体注塑公差压坏数码管的段面。建模的时候特意把数码管的四个角做了R0.5mm的圆角处理，避免装配的时候尖角刮伤壳体内壁的喷涂层，引脚部分做了0.2mm的公差补偿，实际生产焊接的时候不会出现插不进焊盘的问题。

很多新手结构工程师做充电宝设计的时候，容易忽略数码管的视角问题，这类0.25英寸数码管的最佳视角是垂直于显示面±30度范围，建模的时候要把数码管的显示面和壳体外表面做平行度对齐，倾斜角度不能超过2度，不然用户正常握持充电宝的时候会看不清显示数值。另外数码管的周边不要布置大功率发热元件，比如升压电感、MOS管这些器件要和数码管保持3mm以上的间距，长期高温烘烤会让数码管的塑料壳体发黄变脆，影响产品使用寿命。

从生产装配的角度说，这个建模的数码管采用标准编带包装，能适配SMT贴片生产线的自动插件工艺，不需要人工手动插件，能大幅提升生产效率，引脚的可焊性做了优化，过260度波峰焊3秒不会出现引脚脱焊、壳体变形的问题。段码的排列采用标准七段码布局，驱动程序不需要做额外的段码映射，直接套用通用的两位半数码管驱动代码就能正常工作，能减少软件开发的工作量。

很多人觉得数码管是很简单的标准件，不需要特意做三维建模，实际做结构设计的时候如果直接调用标准件库的模型，经常会出现尺寸公差不匹配的问题，比如有的标准件模型把引脚长度做长了1mm，实际做PCB布局的时候就会导致数码管顶到壳体，或者本体厚度做厚了0.5mm，装配的时候压到锂电池，这些小问题在试产阶段都会导致整批壳体返工，所以针对充电宝这类对内部空间要求极高的产品，单独按照实际选型的器件尺寸做精准建模是非常有必要的，能提前规避很多装配干涉问题，减少试产阶段的改模次数。
