无刷直流电机风扇改装转接固定支架

　　这套结构围绕NIDEC 48F704M460无刷直流电机的风扇化改造展开，核心目标是把原本用于特定设备的外转子无刷电机，转化为普通台扇、落地扇或通风设备中可直接装配的动力单元。实际改造场景里，这类电机往往具备体积紧凑、轴向长度短、运行噪声低和效率较高的特点，但原机壳体、出线方式和安装孔位并不匹配常规风扇的摇头机构、网罩固定座以及风叶轴套，因此需要通过独立支架重新建立机械连接边界。

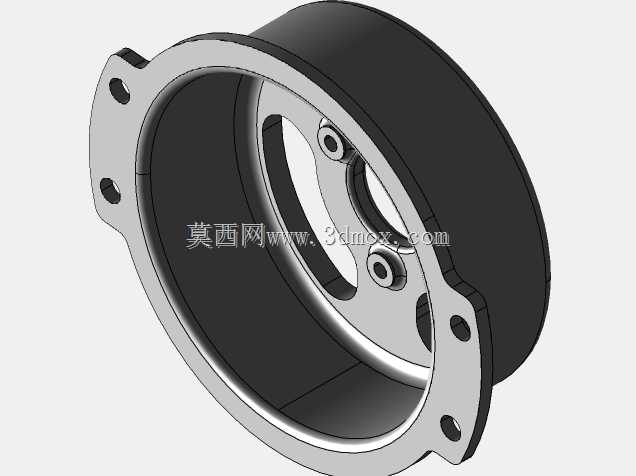

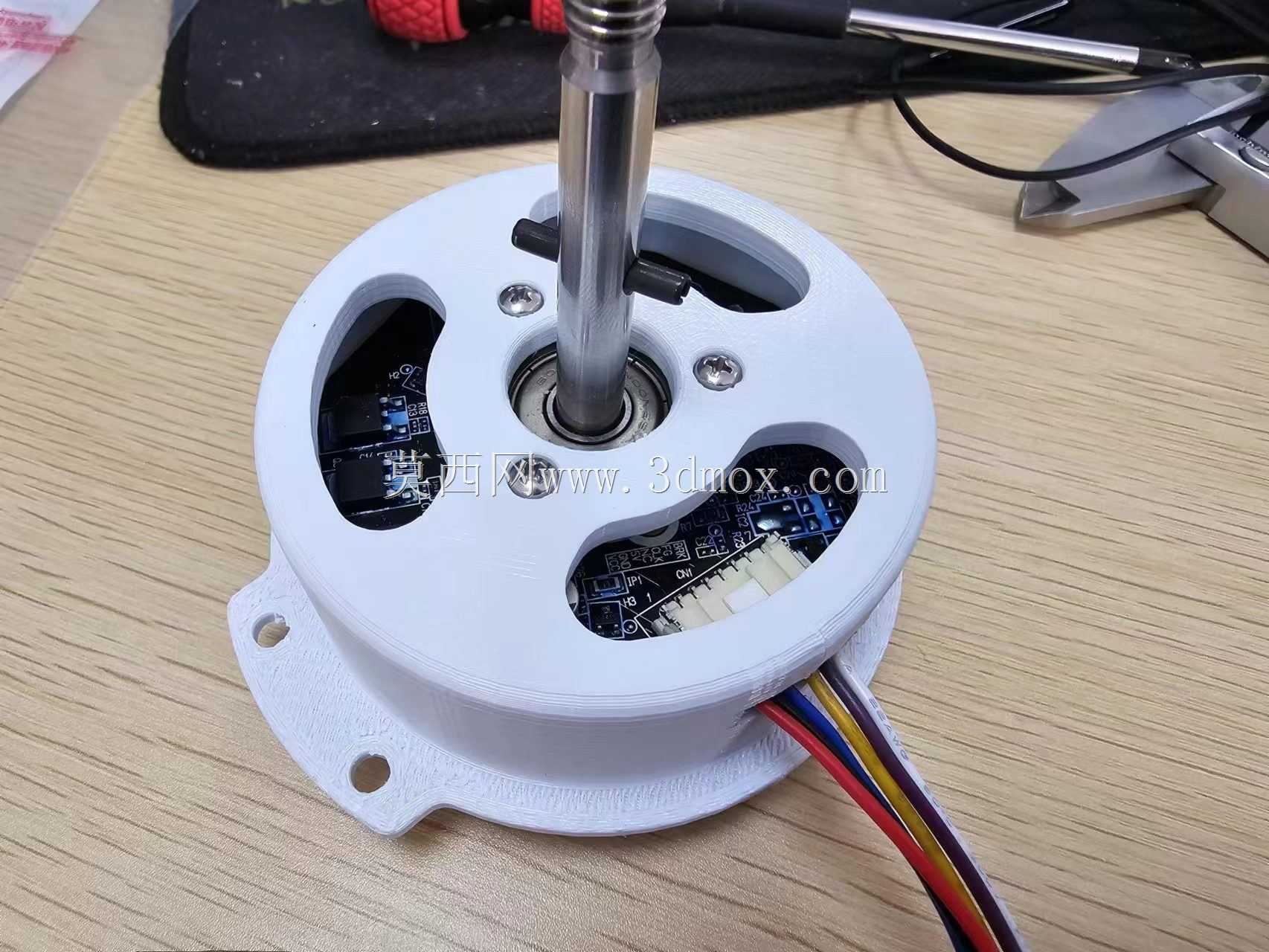

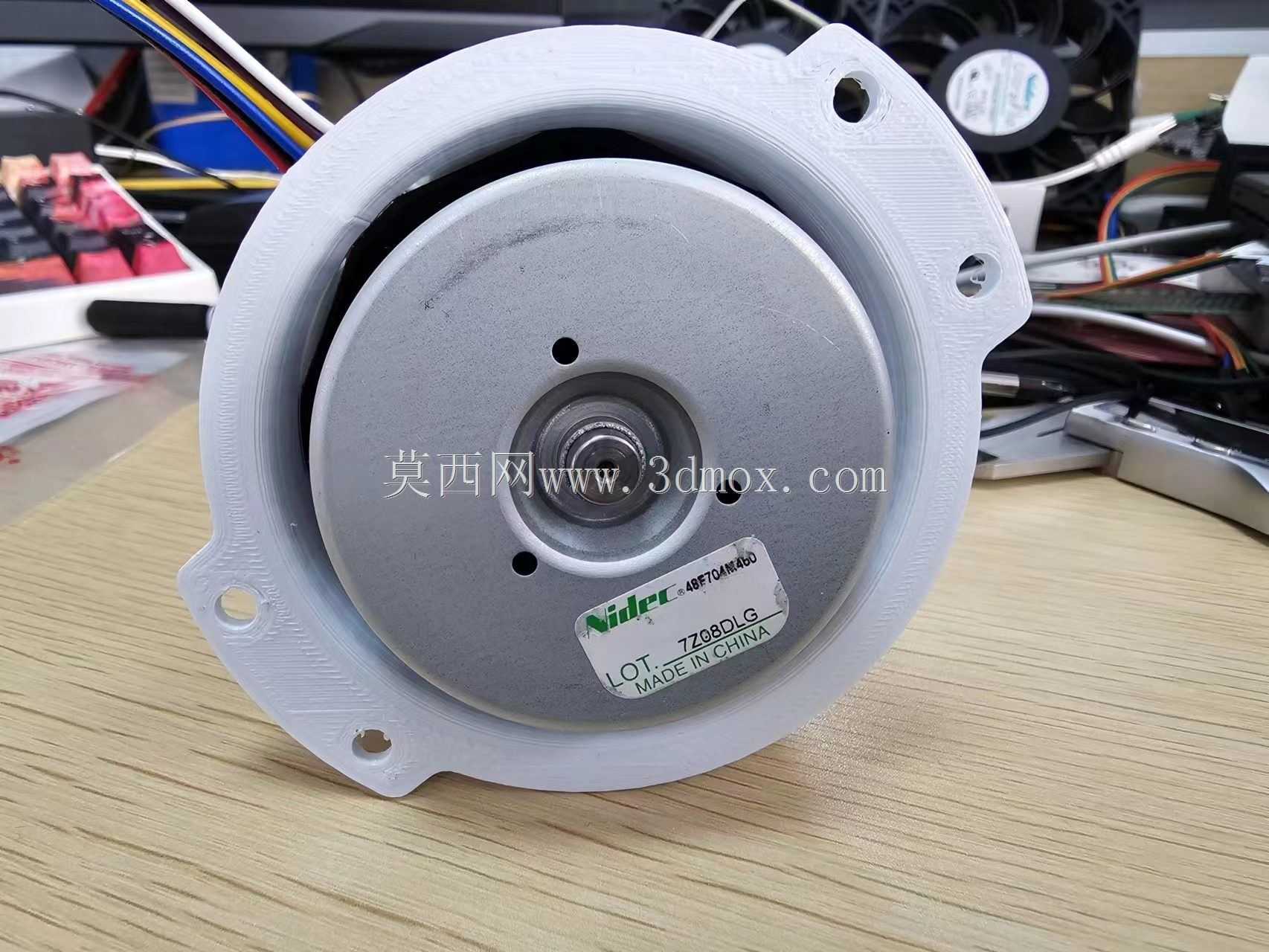

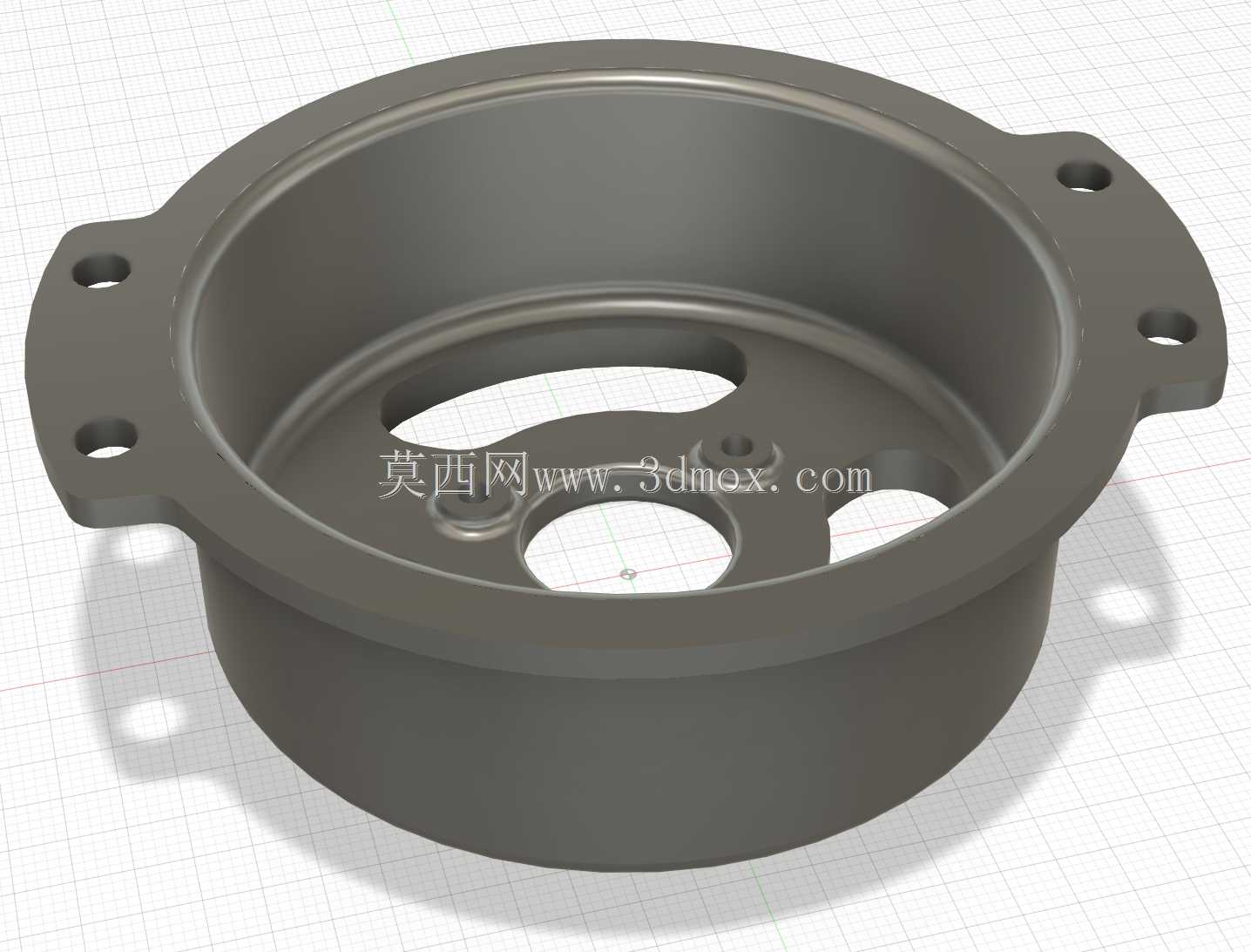

　　支架外形采用圆盘式承托结构，下部设置带安装孔的侧向耳板，可与风扇底座、电机后壳或定制支架进行螺钉固定；上部围绕电机轴布置中心轴承避让区，并在盘面预留多个异形开窗。开窗并非单纯减重，其作用包括容纳电机内部驱动板、观察装配位置、留出散热通道，以及为线束和插接件提供操作空间。多根彩色控制线从盘体侧下方引出，建模时需要明确线束出口的位置和弯曲半径，避免装配后线材被壳体夹紧，或在电机转动、风扇摇头时产生拉扯。

　　从结构设计思路看，圆盘主体承担电机定位与载荷传递，中心孔必须与电机轴、轴承外圈和止口保持同轴关系。若同轴度偏差过大，风叶旋转后容易出现周期性振动，长期运行还会放大轴承磨损。盘面螺钉孔用于压紧电机或固定上盖，孔位布置应避开驱动板上的电容、插接件和焊点。耳板上的安装孔则决定整机与风扇支撑结构的连接位置，设计时要核对孔距、孔径、螺钉头沉台空间以及支架背面的贴合平面。

　　需要特别注意的是，原方案中连接器开口并未在成品结构上直接开出，排线开孔围边也只保留了设计参照，实际加工前必须根据所用接插件宽度、线束数量和插拔方向补充切口。开孔边缘应留有足够壁厚，过窄的桥位在3D打印或注塑后容易断裂；若采用PLA、ABS等材料打印，还需考虑电机长时间运行后的温升对支架强度的影响。风叶安装端要核对轴径、轴伸长度、扁位或顶丝位置，保证风叶锁紧后不与支架盘面干涉。

　　该结构适用于旧风扇电机替换、小型通风设备改造、桌面空气循环扇开发以及无刷电机驱动实验。建模时应把电机本体、驱动板、线束、插接件、风叶轴套和固定螺钉作为装配约束一起检查，尤其关注转动件与固定件之间的安全间隙、耳板安装方向、出线口避让以及维修拆装顺序，使支架既能承托电机，又能满足风扇长期运转时的稳定性和可维护性。
