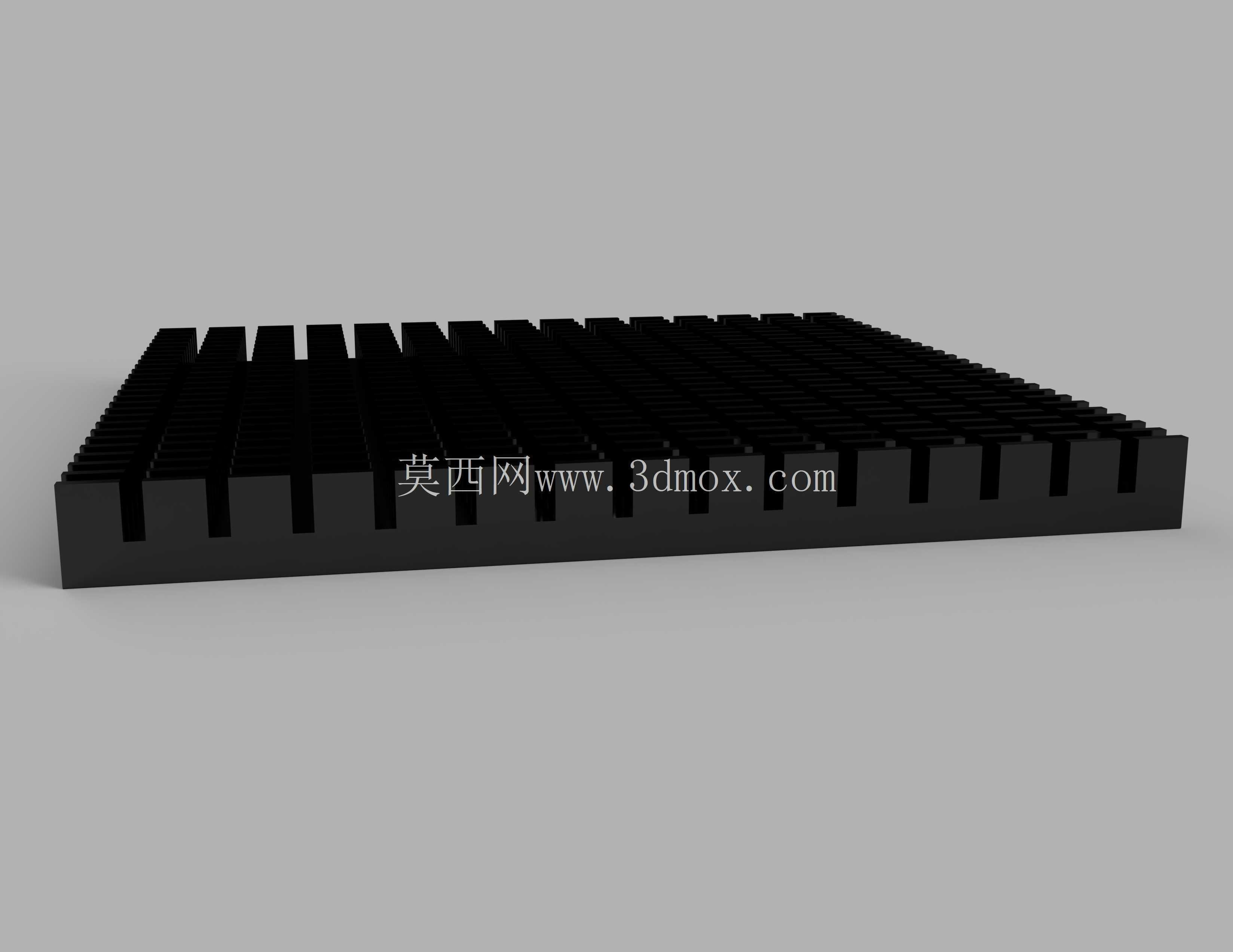

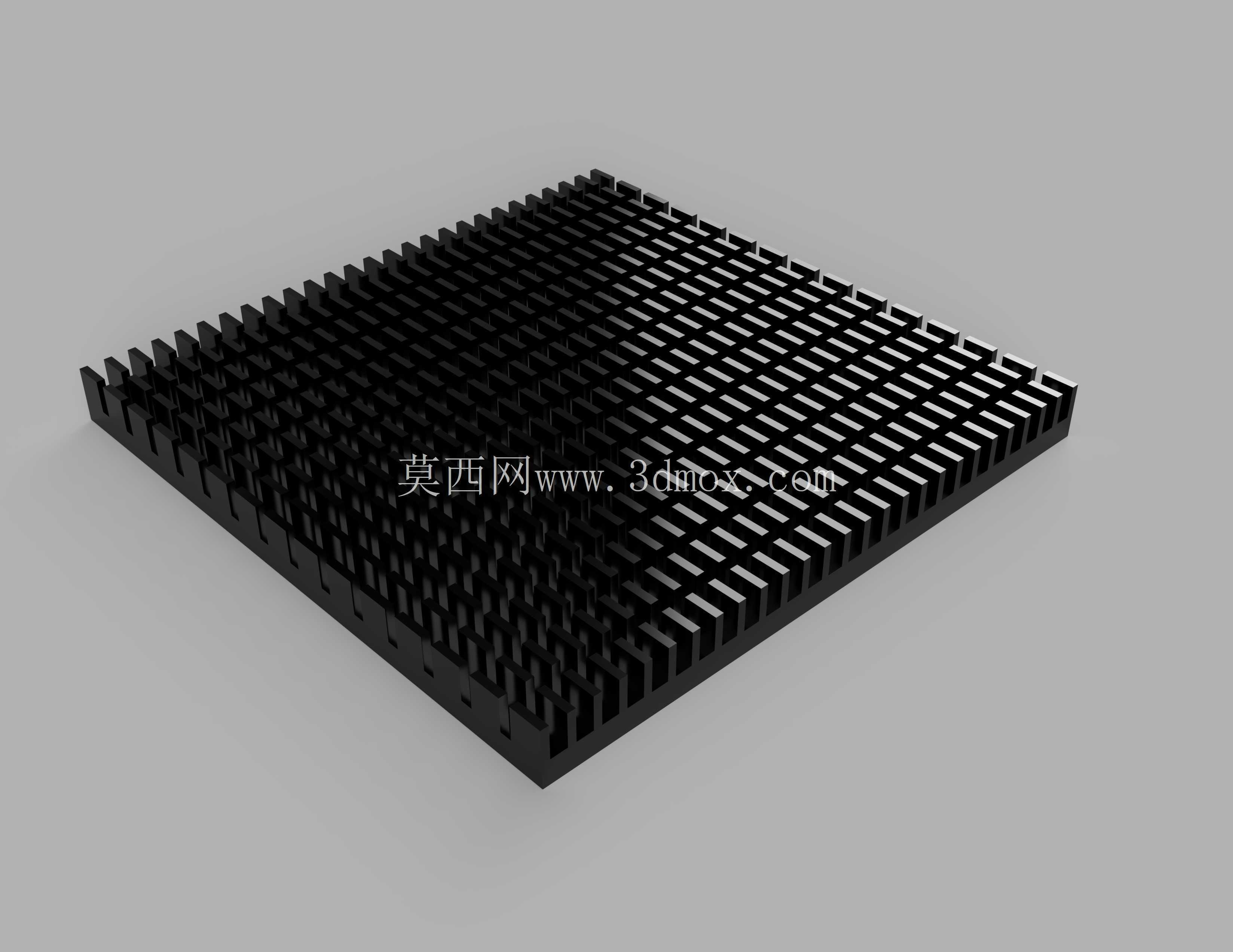

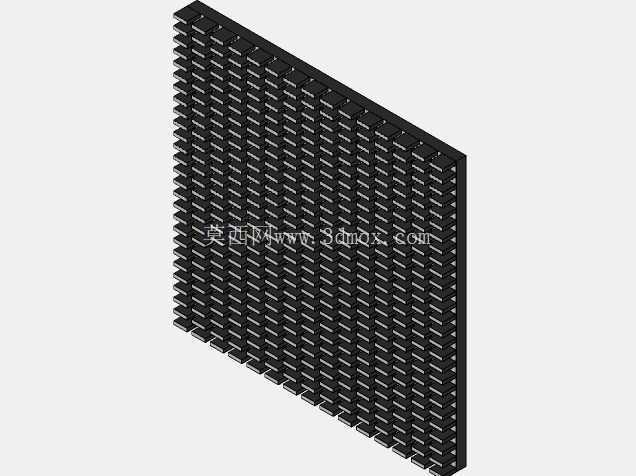

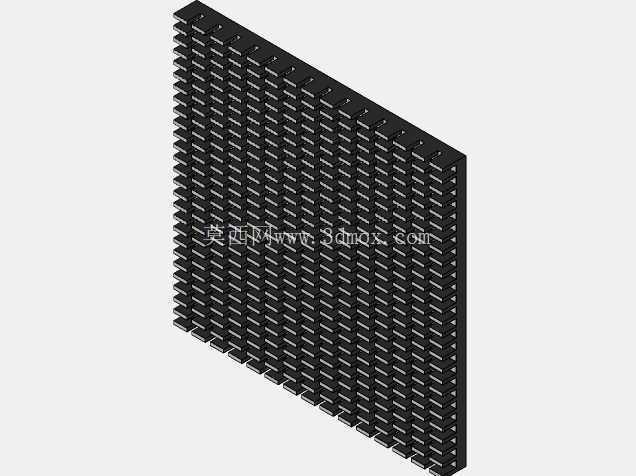

80mm见方密齿铝制散热片结构设计

　　在工业电子、功率器件散热的实际选型场景里，这类80mm见方的密齿铝制散热片是应用覆盖度极广的被动散热部件，常被用于无强制风冷的小功率工控板、嵌入式主控模块、低压功率驱动板的热量导出场景，也可搭配小型轴流风扇组成强迫风冷散热模组，适配机箱内部空间局促、散热功耗在15W以内的电子设备热管理需求。从结构设计逻辑来看，这款散热片采用一体挤压成型的铝基材加工方案，基底部分预留了均匀分布的安装孔位，孔位间距适配行业通用的75mm、80mm安装孔距标准，安装时可通过M3螺丝直接固定在发热器件的安装面，配合导热硅脂或导热垫片填充接触间隙，降低界面热阻。散热齿部分采用等间距密排直齿设计，齿片厚度控制在1.2mm左右，齿间通风间隙保持在1.8mm，这种参数配比是经过热仿真迭代优化的结果——既保证了足够的散热接触面积，又不会因为齿隙过窄导致自然对流时风阻过大，在自然对流工况下，热空气可顺着齿间通道顺畅上升，形成稳定的烟囱效应带走热量；如果搭配顶部或侧部的小型风扇，直齿结构也能让气流无阻碍穿过齿隙，避免紊流带来的风损，提升强迫风冷下的换热效率。

　　从安装边界来看，这款散热片整体外形为规整正方形，长宽尺寸均为80mm，基底厚度4mm，总齿高20mm，整体高度控制在24mm，不会占用过多的机箱垂直空间，适配1U及以上厚度的标准工控机箱安装要求，也可直接粘贴在开放式开发板的主控芯片表面，无需额外改造安装结构。在实际工程应用中，这类铝挤散热片的基材通常选用6063铝合金，该材质导热系数可达201W/(m·K)，同时具备良好的挤压加工性能，可在量产时一次成型出密集齿片结构，后续仅需做表面阳极氧化处理，黑色氧化层可提升辐射散热效率，同时避免铝基材长期使用出现氧化锈蚀的问题。

　　设计这类散热片时，需要平衡三个核心维度的参数：首先是散热面积与齿片强度的平衡，密齿设计虽然能提升总散热面积，但如果齿片过薄、过高，在加工和安装过程中容易出现齿片弯折变形的问题，因此齿片的厚高比控制在1:16左右，既保证足够的换热面积，又让齿片具备足够的结构强度，日常安装、清理时不会轻易变形；其次是安装兼容性，基底的安装孔位做了沉台设计，螺丝锁紧后螺帽不会突出基底表面，保证散热片底部与发热器件表面可以完全贴合，不会因为螺帽凸起导致接触间隙过大、热阻飙升；最后是工艺可行性，一体铝挤的工艺对齿片的排布有明确要求，所有齿片的走向必须与挤压方向一致，不能出现横向的隔断结构，否则会大幅提升挤压模具的损耗率，甚至无法完成挤出加工，这款散热片的直齿平行排布完全适配铝挤工艺要求，量产时良率可保持在较高水平，有效控制加工成本。

　　在实际选型匹配时，需要根据发热器件的热功耗、允许的最高结温、环境工作温度来核算散热片的热阻参数，这款80mm见方的密齿散热片在自然对流工况下热阻约为3.2℃/W，可满足热功耗12-15W的器件散热需求，将器件表面温度控制在70℃以内的安全工作区间；如果搭配4010规格的5V轴流风扇做侧吹或直吹，热阻可降低至1.1℃/W，可承载25-30W的散热功耗，适配功率稍大的电源模块、步进电机驱动板等器件的散热需求。不同于带热管的复合散热结构，这类纯铝挤密齿散热片没有额外的结构部件，整体可靠性极高，不存在热管漏液、焊接层脱开的失效风险，可在-40℃到120℃的宽温环境下长期稳定工作，非常适合工业现场、户外通讯设备等对可靠性要求严苛的应用场景。在三维建模过程中，这类散热片的结构需要重点还原齿片的均匀排布、安装孔的沉台结构、基底的平面度要求，建模时可通过线性阵列的方式快速生成密齿结构，同时要注意齿根位置做微小的圆角过渡，还原实际铝挤工艺的圆角特征，避免建模时出现直角锐边，和实际加工件的结构特征保持一致，方便后续做装配干涉检查、热仿真分析时获得更贴近实际的计算结果。
