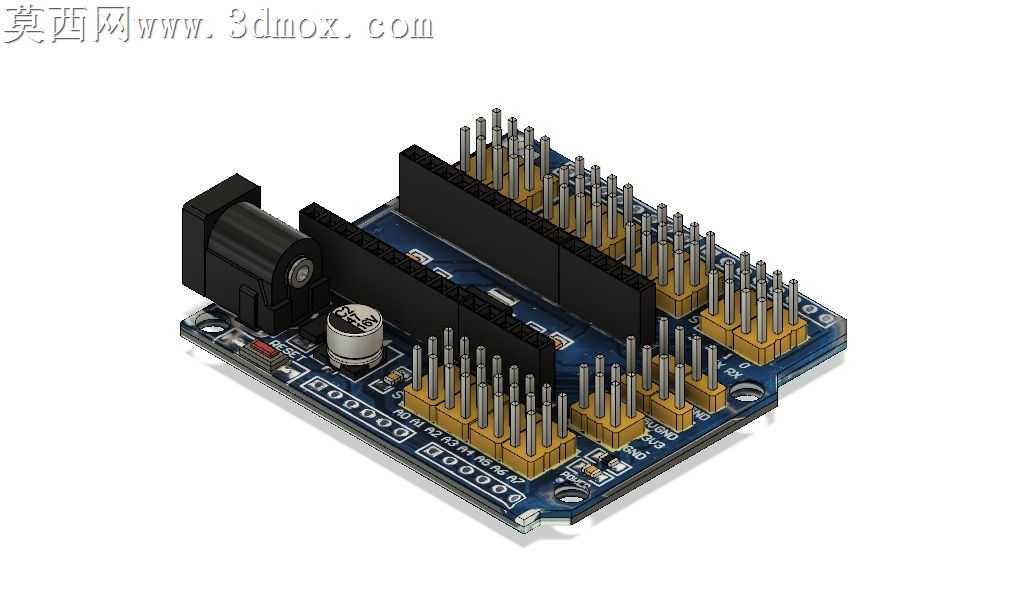

ArduinoNano扩展屏蔽板三维结构设计

本作品为适配Arduino Nano开发板的扩展屏蔽板三维模型，建模阶段以实际开源硬件的尺寸规范为基准，严格遵循Arduino Nano的引脚排布、板卡轮廓、安装孔位等标准参数开展结构设计。建模过程中对板载的每一处结构都做了精细化还原：首先是PCB基板部分，按照双层板的实际厚度构建基础板体，精准绘制板边的定位缺口、安装孔位，板上的丝印标识区域也做了对应结构预留，还原真实板卡的轮廓特征。其次是排针排母结构，区分了用于插接Arduino Nano主板的双排母座、以及对外引出IO口的双排排针，对插针的金属柱体、塑料基座的尺寸、针脚间距都做了1:1还原，每一根插针的排布都与实际引脚定义一一对应，确保模型结构的装配合理性。板载的直流电源接口部分，还原了DC插座的金属外壳、内部插芯、固定引脚的结构，同时还原了旁边的电解电容元件，包括电容的铝制外壳、顶部防爆压痕、引脚结构都做了细致刻画，板上的贴片电阻、LED指示灯、复位按键等小型元件也按照实际封装尺寸完成建模，还原元件在板上的排布位置与外形特征。材质与渲染阶段，为不同结构部件匹配了对应真实材质：PCB基板采用深蓝色阻焊材质，表面做轻微的哑光磨砂质感处理，还原真实电路板的视觉效果；排针排母的塑料基座采用黑色耐高温尼龙材质，插针部分采用镀金黄铜材质，模拟金属插针的光泽与导电属性；DC电源插座采用黑色硬质塑料与镀镍金属结合的材质表现，电解电容采用黑色塑壳搭配白色印刷标识的材质，顶部金属防爆纹做金属光泽处理。渲染阶段采用柔和的均匀布光，避免过度反光遮挡结构细节，同时添加轻微的环境遮蔽效果，突出板卡各元件之间的层次关系，清晰展现板卡的堆叠结构与接口布局。设计思路上，该扩展板的核心作用是为Arduino Nano提供便捷的接口扩展与供电支持，建模时充分考虑了装配干涉问题：预留的Nano主板插接位高度经过精准测算，确保主板插入后不会与板上的电容、电源插座产生结构冲突，对外引出的排针高度统一，方便用户连接杜邦线、外接实验板、传感器等外设，所有IO口的引出位置都做了规整排布，同时在板上集成直流电源输入接口，可直接为外接模块与Nano主板供电，无需额外外接供电模块，还原了该扩展板即插即用、简化原型开发接线的设计初衷。模型整体结构完整，各部件之间的装配关系清晰，可用于开源硬件项目的结构展示、3D打印外壳适配参考、教学演示等场景。
