ArduinoUNO开源电子开发板三维建模作品

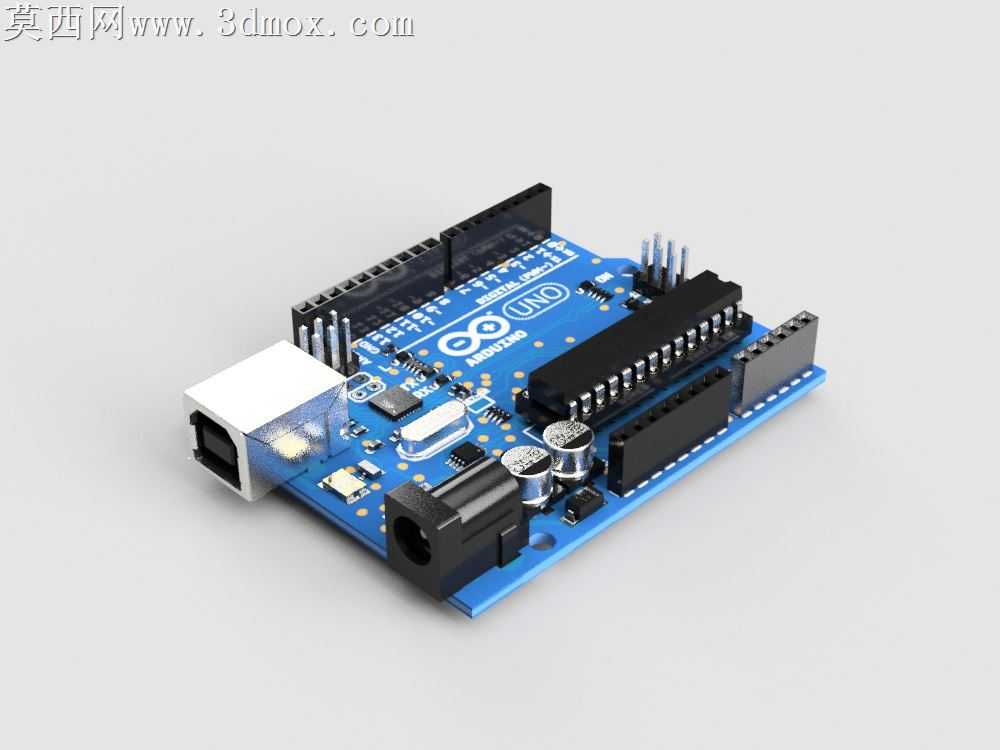

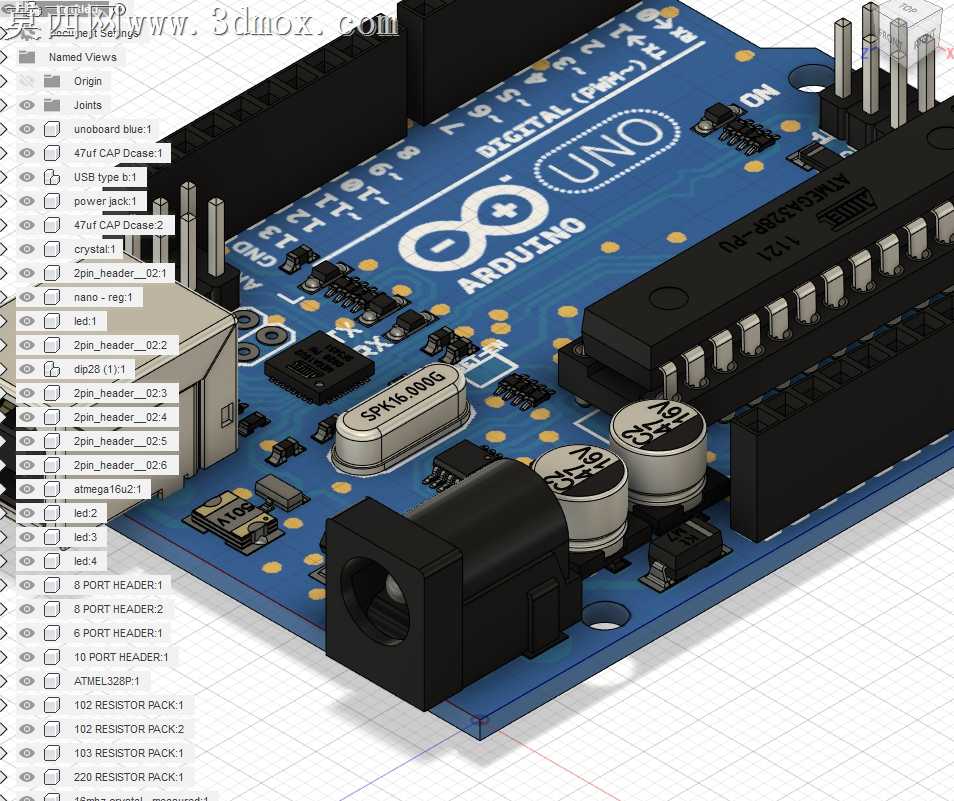

本次建模围绕Arduino UNO开源开发板展开，在三维建模阶段首先对照实物完成整体尺寸的精准测绘，确定板身长宽、各接口的安装位置与突出高度，先以基础几何体搭建板卡的整体轮廓，将蓝色PCB基板作为建模基底，在基板上逐一排布各类元器件的占位结构。建模过程中对板载的Type-B USB接口、直流电源插座、排针排母座、主控芯片插座、晶振、电容、电阻、复位按键、LED指示灯等元件逐一进行精细化建模，还原每个元件的外形特征与安装位置，比如USB接口的金属外壳卡扣、电源插座的圆形插孔结构、排针的金属插针与塑料基座的分层结构、芯片插座的引脚缺口定位特征都做了精准还原，保证模型与实物的结构一致性。材质与渲染阶段，为PCB基板赋予哑光蓝色电路板材质，表面还原丝印层的标识纹理，包括板身的UNO标识、接口标注、元件位号等细节纹理；金属元件部分，排针、接口外壳赋予磨砂金属材质，电容铝壳赋予亮面金属质感，塑料元件部分，排母基座、接口塑料部分、按键帽赋予对应颜色的哑光塑料材质，LED灯珠赋予半透明的发光材质。渲染时采用柔和的影棚布光，多角度打光凸显板卡的立体层次，避免阴影过重遮挡元件细节，同时添加轻微的环境反射，让金属元件呈现自然的反光效果，整体渲染效果贴近实物的视觉质感。设计思路上以还原实物的结构准确性为核心，优先保证各元件的相对位置、尺寸比例完全匹配真实开发板，既可以作为电子类项目的展示素材，也可用于3D打印制作开发板外壳时的结构参考，建模过程中对元件做了合理的面数优化，在保证细节呈现的同时控制模型整体面数，兼顾视觉效果与使用流畅度，所有元件的装配关系完全贴合真实电路板的焊接安装逻辑，没有出现结构错位、比例失调的问题，完整呈现了Arduino UNO开发板的外观与结构特征。
