缩小比例带焊接缝测试工装结构

做机械结构设计这么多年，碰到不少需要验证焊接工装排布逻辑的场景，尤其是小批量试制阶段，直接开整版型材下料焊接，一旦支撑点位置、压紧螺杆的行程没算对，返工的型材和人工成本比做验证件高好几倍，这个缩小比例的测试结构，就是专门用来在正式工装下料前，验证多工位同步压紧、支撑腿排布合理性的验证件，全程用普通方管、标准螺杆、常规六角螺母拼焊装配，没有定制加工件，搭起来快，改起来也方便，很适合前期方案验证阶段用。

从实际使用场景来说，这类缩小比例测试结构，大多用在小型框架类焊件的工艺验证环节，比如小型设备的底架、通讯类户外安装支架的焊接工装预演，不用按1:1尺寸下料，按4:1的缩小比例做出来，就能直观看到各个压紧点的位置会不会和焊缝位置干涉，支撑腿的高度差会不会导致焊件装夹后出现倾斜，横向调节杆的行程能不能覆盖不同宽度的焊件夹持需求。很多刚入行的结构工程师做焊接工装的时候，容易直接按1:1出图下料，结果装起来才发现压紧头离焊缝太近，焊接的时候焊枪伸不进去，或者支撑点刚好落在焊缝正下方，焊完冷却收缩的时候应力集中把支撑顶变形，用这种低成本的缩小比例件提前走一遍装夹流程，就能把这些低级错误在方案阶段筛掉。

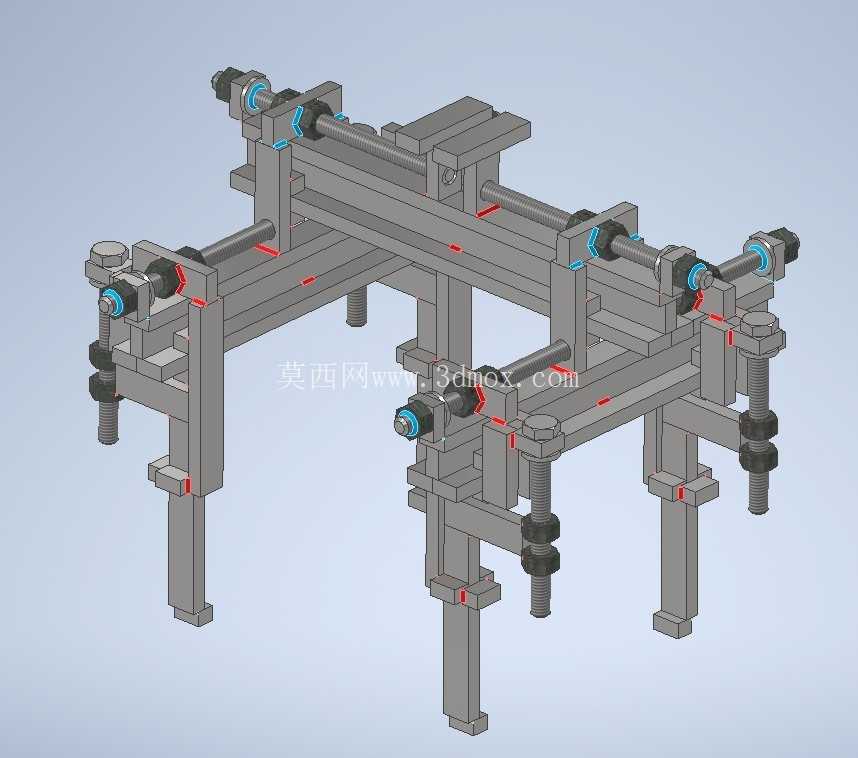

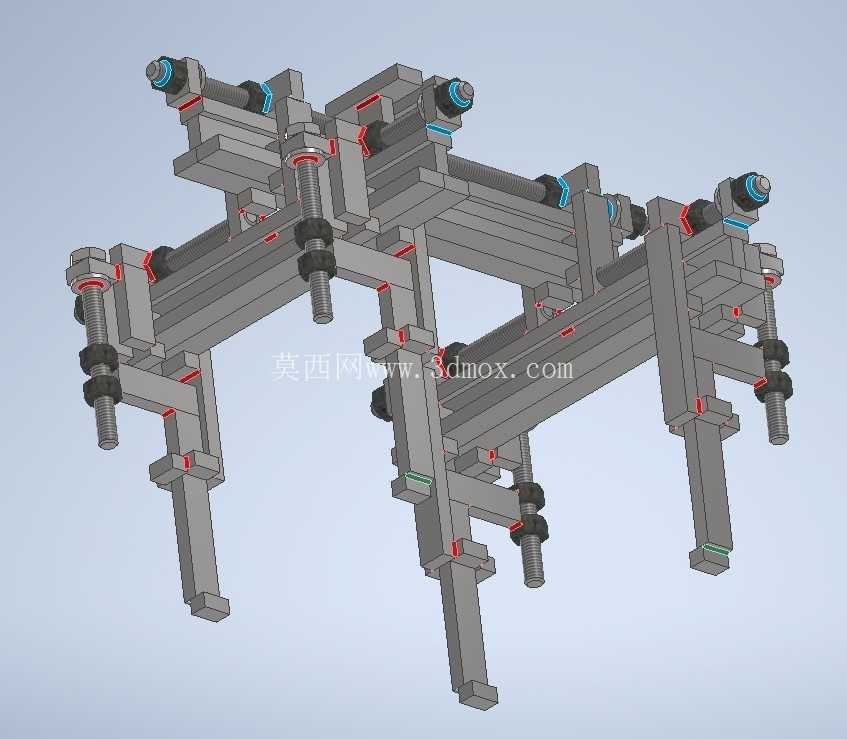

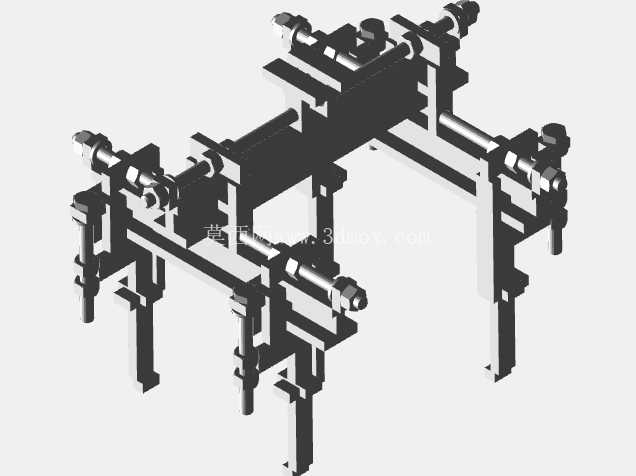

说回结构本身，整个框架全部用等截面的方形型材拼接，所有连接位置都做了模拟焊接缝的标识，红色标记的位置就是预设的焊缝位置，设计的时候特意把所有压紧组件都装在横向贯穿的光杆上，光杆两端用带肩螺母锁紧在两侧的竖梁上，每个压紧头都可以沿着光杆横向滑动，调整到对应焊件的压紧点位置之后，再用侧面的紧定螺钉锁死，不用在横梁上打一堆安装孔，调整灵活度很高。下方的支撑腿也是用同规格方管做的，每个支撑腿上都配了上下两个调节螺母，相当于可调脚杯的结构，拧动螺母就能微调每个支撑点的高度，适配不同底面平整度的焊件装夹，哪怕焊件本身有轻微的下料变形，也能通过调整支撑高度把装夹基准找平，避免焊完出现整体扭曲变形。

设计思路上完全走的是低成本验证路线，没有用任何高精度的线性导轨、气缸压紧之类的标准件，全部是市面上随便就能买到的普通螺杆、螺母、方管，下料的时候甚至不用上加工中心，用普通切割机切完去毛刺就能拼，焊接的时候也不用做高精度的工装定位，大概对齐位置点焊固定就行，毕竟本身就是测试用的结构，不需要太高的加工精度，只要能把各个部件的相对位置关系、调节行程范围模拟准确就够了。很多人觉得测试件也要做的和正式工装一样精致，其实完全没必要，验证阶段的核心是快速暴露问题，不是做展示件，用最便宜的材料最快搭出来，发现问题直接改，改到方案没问题了再按1:1比例做正式工装，反而能省不少时间和成本。

从安装边界来说，这个缩小比例的结构整体占用空间很小，放在普通的工作台上就能操作，横向最大宽度大概在四百毫米左右，纵向深度三百毫米左右，高度不到三百毫米，不用专门做地基固定，工作台面只要平整就能放。横向光杆的有效调节行程大概在两百八十毫米，也就是说可以模拟最大宽度两百八十毫米范围内的框架类焊件装夹，压紧螺杆的垂直调节行程有五十毫米，能适配不同厚度的焊件装夹需求，支撑腿的高度调节范围有三十毫米，足够应对测试过程中的基准找平需求。要注意的是，因为是缩小比例的测试件，所有杆件的刚度都比正式工装低很多，不能用来夹实料做实际焊接操作，只能做结构排布、行程验证、装夹顺序模拟用，真要用来焊实件，压紧的时候杆件会弯，焊缝位置也会因为刚度不够出现错位，这点是做方案验证的时候必须明确的，别把测试件当正式工装上生产线用。

另外这个结构没有做防摇摆的限位设计，也是特意留的，就是为了测试在没有额外辅助限位的情况下，仅靠型材自身拼接的刚度能不能满足装夹稳定性要求，如果测试的时候发现框架晃度太大，就可以在对应位置加斜撑或者角码加固，等测试到刚度满足要求了，再把加固的位置做到正式工装的图纸里，比在电脑上靠仿真算刚度要直观很多，毕竟仿真的时候很多焊接变形、装配间隙的问题算不准，亲手搭一遍结构，拧一遍调节螺杆，装夹一遍模拟焊件，哪里会干涉哪里刚度不够，一眼就能看出来，比坐在电脑前改三版图纸都管用。
