冲击式佩尔顿水轮机转轮结构设计

在高水头小流量的水力发电场景中，佩尔顿水轮机是应用最广泛的冲击式水轮机型式，其核心做功部件就是带水斗的转轮结构，本次设计的转轮结构完全围绕冲击式水力做功的核心逻辑展开。从实际工况适配来看，这类转轮主要适配水头范围在100m至1000m的引水式电站，或是山区小型分布式水电站点，水流通过压力引水管末端的喷嘴形成高速射流，精准冲击转轮外缘的水斗，将水流的动能直接转化为转轮的旋转机械能，进而带动发电机轴系完成发电作业，不需要像混流式水轮机那样依赖水流充满流道的压能做功，因此对高水头低流量的水资源条件适配性极强。

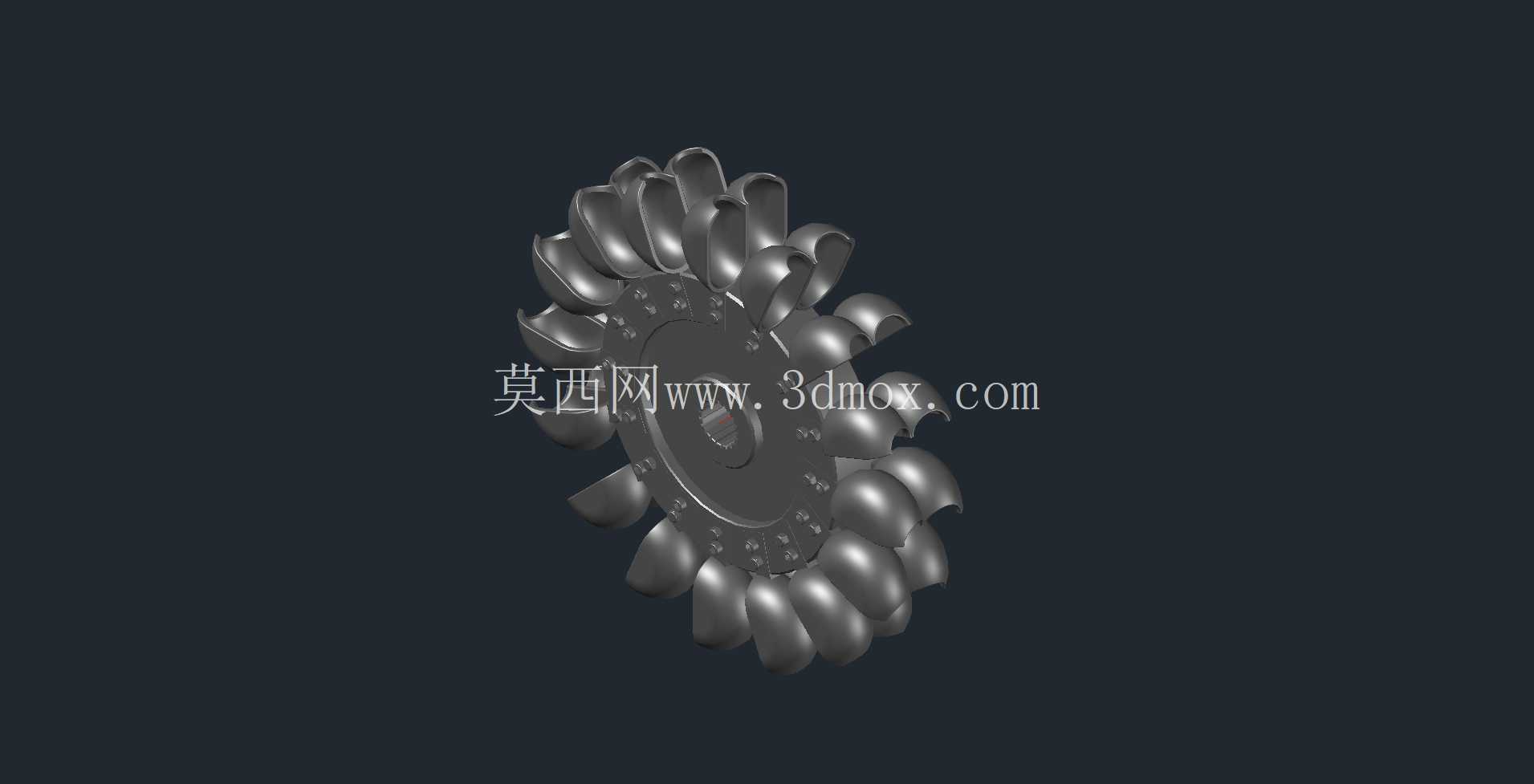

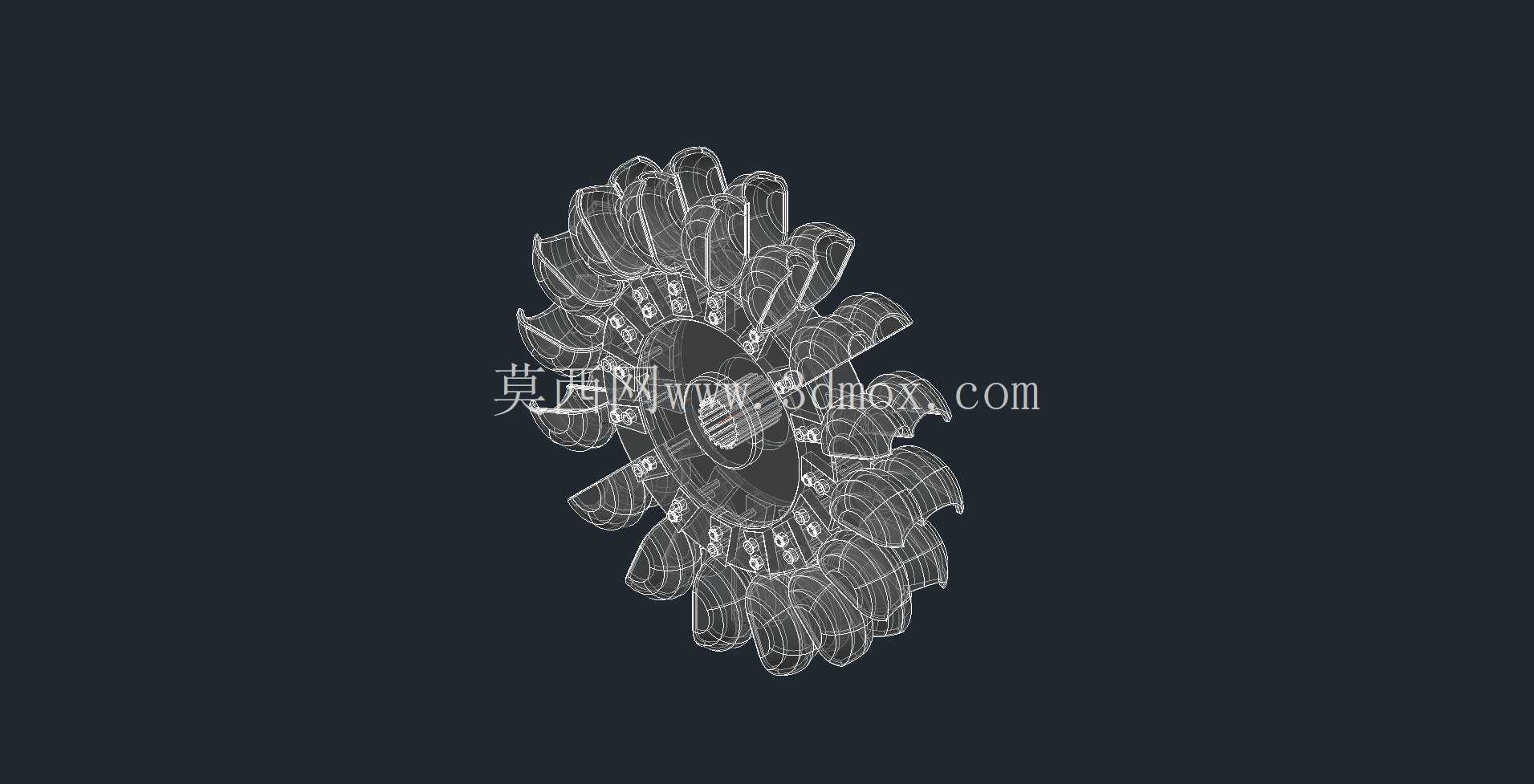

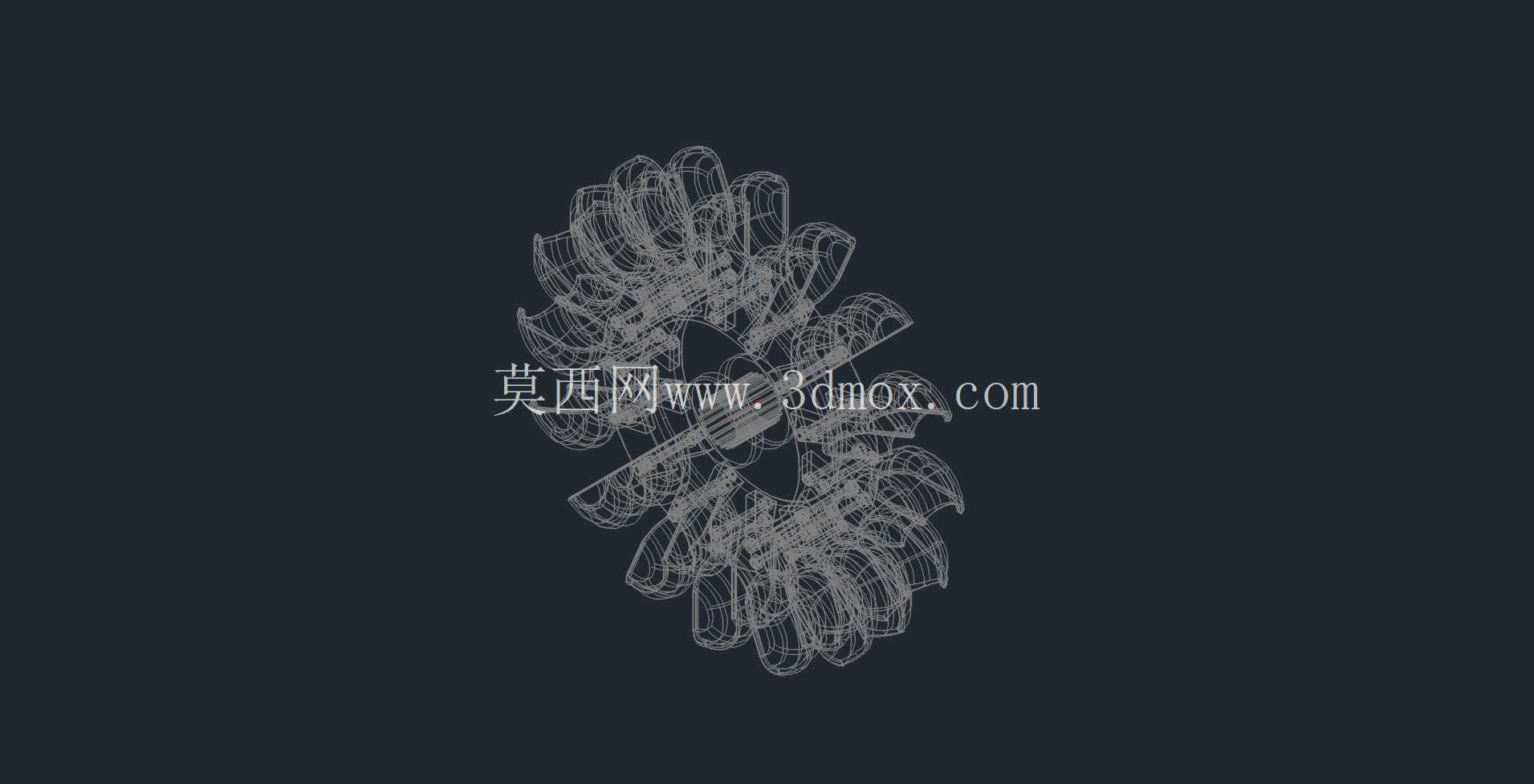

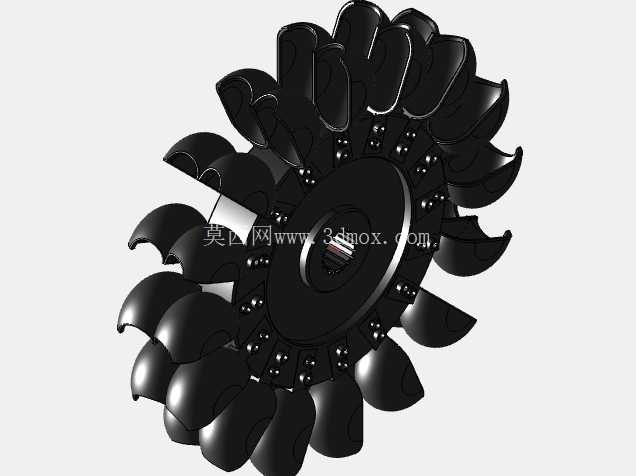

设计过程中首先要明确安装边界，转轮的中心轮毂位置需要与机组主轴采用锥面配合加键连接的结构，轮毂端面预留锁紧螺栓的安装孔位，保证运转过程中不会出现轴系窜动；水斗沿轮毂外圆周向均匀分布，每个水斗的分水刃都严格对准转轮的径向中心，确保喷嘴射出的高速水流能够被水斗的分水刃均匀劈开，分别流向水斗两侧的弧形凹面，在水流转向的过程中完成动量交换，最大程度将水流动能传递给转轮。水斗的曲面弧度经过反复校核，既要保证水流冲击后能够顺畅沿水斗边缘流出，不会出现水流飞溅干扰相邻水斗做功的情况，也要控制水斗的壁厚，在满足水流冲蚀强度要求的前提下尽可能降低转轮整体转动惯量，减少机组启动和负荷调整时的惯性冲击。

从结构特性来看，每个水斗与轮毂的连接位置都做了圆弧过渡处理，避免长期受水流交变冲击产生应力集中，水斗的进水边缘做了小角度的倒角处理，减少高速水流对刃口的气蚀磨损；转轮整体做动平衡校准设计，圆周方向的水斗重量差控制在极小范围内，避免高转速运转时出现轴系振动。安装时需要保证转轮端面与喷嘴的射流中心处于同一水平面，射流的冲击点落在水斗的最优做功位置，也就是分水刃略靠近水斗凹面中心的区域，既不能太靠近水斗根部造成水流排出不畅，也不能太靠近水斗边缘导致部分水流未完成能量交换就逸出。

在实际运维场景中，这类转轮的水斗属于易损部件，长期受高速水流携带的泥沙冲蚀，因此设计时水斗的曲面曲率统一，方便后续做表面耐磨涂层处理或是单个水斗的补焊修复；转轮的中心轴孔尺寸严格匹配常用的小型水轮发电机组主轴规格，不需要额外做转接结构就能直接完成装配，轮毂上的连接孔位采用等节距分布，适配标准的锁紧紧固件，降低现场安装的调整难度。不同于反击式水轮机的转轮需要完全浸没在流道中，佩尔顿转轮工作时处于大气环境中，因此不需要考虑流道密封的问题，只需要保证机壳的排水通道顺畅，让做完功的水流能够快速排出机壳，不会在机壳内积水形成阻力影响转轮运转效率。

设计时还充分考虑了不同工况的适配性，水斗的数量根据转轮直径和适用水头做了匹配，高水头工况下适当减少水斗数量提升单个水斗的受力强度，低一点的水头工况下增加水斗数量提升射流的承接频率，保证不同水头下都能保持较高的能量转换效率；水斗的凹面深度经过计算，能够完全承接喷嘴射出的完整射流柱，不会出现射流外溢的情况，分水刃的角度设计保证水流被劈开后沿两侧凹面流动时的转向角度接近180度，最大化动量交换效率，这也是冲击式水轮机效率提升的核心设计要点。
