蜗杆弧面齿轮传动联轴器结构设计

在重载传动系统的布局设计中，两轴端的连接补偿能力直接决定整套传动链的运行寿命，尤其是存在安装同轴度误差、运行中受载变形偏移的工况下，普通刚性联轴器很容易在交变载荷下出现齿面崩损、轴端应力集中断裂的问题，这类蜗杆弧面齿轮结构的联轴器，正是针对中低速大扭矩传动场景开发的连接部件。从实际应用场景来看，这类部件常出现在冶金输送线的辊道传动端、矿山破碎设备的动力输出衔接段、轻工包装机械的主传动箱与执行机构连接位，这些场景普遍存在安装基准偏差大、运行中载荷波动明显、日常维护拆装频率低的特点，普通的弹性柱销联轴器很难承受持续的冲击扭矩，而鼓形齿联轴器的补偿量又无法满足大偏角的安装需求，弧面齿配合蜗杆结构的设计恰好能填补这部分应用空白。

从功能特性上看，这套耦合结构的核心优势在于弧面齿的啮合接触特性，区别于常规直齿联轴器的线接触啮合形式，弧面齿的齿向修形可以让两轴存在角向偏移时，齿面依然保持面接触状态，单位面积的接触应力能降低40%左右，配合蜗杆段的同轴导向结构，既可以传递额定范围内的工作扭矩，又能允许两轴存在一定的径向、角向以及轴向补偿量，避免安装误差带来的附加载荷传递到两端的轴承或者电机输出轴上。实际选型过程中，很多设计人员容易忽略联轴器的安装边界对整体布局的影响，这套结构的轴向尺寸相对紧凑，蜗杆端的轴孔配合段采用标准的平键连接形式，不需要额外加工异形安装槽，齿轮端的连接法兰可以直接和从动端的轮毂配合，不需要额外加装转接套，能有效缩短传动链的轴向总长度，给设备内部的其他部件留出更多布局空间。

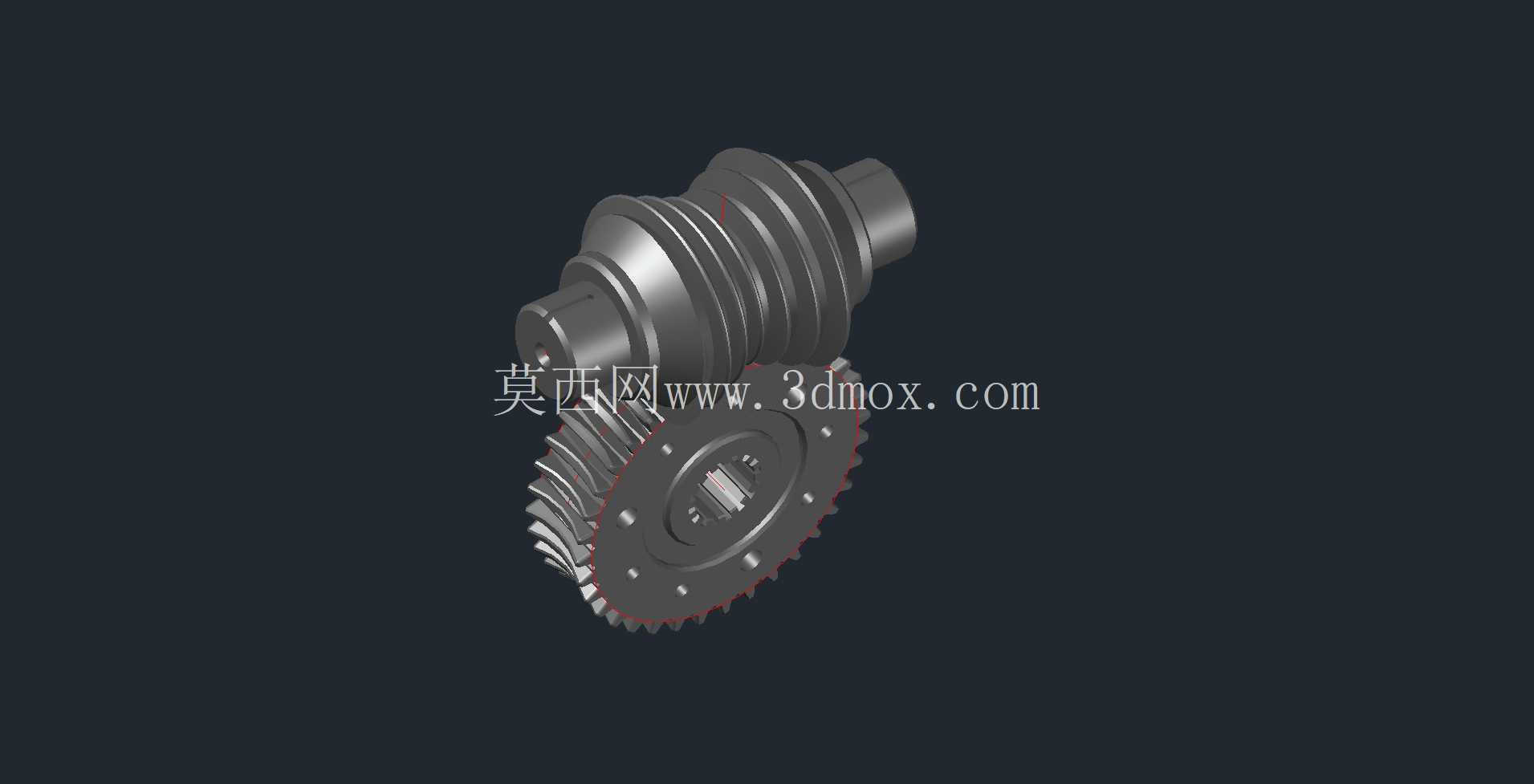

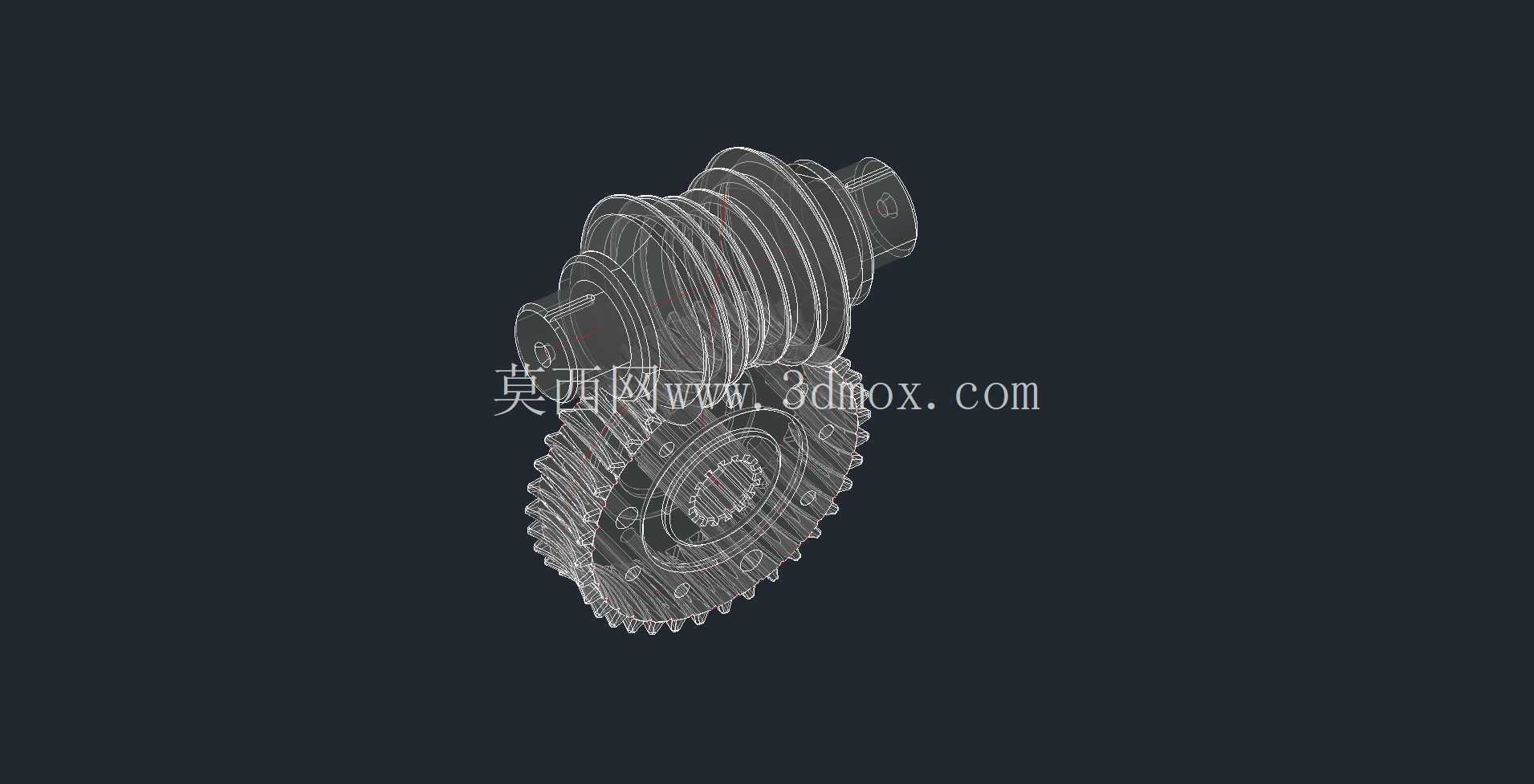

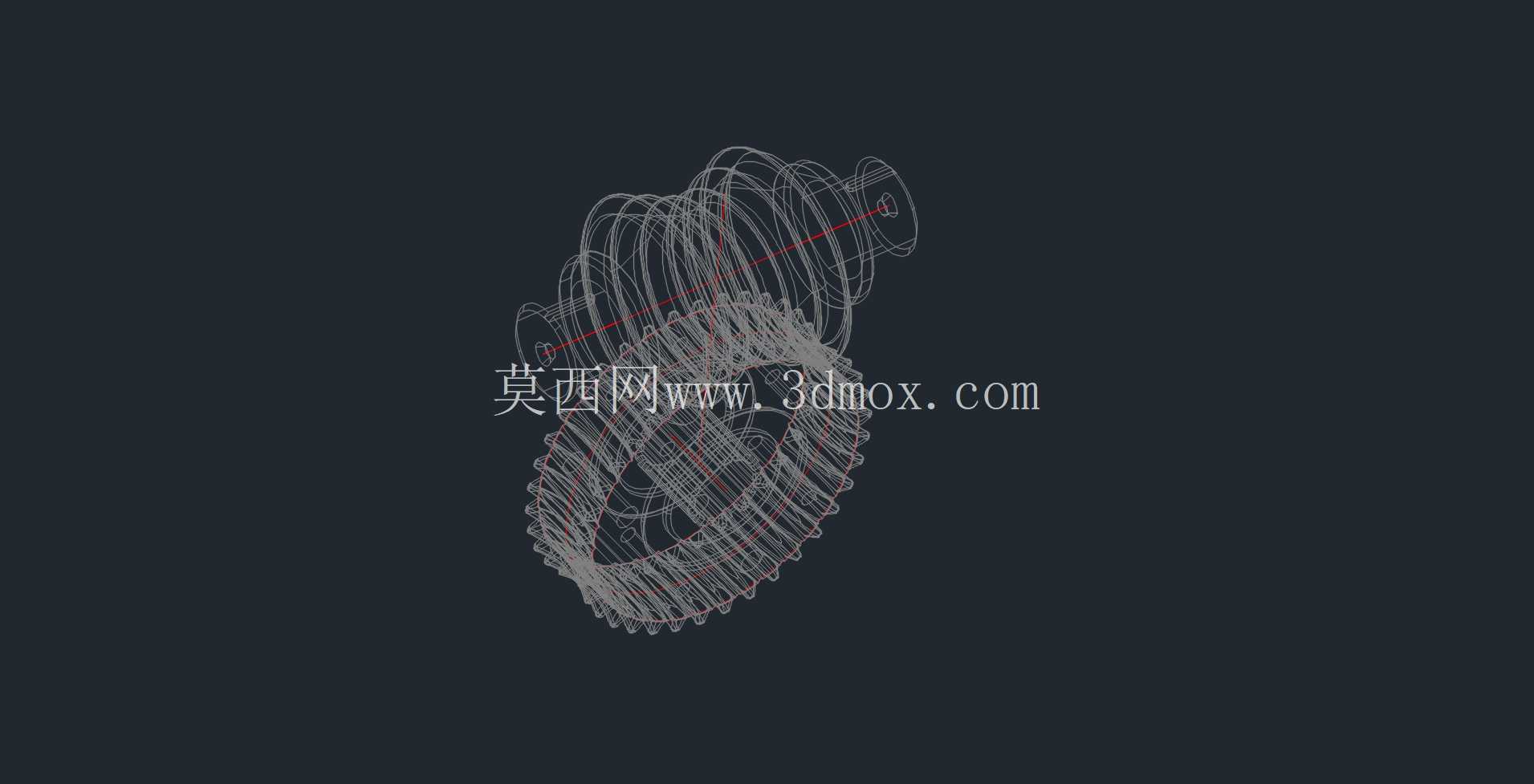

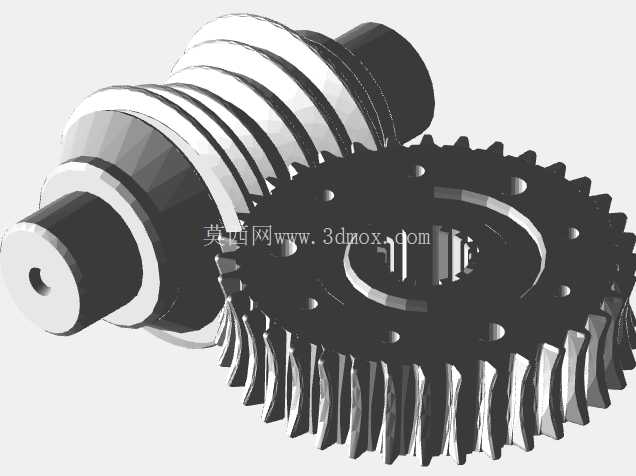

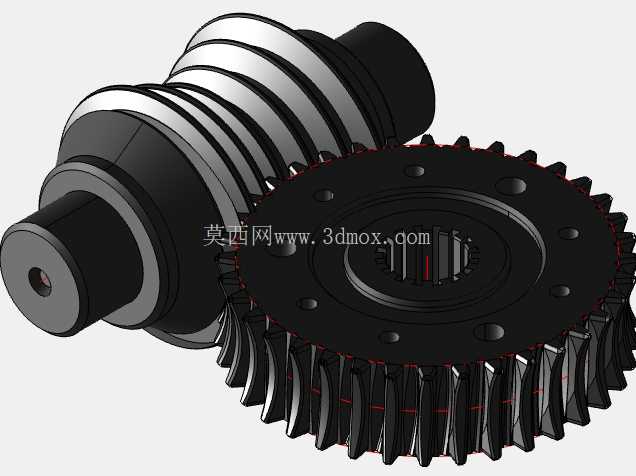

在设计思路层面，这套结构的建模过程首先要确定的是额定扭矩对应的齿面接触强度，先根据传动系统的电机功率、运行转速计算出额定工况下的计算扭矩，再结合工况系数确定齿部的模数、齿数以及齿宽参数，弧面齿的齿向曲率需要和允许的最大角向补偿量匹配，曲率过大容易导致啮合时出现齿端卡滞，曲率过小则会降低齿面的有效接触面积，削弱承载能力。蜗杆段的设计除了承担导向定位作用之外，其外圆的同轴度公差需要控制在0.02mm以内，和齿轮端内孔的配合间隙要根据热膨胀量预留，避免长时间运行温升后出现配合抱死的问题。齿部的建模过程中，需要先完成单个齿的渐开线齿廓绘制，再通过阵列完成整圈齿的构建，之后对齿端做倒棱处理，避免装配过程中齿端磕碰产生毛刺，影响啮合精度。

从安装边界来看，这套结构的径向最大尺寸出现在弧面齿轮的齿顶圆位置，设计安装腔体时需要在齿顶圆外围预留至少5mm的间隙，避免运行过程中齿圈和腔体出现刮蹭，轴向方向上，蜗杆端的轴伸长度需要和主动端的轴孔深度匹配，装配时两轴的轴向窜动量要控制在补偿量允许的范围内，不能让啮合齿面出现脱开或者顶死的情况。连接螺栓的预紧力需要按照额定扭矩的1.2倍计算，避免运行中螺栓松动导致传动冲击。日常维护层面，这类联轴器的齿面需要定期涂抹润滑脂，减少齿面的磨损，因为弧面齿的啮合间隙相对较小，如果润滑不足很容易出现齿面胶合的问题，尤其是在重载启动的工况下，干摩擦会在短时间内造成齿面损伤。和常规的十字滑块联轴器相比，这类结构没有中间的滑动滑块，不存在滑块磨损后需要频繁更换的问题，长期运行的维护成本更低，传动过程中的回程间隙也更小，适合对传动精度有一定要求的中低速传动场景。在建模的细节处理上，所有的棱边都做了R0.5到R1的圆角过渡，避免热处理过程中出现应力集中导致的裂纹，轴孔的键槽位置对称度公差也按照传动件的通用标准做了约束，能直接对接常规的标准轴伸设计，不需要做额外的适配修改。
