战术夜视设备头盔转接固定支架

　　这套转接固定结构主要服务于单兵头戴式观测设备的挂载需求，常见于夜间巡逻、野外搜救、战术演练以及户外探险等场景，用来把带手柄的夜视仪或者热成像观测主机稳定固定在头盔正面，解放使用者双手，不需要长时间手持设备就能完成前方视野的图像采集。

　　从实际使用逻辑来看，这类支架首先要解决的是不同设备之间的安装匹配问题。很多手持夜视、热感设备本身自带握持手柄，原生设计偏向手持操作，直接佩戴在头盔上既没有固定点位，也无法调整观测角度。该支架通过中部的方形镂空窗口对准设备的镜头或者传感端面，四周的围边承托设备壳体，既不会遮挡核心光路，又能把设备的重量分散到支架的多个接触面上，避免局部应力集中压坏设备外壳。

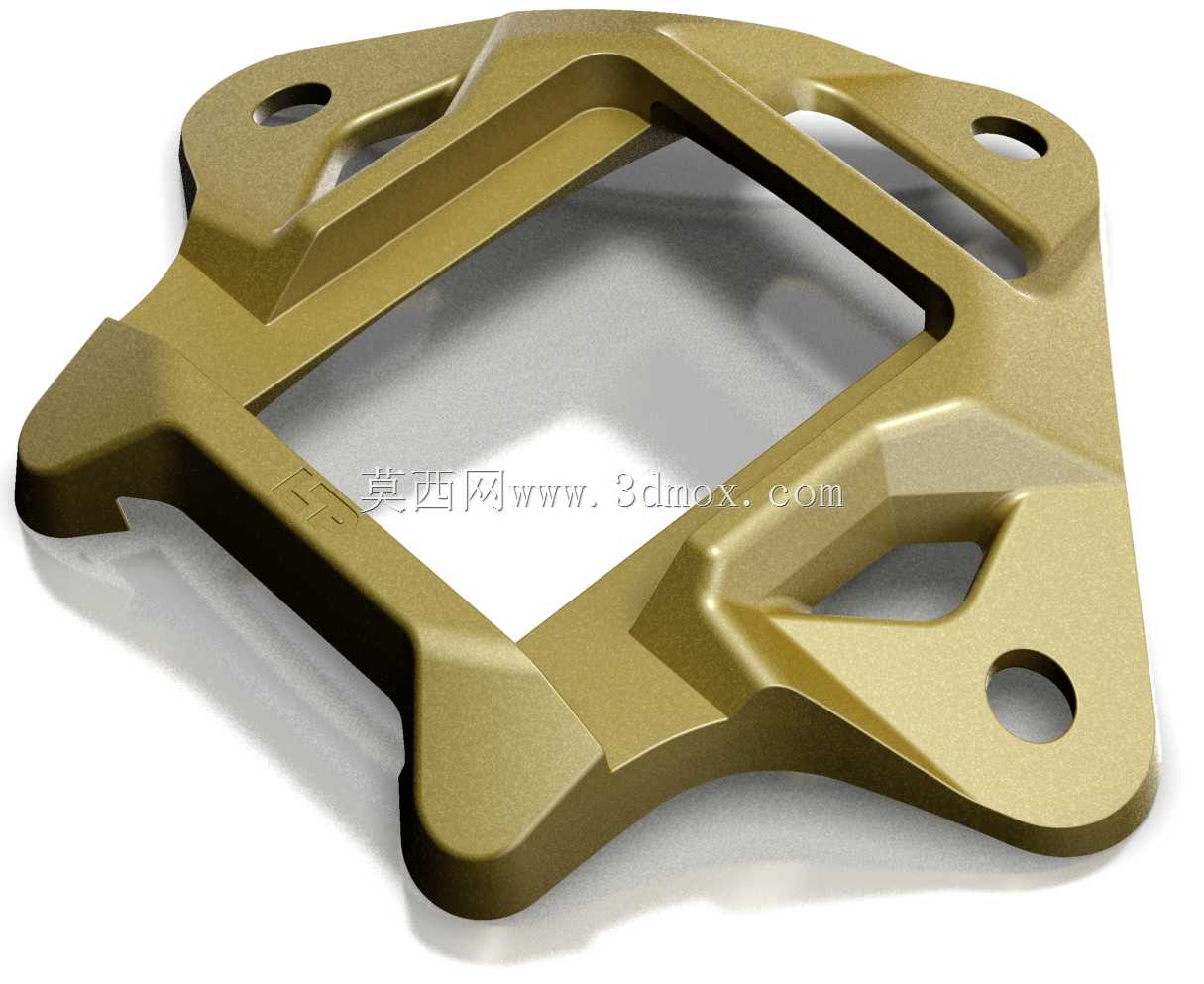

　　结构外形上，整体采用近似菱形的对称布局，四个延伸角位分别预留了贯通安装孔，这些孔位就是整个支架和头盔基座、翻斗车连接座或者其他战术挂载接口的固定点位。对角分布的孔位设计让安装时的受力更加均衡，不管是设备正面受到轻微磕碰，还是使用者快速转头产生惯性载荷，四个固定点都能共同分担力矩，不容易出现单侧松动的情况。支架边缘做了多处折线形的加强筋造型，没有采用厚重的整块实心板材，而是通过弯折的立面提升整体抗弯刚度——在野外使用环境里，支架本身重量越轻，头盔前端的倾覆力矩就越小，长时间佩戴颈部的疲劳感也会明显降低。

　　设计过程中首先要明确的就是安装边界：中部镂空区域的尺寸必须完全避让设备的镜头视场角，不能让支架边框进入夜视仪的成像范围，否则画面边缘会出现遮挡暗角。四周承托边的高度要和配套设备的壳体厚度匹配，既要保证设备放入后不会前后窜动，又不能干涉设备上的按键、电池仓开合或者调节旋钮。四个角的安装孔位间距需要对应主流战术头盔挂载底座的孔位标准，孔的直径要适配常用的固定螺丝规格，同时孔位周边做了局部加厚处理，反复拆装螺丝的时候也不容易出现滑牙或者开裂。

　　支架表面的棱角全部做了圆滑过渡处理，没有尖锐的外露边角，一方面避免使用者佩戴过程中剐蹭装备或者划伤手部，另一方面也能减少应力集中，在受到冲击时不会从尖角位置萌生裂纹。材质选型上这类零件通常会选用高强度工程塑料或者轻量化铝合金加工，兼顾抗冲击性能和整体重量，在低温、潮湿或者多沙尘的野外环境下也能保持结构尺寸稳定，不会因为温湿度变化出现明显形变导致安装间隙变大。

　　角度适配层面，支架和头盔底座连接后可以配合翻转机构实现上下角度调整，使用者不需要使用设备时可以把夜视仪连同支架一起向上翻起，让出正面视野，需要观测时再翻下到眼前位置，整个操作过程单手就能完成，不需要反复拆装设备。支架的镂空设计除了避让光路之外，也能减少风阻，在使用者快速移动或者有风的环境下，正面迎风面积更小，头盔受到的额外推力也更弱。

　　从结构建模的角度来看，绘制这类零件首先要优先确定核心安装基准：先以中部光路镂空区域为中心，确定四个固定孔的坐标位置，保证孔位对称度符合挂载接口的公差要求，之后再延伸出四周的承托侧壁和加强筋结构，所有壁厚尽量保持均匀，避免后续注塑或者机加工过程中出现缩孔、变形。装配验证阶段需要模拟设备装入后的整体重心位置，尽量让整套挂载的重心靠近头盔前额支撑点，降低颈部的附加弯矩，同时检查设备所有操作件的活动空间，保证按键按压、电池更换都不需要把设备从支架上拆下来，提升实际使用的便捷性。
