SpaceX龙飞船概念曲面结构设计

本次呈现的载人航天器概念外形设计，聚焦近地轨道载人运输载具的外部气动构型还原，核心服务于航天领域概念方案验证、曲面建模教学演示以及航天科普可视化场景，可作为高校航空航天专业载人航天器构型课程的教学参考样例，也能为航天文创的可视化渲染提供基础外形参考，同时可作为高级曲面建模练习的实操载体，帮助结构设计从业者掌握大曲率光滑曲面、多特征过渡衔接的建模逻辑。

从实际用途维度来看，该构型对应的实体载具承担近地轨道与地面之间的人员往返、少量物资补给运输任务，外部构型直接决定再入大气层阶段的气动加热分布、飞行姿态稳定性以及着陆阶段的减速受力特性，设计过程中需要平衡气动效率、内部容积利用率、热防护层铺设便利性三者的关系。本次概念设计重点还原了载人舱段的钝头体气动外形，这一构型是当前载人返回舱的主流选择，钝头设计可以在再入过程中形成脱体激波，将大部分气动加热的能量阻隔在舱体外部的激波层内，避免舱体结构直接承受超高温气流冲刷。

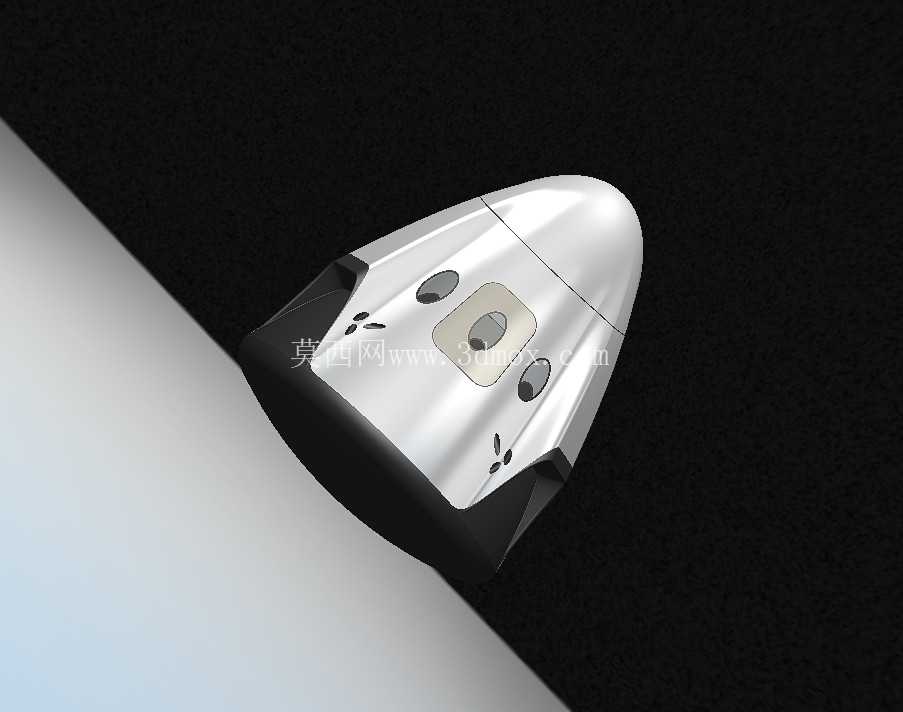

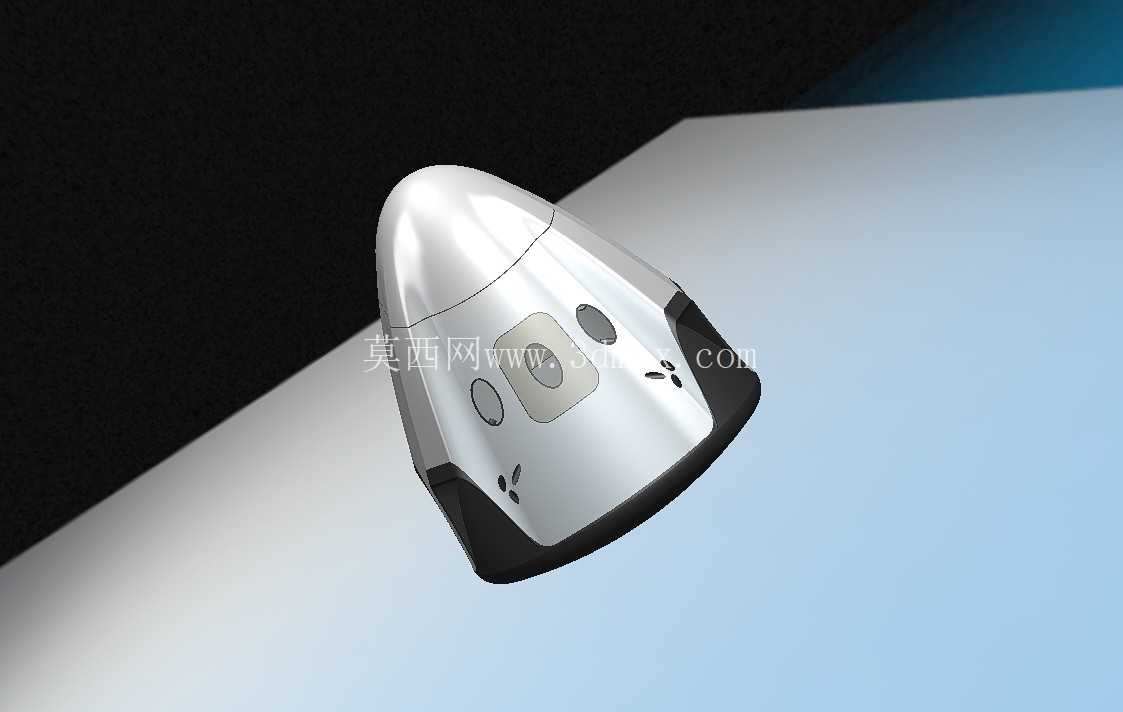

在功能特性的还原上，设计完整覆盖了舱体外部的关键特征：头部的大曲率光滑曲面保证了气动外形的连续性，避免局部凸起造成的气流分离与局部热流集中；侧面预留的观察窗安装位做了曲面凹陷过渡，保证窗体安装后与舱体外表面的齐平度，减少对气动流场的干扰；舱体下部的防热层安装边界做了明确的阶差特征，对应实际结构中防热大底与舱体主体的连接区域，该区域在再入过程中承受最高的热流密度，阶差设计既可以为防热层的安装提供定位基准，也能避免热胀冷缩过程中防热层与主体结构出现干涉；侧面的小型推进器端口做了内凹式设计，对应姿控发动机的安装位置，内凹结构可以避免发动机工作时的羽流直接冲刷舱体外表面的热防护涂层，同时为发动机的安装预留足够的操作空间；舱体顶部的对接机构安装区域做了环形平面特征，对应实际构型中与空间站对接口、发射段逃逸塔连接的安装面，该平面的平面度、与舱体轴线的同轴度直接决定对接过程的对接精度，是舱体加工装配过程中的核心基准面。

设计思路上全程遵循航天构型设计的工程逻辑，没有为了视觉效果添加无工程意义的装饰性特征。首先以返回舱的气动外形理论轮廓为基础，通过多组截面曲线搭建整体曲面框架，保证母线的光滑连续，避免曲面出现曲率突变；其次在处理观察窗、推进器端口等局部特征时，采用曲面裁剪、过渡补面的方式保证特征与主曲面的G2连续，减少气动干扰；对于防热层阶差、对接面等装配特征，严格按照实际结构的安装逻辑设置特征的位置与尺寸比例，保证概念模型的工程合理性，而非单纯的视觉相似。

从安装边界与尺寸比例来看，该概念构型按照载人舱段的实际比例搭建，整体最大外径满足现役载人运载火箭的整流罩内部包络要求，舱体长度与直径的比例符合钝头体返回舱的气动设计最优区间，所有外部突出特征的高度均控制在整流罩包络允许的范围内，避免发射过程中与整流罩内壁发生干涉；下部防热大底的直径略大于舱体主体直径，既为再入过程提供足够的气动阻力，也为着陆阶段的缓冲机构安装预留足够的径向空间；侧面观察窗的位置设置在舱体中上部，对应内部乘员的坐姿视野高度，保证在轨飞行过程中乘员可以通过观察窗观测外部状态；姿控推进器的端口分布在舱体下部的周向位置，多组喷口的布局可以满足舱体姿态调整时的三轴力矩输出要求，喷口的朝向角度经过优化，避免不同喷口工作时的羽流相互干扰。

需要明确的是，该设计为概念层面的外形还原，未涉及内部承力结构、热防护层具体参数、生命保障系统安装接口等详细工程设计内容，仅用于外形方案展示、建模教学与可视化渲染用途，不能直接用于工程生产或实际航天任务的设计参考。对于曲面建模学习者而言，该模型可以帮助练习大曲率光滑曲面构建、多特征曲面过渡、复杂曲面裁剪补面等高级建模技巧，理解航天构型设计中气动优先的设计原则；对于航天科普与文创领域的从业者，该模型可以作为可视化素材，直观展示载人龙飞船的外部构型特征，降低航天知识的传播门槛。
