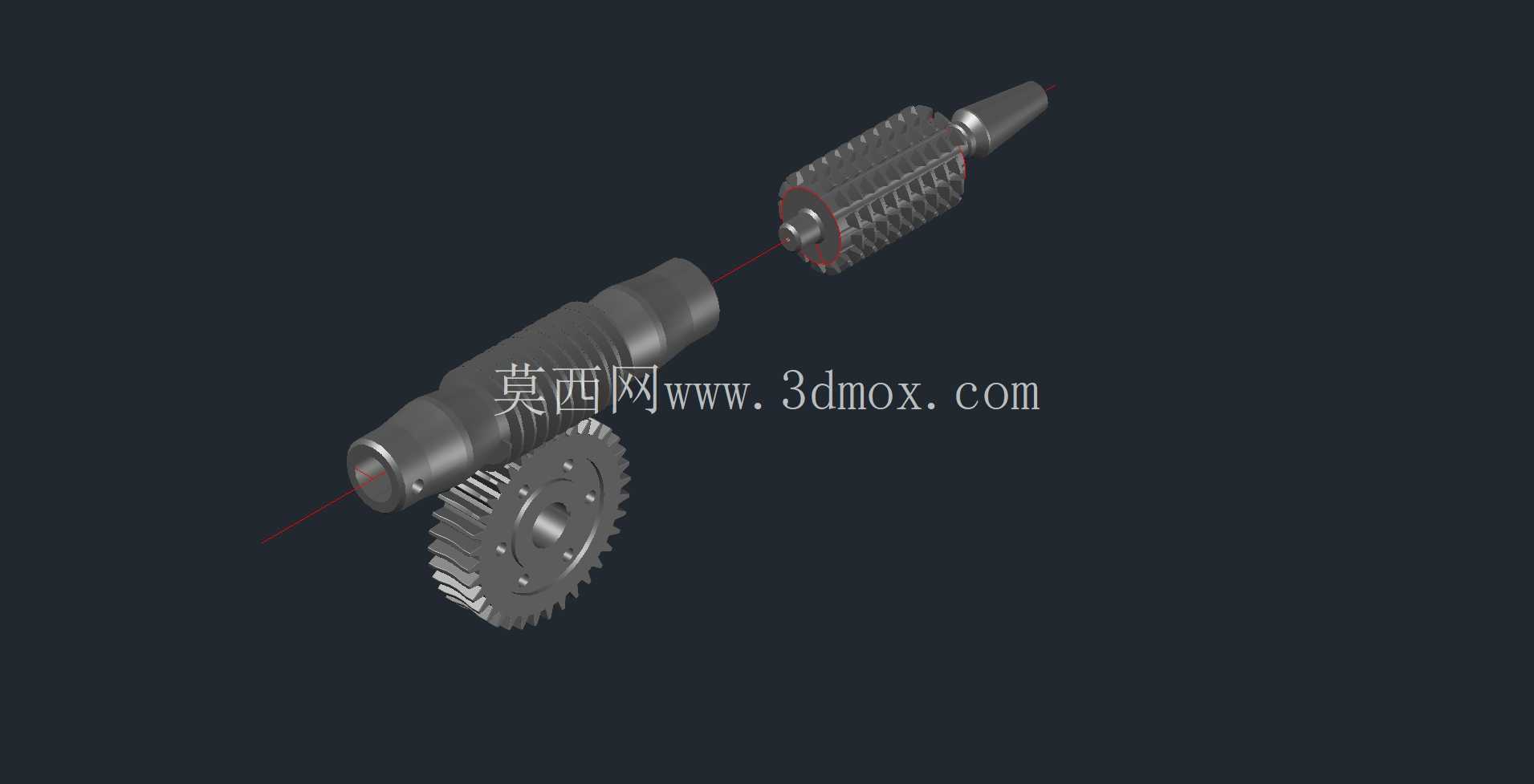

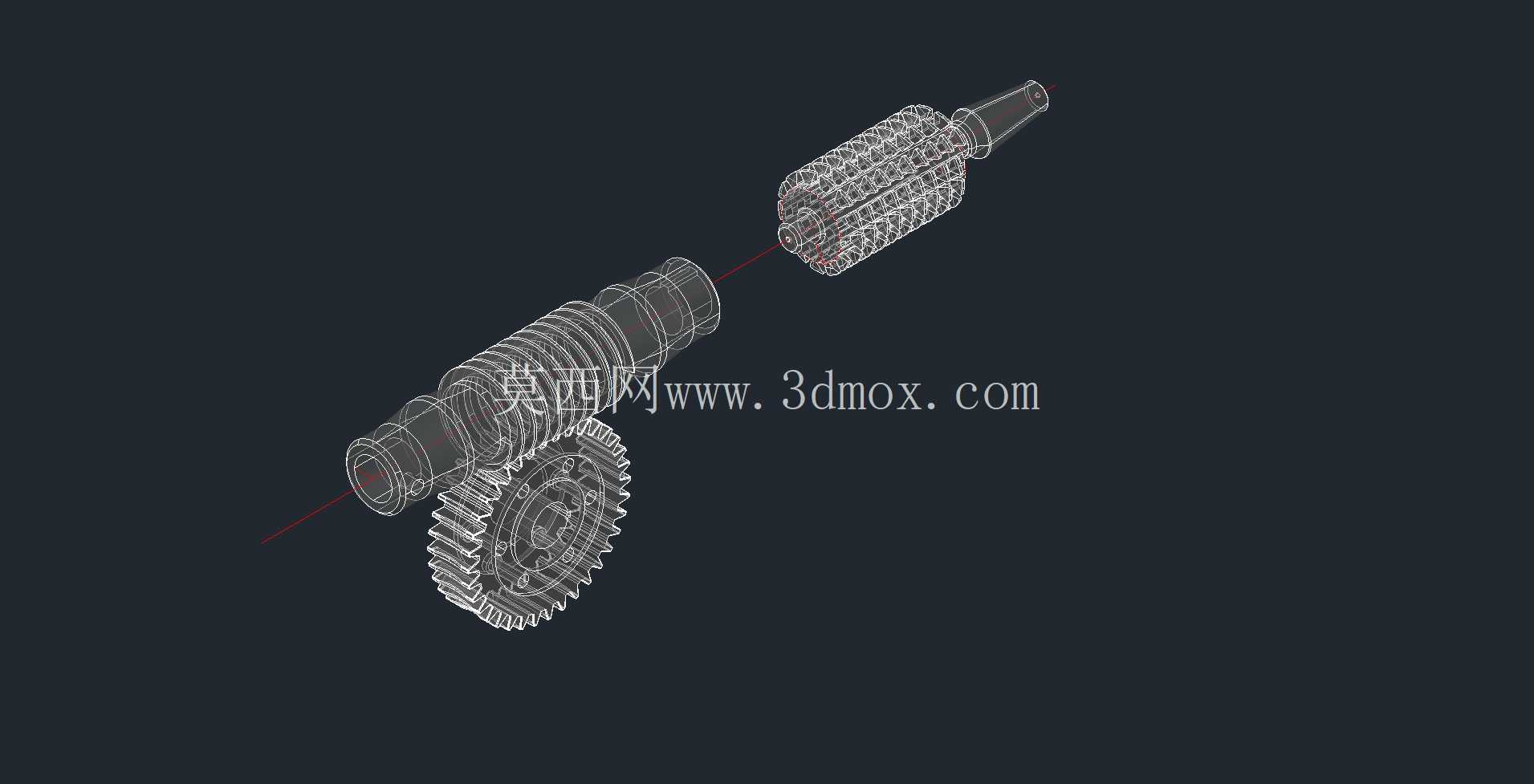

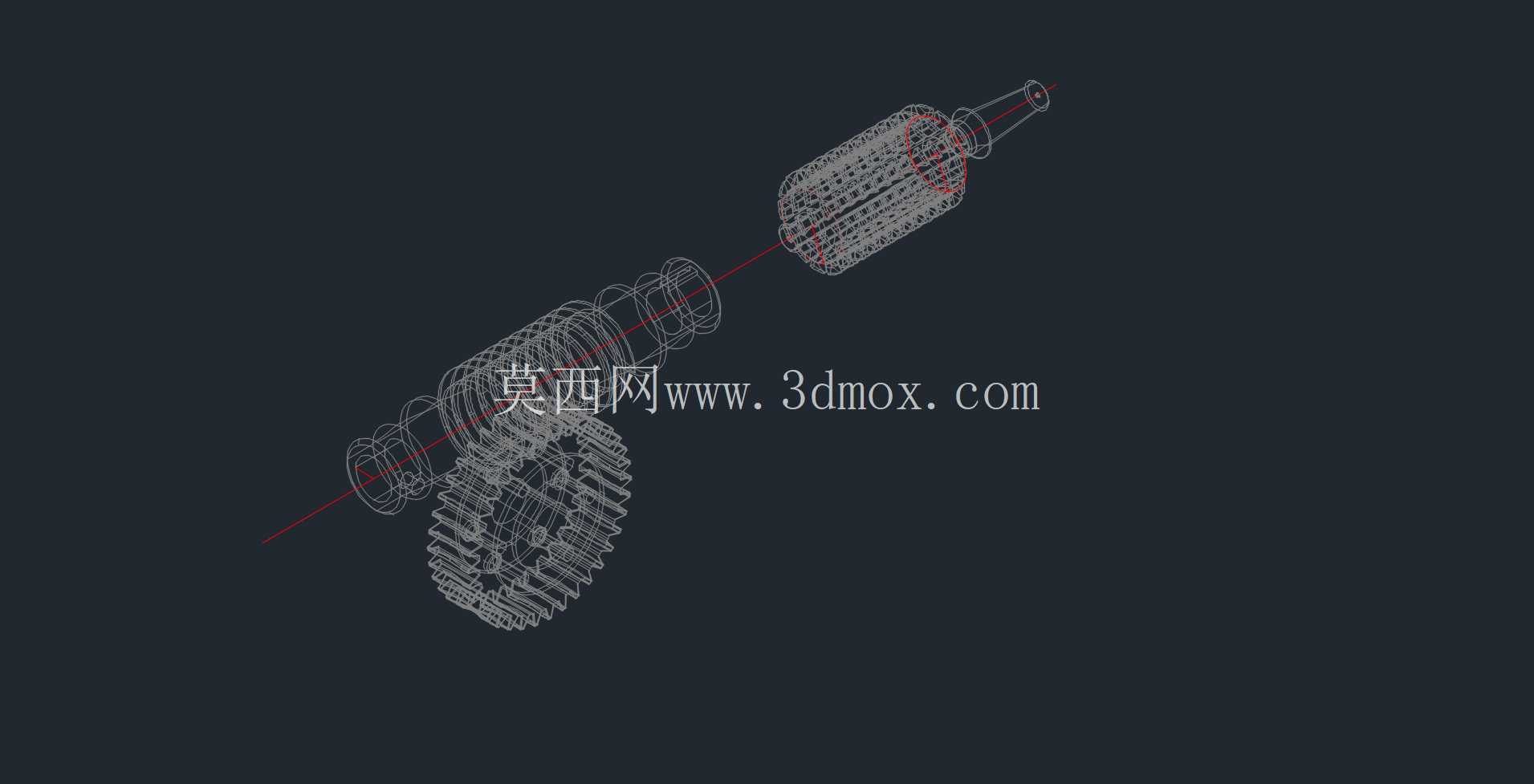

在蜗轮副的批量加工场景里,滚齿工序是决定蜗轮啮合精度、传动平稳性的核心环节,这套滚齿刀具结构,正是针对圆柱蜗杆、冠状蜗杆配套蜗轮的展成加工需求设计,适配中小模数蜗轮的滚切加工工况,常见于减速箱生产车间、通用传动件加工产线的滚齿机装夹使用。从实际加工逻辑来看,滚齿加工的核心是模拟蜗杆与蜗轮的啮合运动,滚刀本身的齿形参数、排布角度直接决定最终加工出的蜗轮齿面轮廓,这套滚刀的刀齿排布沿刀体轴向呈螺旋状分布,螺旋升角与对应啮合的蜗杆参数完全匹配,加工时滚刀随主轴旋转,同时工件按设定传动比做分齿回转,配合轴向进给完成全齿宽的切削,能一次走刀完成蜗轮齿形的粗精加工,相比单齿铣削的加工方式,齿形一致性更好,加工效率提升明显。
从结构设计细节来看,滚刀的刀体采用整体式结构,两端设计有标准的装夹定位轴颈,可直接适配普通滚齿机的刀架装夹接口,安装时无需额外定制过渡套,轴颈的同轴度公差控制在微米级,避免高速旋转时出现刀体跳动,影响齿形加工精度。刀齿部分沿螺旋线均匀分布,每个刀齿都设计有对应的前角与后角,切削刃锋利度兼顾切削效率与刀具耐用度,排屑槽沿刀体轴向开设,切屑可沿槽体顺利排出,避免积屑瘤卡在齿槽内刮伤已加工的蜗轮齿面。针对冠状蜗杆配套蜗轮的加工需求,滚刀的齿形在端部做了对应的修形处理,加工出的蜗轮齿面能和冠状蜗杆实现更好的弧面接触,啮合时的接触面积更大,传动过程中的载荷分布更均匀,可有效降低蜗轮副运转时的噪音,延长整套传动机构的使用寿命。
在实际安装适配层面,这套滚刀的总长、刀体直径、装夹轴颈尺寸都符合通用中小模数滚齿机的装夹边界,不需要对现有设备的刀架、托架做额外改造,更换刀具时只需按原有装夹流程校准径向跳动与端面跳动即可投入生产,适配性较强。从加工适配范围来看,这套滚刀可加工的蜗轮模数覆盖常用的中小模数区间,对应的蜗轮齿宽、齿顶圆直径都在常规通用减速箱的蜗轮尺寸范围内,既可以用于五金传动件的批量生产,也能满足设备维修时的单件蜗轮定制加工需求。在设计过程中,重点考虑了滚刀重磨后的精度保持性,刀齿的后角设计预留了足够的重磨余量,每次重磨前刀面后,滚刀的齿形精度不会出现明显偏差,可多次重磨重复使用,降低生产环节的刀具成本。
同时刀体的材质选用适配高速切削的合金工具钢,热处理后刀体硬度均匀,切削刃部分的硬度满足高速滚切的耐磨要求,连续加工时不会出现过快的刃口磨损,能稳定保证批量加工的蜗轮齿形精度一致性。在实际切削工况下,滚刀的切削力沿刀齿螺旋面均匀分散,不会出现单齿受力过大导致的崩刃问题,加工钢件、铜件等不同材质的蜗轮坯件时,都能保持稳定的切削状态,加工出的蜗轮齿面粗糙度满足通用传动件的装配要求,不需要额外做齿面抛光处理即可直接进入装配环节。和普通圆柱蜗杆滚刀相比,这套适配冠状蜗杆的滚刀在齿形端部的修形设计,能让加工出的蜗轮在啮合时避免齿端棱边接触,减少传动过程中的冲击载荷,尤其适配正反转频繁、传动载荷波动较大的传动场景,比如自动化输送线的减速机构、小型机床的进给传动箱等工况,能有效降低蜗轮副的早期磨损概率。
