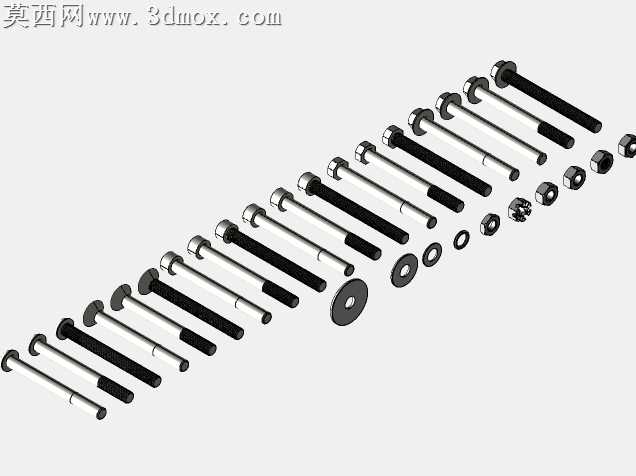

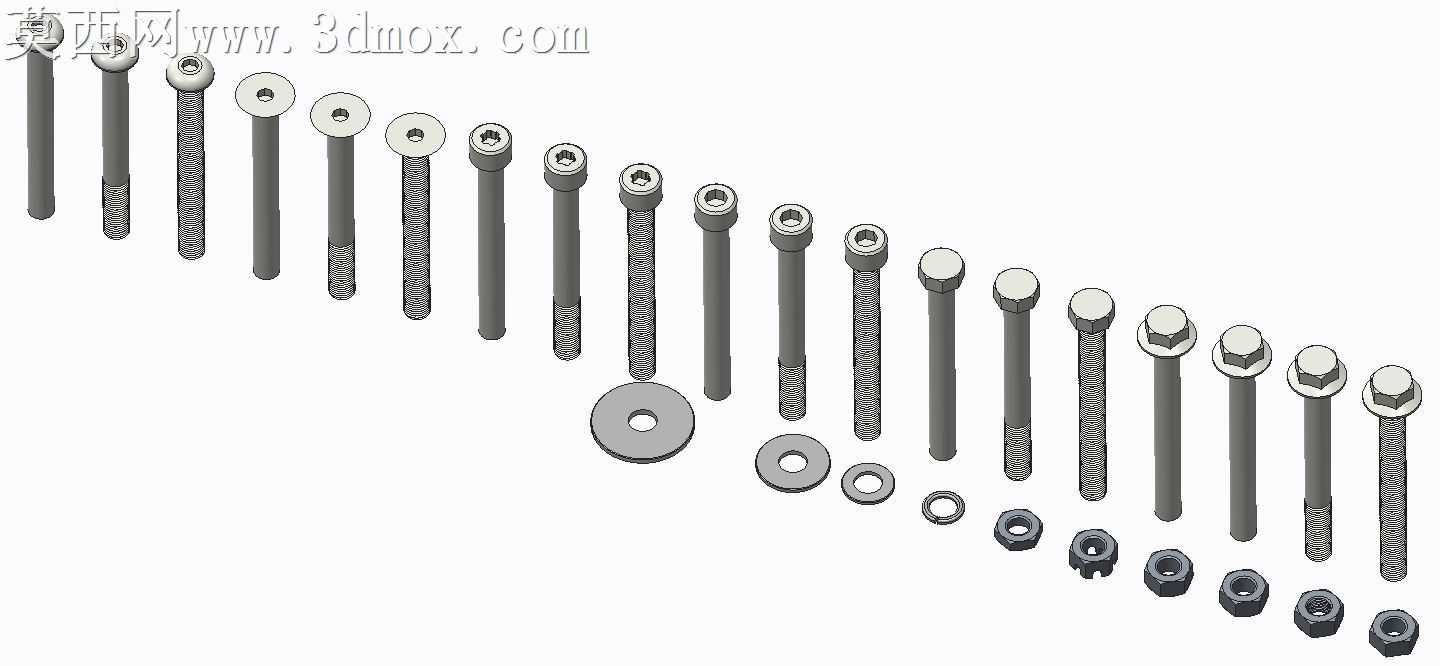

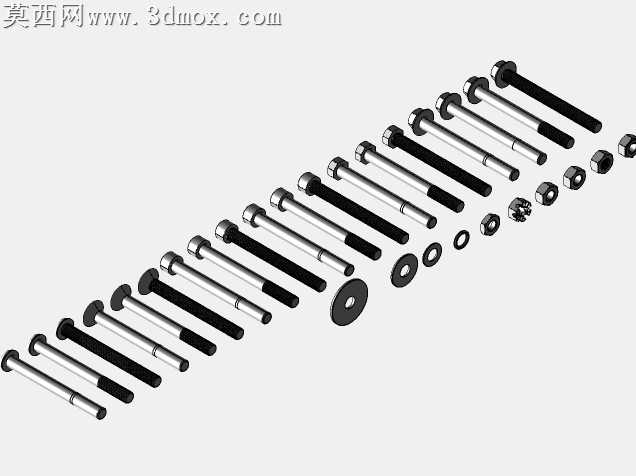

M10系列紧固件螺栓螺母垫圈三维设计

本套三维模型围绕公称直径M10的全系列常用紧固件开展参数化建模设计，覆盖法兰面螺栓、内六角圆柱头螺栓、沉头CSK螺栓、盘头按钮螺栓、配套六角螺母以及对应规格平垫圈等多类常用紧固连接件，建模过程严格遵循公制紧固件的通用尺寸规范，对每一款零件的杆部长度、螺纹牙型、头部成型尺寸、螺母对边宽度、垫圈内外径与厚度等核心参数都做了精准还原。建模阶段采用特征化建模逻辑，先通过旋转特征构建螺栓杆部与头部的基础基体，再以螺旋扫描特征生成连续的标准三角外螺纹结构，针对内六角、沉头、法兰面等不同头部结构，分别使用拉伸切除、倒角、圆角等特征完成细节处理，保证每一处结构的尺寸公差符合通用装配要求；螺母部分先通过拉伸构建六角基体，再做内螺纹螺旋扫描与端面倒角处理，垫圈则以简单旋转特征完成基础造型后，添加边缘倒角去除锐边。材质与渲染环节，针对紧固件常用的碳钢镀锌、发黑两种常见表面处理效果做了材质区分，螺栓、螺母主体赋予哑光金属材质，还原钢制零件的磨砂金属质感，垫圈部分做了轻微的反光度调整，区分不同表面处理的视觉差异，渲染时采用柔和的均匀布光，清晰展现每款零件的头部结构、螺纹细节与整体轮廓，避免阴影遮挡关键结构特征。设计过程中充分考虑紧固件的通用装配逻辑，所有同规格螺栓、螺母、垫圈的配合尺寸完全匹配，可直接调用至各类机械装配场景中完成紧固结构的虚拟装配，无需二次调整配合尺寸；整套模型按零件类型做了清晰的特征分组，不同长度规格的螺栓按长度梯度有序排布，方便使用者快速定位所需规格的零件，同时保留了完整的建模参数，可根据实际使用需求快速修改杆部长度、头部尺寸等参数，衍生出其他规格的同类型紧固件模型，大幅提升机械设计过程中标准件调用的效率，减少重复建模的工作量。
