12伏车用起动马达结构设计

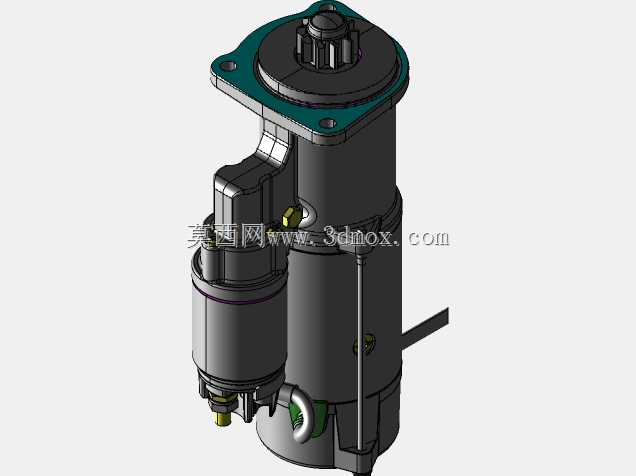

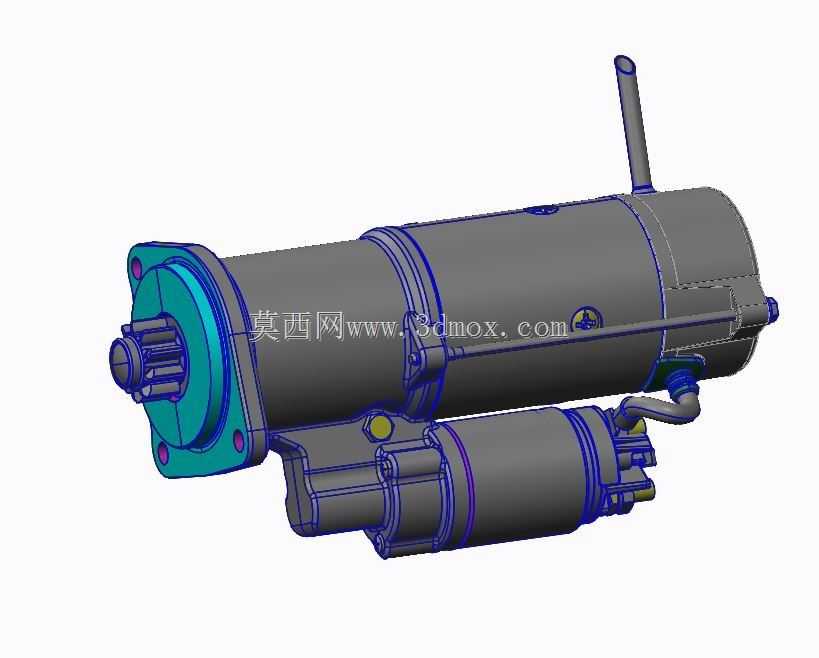

　　这款12伏起动马达的三维结构，完全围绕车用内燃机冷启动的实际工况做设计落地，日常做整车动力附件选型、起动机逆向测绘、启动系统匹配计算的时候，这类结构模型能帮工程师省掉大量反复核对安装位、核对啮合行程的时间。先从实际应用场景说，这类12V规格的起动马达，主要适配排量3升级别的车用内燃机，不管是乘用车辆的汽油动力单元，还是轻型商用车辆的柴油动力单元，只要整车电气系统是12V平台，都能匹配这类启动部件，核心作用就是在发动机静止状态下，通过驱动齿轮啮入飞轮齿圈，输出足够的启动扭矩带动内燃机曲轴达到初始点火转速，完成发动机从静止到自持运转的启动过程，一旦发动机启动完成，驱动齿轮会自动退回脱开啮合，避免被飞轮反拖造成电机超速损坏。

　　从功能特性上拆解，整个结构分成三个核心功能段：最前端是驱动啮合机构，包含单向离合器、驱动齿轮、拨叉组件，单向离合器的作用非常关键，启动时它能把直流电机输出的扭矩完整传递给驱动齿轮，当发动机启动后飞轮转速超过启动马达输出转速时，离合器会自动打滑切断动力反传路径，保护电枢组件不会被高速反拖烧损；中间段是直流串励电机主体，这部分是动力输出核心，采用串励绕组的设计就是为了在启动初始低转速阶段输出大扭矩，刚好匹配内燃机启动瞬间需要克服的活塞压缩阻力、机油粘滞阻力、传动系静摩擦阻力，而且电机外壳采用导磁钢质壳体，既作为磁路的一部分，又能承受大扭矩输出时的结构应力，壳体上的安装法兰做了加厚处理，避免反复启动冲击造成法兰变形开裂；后端是电磁开关组件，也就是电磁吸力机构，负责在通电时拉动拨叉推动驱动齿轮前移啮合，同时接通电机主供电回路，两个动作的时序做了精准匹配，保证齿轮啮入齿圈后才会接通大电流供电，避免打齿故障。

　　做这个结构的三维设计时，首先要卡准的就是安装边界尺寸：前端法兰的安装孔位、止口直径必须和发动机缸体上的启动机安装座完全匹配，驱动齿轮的初始位置、伸出后的啮合行程要和飞轮齿圈的轴向位置对齐，齿轮的模数、齿形参数要和飞轮齿圈完全匹配，保证啮合重合度足够，不会出现咬齿、顶齿的问题；然后是整体外形的避让边界，马达本体的外径、电磁开关的突出位置、接线柱的朝向，都要和发动机舱内周边的管路、线束、支架留出足够的安全间隙，不能出现装车后和周边部件干涉的情况，尤其是接线柱位置要和金属壳体、周边金属件留出绝缘间隙，避免短路故障。设计过程中还要考虑实际使用的可靠性：驱动齿轮的齿部做了倒角导向，就算出现顶齿情况，电磁开关的保持线圈也能持续施加推力，等齿轮转过一个齿位就顺利滑入啮合，不会出现顶死无法启动的问题；电枢轴的前后支撑都采用了含油轴承，能承受启动瞬间的冲击载荷，同时满足长周期免维护的使用要求；外壳上的散热筋结构不是装饰，是为了在短时间大电流工作时快速散出绕组产生的热量，避免连续启动造成绕组过热烧损。

　　很多刚接触启动系统设计的工程师容易忽略啮合行程的匹配，其实这个参数直接影响启动可靠性和部件寿命：行程太短会造成齿轮啮合深度不足，大扭矩传递时容易打齿断齿；行程太长会让驱动齿轮顶到齿圈端面，造成异常磨损。这个模型里的拨叉杠杆比、电磁开关行程、齿轮初始位置都是经过匹配计算的，刚好保证啮合到位后齿轮端面和齿圈端面留有合理的间隙，既不会脱啮也不会顶死。另外后端的接线端子设计也做了防呆处理，主电源端子、控制端子的直径、位置都做了区分，避免装车时接错线造成开关烧损。从结构工艺性上看，整个马达的组件拆分都符合量产装配要求：壳体采用卷压成型工艺，端盖和壳体的连接采用穿心螺栓固定，装配时可以依次装入电枢、磁极、电刷组件，最后扣合端盖拧紧螺栓即可，不需要复杂的工装夹具，适合批量生产；单向离合器组件作为一个独立的子装配单元，可以单独做性能测试后再总装，降低总装环节的故障率。在做整车启动系统匹配时，还可以基于这个模型做运动仿真，模拟驱动齿轮伸出啮合的全过程，检查不同公差累积下的啮合状态，提前发现可能的干涉、卡滞问题，减少后续样件装车验证的迭代次数。
