四轮驱动带分离功能齿轮传动箱结构

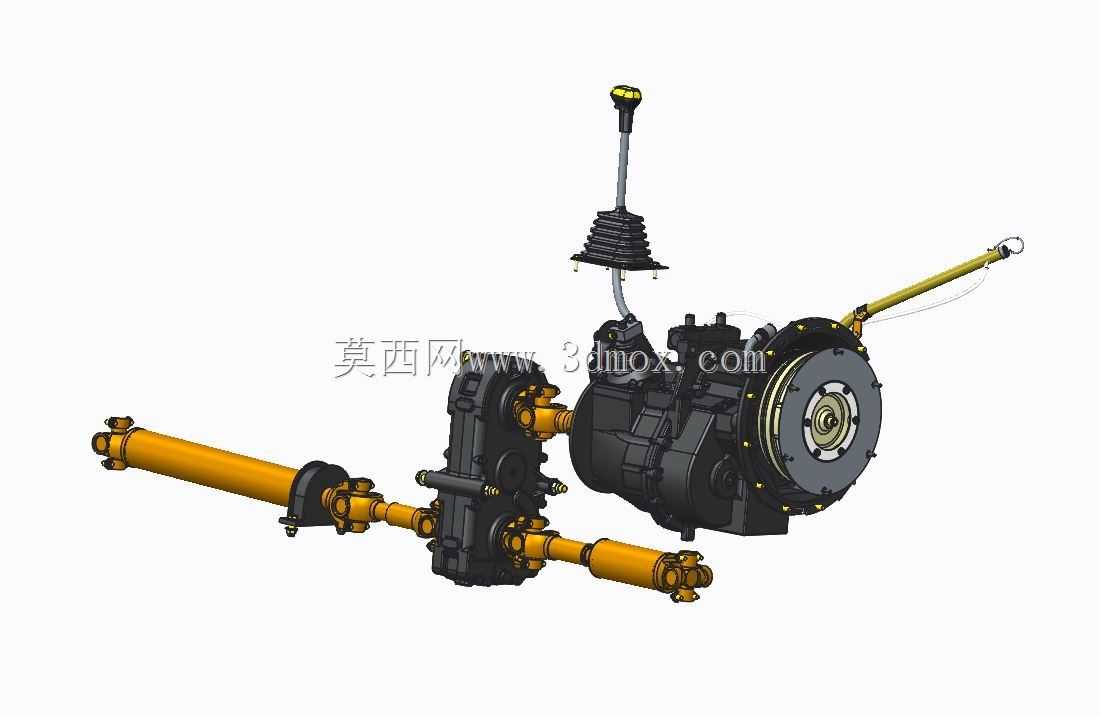

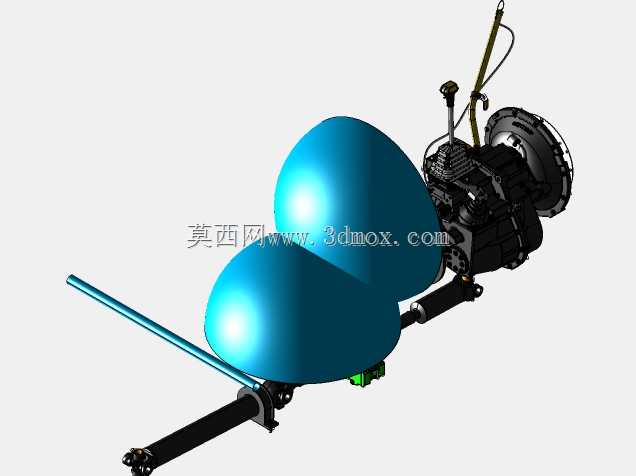

　　这套带分离功能的四驱齿轮箱，核心适配非道路四轮驱动作业车辆的动力分配需求，常见于小型农用四驱拖拉机、山地作业UTV、林区短途运输全地形车的底盘传动系统中，核心作用是在两驱与四驱模式间完成动力通断切换，避免铺装路面行驶时前桥传动系统随动带来的额外功率损耗与轮胎异常磨损。从结构布局来看，整套传动单元采用横置输入+分动同轴输出的布置逻辑，顶部集成手动换挡操纵机构，操纵杆下端通过波纹防尘护套与箱体内的拨叉轴连接，可实现高速两驱、高速四驱、低速四驱三个挡位的切换，同时内置的离合分离机构可在四驱挡位下切断前桥动力输出，满足短距离挪车、铺装路面转弯时的差速需求，避免传动系统出现硬扭损伤。箱体采用分体式灰铸铁壳体设计，

　　结合面通过定位销与密封胶完成密封，可承受大扭矩输入下的壳体形变，内部齿轮采用斜齿圆柱齿轮布置，相比直齿结构传动噪音更低、承载能力更强，啮合重合度更高，适合非道路场景下的冲击载荷工况。两侧伸出的传动轴采用法兰式连接结构，输出端法兰的螺栓孔位与原厂驱动桥的输入法兰完全匹配，安装时无需额外改制连接部件，传动轴中部设置的支撑吊架可固定在车架纵梁上，抵消长轴传动带来的径向跳动，避免高速运转时出现共振问题。设计过程中重点考量了安装边界的适配性，箱体底部预留三个固定安装脚，安装孔位的中心距与常规小排量四驱车型的车架安装点完全对齐，操纵杆的伸出位置避开了驾驶室地板的加强筋结构，无需对驾驶室底板做大规模切割即可完成装配。分离机构采用牙嵌式离合结构，

　　相比摩擦片式分离结构结构更简单、可靠性更高，在泥泞、涉水等恶劣工况下不会出现摩擦片打滑问题，啮合齿端做了大倒角引导设计，即便车辆处于低速蠕动状态也能顺利完成啮合，无需完全停稳车辆即可切换四驱模式，提升复杂路况下的操作便利性。齿轮箱的输入轴端预留了与发动机离合器壳体连接的定位止口，止口直径与常规小排量柴油发动机的飞轮壳尺寸匹配，输入端花键采用标准矩形花键，可直接适配常规离合器从动盘的花键套，无需额外定制连接套。两侧输出轴的油封采用双唇口结构，外侧防尘唇可阻挡泥沙、污水进入箱体内部，内侧密封唇负责锁住齿轮油，避免长时间越野工况下出现漏油问题，箱体侧面设置的油位观察孔可快速检查齿轮油液位，注油口与放油口均布置在箱体易操作的侧面位置，

　　日常维护时无需举升车辆即可完成换油操作。整套结构的传动比经过匹配调校，低速四驱挡位下可将输入扭矩放大2.4倍，满足爬坡、脱困时的大扭矩需求，高速四驱挡位采用1:1直传比，适合非铺装路面的高速行驶，两驱挡位下前桥传动系统完全断开，前桥半轴、差速器不再随动转动，可有效降低传动阻力，提升燃油经济性。操纵机构的挡位定位采用弹簧钢珠定位结构，每个挡位都有清晰的入位手感，避免行驶过程中因为振动出现跳挡问题，操纵杆的手柄位置符合人体工程学设计，驾驶员坐在座椅上无需大幅探身即可完成挡位切换操作。
