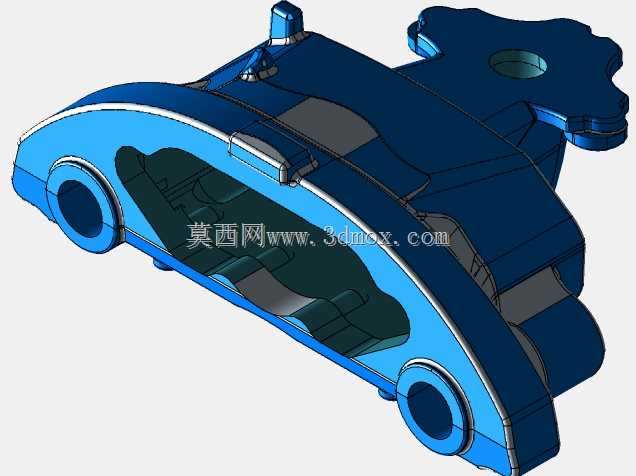

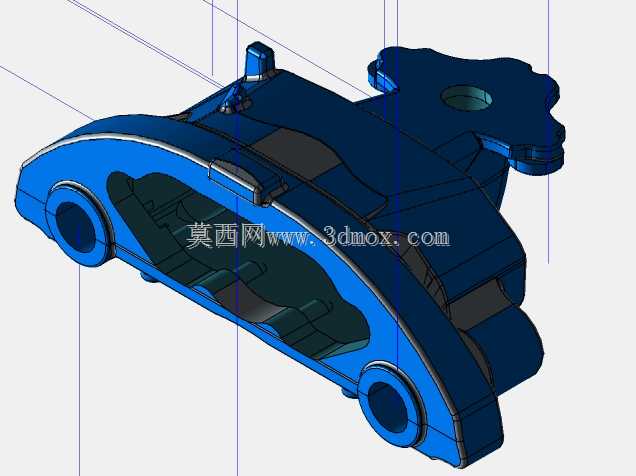

重卡空气制动器壳体轻量化结构设计

项目分类:制动器 发布时间:2022-04-11 ID:606117
  • 重卡空气制动器壳体轻量化结构设计
  • 重卡空气制动器壳体轻量化结构设计

  商用车气压制动系统的核心承载部件中,制动器壳体的结构合理性直接决定整套制动机构的运行稳定性与服役寿命,这款针对重载卡车开发的空气制动器壳体,在结构设计阶段就围绕车桥安装边界、铸件减重需求、制动组件承载逻辑做了多轮迭代优化。从实际装车场景来看,这类壳体主要匹配大吨位载重卡车的车桥端安装位,需要容纳制动气室推杆、凸轮轴、制动蹄支撑结构,同时承担制动过程中传递的全部反力矩,日常运行中要持续承受路面颠簸带来的交变冲击、制动过程产生的热应力传导,以及低温、泥水、融雪剂侵蚀等复杂工况考验。

  设计过程中首先锚定的是安装边界约束,壳体两端的同轴销孔直接对接车桥的固定支撑轴,孔位的同轴度公差控制在IT7级范围内,保证制动蹄转动时无卡滞偏磨;上部的异形法兰结构对应车桥端的安装定位面,三个分布的安装孔位完全适配现有主流重卡车桥的固定螺栓孔距,不需要对现有车桥结构做任何改装就能直接适配,大幅降低了部件替换的适配成本。壳体侧面的弧形轮廓完全避让制动鼓的旋转包络面,预留了足够的制动间隙调整余量,即使制动蹄片磨损到极限厚度,也不会出现壳体与制动鼓的运动干涉。

  轻量化是这款壳体设计的核心优化方向,传统同规格制动器壳体多采用厚壁均匀的铸铁结构,冗余重量占比接近30%,这款结构在非承载区域做了针对性的壁厚减薄,在应力集中的销孔周边、力矩传递筋位做了加厚加强处理,通过拓扑优化计算的筋位走向完全匹配制动时的应力传递路径,每个铸件相比传统结构减重2公斤,在保证结构强度满足1.5倍额定制动载荷冲击要求的前提下,有效降低了车桥端的簧下质量,对于提升整车行驶平顺性、降低燃油消耗有实际帮助。壳体内部的型腔结构完全匹配制动组件的安装空间,预留的气室管路过孔位置做了翻边强化处理,避免管路长期振动磨损出现漏气故障,型腔内部的排屑斜面设计也方便铸件清砂以及后期维护时的粉尘、积水排出,减少内部锈蚀卡滞的风险。

  从铸造工艺性角度考虑,整个壳体的分型面设计尽可能平整,减少了侧向抽芯结构的数量,所有转角位置都做了R3-R5的圆角过渡,避免铸件冷却过程中出现应力集中开裂的问题,壁厚过渡区域采用渐变斜率设计,杜绝厚大断面产生的缩孔缩松缺陷。壳体上部的观察孔位可以在不拆解制动器的情况下检查内部制动蹄片的磨损情况,日常维保的便利性相比传统封闭结构有明显提升。在制动系统工作时,压缩空气推动气室推杆带动凸轮轴转动,这个壳体需要全程为凸轮轴提供稳定的旋转支撑,同时承受制动蹄张开时产生的反向冲击力,因此在凸轮轴安装座的位置设计了交叉加强筋,将受力直接传导到两端的车桥安装孔位,避免局部应力过大导致的壳体开裂。

  针对重载工况下的热负荷问题,壳体侧面的弧形散热面增大了与空气的接触面积,制动过程中制动鼓产生的热量可以通过壳体快速传导散发,避免内部密封件因为长期高温出现老化失效。壳体表面的安装定位凸台都做了铣平加工处理,保证配合面的平面度要求,安装后不会出现密封不严导致的泥水渗入问题。考虑到不同车型的配置差异,壳体上预留了传感器安装位,可以直接适配磨损报警传感器的安装需求,不需要额外做打孔改装,能够满足高端重卡的智能化配置要求。整个结构的所有尺寸链都经过闭环校核,装配时各部件的配合间隙都控制在合理范围内,既不会因为间隙过大导致制动响应滞后,也不会因为间隙过小出现热膨胀卡滞的问题。
