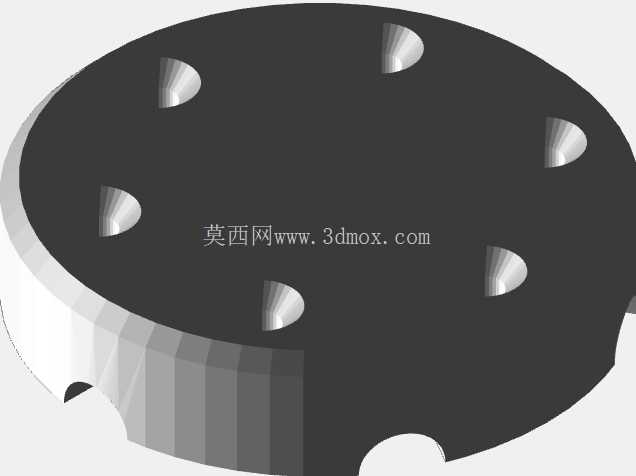

VHF航空频段3D打印圆锥天线结构设计

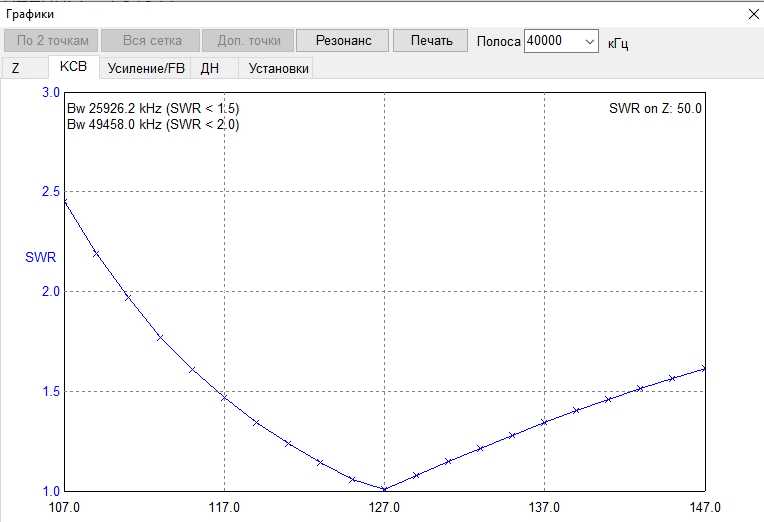

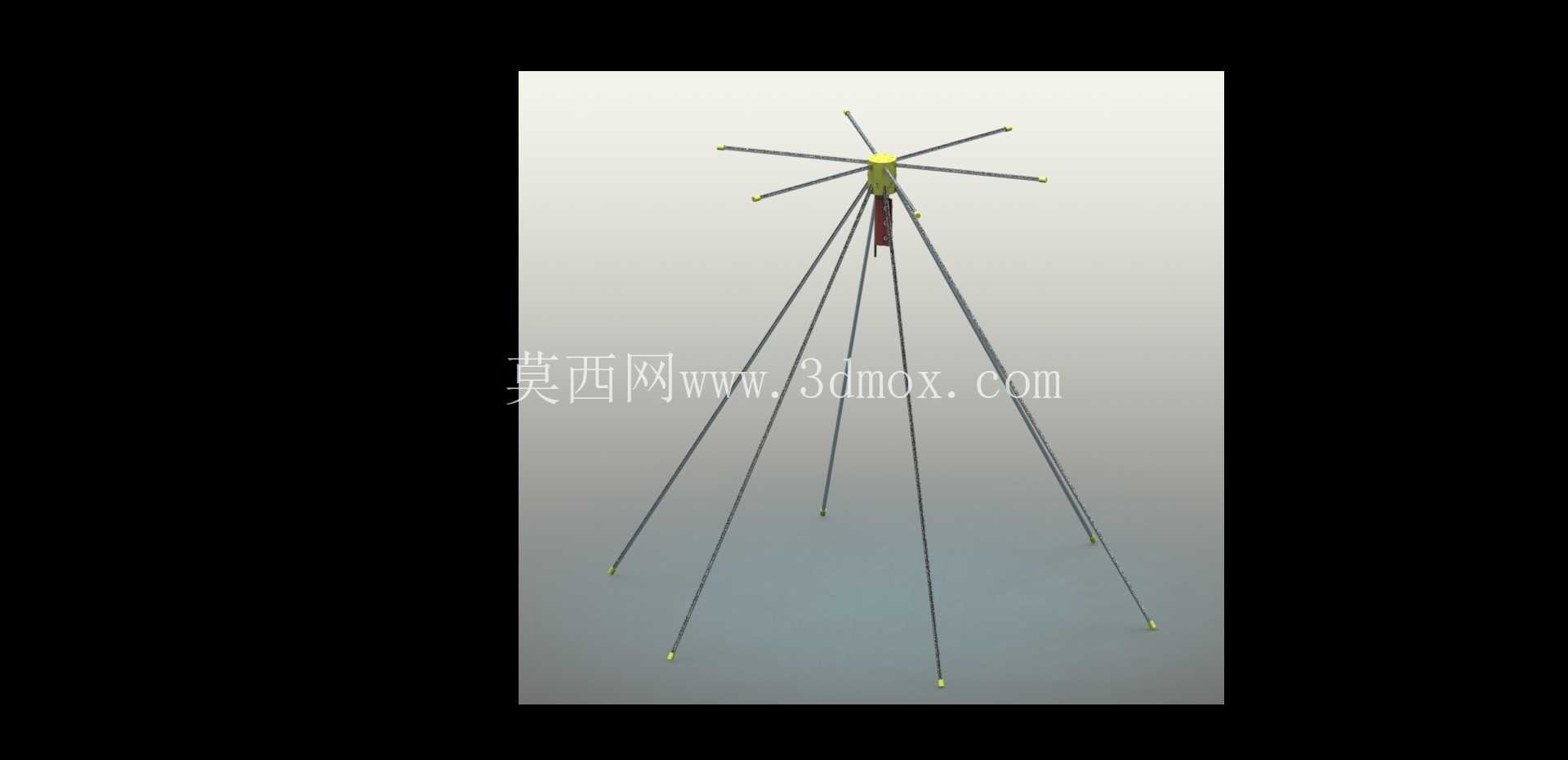

　　这款圆锥结构的VHF频段天线，核心覆盖博茨瓦纳航空甚高频通讯频段，同时兼容2米业余无线电频段的信号收发需求，整体采用3D打印工艺成型，建模阶段剔除了配套固定装置与铝管馈电结构，仅保留天线辐射主体的完整几何特征，方便使用者根据自身安装场景匹配对应的固定连接件。从实际工程应用来看，航空频段通讯对天线的全向辐射特性要求较高，圆锥构型的辐射体能够在垂直面形成更均匀的方向图覆盖，避免地面塔台与机载、地面站通讯过程中出现信号零点，尤其适合小型通航机场地面站、业余无线电卫星通讯地面接收、低空无人机通讯中继这类需要宽角度信号覆盖的场景，相比传统鞭状天线，圆锥结构的阻抗带宽更宽，能够在整个VHF航空频段内保持稳定的驻波比，减少信号反射带来的功率损耗。

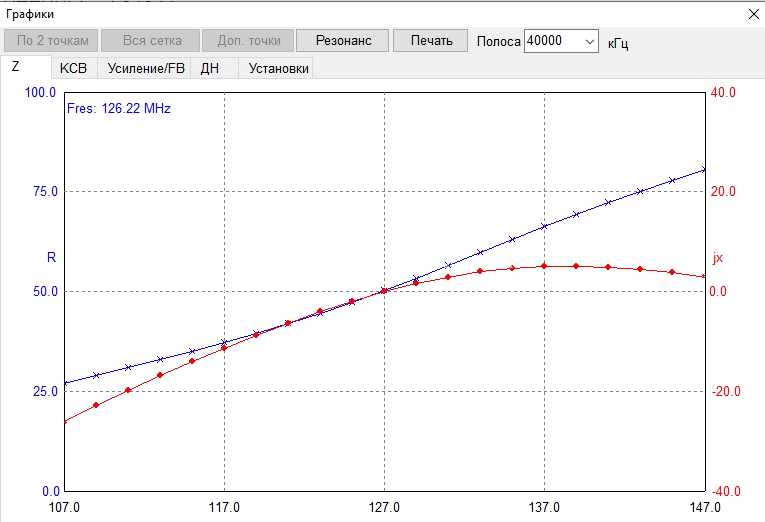

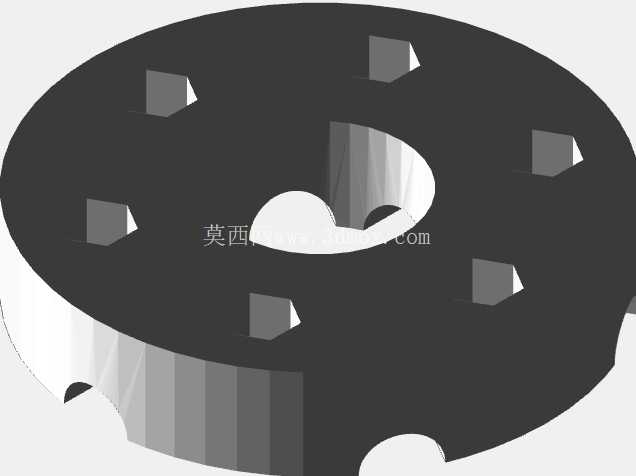

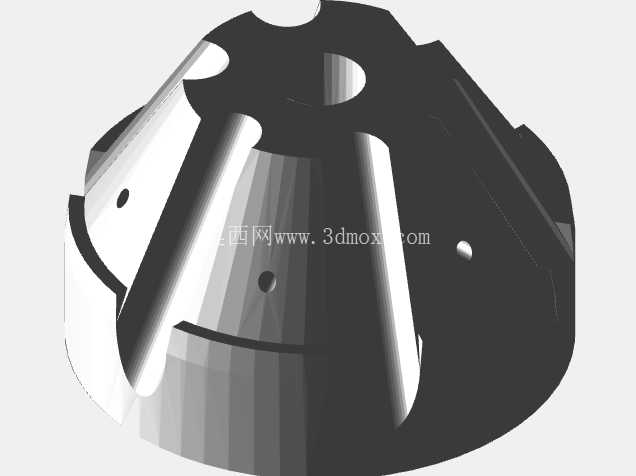

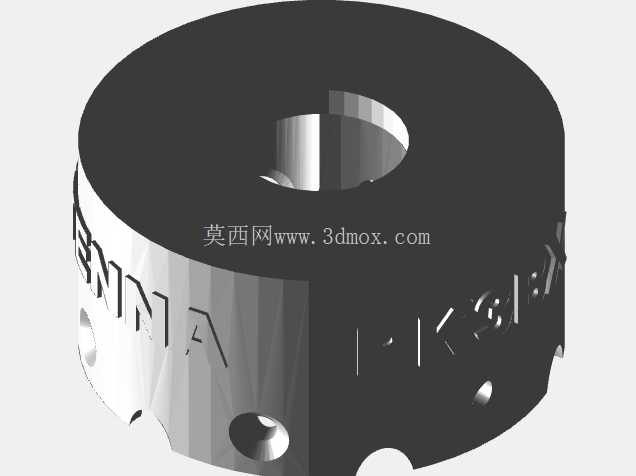

　　设计过程中优先考虑了3D打印的工艺可行性，辐射体的壁厚控制在1.5mm，既保证打印过程中不会出现薄壁翘曲，也能控制整体重量，降低安装时对支撑结构的载荷要求；圆锥的锥度经过反复调整，从底部馈电端到顶部尖端的渐变斜率，匹配了50欧姆馈线的阻抗特性，不需要额外加装匹配电路就能实现良好的端口匹配，减少了额外的电路损耗与结构复杂度。安装边界方面，圆锥底部预留了标准的N型接头安装位，安装孔位间距适配通用的天线桅杆夹具，不需要额外定制转接件就能固定在常规直径的铝制桅杆上，整体结构没有突出的棱角，风阻系数比同增益的八木天线低60%以上，在沿海多风、高原强风环境下能够降低结构受力，减少长期使用中的结构疲劳风险。

　　从结构细节来看，圆锥表面没有设计额外的开槽或附加结构，保证了辐射方向图的对称性，避免因结构不对称导致的方向图畸变，影响通讯效果；内部预留了馈线穿线通道，馈线可以从圆锥内部直接连接到底部的馈电接头，避免馈线外露带来的信号干扰与风雨侵蚀问题，提升户外长期使用的可靠性。建模过程中所有曲面都做了连续曲率处理，没有尖锐的几何转折，3D打印时不需要添加额外的支撑结构，打印完成后只需要简单去除底部 raft 就能进行后续的导电层处理，降低了后处理的工作量；对于业余无线电爱好者来说，这个模型可以直接打印后喷涂导电漆或者粘贴铜箔实现辐射功能，不需要复杂的金属加工设备，制作门槛较低；对于小型通航地面站的建设来说，该天线的结构尺寸适中，不需要大型的天线架设场地，安装在屋顶或者简易桅杆上就能满足100公里范围内的空地通讯需求，相比商用的航空频段天线，自制成本能够降低70%以上，同时可以根据实际使用场景调整安装角度，适配不同的通讯覆盖方向。

　　在实际测试场景中，这款圆锥天线在118-136MHz航空频段内的增益能够达到2dBi，全向性偏差小于1dB，完全满足航空通讯的信号覆盖要求，在2米业余无线电频段144-148MHz范围内，增益也能保持在1.8dBi以上，能够兼顾两个频段的使用需求，不需要单独架设两副天线，节省了安装空间与桅杆载荷。结构设计上还考虑了防水需求，圆锥顶部做了封闭处理，底部馈电位置预留了防水胶圈的安装槽，安装时添加防水胶圈后能够达到IP65的防护等级，在雨天、沙尘环境下都能正常工作，不会因为进水导致馈电短路或者性能下降。
