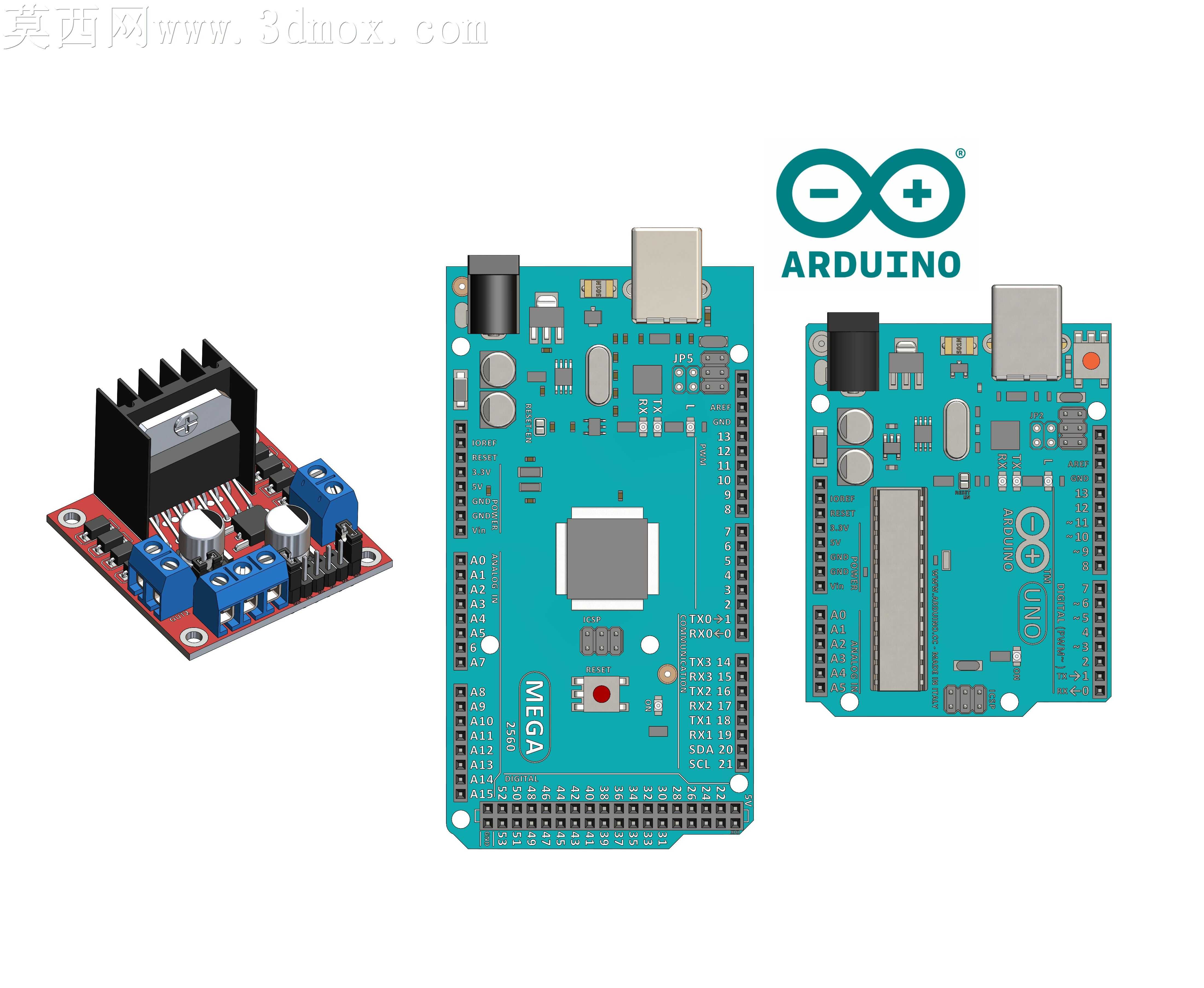

Arduino开发板及驱动板电子元件三维模型

做这套电子元件模型的时候，最先敲定的是装配逻辑的适配方向——毕竟这些模型的核心用途是给整机装配做占位和干涉校验，没必要把板载芯片的内部晶圆走线都抠出来，徒增面数拖慢装配体运行速度。

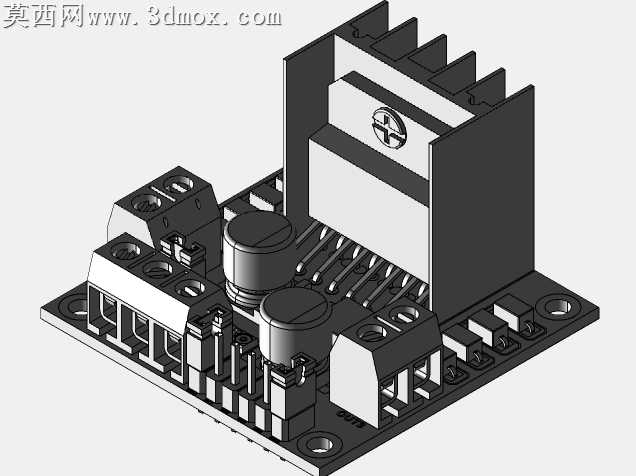

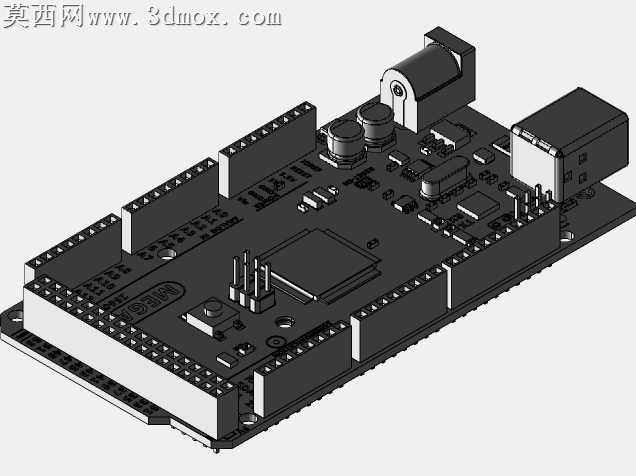

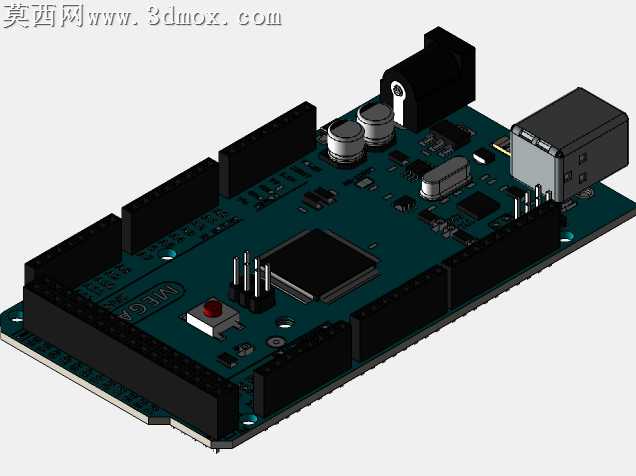

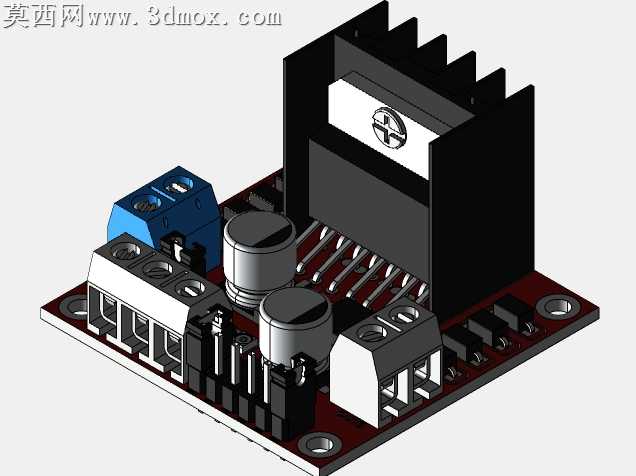

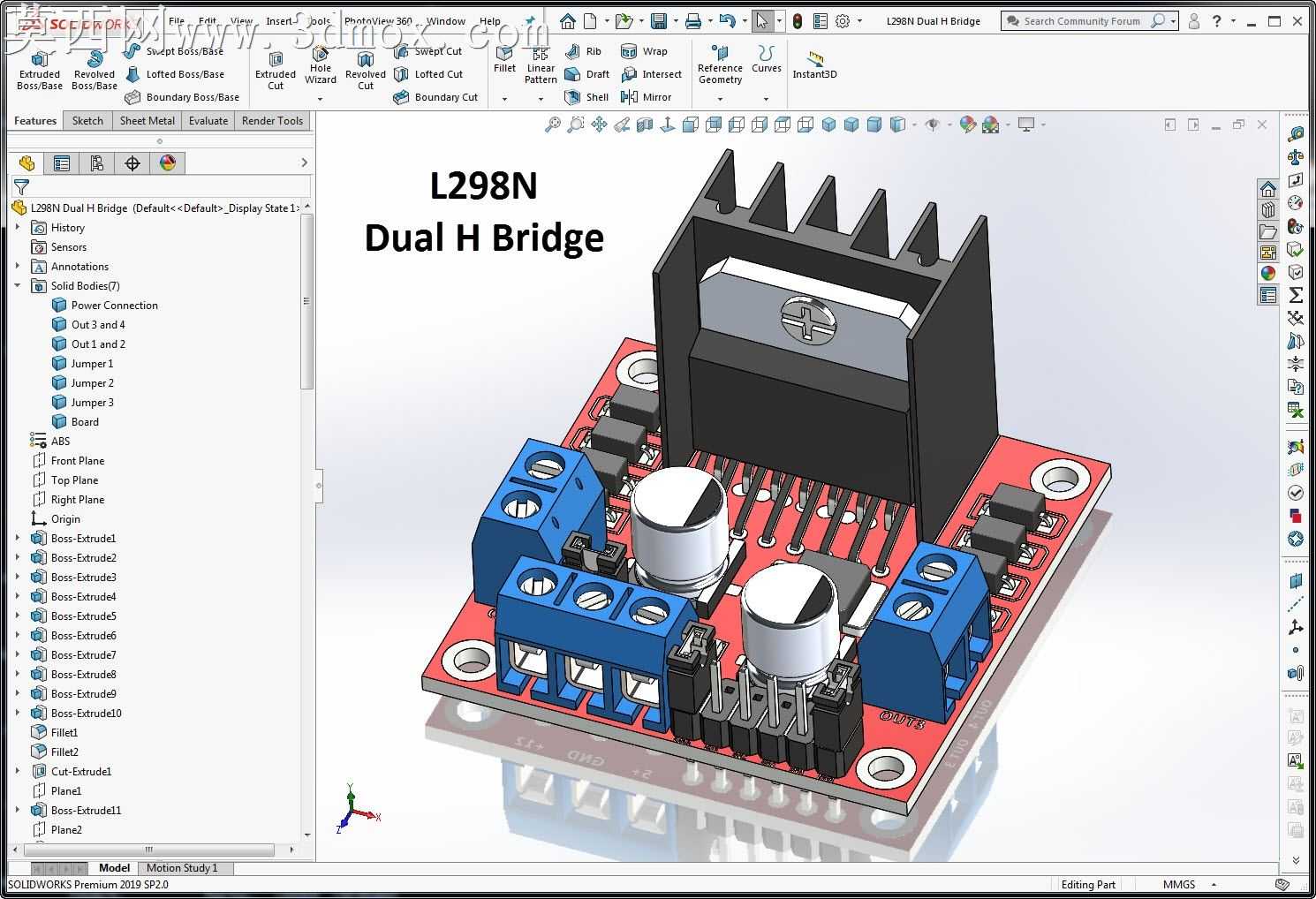

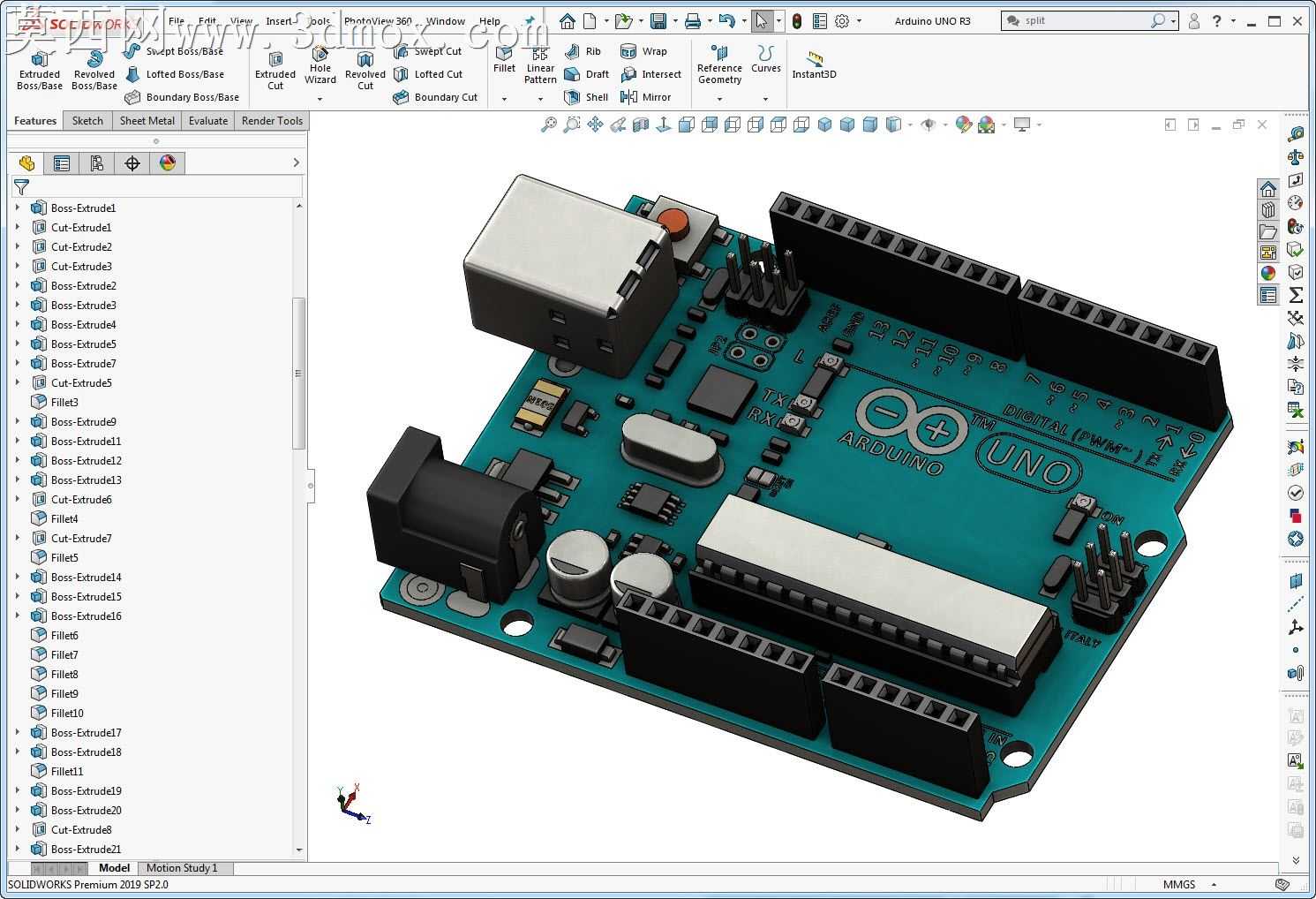

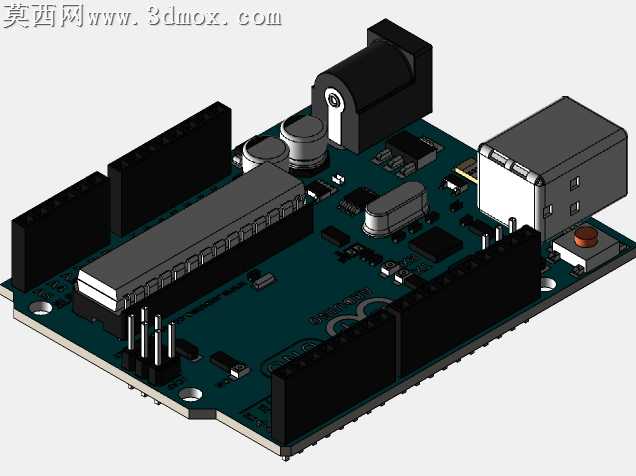

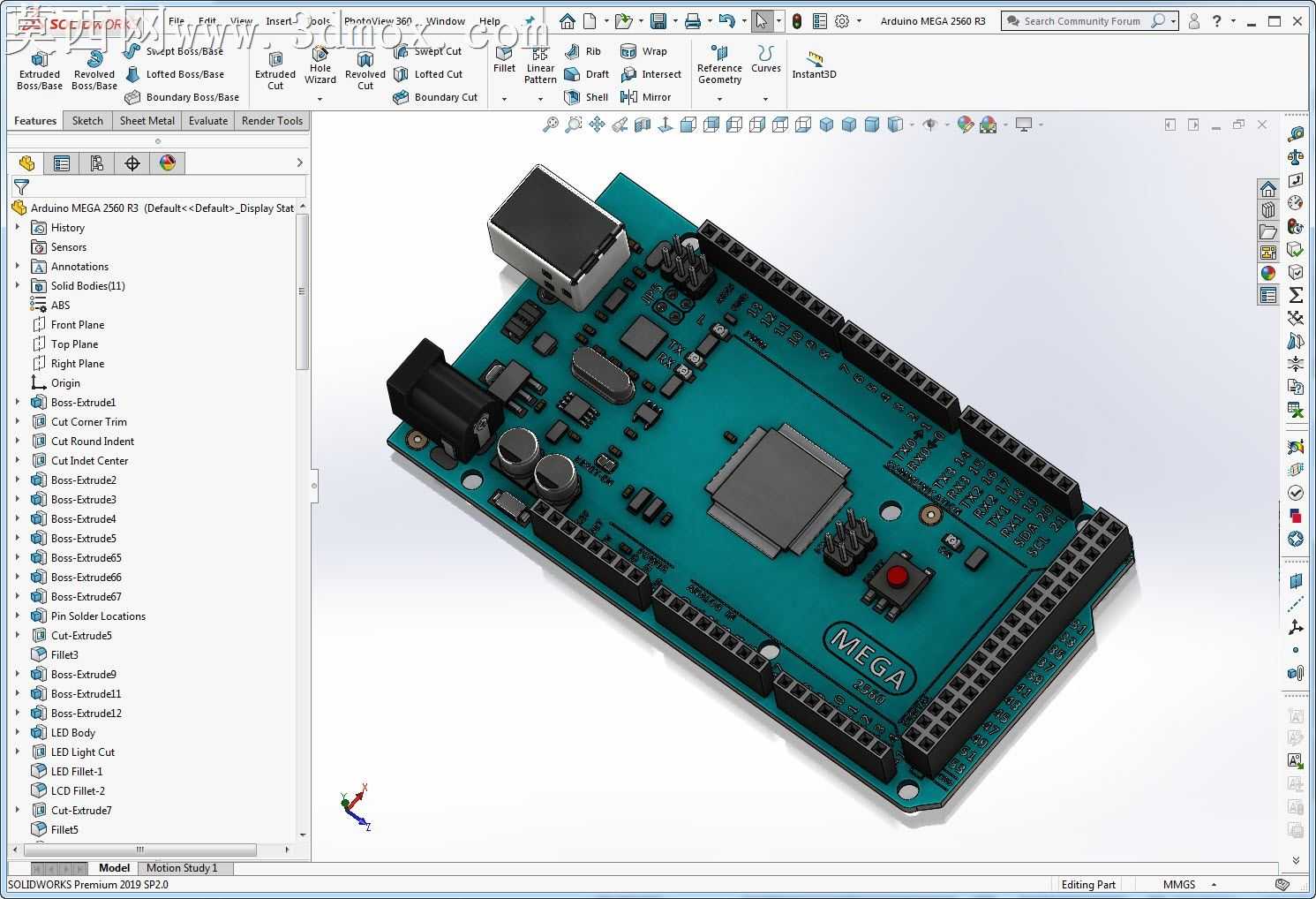

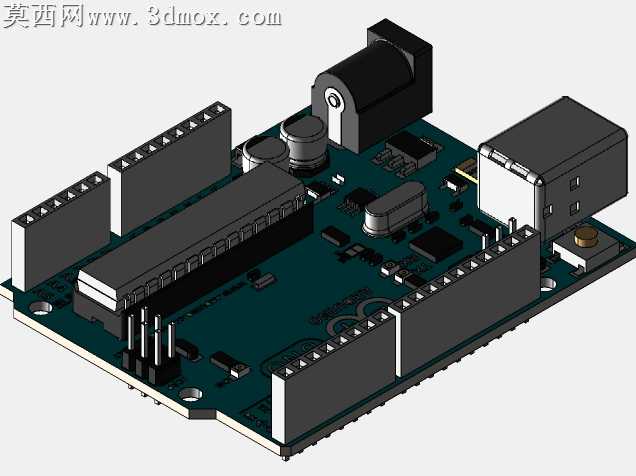

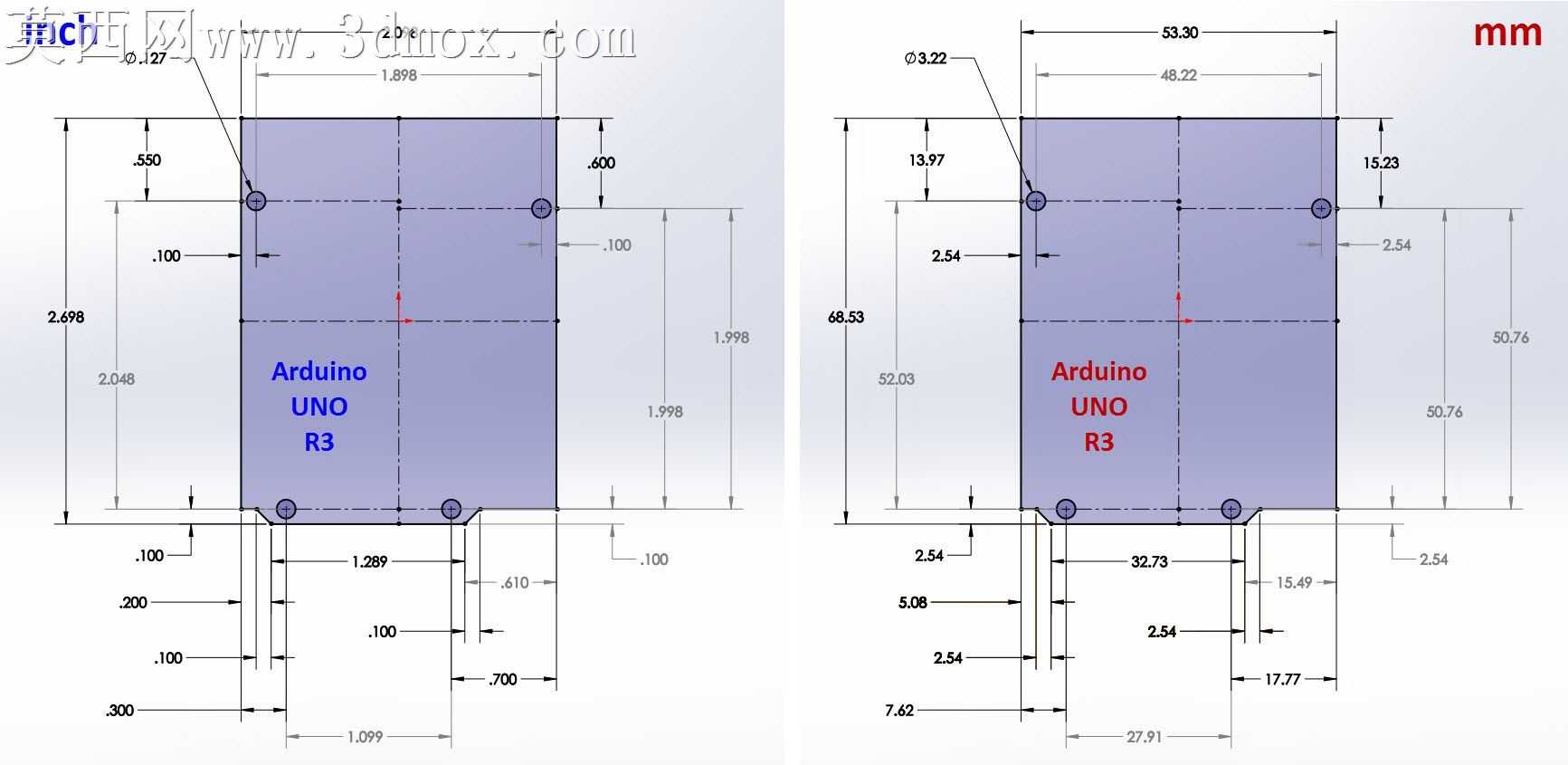

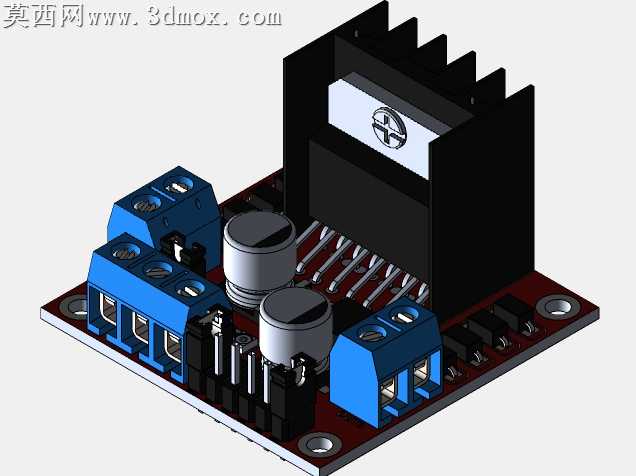

板卡的外轮廓尺寸完全照着实物公版参数卡着公差做，UNO和MEGA2560的排针间距、USB接口突出高度、电源接口的外凸尺寸都留了标准装配余量，往整机外壳里装的时候不会出现排针顶到壳体内壁、USB口对不上外壳开孔的尴尬情况。旁边的L298N双H桥驱动板也一样，散热片的高度、接线端子的插拔空间都留够了实际操作的间隙，不会出现模型里看着装得上，实际接线的时候手指伸不进去拧端子的问题。

建模的时候特意跳过了PCB板内部的覆铜层、芯片内部的封装结构，只把板面上能看到的电容、电阻、接口、排针的外形做了还原，既保证视觉上和实物一致，又把单个板卡的面数控制在了合理区间，就算把三个板卡同时拖进大型机器人装配体里，也不会出现软件卡顿旋转掉帧的情况。曲面部分没什么太复杂的造型，主要是USB接口的金属包边、散热片的鳍片倒角做了细化，渲染的时候不会出现边缘生硬的锯齿感。

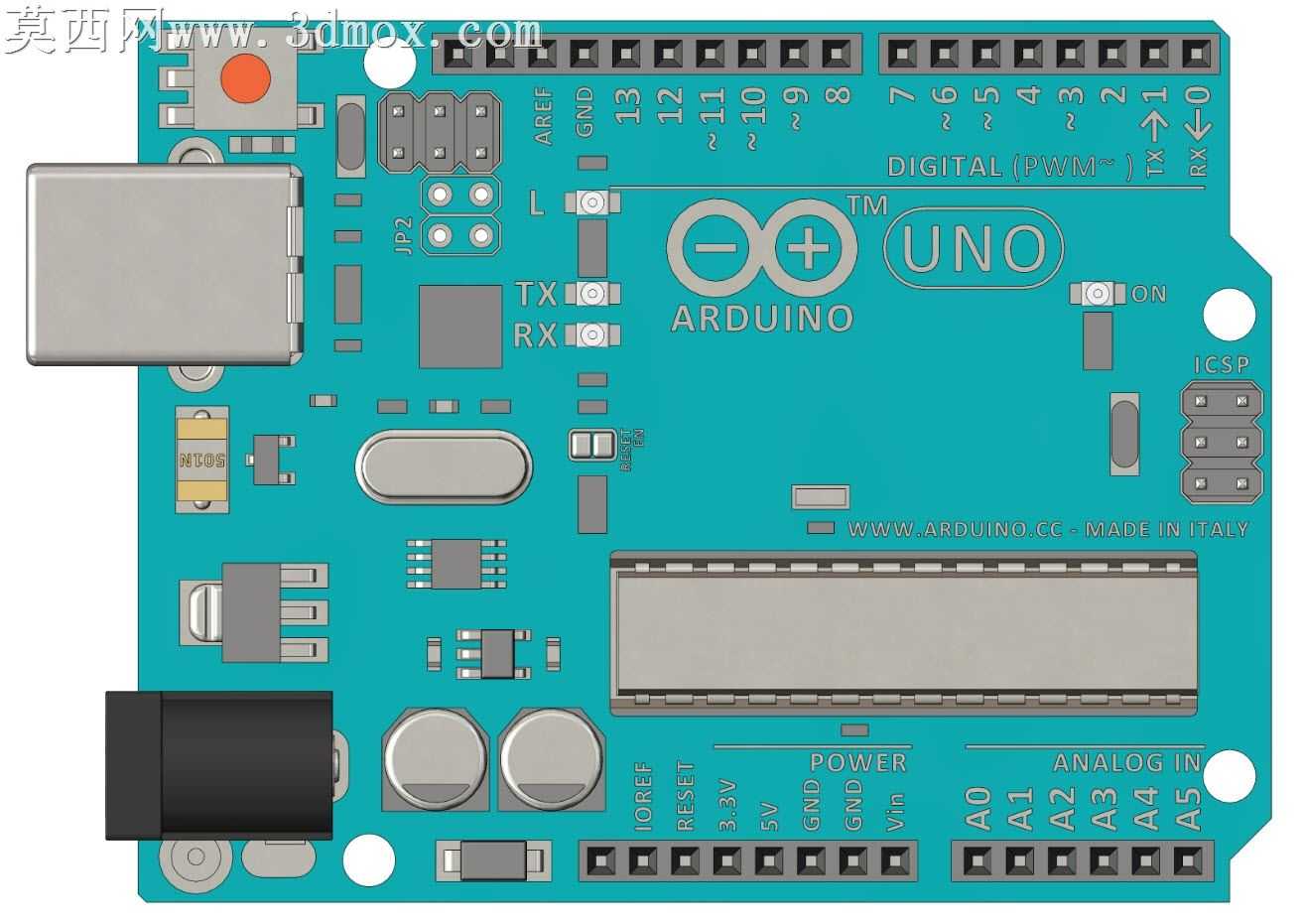

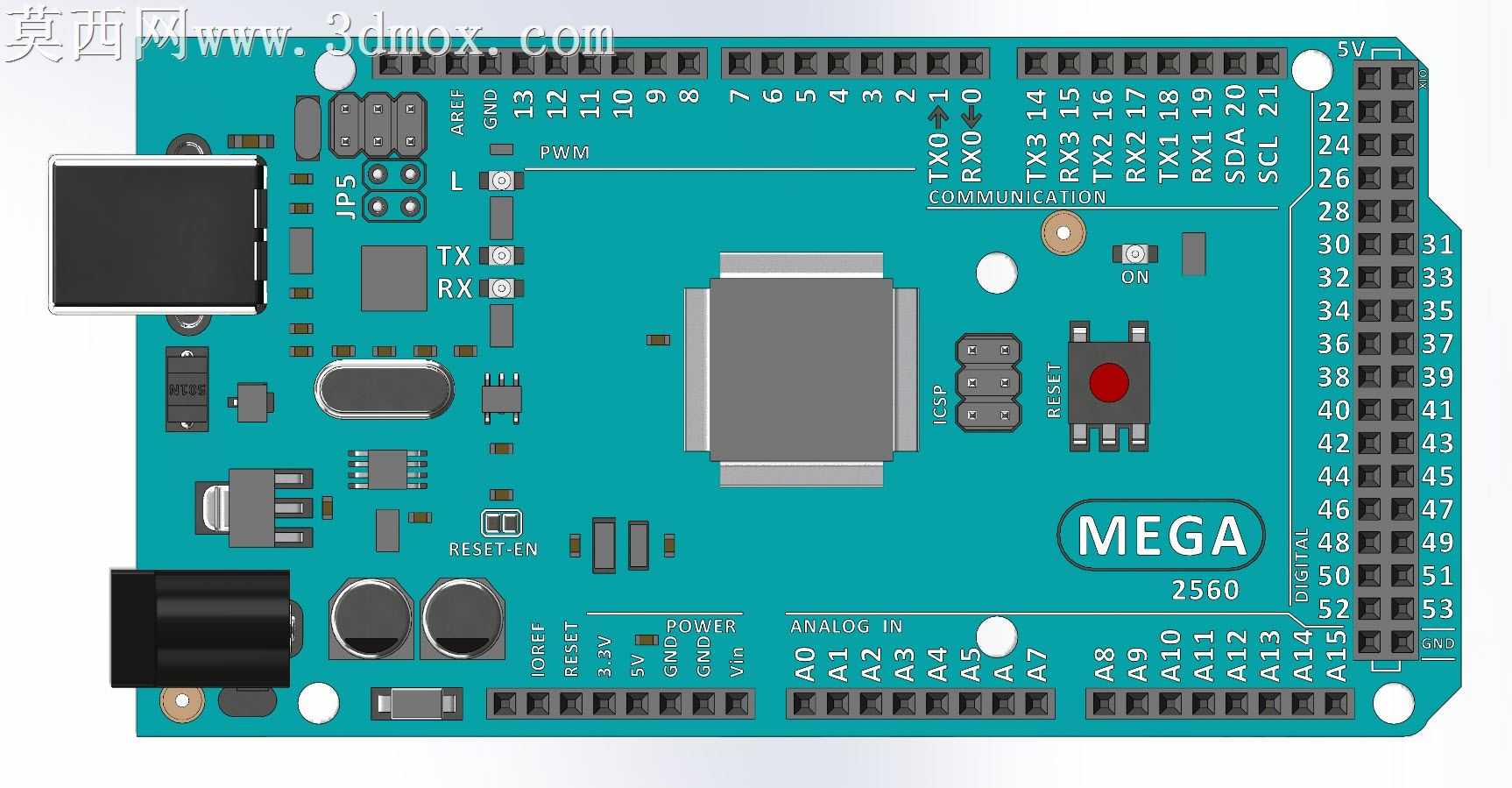

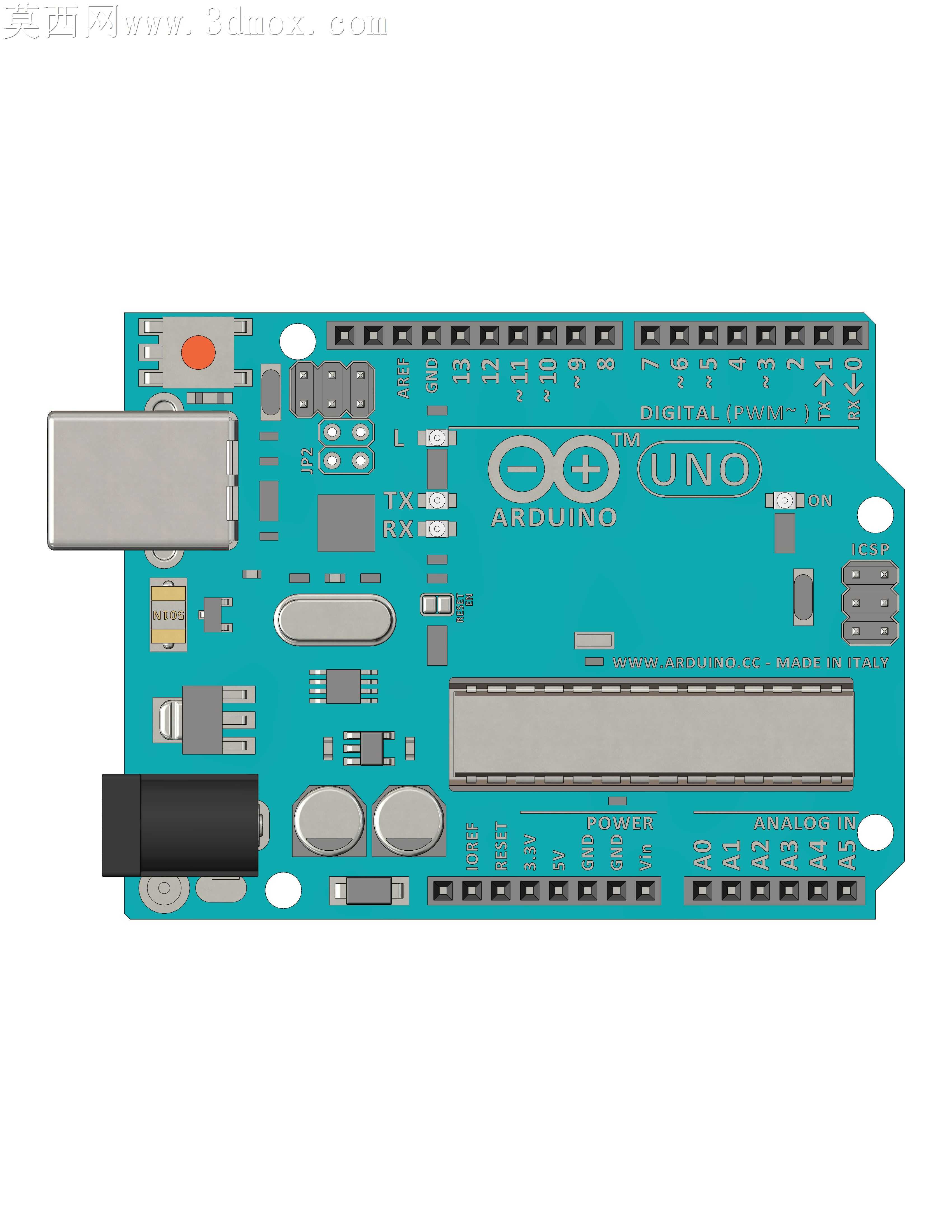

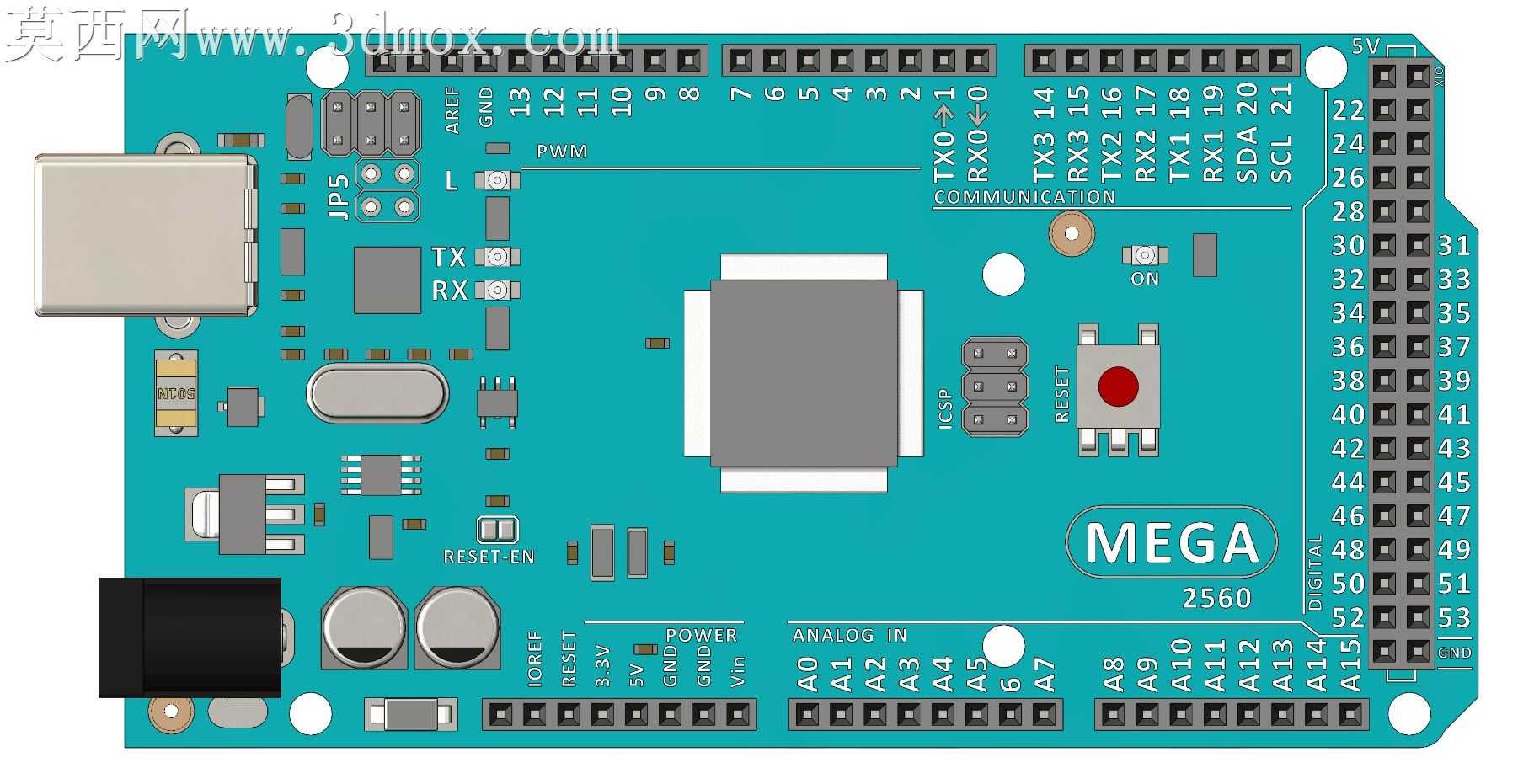

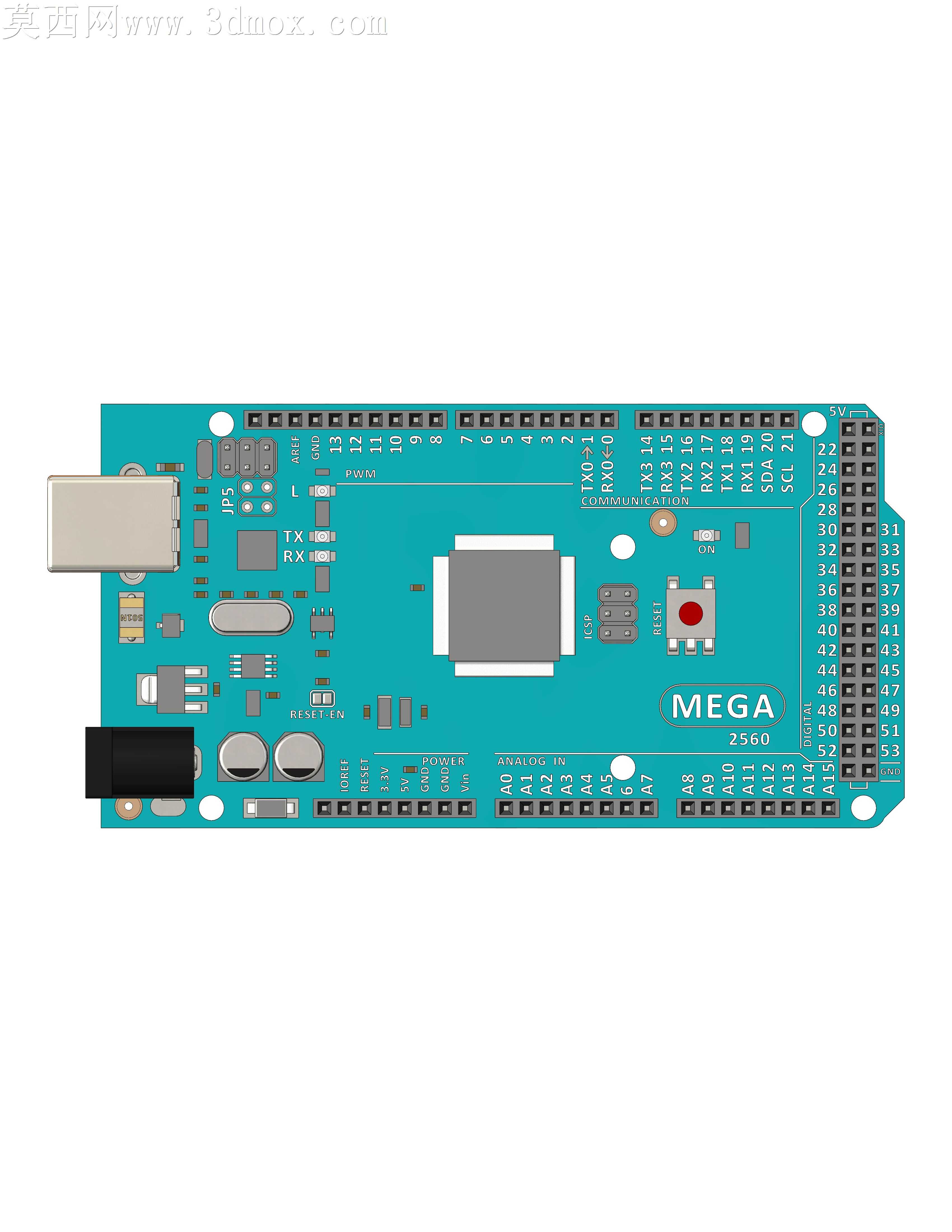

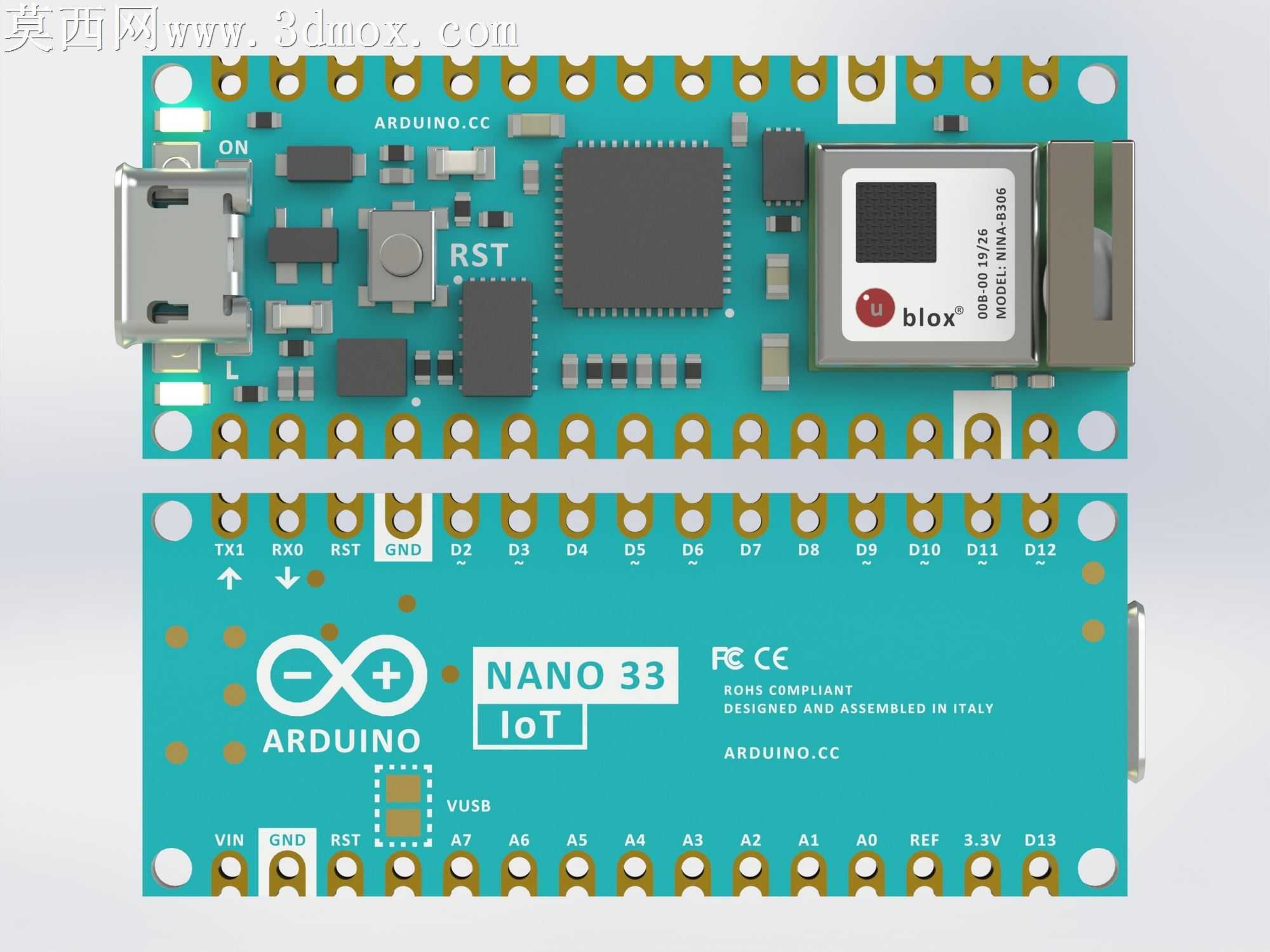

渲染调试的时候特意调了PCB板的哑光青漆质感，排针的金属亮面做了轻微的磨砂处理，电容表面的印刷标识也做了凹凸质感，不会像廉价模型那样所有零件都是统一的塑料反光。板卡上的丝印标识也照着实物做了对位，MEGA板上的引脚编号、UNO板上的接口标注都清晰可见，用来做教学演示课件的时候，学生能直接对着模型认引脚定义，不用额外对着实物图对照。

这套模型还做了不同格式的适配，不管是做机械结构装配校验，还是做项目方案的渲染展示，或是电子类竞赛的实训方案演示，都能直接导入使用，不用再花时间重新描外形改尺寸。之前做智能小车装配方案的时候，就是用这套模型提前校验了板卡和车架、电池的安装位置，提前发现了MEGA板和电池仓的干涉问题，省了打样之后才发现装不上的返工成本。
