ANSI60标准传动链与链轮组合结构

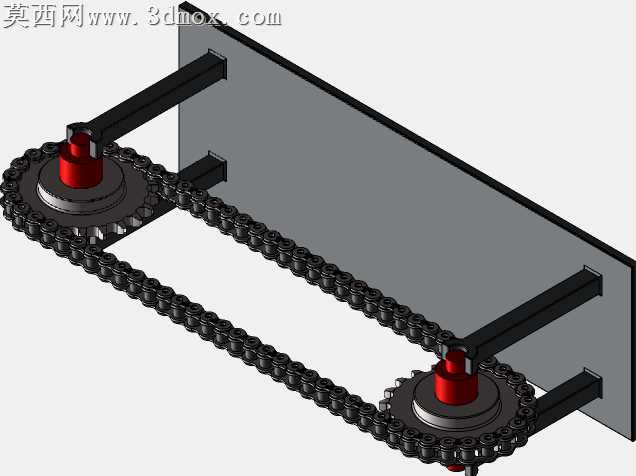

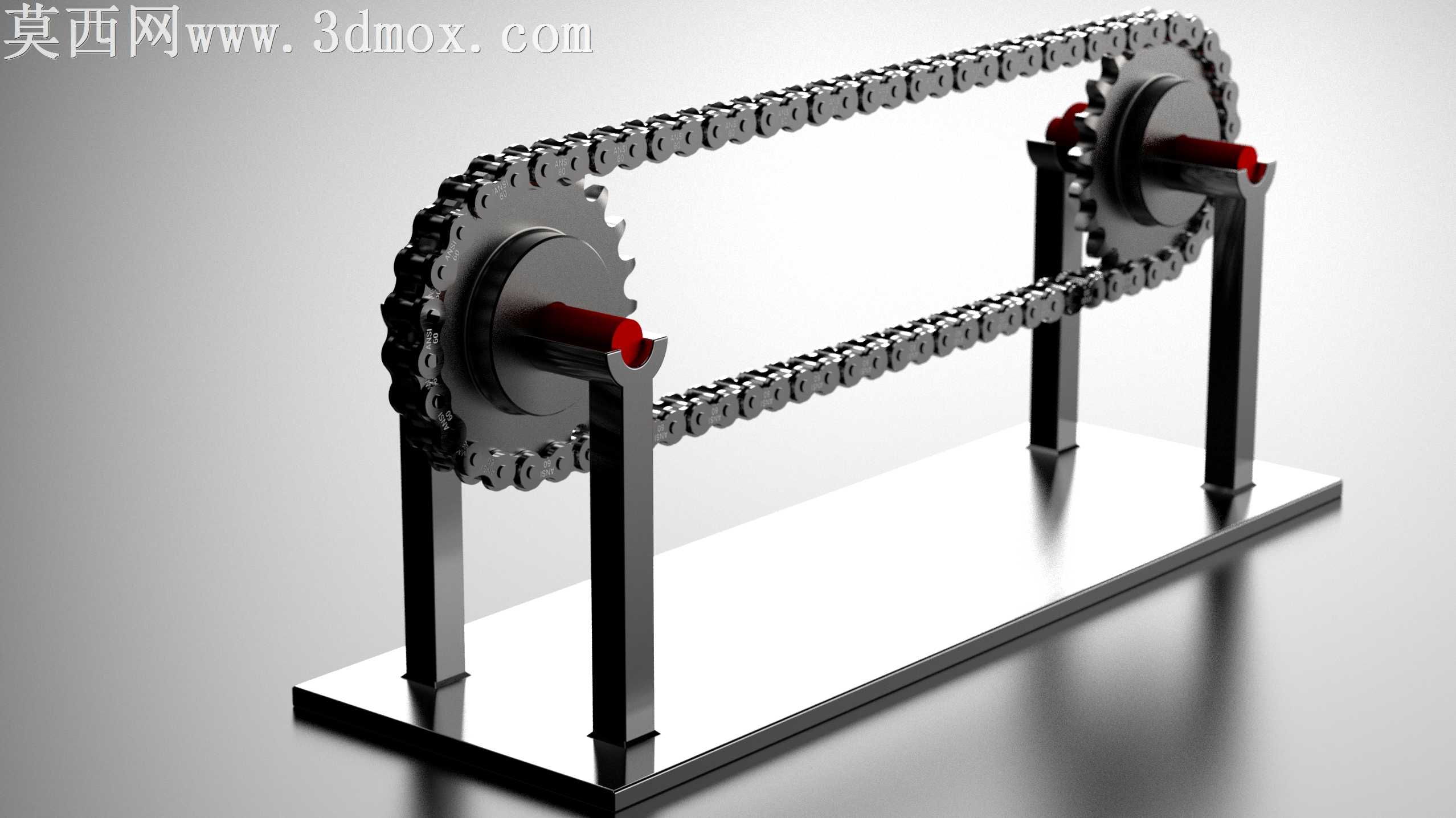

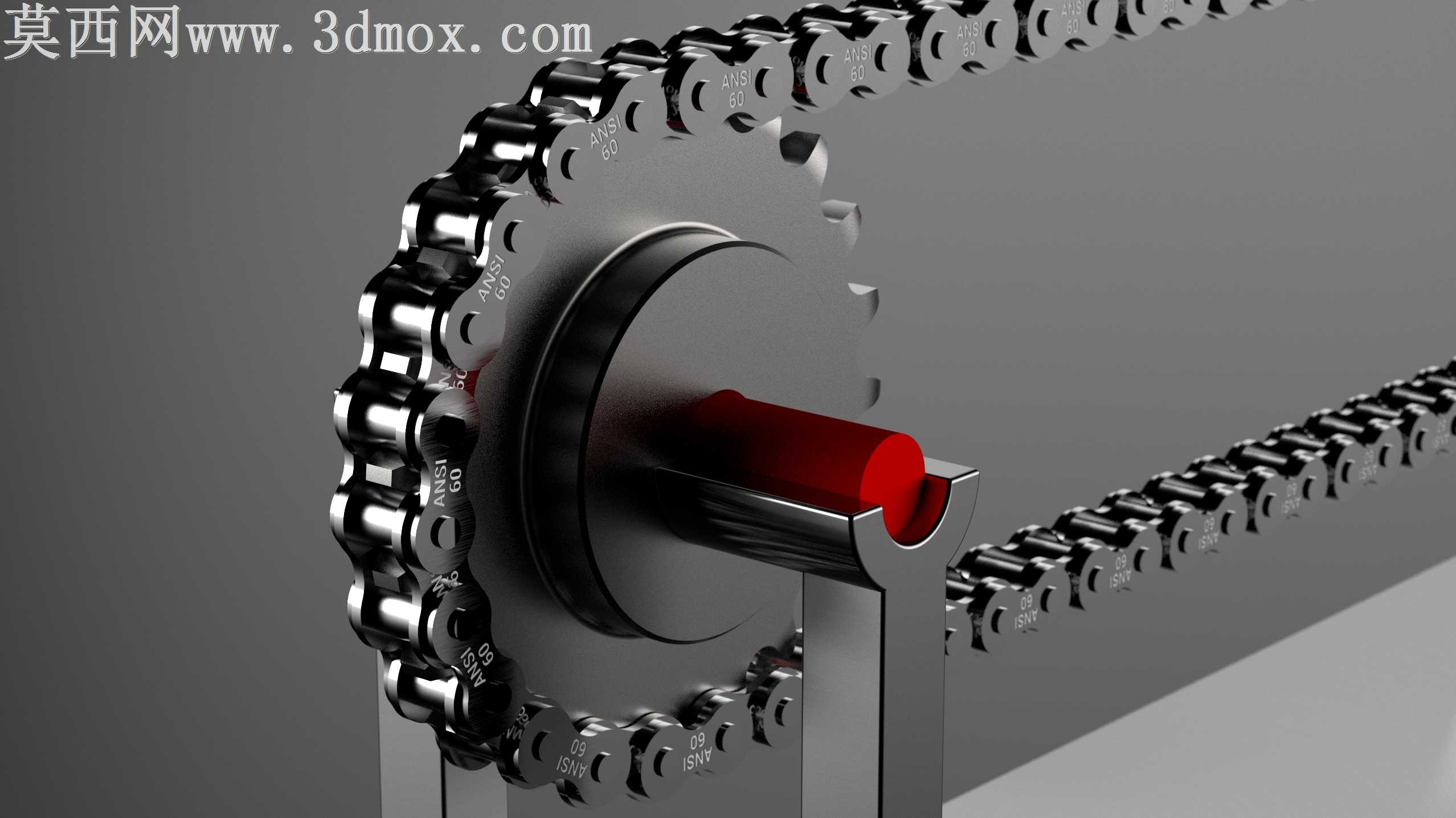

本作品为遵循ANSI 60标准设计的链传动总成结构，建模阶段严格匹配ANSI 60链条的节距、滚子直径、内节内宽等核心参数，保证链轮齿形与链条的啮合精度，避免传动过程中出现跳齿、卡滞等问题。整体结构采用双链轮平行布置方案，两个链轮分别通过支撑轴固定在立式支架上，支架底部连接平整的安装底座，保证整套传动机构的安装稳定性与结构刚性。建模过程中对链条的每一个链节进行独立参数化构建，还原外链板、内链板、销轴、滚子的完整装配关系，通过阵列与配合约束实现链条环绕双链轮的闭环装配，精准还原链传动的运动逻辑。链轮部分采用渐开线齿形修形设计，齿根位置做圆角过渡处理，降低啮合过程中的应力集中，提升传动部件的使用寿命。渲染阶段采用金属材质体系，链轮与链条赋予高反光铬钢材质，通过调整粗糙度与金属度参数还原金属零件的冷硬质感，支撑轴的轴端位置做红色高亮标识，区分装配定位区域，立式支架与底座采用哑光金属材质，与传动部件形成视觉层次。场景布置采用渐变灰色背景，搭配柔和的影棚布光，通过主光、辅光与轮廓光的组合，凸显链条链节的拼接细节与链轮齿形的轮廓特征，底座表面添加微弱的反射效果，增强整体画面的真实感。设计过程中重点考量链传动的中心距合理性，保证链条张紧度处于合适区间，既避免过松导致的传动抖动，也防止过紧加剧的部件磨损，支撑轴与支架的连接位置预留轴承安装位，符合实际机械装配的工艺要求，整套模型可直接用于链传动原理演示、机械结构教学以及相关传动设备的方案参考。
