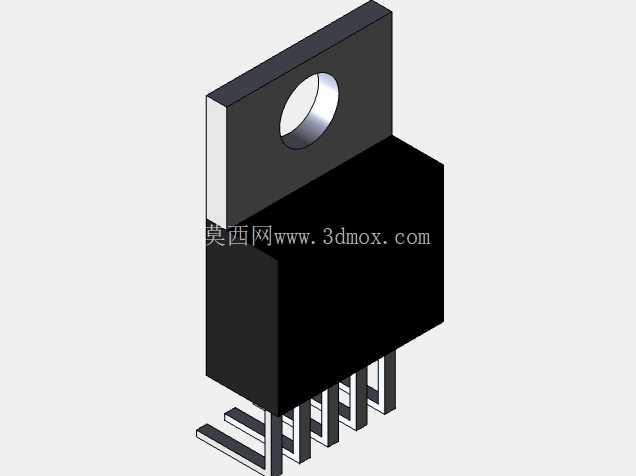

TO-220封装五引脚90度弯脚转换器结构

在开关电源类电路板的布局布线工作中，直插式TO-220封装器件的安装高度经常会成为整机结构厚度的核心限制因素，尤其是在薄型化工业控制模块、车载电源适配器、桌面式小型供电单元这类对内部竖向空间有严格约束的场景里，常规垂直安装的五引脚TO-220稳压器件，连同散热片的整体高度往往会超出壳体内部的净空阈值，强行压缩安装空间又会带来散热间隙不足、引脚受力弯折疲劳、焊接点应力开裂等一系列可靠性问题。这款90度引脚弯折的转换器结构，正是针对这类空间受限场景做的适配设计，通过将器件的安装方向从垂直板面调整为平行板面，可将器件突出PCB板面的高度降低60%以上，给上层壳体、布线层或者其他贴片器件留出充足的装配余量。

从实际功能层面看，该结构适配LM2576、LM2578这类常用的五引脚TO-220封装开关稳压器件，引脚的弯折角度严格控制在90度±0.5度公差范围内，引脚间距完全遵循TO-220封装的标准节距要求，每根引脚的弯折处都做了圆弧过渡处理，避免直角弯折带来的铜箔断裂、引脚应力集中问题，器件安装后引脚末端与PCB焊盘的对位精度可控制在0.1mm以内，完全满足波峰焊或者手工焊接的工艺要求。器件背部的散热安装孔保留了标准TO-220封装的孔径与位置尺寸，既可以在弯折状态下直接贴合壳体金属内壁实现无额外散热片的被动散热，也可以适配薄型弯折散热片的安装，不会因为引脚转向改变散热结构的安装兼容性。

设计过程中首先要考量的是引脚的形变余量，常规TO-220器件的引脚伸出塑封体的长度有限，90度弯折后需要保证引脚插入PCB焊盘的长度符合焊接工艺要求，不能因为弯折导致有效焊接长度不足，同时要控制弯折点距离塑封体根部的距离，避免弯折应力传递到塑封体内部的芯片键合点，造成器件内部连接失效。其次是安装后的空间边界，器件平行于板面安装后，塑封体底部与PCB板面的间隙控制在1mm左右，既可以避免塑封体与板面表层布线发生摩擦短路，也能留出足够的涂覆三防漆的操作空间，器件上方的净空要求仅需保留散热片厚度加0.5mm的安全间隙即可，相比垂直安装的空间需求大幅降低。另外，固定孔的位置在转向后与PCB板上的安装孔位完全同轴，可通过标准M3螺丝直接将器件固定在PCB或者壳体凸台上，抵消器件在振动环境下受到的冲击力，避免引脚承受额外的结构载荷。

在实际选型应用中，这类弯脚结构特别适合用于输入电压范围宽、输出电流较大的开关电源模块，比如工业现场的分布式供电节点、小型机电设备的内置电源板、车载电子的稳压单元等场景，这些场景往往既需要TO-220封装器件的大电流承载能力与散热性能，又受限于整机的体积要求无法采用常规垂直安装方式。建模过程中需要严格还原塑封体的拔模斜度、散热金属片的厚度、每根引脚的截面尺寸与相对位置，还要还原固定孔的倒角细节，确保模型导入装配体后可以直接做干涉检查，验证安装空间是否满足要求，不需要二次调整尺寸。对于结构工程师而言，准确的封装模型可以在PCB布局阶段就同步完成结构空间的校核，避免后期打样后才发现器件高度超差、与周边结构干涉的问题，大幅缩短样机迭代的周期，减少不必要的打样成本浪费。同时，该结构的引脚弯折参数也可以作为同类封装器件改向安装的设计参考，针对不同引脚数量的TO-220器件，只需要调整对应引脚的位置即可复用这套弯折设计的公差要求与工艺参数。
