Nema17规格42式步进电机17HS4401三维建模作品

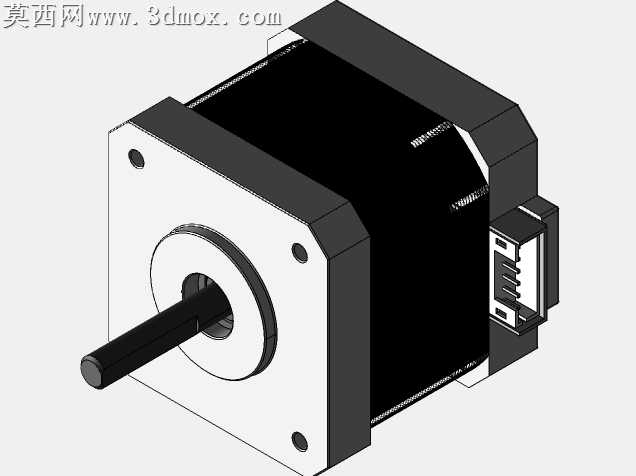

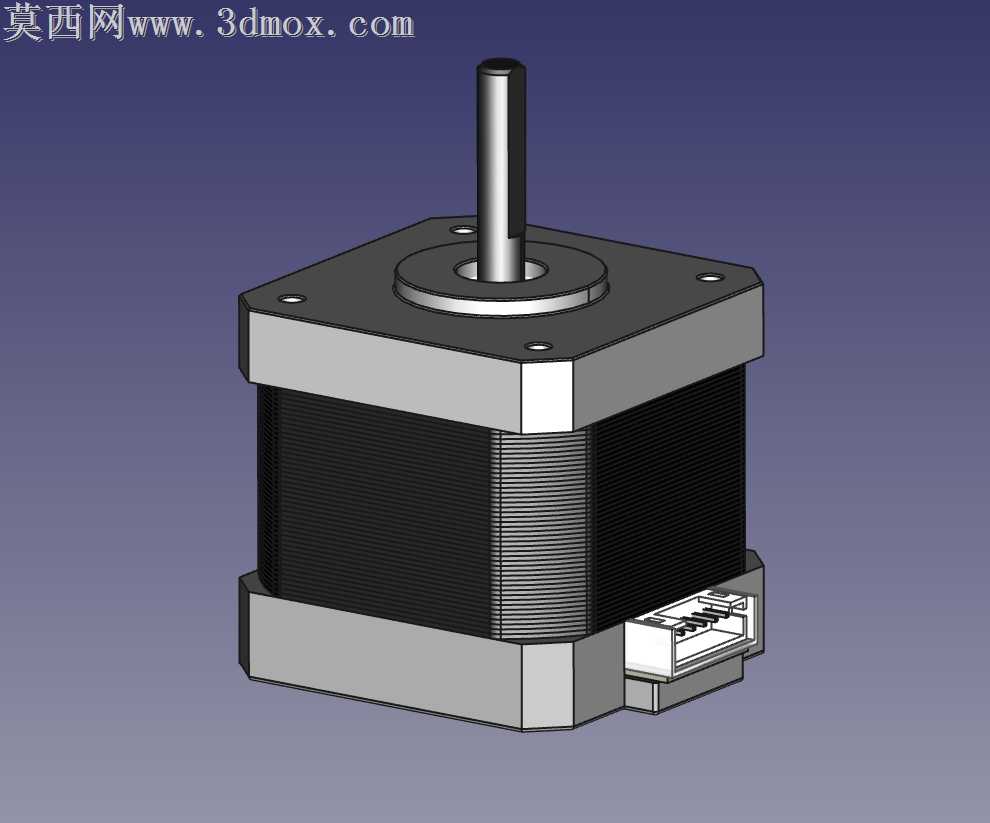

本作品为Nema17标准规格步进电机17HS4401的高精度三维建模成果，建模过程严格遵循实物测绘与官方公开参数双维度校验标准，完整还原该型号步进电机的全部结构细节。建模阶段首先搭建整体尺寸框架，依据40mm机身长度、标准42mm安装法兰尺寸确定主体轮廓基准，针对电机前后端盖的方形切角结构、四角安装沉孔的位置与深度做精准参数化约束，确保安装孔位间距、孔径完全匹配Nema17的通用安装规范，可直接用于设备装配干涉校验场景。定子铁芯部分还原了实物层叠硅钢片的堆叠纹理结构，通过阵列特征模拟硅钢片叠压后的侧面细密棱边效果，同时精准刻画了定子绕组的包裹轮廓，还原机身中部的散热筋结构与绕组封装的层次感。输出轴部分严格按照实物尺寸建模，还原轴身的圆柱度特征、轴端的定位平面结构，轴肩与前端盖轴承位的配合间隙做符合工程实际的预留，前端盖的轴承安装位、油封槽结构均做细节还原，可清晰展示电机输出端的装配逻辑。尾部出线端部分完整还原了接插件的结构形态，包括白色塑壳的卡扣结构、内部插针的排布位置、出线口的倒角细节，接插件与机身尾部的安装定位结构完全匹配实物装配关系。材质与渲染阶段针对不同部件匹配对应材质属性：前后端盖采用哑光金属漆材质模拟铸铝表面的细腻磨砂质感，定子部分采用深灰黑色哑光材质模拟硅钢片与绝缘封装的视觉效果，输出轴采用亮面金属材质模拟抛光钢轴的金属反光特性，接插件塑壳采用白色半哑光塑料材质还原工程塑料的质感，渲染时采用柔和侧光打光，突出各部件的结构层次与材质差异，同时保留结构边线的清晰度，方便观察内部装配逻辑。整体建模采用全参数化特征构建，所有尺寸均可编辑调整，模型结构无破面、无重叠面，几何公差控制在工业设计可用范围内，既可以用于3D打印制作电机外观展示样件，也可以导入自动化设备装配场景中做布局校验、运动仿真模拟，完整复现该型号步进电机的外观形态与结构特征，满足机械设计、教学演示、产品展示等多场景的使用需求。
