Nema17薄款21mm步进电机三维建模作品

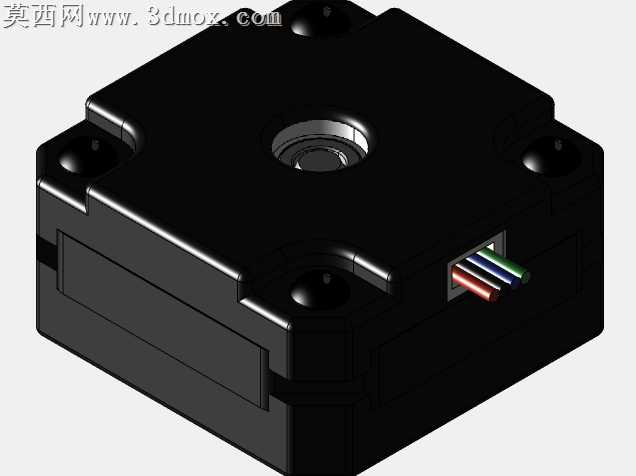

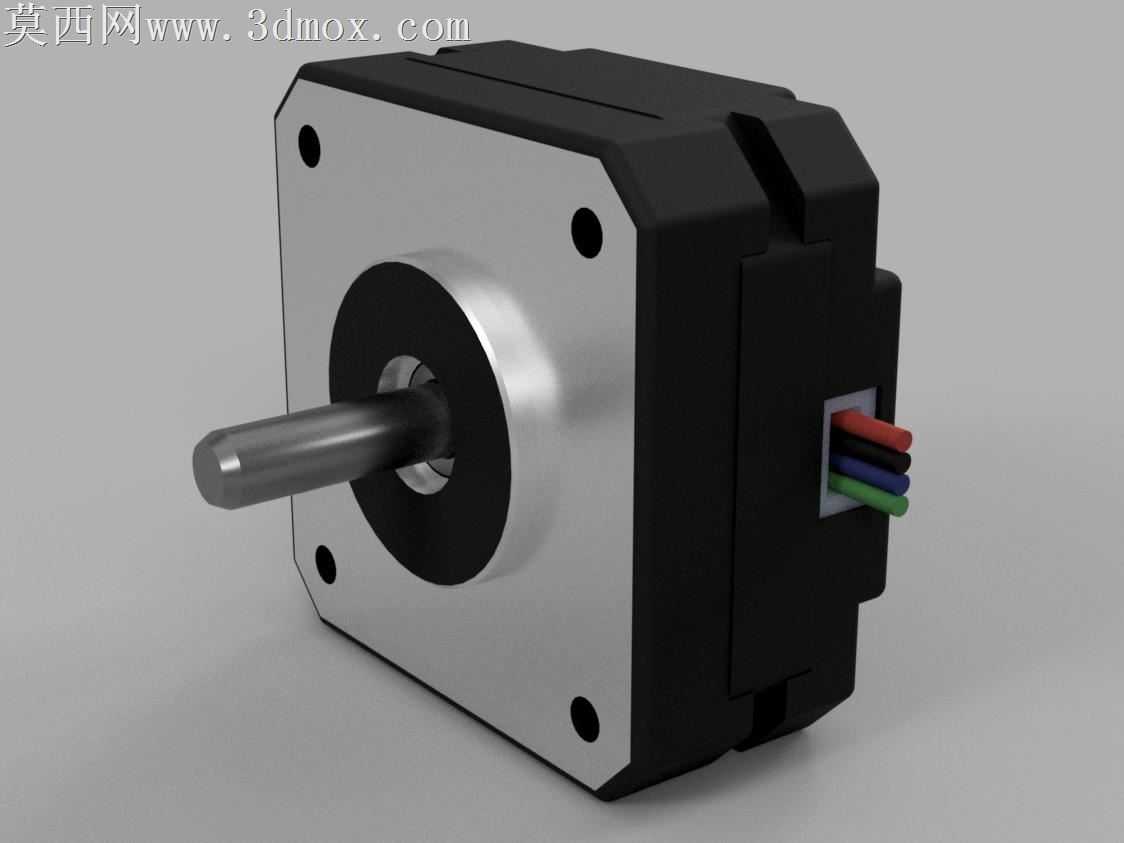

本作品为Nema17规格薄型步进电机的高精度三维建模成果，整体建模过程严格遵循实物测绘尺寸开展，首先在三维建模环境中搭建基准坐标系，以电机输出轴的中心轴线作为核心装配基准，依次完成前端法兰、定子壳体、后端盖、输出轴、出线端结构的分步建模。前端安装法兰采用方形切角结构设计，建模时精准还原四个安装孔的孔位间距、孔径大小以及法兰端面的平面度特征，对法兰与壳体衔接的倒角、圆角细节做了精细化处理，避免模型出现生硬的棱角转折。输出轴部分还原了轴端的倒角、轴身与轴承配合的轴径台阶特征，轴体与前端法兰中心孔的同轴度在建模时做了严格约束，还原真实电机的装配配合关系。电机主体的黑色壳体部分，建模时还原了壳体表面的细微脱模斜度、壳体拼接处的卡扣卡槽结构，以及侧面出线端的开口结构，出线端内部预留了线缆穿设的空间，外部还原了四根不同颜色引出线的排布位置，线缆的弯曲弧度、线径尺寸均参照实物比例制作。材质渲染阶段，前端法兰与输出轴赋予金属磨砂铝合金材质，调整材质的反射粗糙度参数，还原金属件哑光金属的质感，避免过度反光造成的失真；电机壳体赋予黑色阻燃工程塑料材质，添加细微的颗粒质感参数，还原注塑壳体的表面触感；引出线分别赋予红、黑、蓝、绿四种颜色的PVC线缆材质，调整材质的软质反光特性，匹配线缆的软质视觉效果。渲染阶段采用三点布光方案，主光源从模型斜上方45度角投射，勾勒电机的主体轮廓，辅光源从侧面补光消除暗部死黑，背光源添加轮廓光突出模型边缘层次感，最终渲染效果清晰展现电机的所有外部结构特征。建模过程中对电机所有外部尺寸做了参数化约束，确保安装法兰尺寸、机身厚度21mm、轴伸长度、出线位置等关键尺寸与实物完全一致，可直接用于设备装配干涉检查、产品展示动画制作、3D打印样机验证等场景，模型的结构拆分逻辑符合实际电机的装配层级，各部件可单独拆分编辑，方便后续根据需求调整材质、做结构剖视展示等二次开发操作。
