阀门驱动用电机控制齿轮减速箱结构设计

　　这款齿轮箱的核心应用场景集中在工业流体控制领域，专门配套小功率驱动电机完成液压阀、给排水管路蝶阀/闸阀的开度调节动作，在楼宇自控给排水系统、小型液压工作站、化工流体管路调节工位都能见到这类减速结构的身影，它的核心作用是把电机输出的高转速低扭矩动力，转化为低转速大扭矩的阀杆驱动动力，解决小功率电机无法直接驱动带压阀门动作的痛点。从实际使用逻辑来看，这类齿轮箱不需要承担重载连续运转的工况，多数是间歇式启停调节，每次动作仅需带动阀杆旋转0-90度或者整圈旋转完成通断/开度调整，因此设计时没有采用复杂的行星减速或者多级斜齿结构，而是选用结构最简单、加工成本最低的单级正齿轮传动，齿轮模数设定为1.5，足够应对阀杆驱动时的冲击载荷，同时兼顾小体积的设计需求。

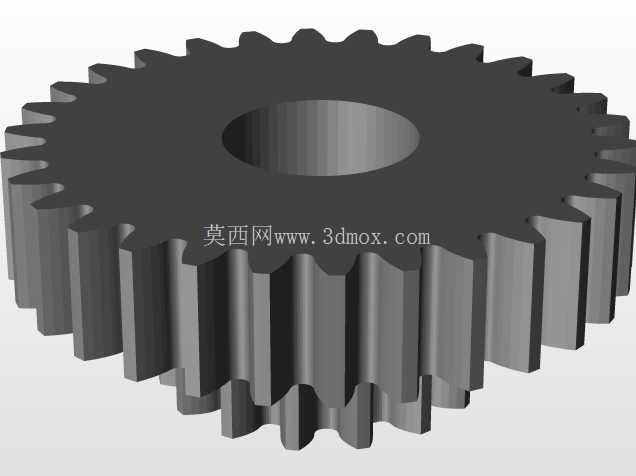

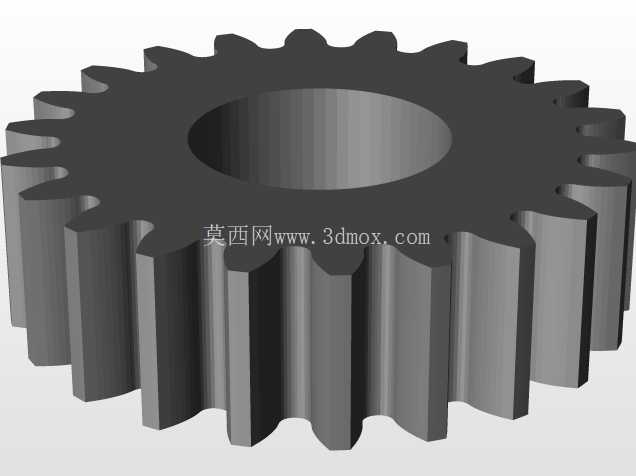

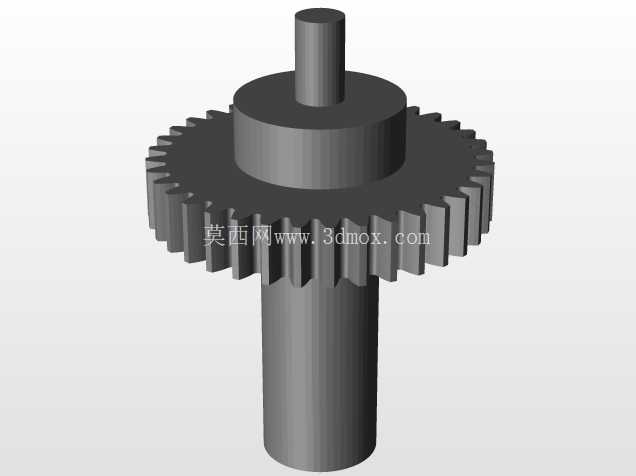

　　箱体部分的设计优先考虑量产成本，选用塑料顶模成型工艺即可满足批量生产要求，也可根据使用场景的防腐、强度需求换用铝/低碳钢/不锈钢材质做机加工壳体，适配不同的工业安装环境；齿轮部件统一采用铝或者尼龙材质加工，通过三轴加工或者滚齿工艺就能完成生产，不需要高精度的磨齿工序，能有效控制整套组件的制造成本，盖体部分可根据现场安装的防护需求，选用与箱体相同的材质或者差异化材质，比如在潮湿工况下盖体采用不锈钢材质提升防腐性能，干燥常温工况下直接用塑料盖体降低成本。

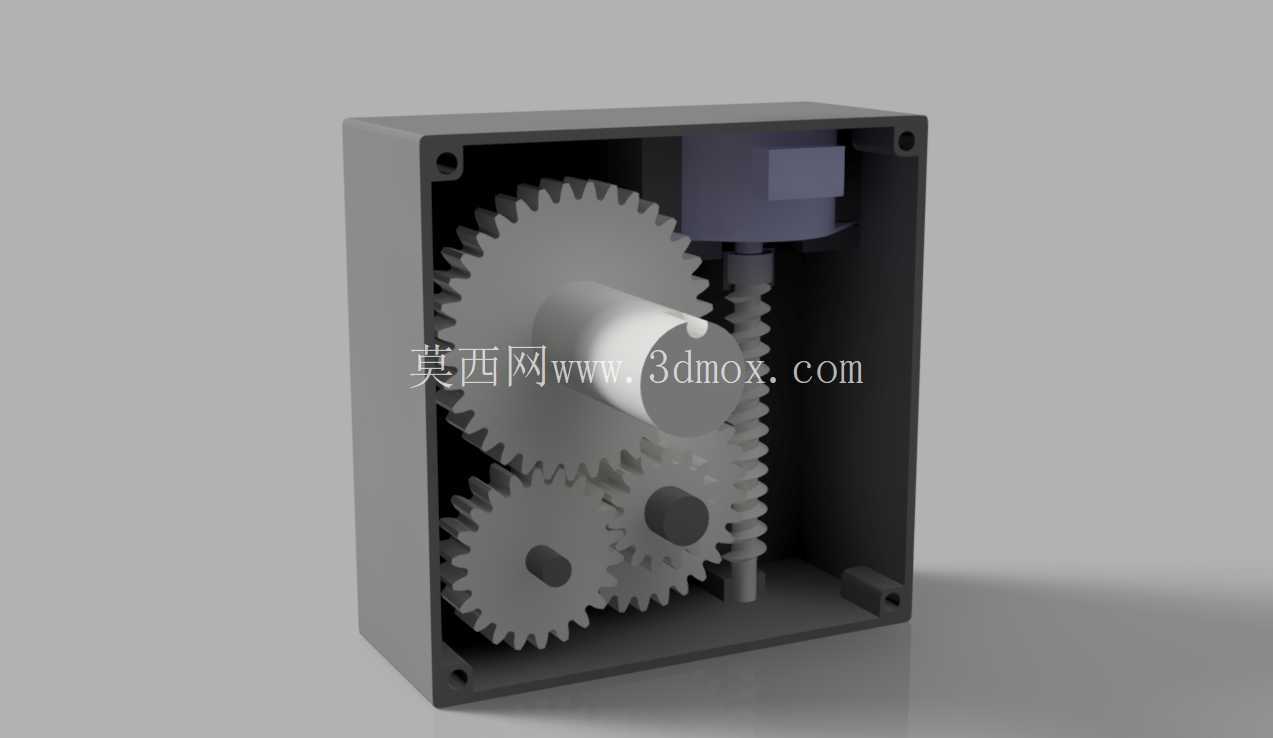

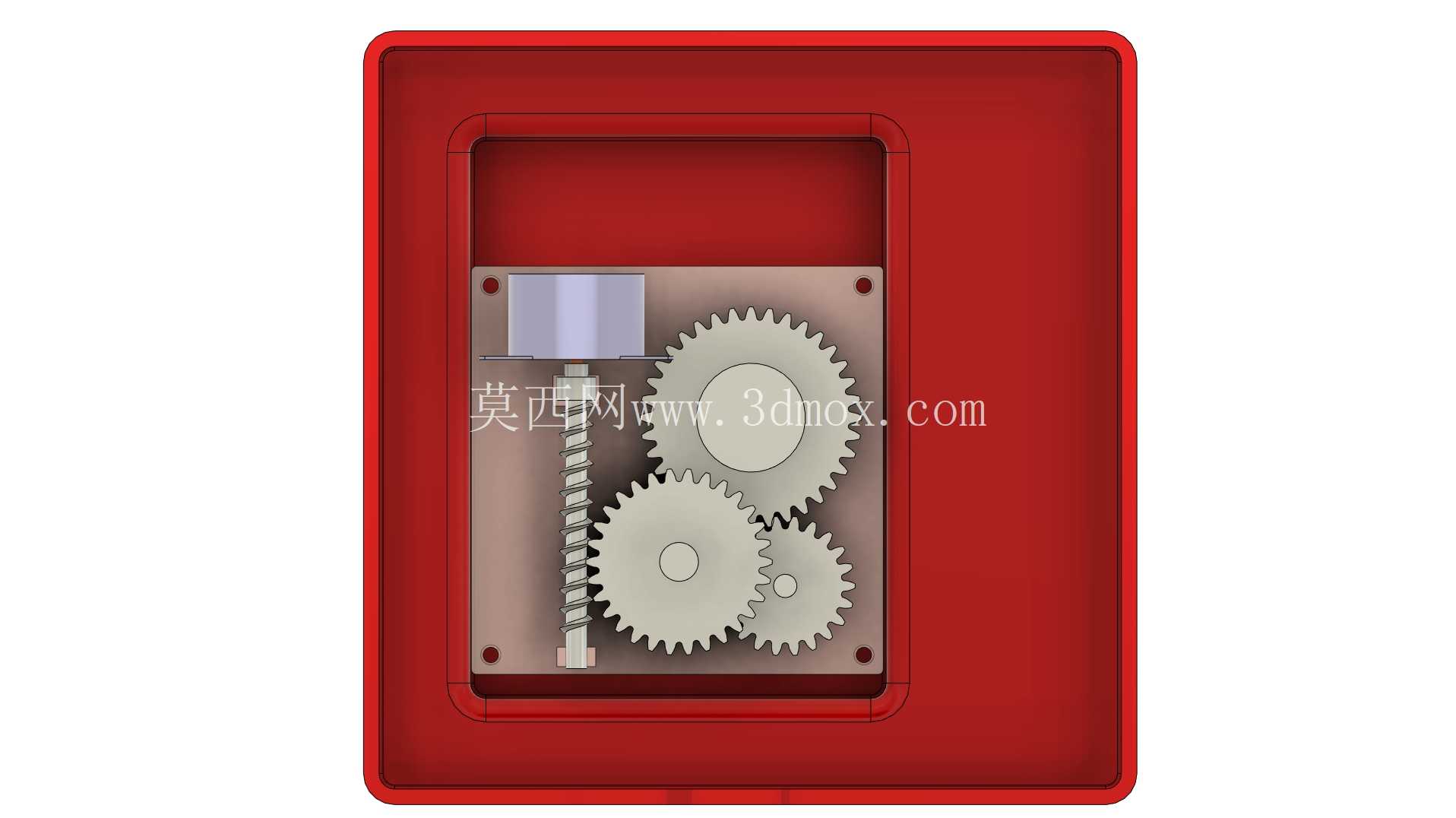

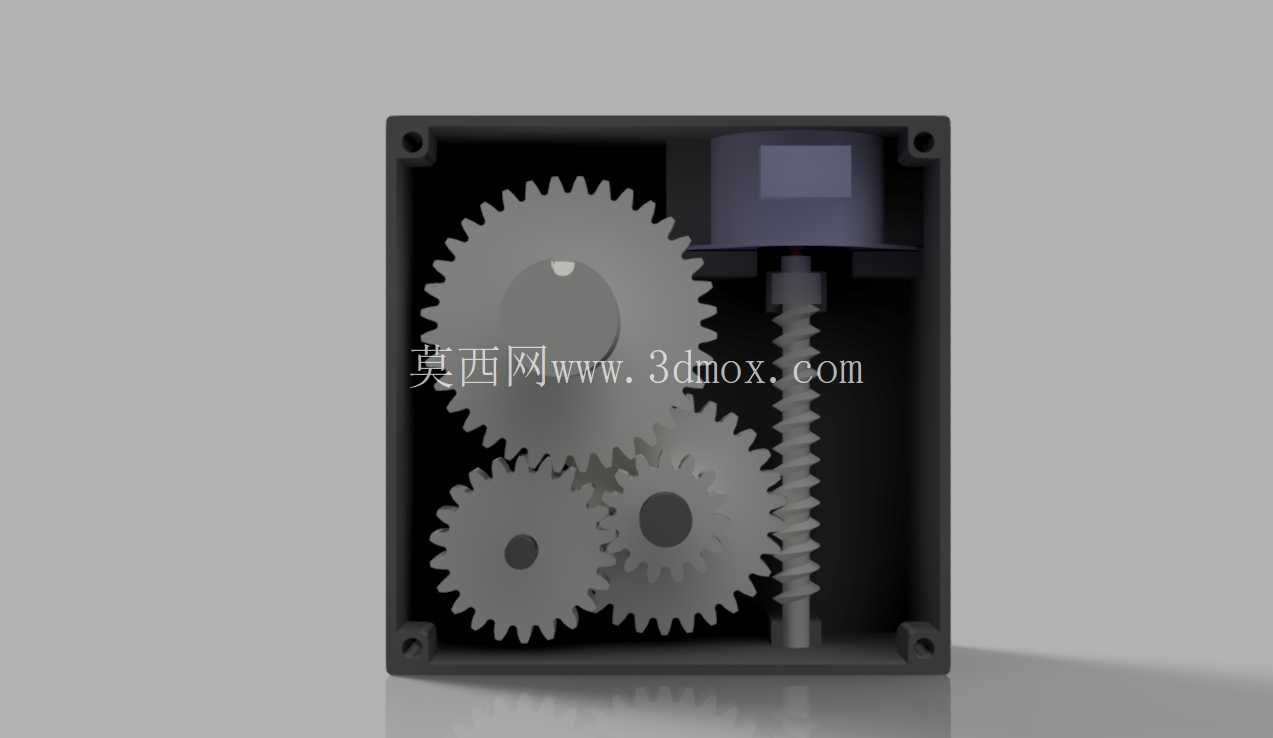

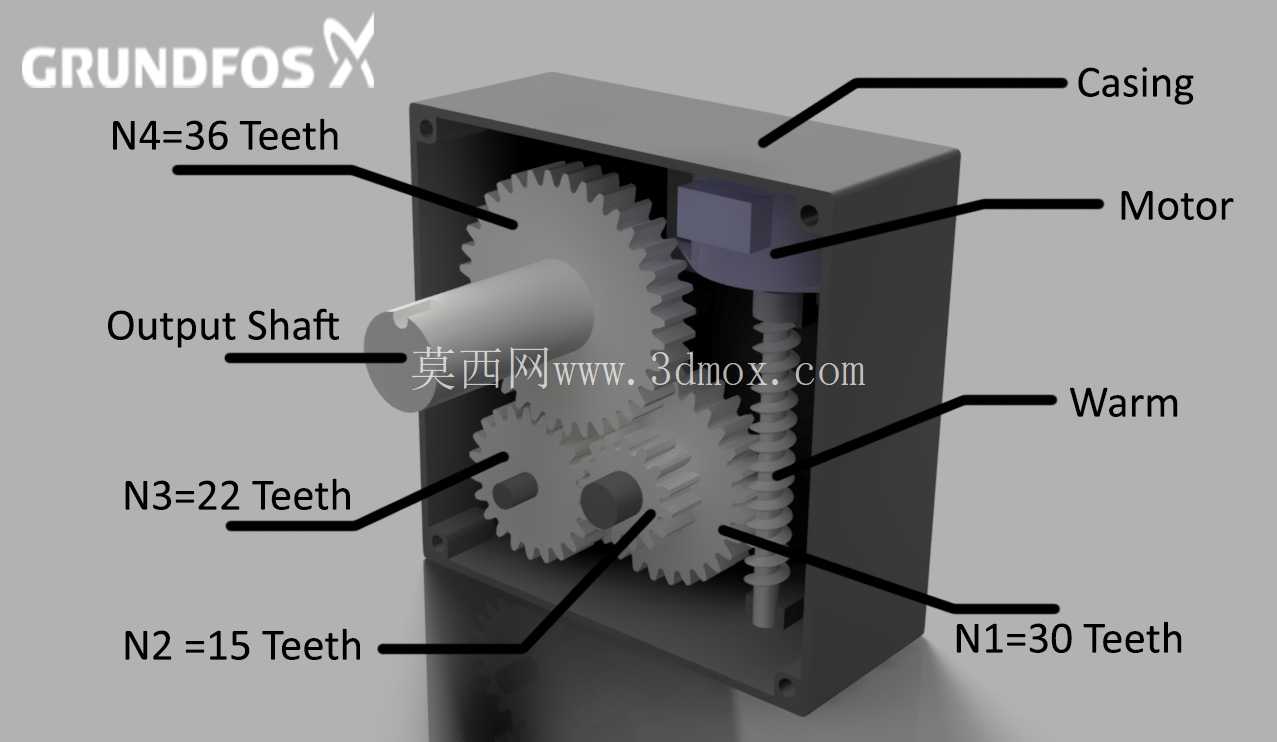

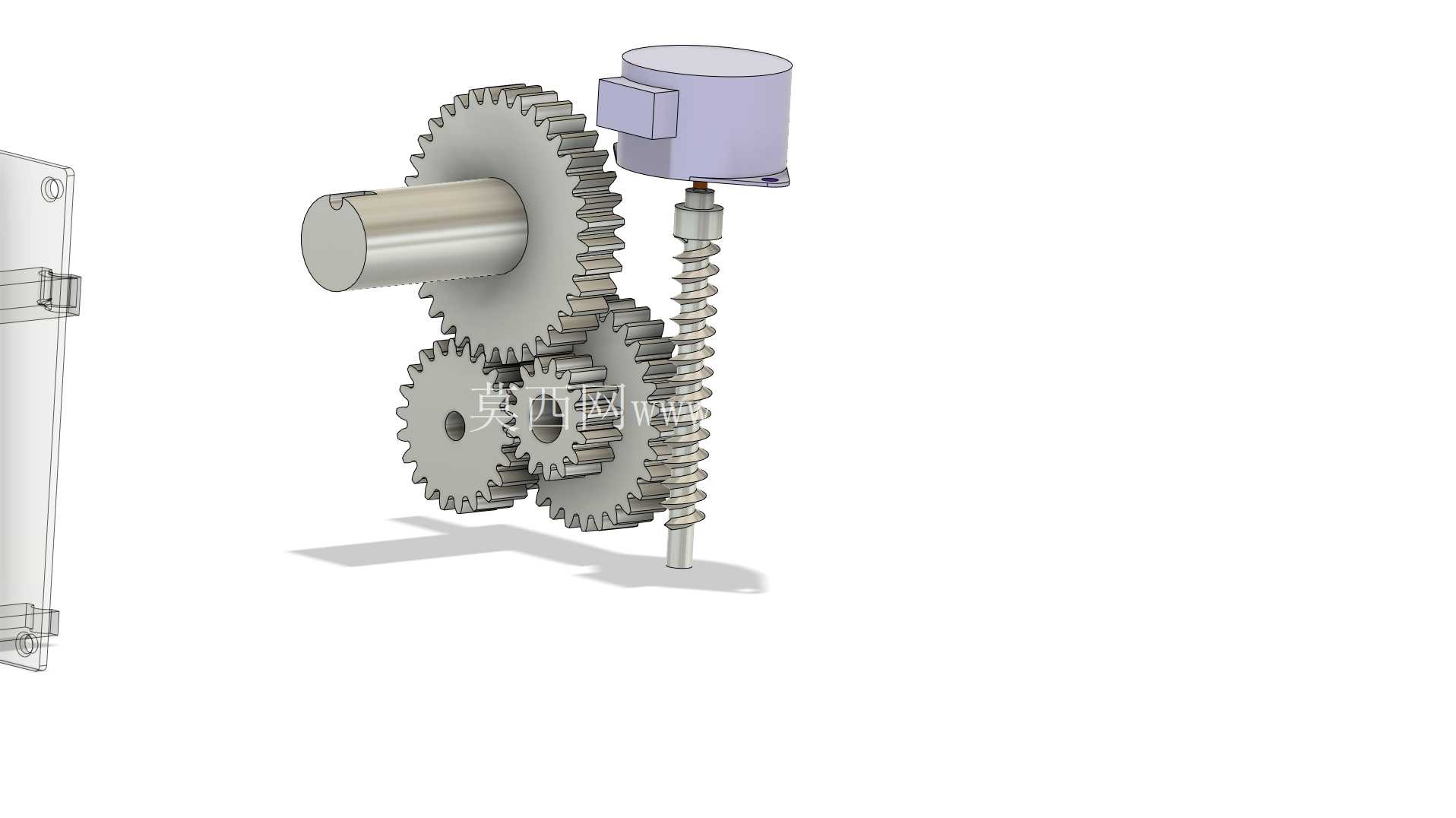

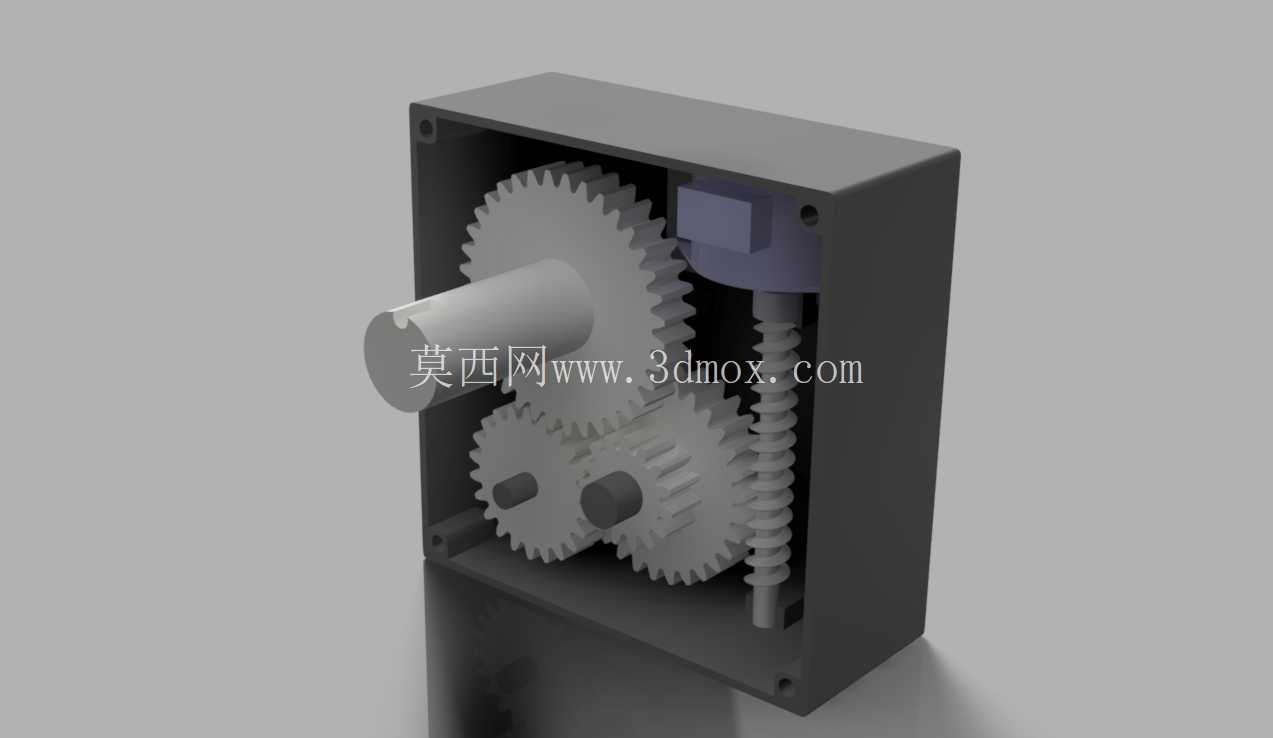

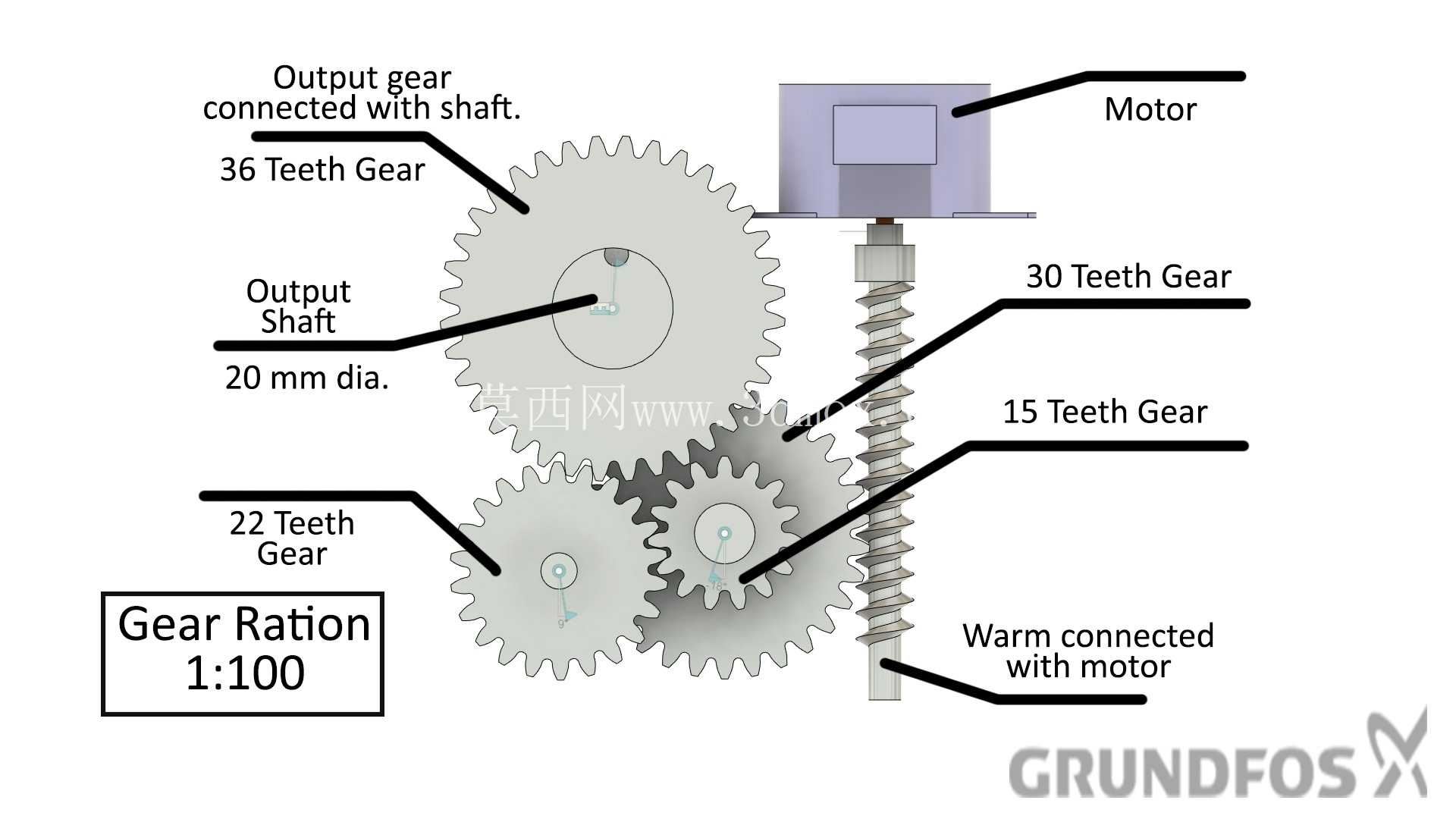

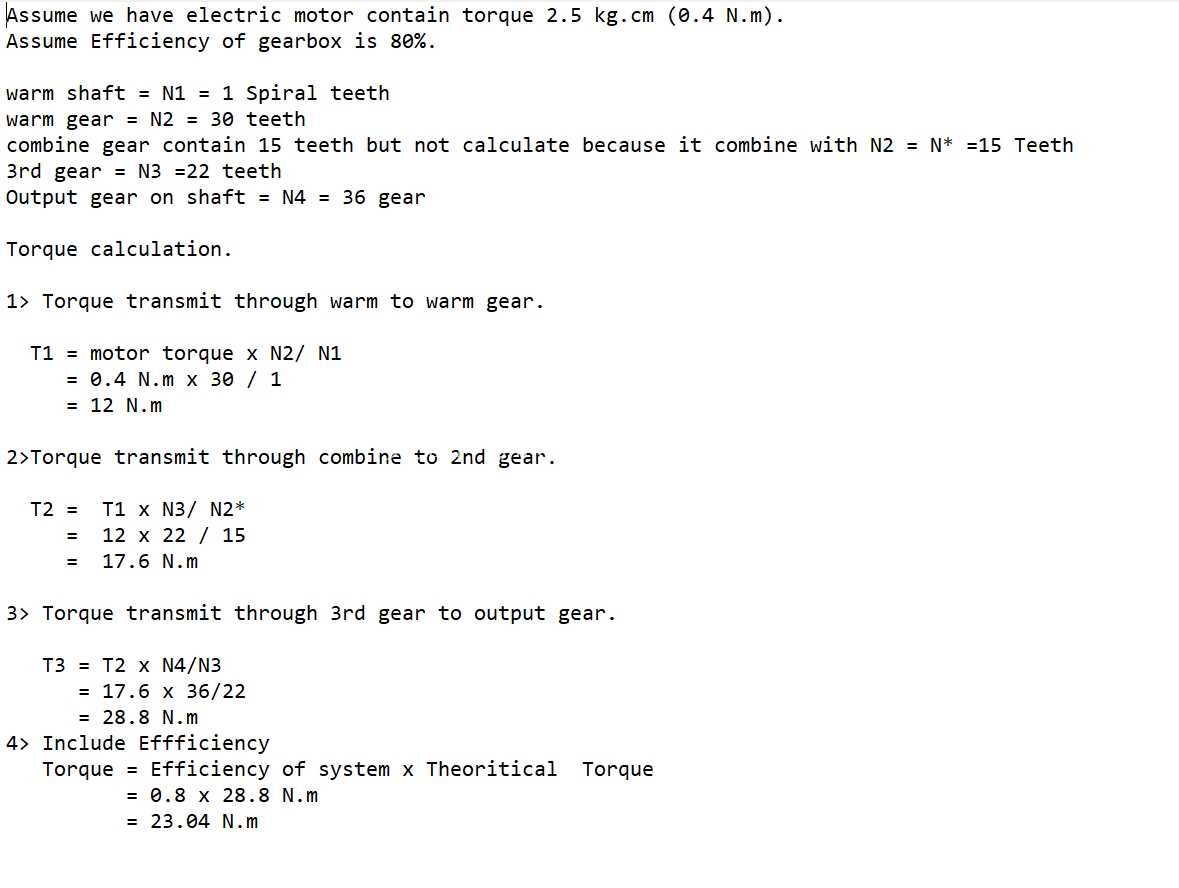

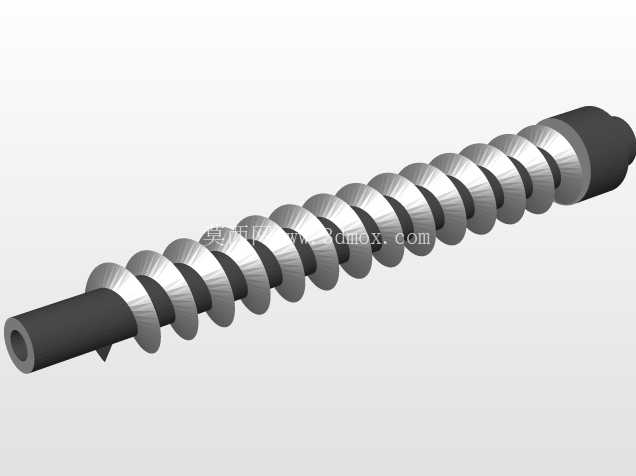

　　传动比设定为1:100，这个参数是结合常规小功率电机的输出特性与阀门驱动的实际转速需求匹配的：当配套电机转速为500rpm时，输出轴转速为5rpm，阀杆旋转一周需要12秒，足够满足大多数管路阀门的调节速度要求，不会因为转速过快导致水锤效应或者阀瓣冲击损坏；如果配套转速更高的1000rpm电机，输出轴转速为10rpm，阀杆旋转一周仅需6秒，可适配需要快速通断的管路工位。如果配套直流步进电机使用，在这个传动比下，输出端的扭矩范围可以覆盖2.5kg·cm到10kg·cm，换算为国际单位就是0.24N·m到0.98N·m，整套传动结构的传动效率约为70%，输出扭矩足够驱动常规通径的低压液压阀，不需要额外增加扭矩放大机构。

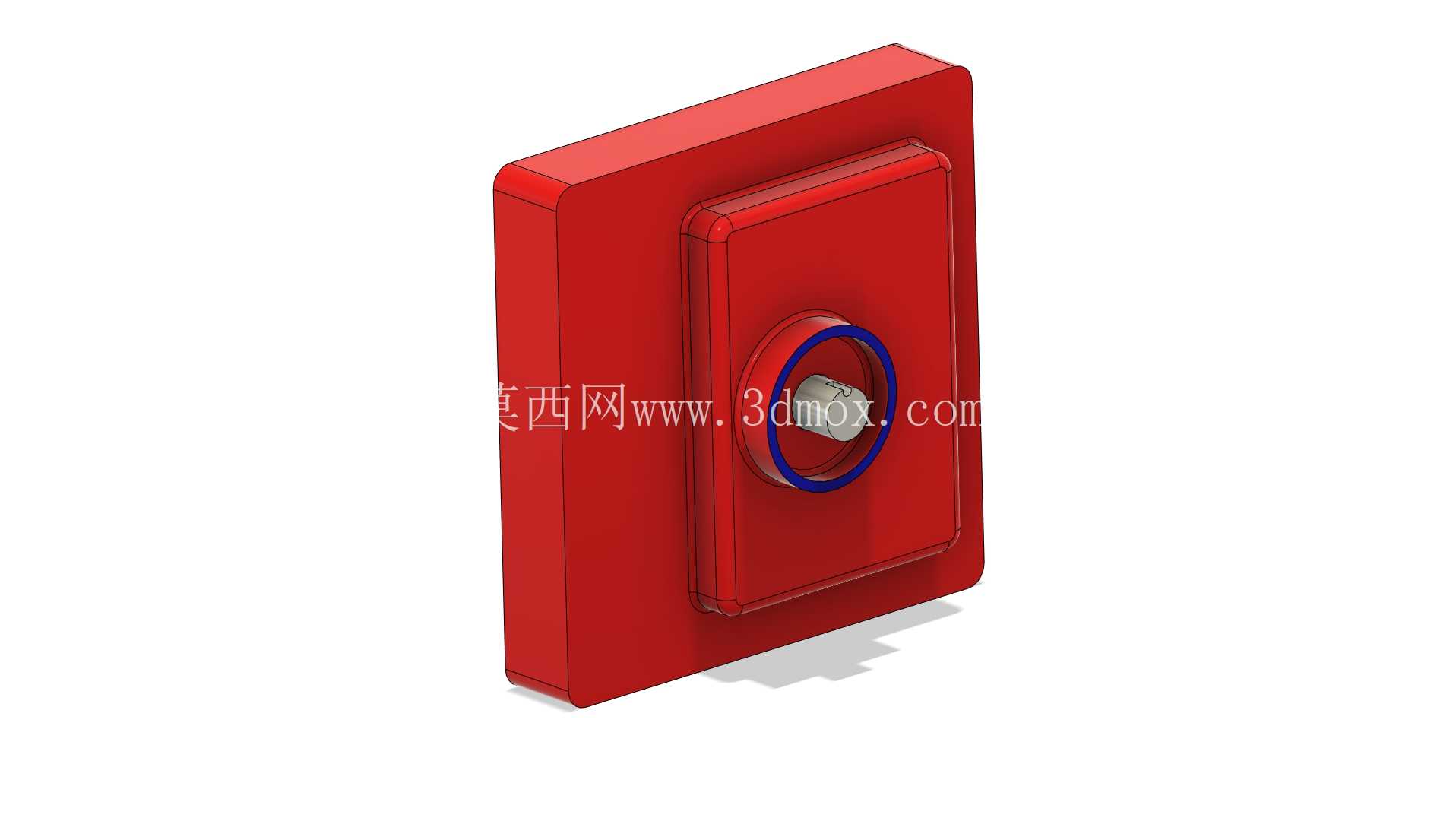

　　从安装边界来看，这款齿轮箱采用方正的盒式外形设计，安装面预留了标准的阀杆连接孔位与电机安装定位槽，不需要额外做转接法兰就能直接和常规42、57系列步进电机或者同尺寸的直流减速电机对接，输出轴直接匹配标准阀杆的方头连接尺寸，现场安装时只需要固定箱体四个角的安装孔位，完成电机与阀杆的对接即可投入使用，不需要复杂的调试工序。设计过程中特意简化了内部的传动链路，仅保留一组啮合的正齿轮，没有多余的惰轮或者换挡结构，一方面减少了传动过程中的功率损耗，另一方面也降低了后期的维护成本，整套结构没有易损的摩擦部件，仅需在出厂时填充适量润滑脂即可满足长期使用需求，不需要定期做润滑维护。在结构强度校核阶段，针对齿轮的齿根弯曲强度、箱体的安装孔位承压能力都做了对应验算，即使在输出端最大扭矩工况下，齿轮齿根的安全系数仍能达到1.8以上，塑料材质的箱体安装孔位也不会出现开裂或者滑丝问题，完全能满足工业现场的长期使用要求。针对不同的安装方向，箱体的输出轴位置做了同心度优化，即使是卧式或者立式安装，齿轮的啮合间隙都能保持在合理范围内，不会因为安装方向变化导致传动卡滞或者异响问题。
