免螺丝接线式DC电源公头连接组件

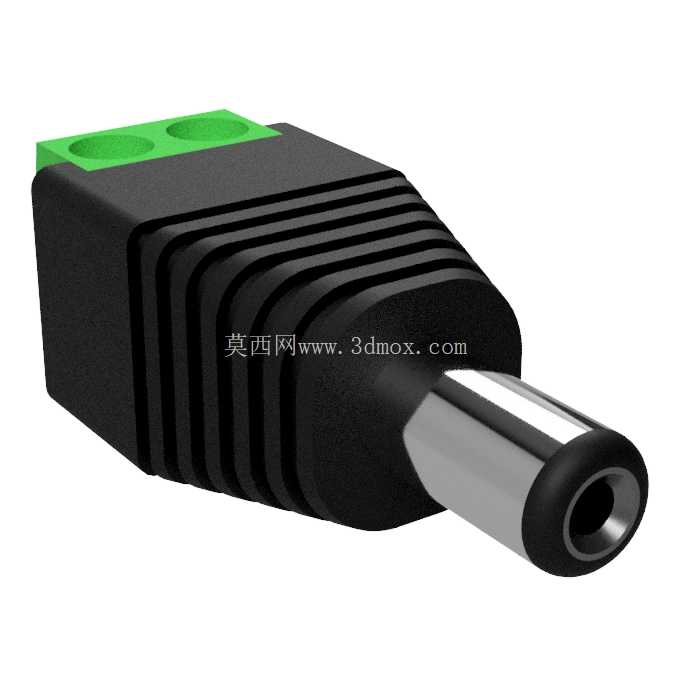

　　日常做小型弱电设备布线、工控板卡供电改造的时候，经常会遇到需要现场快速制作DC供电接头的场景，传统焊接式DC公头需要携带电烙铁、焊锡丝，作业时还要处理线头搪锡、焊点绝缘包裹，遇到现场无供电、空间狭小无法施焊的工况，作业效率极低，还容易出现虚焊、短路的隐患，这款免螺丝压接式DC公头就是针对这类现场布线痛点设计的连接部件。从结构上看，接头整体分为三个功能区段：尾部是免螺丝的弹簧压接接线区，顶部设置两个绿色的按压式接线键，接线时只需要用小螺丝刀或者直接手指按压按键，就能打开内部的弹簧夹线结构，将剥好绝缘层的导线直接插入接线孔，松开按键后弹簧结构就会持续压紧导线线芯，不需要拧螺丝、不需要焊接，单根导线的接线作业时间可以控制在十秒以内，而且弹簧压接的结构可以适配不同线径的多股铜芯线，压接力均匀，不会出现螺丝拧得过紧压断线芯、拧得过松接触不良的问题，长期使用也不会因为设备震动出现接线松脱的情况。

　　中间区段是带多道环形防滑槽的绝缘握持段，外壳采用硬质绝缘工程塑料注塑成型，表面的环形凹槽一方面可以增加插拔时的手指摩擦力，方便操作人员插拔接头，另一方面这些环形筋条也可以提升外壳的结构强度，减少插拔时的应力传递到尾部接线区，避免接线处因为反复受力出现断线。前端是标准尺寸的DC公头插合段，金属插芯采用铜基材质表面镀镍处理，插合面的尺寸公差控制在常规DC插座的适配范围内，插芯内部设置绝缘衬套，区分正负极接触区域，插合后接触电阻稳定，大电流供电时不会出现明显的发热情况。

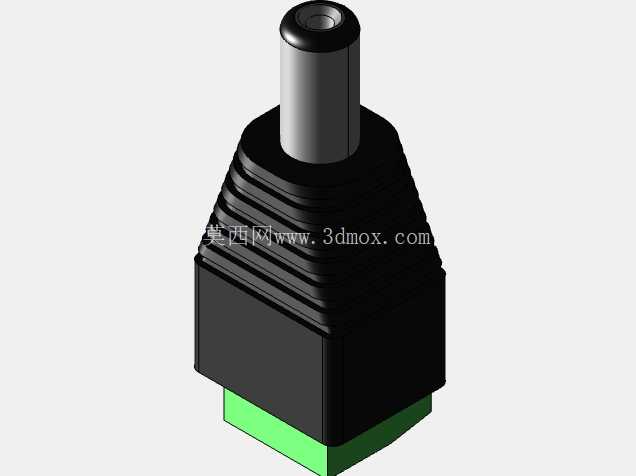

　　做三维建模的时候，需要重点把控几个尺寸边界：首先是尾部接线区的安装空间，两个接线孔的中心距、按压键的下压行程都要和内部弹簧结构的运动行程匹配，避免按压时出现卡滞；其次是中间握持段的外径，要和常见的DC电源适配器出线端的护套尺寸匹配，方便后续如果需要做应力防护的时候，可以直接套上标准规格的热缩管或者橡胶护套；前端插芯的同轴度是建模的核心公差项，插芯和外壳的同轴度偏差需要控制在0.1mm以内，否则插合的时候会出现插偏、单边受力磨损插座簧片的问题，插芯的内孔直径、外露长度都要符合通用DC电源接头的尺寸规范，保证和市面上常见的DC母座可以通用互换。

　　实际应用中，这类接头广泛用在监控摄像头供电、LED灯带直流供电、小型工控模块外接电源、3D打印机外设供电、路由器改装供电等场景，尤其是在设备改装、现场维修的场景下，不需要焊接工具就能快速完成接线，大幅降低了现场作业的门槛，也减少了焊接带来的虚焊、烫坏绝缘层等质量隐患。建模的时候还要注意内部的导电通路隔离，正负极的导电部件之间要保留足够的爬电距离，外壳的绝缘壁厚要满足低压直流供电的绝缘要求，尾部接线区的导线插入深度要做限位设计，避免导线插入过深触碰前端金属部件造成短路，也避免导线插入过浅导致压接面积不足拉脱力不够。外壳的分模线设置在握持段的环形槽位置，这样注塑生产的时候分模线产生的毛边不会影响握持手感，也不会影响和其他护套配件的装配。前端金属插芯和塑料外壳的配合采用过盈压装的结构，建模时要预留合适的压装过盈量，保证插芯受到轴向插拔力的时候不会和外壳松脱，压装定位台阶的尺寸要精准，保证插芯压装到位后外露长度符合设计要求。
