重载万向带刹工业脚轮结构设计

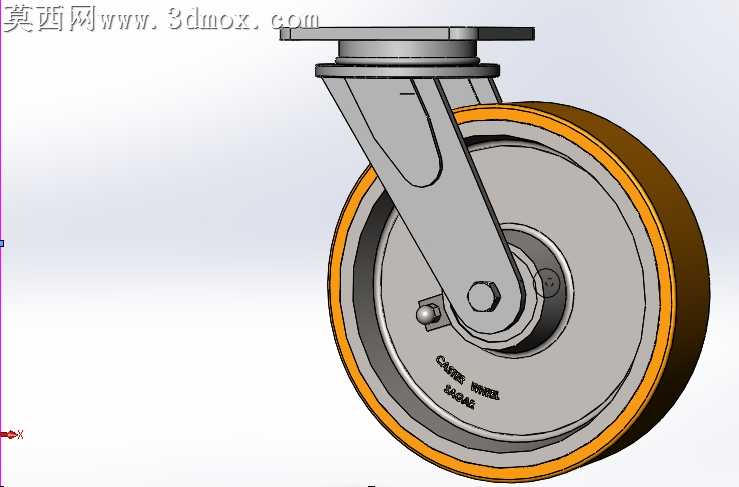

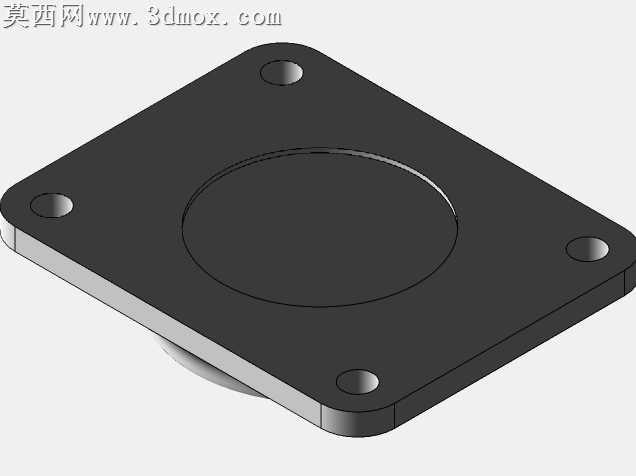

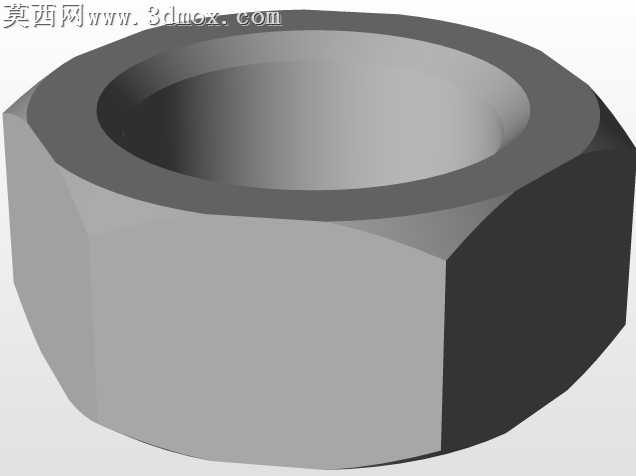

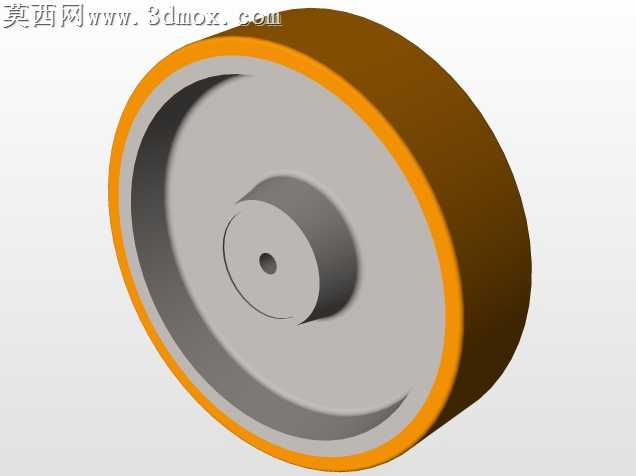

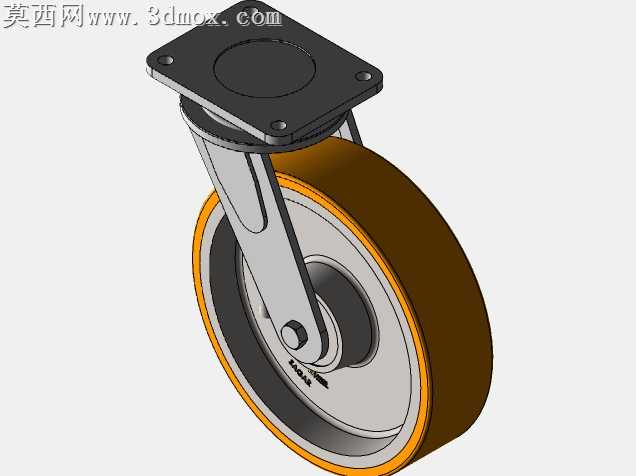

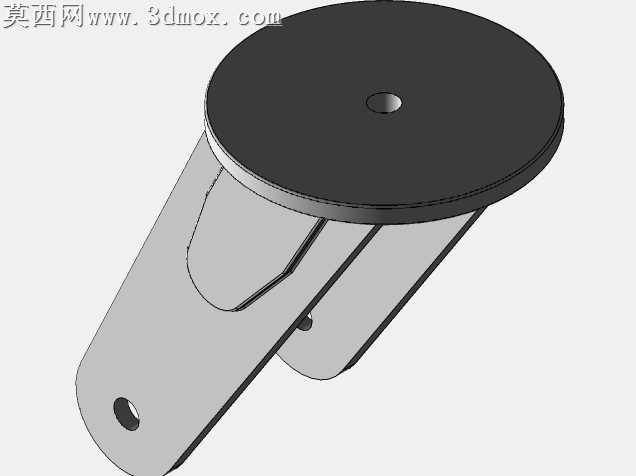

本作品为工业重载万向脚轮的三维设计成果，建模过程严格遵循机械设计规范，对脚轮的各个组成部件进行了全参数化的特征构建，完整还原了脚轮的装配逻辑与运动特性。建模阶段首先从核心的滚轮部件入手，轮体主体采用金属轮毂搭配外包高弹性耐磨轮缘的结构设计，轮毂部分通过旋转凸台特征构建出基础轮辐形态，再通过拉伸切除、倒角、圆角等细节特征加工出轴承安装位、加强筋结构与标识刻印区域，轮缘部分单独建模后与轮毂完成装配配合，还原了软硬材质结合的滚轮结构，确保滚轮既具备足够的承重强度，又拥有行走时的缓冲降噪能力。其次构建转向支架结构，支架采用厚钢板冲压成型的形态设计，通过钣金特征结合实体建模完成支架的弯折形态、安装孔位、轮轴固定座的细节制作，支架顶部设计有可360度旋转的回转连接结构，包含回转主轴、防尘盖板、顶部安装法兰盘，法兰盘上预留了标准化的设备安装孔位，可直接与各类工业设备、周转台车、货架的底部完成固定装配。轮体与支架的连接部位设计有轮轴、锁紧螺母、防松卡簧等标准件结构，所有标准件均按照对应国标参数建模，还原了真实的装配配合关系，同时在支架侧部设计有刹车触发结构，可通过按压实现轮体的锁止固定，满足使用过程中的位置固定需求。渲染阶段针对不同部件赋予了对应材质，金属轮毂与支架部分赋予了哑光喷塑钢材材质，还原工业五金件的表面质感，轮缘部分赋予了橙色聚氨酯弹性体材质，表现出软质耐磨材料的半哑光质感，螺母、转轴等机加工件赋予了亮面镀锌金属材质，通过环境光影的调整突出各部件的材质差异与结构层次，清晰展现脚轮的整体结构与装配关系。整个设计充分考虑了工业脚轮的承重需求、转向灵活性与使用耐久性，各部件之间的配合间隙、运动行程均按照实际使用场景设置参数，模型结构完整无缺失，可直接用于产品结构验证、装配教学、产品展示等场景。
