公制PVC管路配套管件三维设计作品

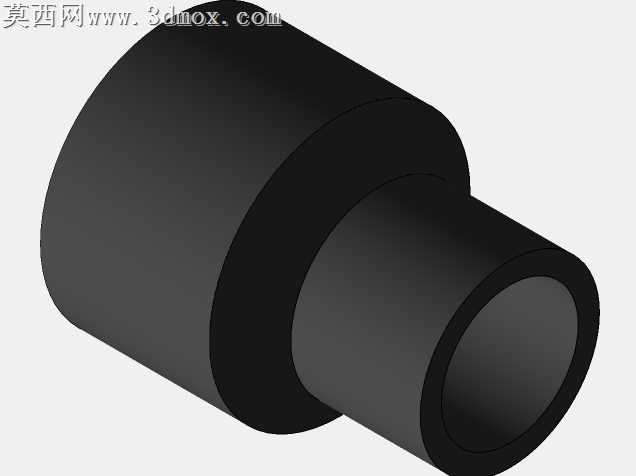

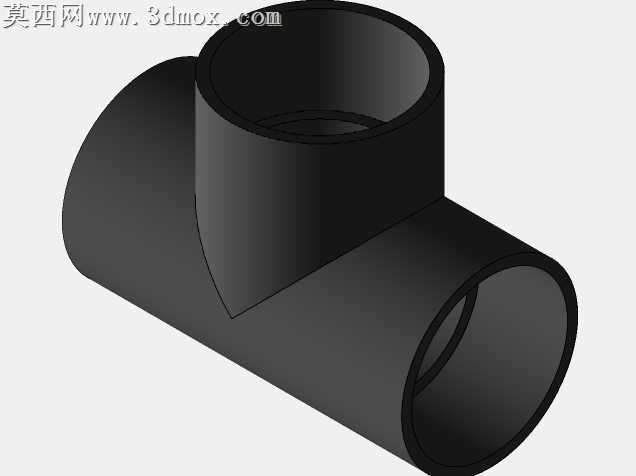

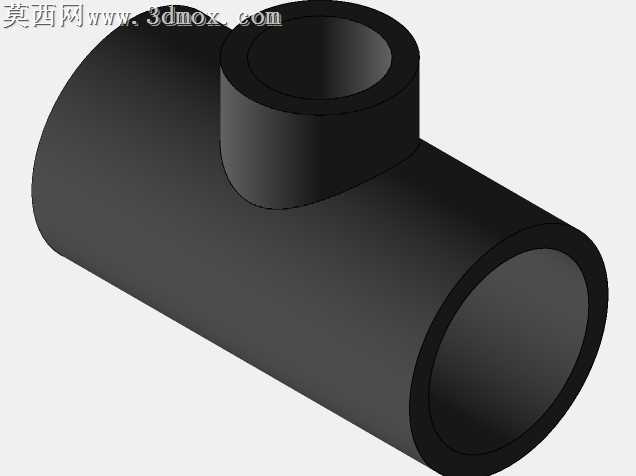

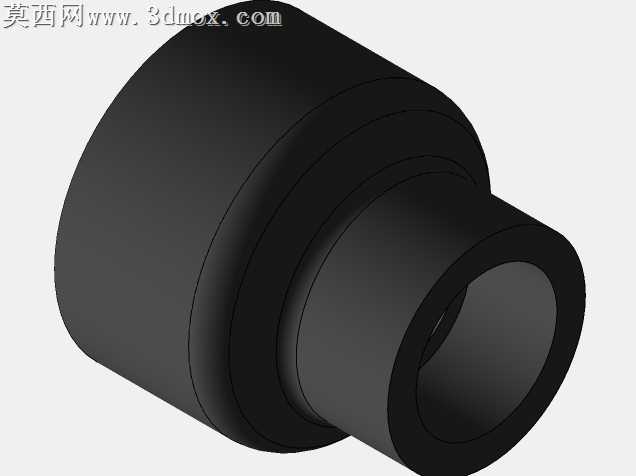

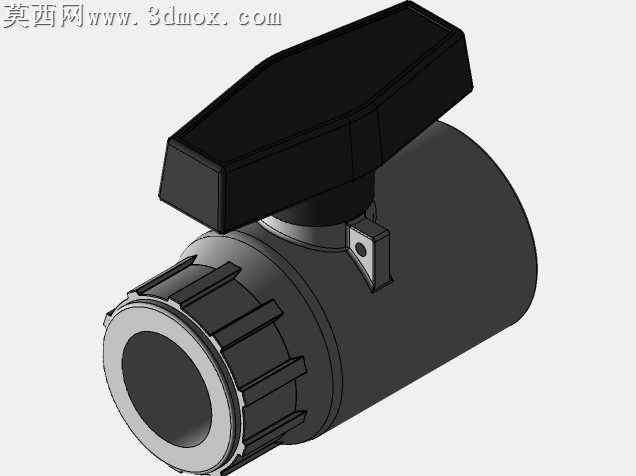

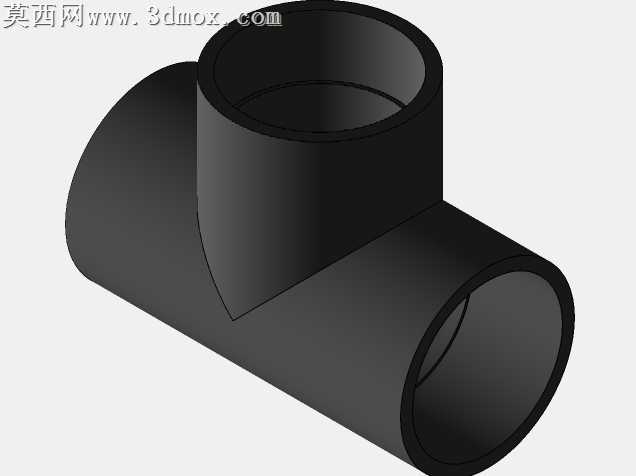

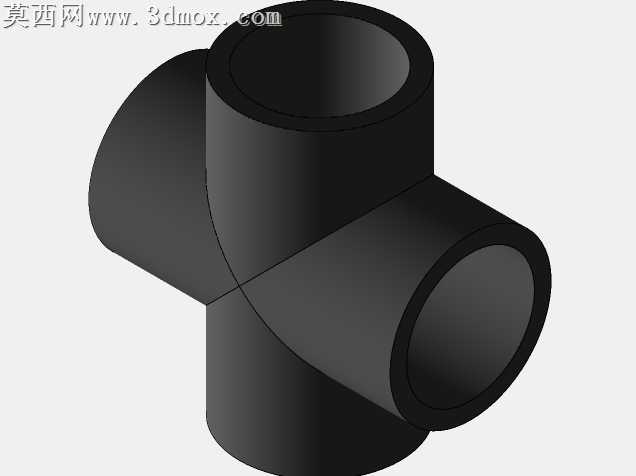

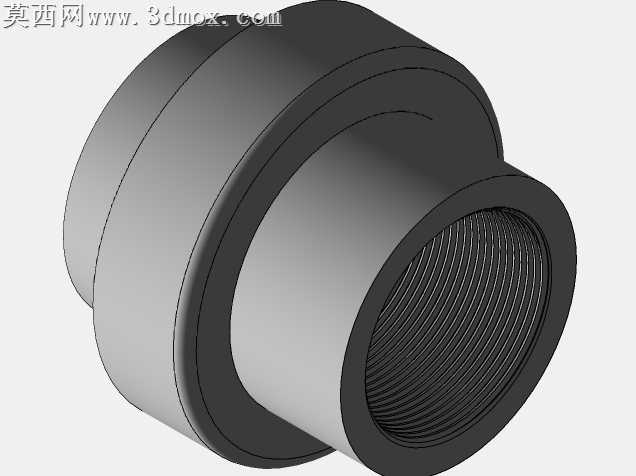

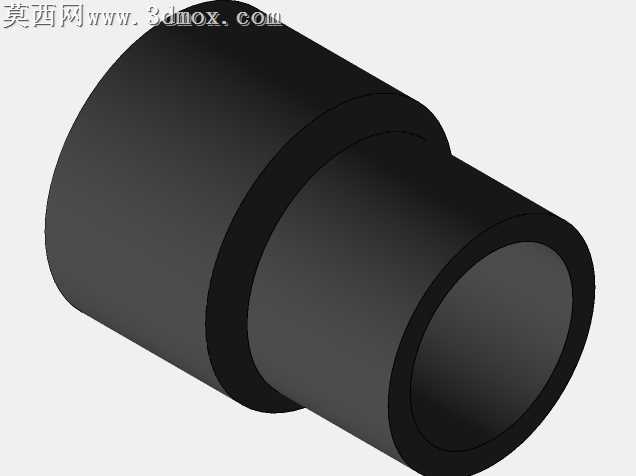

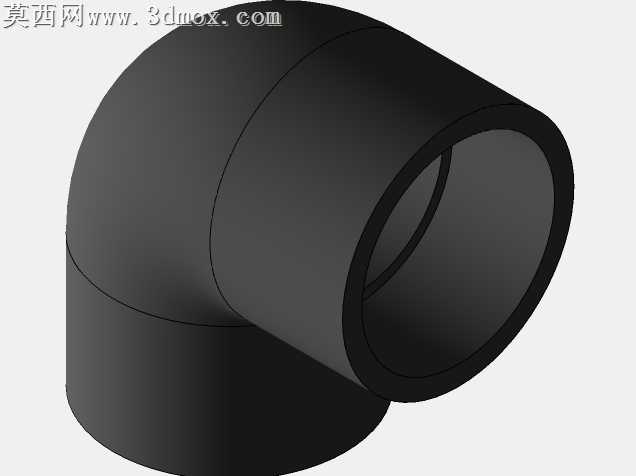

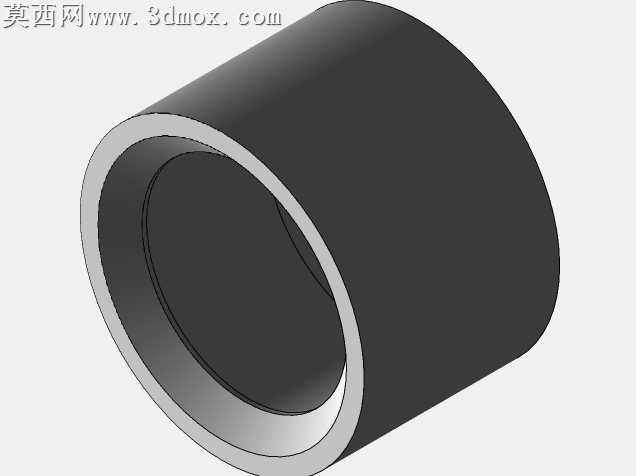

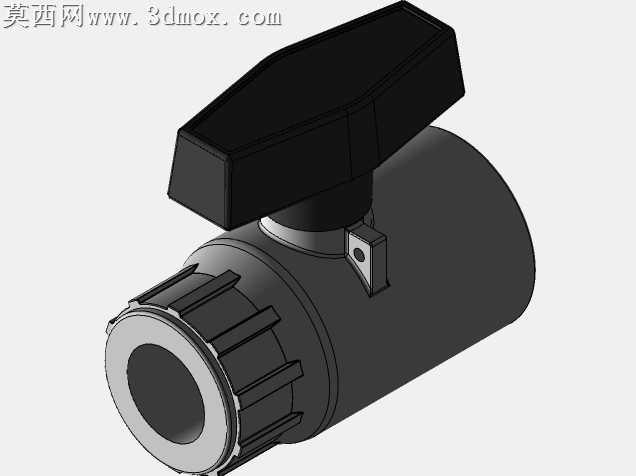

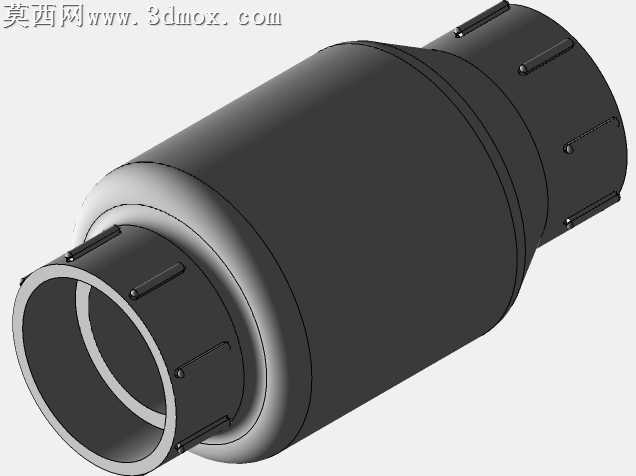

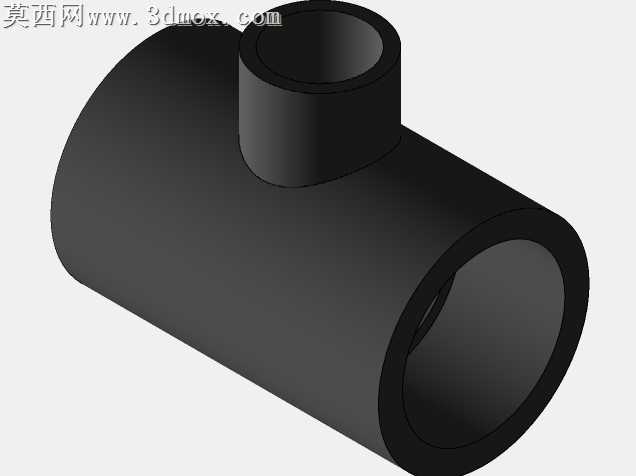

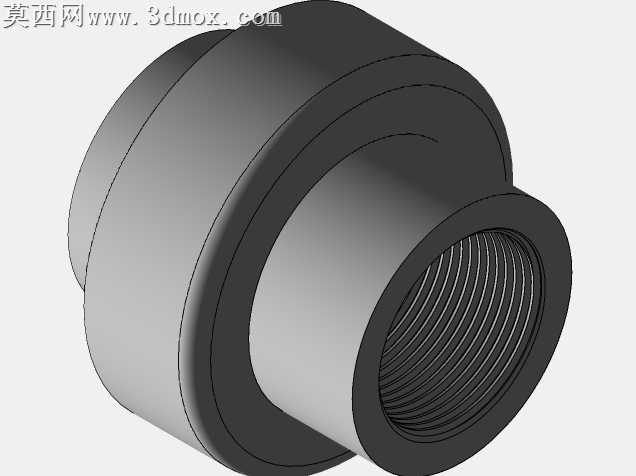

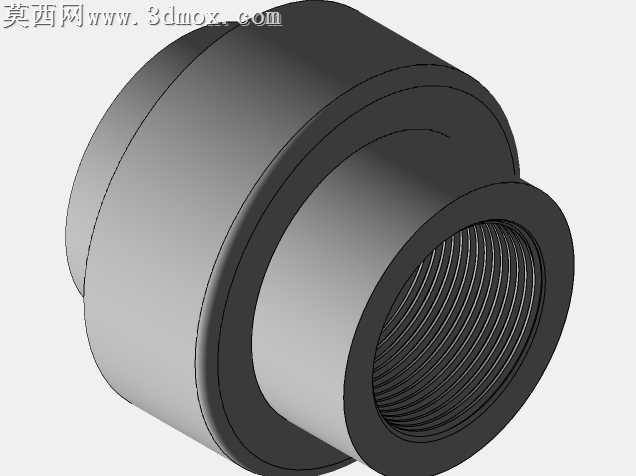

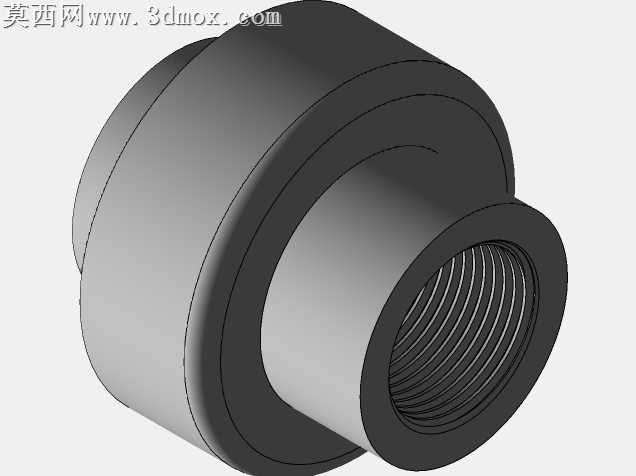

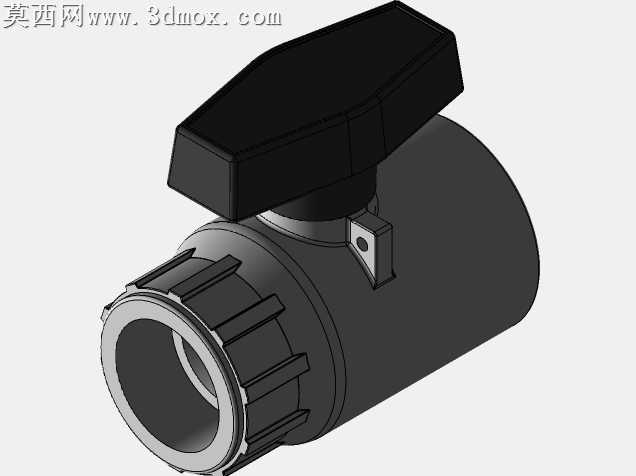

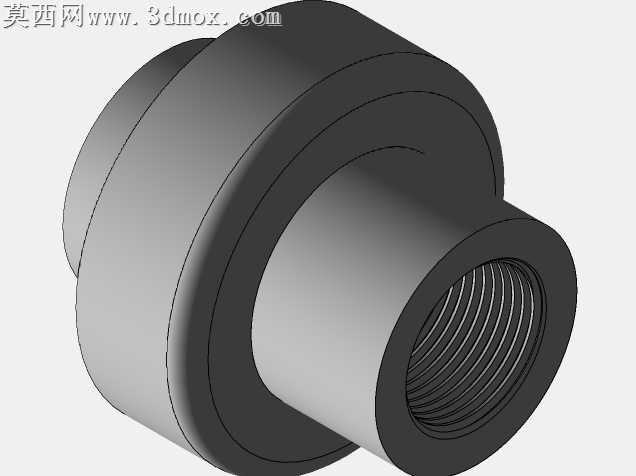

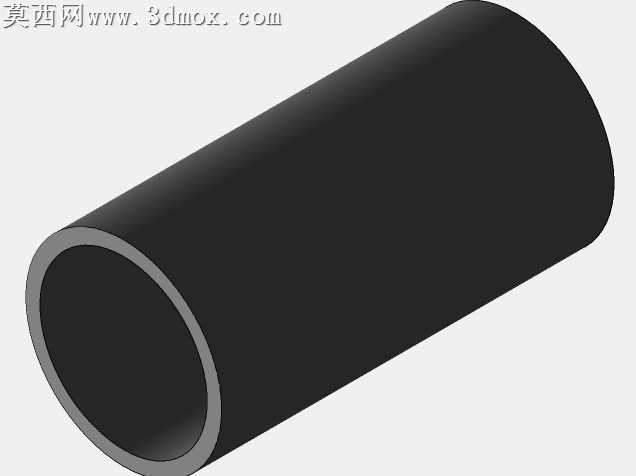

本次设计的公制PVC管路配套管件，采用SolidWorks完成全参数化三维建模，所有尺寸严格遵循公制mm标准规范，覆盖管路系统常用的多类连接构件，包含直通衬套、开关阀门、弯头、直通管道、连接法兰、管堵、四通接头等不同功能的管件品类，可满足常规流体输送管路的组装搭配需求。建模过程中针对每一类管件的结构特征做了精细化处理：对于带操作手柄的球阀类构件，分别构建阀体外壳、内部启闭阀芯、顶部操作手柄、端部连接螺纹/承插接口的独立特征，还原真实阀门的转动配合结构，确保各部件装配关系符合实际产品的运动逻辑；对于直通、弯头、四通这类纯连接类管件，重点校准接口的内径、外径、承插深度参数，保证同规格管件可实现无干涉装配，接口处的倒角、加强筋结构也按照实际PVC管件的生产工艺做了还原，避免建模出现尖锐棱角、壁厚不均等不符合生产实际的问题。材质与渲染环节，针对PVC塑料的哑光半硬质材质特性调整材质参数，还原PVC材质特有的轻微磨砂质感与深灰/黑色的基础色调，对于带金属部件的阀门构件，单独为操作端的金属螺母、阀芯金属件赋予金属材质，区分不同构件的材质差异，渲染时调整环境光与漫反射参数，让管件的轮廓结构、接口细节清晰呈现，便于使用者直观识别不同管件的形态差异。设计过程中为同规格不同类型的管件配置了统一的装配基准，所有管件的接口坐标、尺寸公差保持一致，使用者可直接调用模型完成整套管路系统的布局装配，无需重复调整接口匹配参数，大幅提升管路设计的建模效率，模型也保留了完整的特征参数，可根据实际使用需求调整管径、壁厚、接口形式等参数，适配不同压力等级、不同输送场景的PVC管路设计需求。
